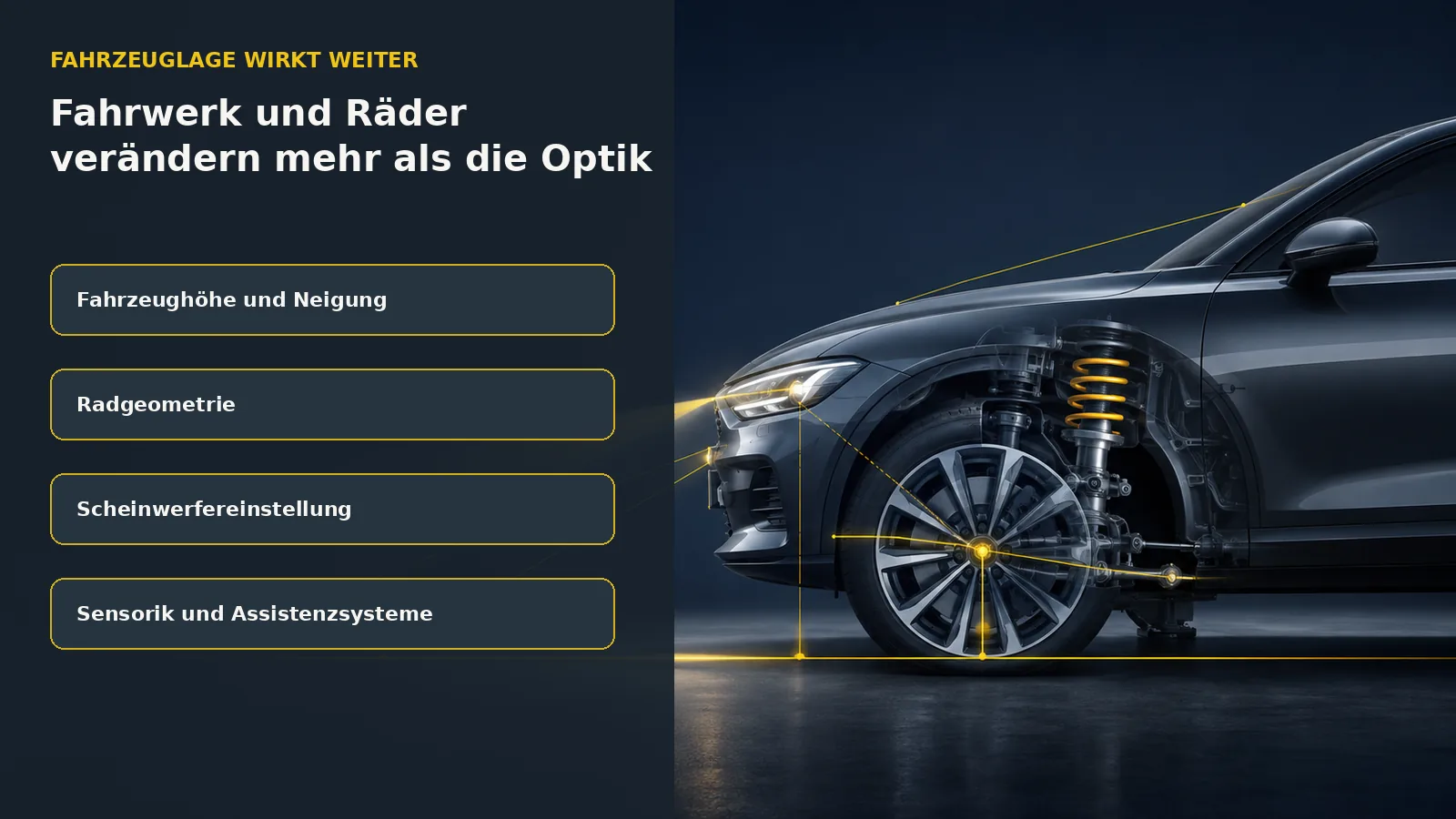

Wenn die Karosserie sinkt, wandert dein Bezugspunkt mit

Beide arbeiten gegen einen Bezug, den nicht das Bauteil festlegt. Diesen Bezug legt die Lage des Fahrzeugs über der Fahrbahn fest. Genau diese Lage änderst du bei einer Tieferlegung. Du änderst sie auch, wenn ein anderer Radumfang unter das Auto kommt. Das Bauteil bleibt dabei unangetastet und meldet keinen Einwand. Verschoben hat sich trotzdem etwas, und zwar der Nullpunkt jeder Messung.

Der Bezugspunkt ist kein Bauteil, das du kaufen kannst

Für Räder, Federn und Bremsen gibt es Papiere. Ein Teil hat einen Verwendungsbereich, einen Geltungsumfang und Auflagen. Für den Bezug von Licht und Sensorik gibt es kein solches Papier. Er entsteht erst aus dem Zusammenbau, den du erzeugt hast.

Daraus folgt die Eigenart dieses Themas. Du kannst keinen Nachweis bestellen, der die neue Lage abdeckt. Du kannst nur den Zustand herstellen und ihn danach prüfen lassen. Die Reihenfolge ist damit umgekehrt zur Teilebeschaffung.

Der Rechtsrahmen für Umbauten am Pkw steht dabei nicht neu zur Debatte. Er ist im Überblick zum legalen Auto-Tuning eingeordnet. Dieser Beitrag setzt danach an. Er behandelt, was mit Licht und Sensorik geschieht, wenn die Geometrie bereits geändert ist.

Wie das im Detail zusammenhängt, steht in Ansaugung, Auspuff und Software kombinieren.

Zwei Linien, die § 50 Abs. 3 StVZO über die Fahrbahn zieht

Die Straßenverkehrs-Zulassungs-Ordnung nennt für Scheinwerfer selten Zahlen. Für das Abblendlicht macht sie eine Ausnahme. Der Absatz beschreibt zuerst eine Eigenschaft und dann zwei Höhen. Beides steht wörtlich im Verordnungstext:

Für dich ist die untere Zahl die interessante. Eine Tieferlegung schiebt den Scheinwerfer nach unten. Die Spiegelkante wandert dabei mit dem gesamten Vorderwagen. Damit wird aus einer stillen Randbedingung eine rechnerische Umbaugrenze.

Die Grundlagen dazu stehen in Wann erlischt die Betriebserlaubnis wirklich? Die drei Auslöser aus.

Das ist die einzige Stelle dieses Beitrags mit harten Maßen. Sie steht hier, weil sie im Normtext selbst steht. Für Kalibriertoleranzen, Sensorwinkel und Zielabstände gilt das nicht. Solche Werte gehören in die Herstellerunterlage und nicht in einen Ratgeber.

Gemessen wird am unbeladenen Fahrzeug

Eine Höhenangabe ist ohne Beladungszustand nicht prüfbar. Die Verordnung regelt diesen Punkt getrennt. § 49a Abs. 4 StVZO bestimmt für die Anbringungshöhe lichttechnischer Einrichtungen das unbeladene Fahrzeug als Bezug. Damit ist der Zustand benannt, in dem gemessen wird.

Für deinen Umbau hat das eine praktische Folge. Der ungünstigste Fall ist nicht das voll beladene Auto. Der maßgebliche Fall ist das leere Auto in seiner endgültigen Höhe. Genau dort steht die Spiegelkante am tiefsten über der Fahrbahn.

Bei einem verstellbaren Fahrwerk kommt eine zweite Bedingung dazu. Die endgültige Höhe muss vor der Messung eingestellt sein. Wird später nachgedreht, beschreibt das Messergebnis einen anderen Zustand. Welcher Einstellbereich abgenommen wurde, klärt der Beitrag zum Gewindefahrwerk.

Die zulässige Neigung hängt an der Anbauhöhe

Für den Anbau der Beleuchtung verweist § 49a Abs. 1 StVZO auf ein internationales Regelwerk. Genannt ist dort die UNECE-Regelung Nr. 48. Sie regelt einheitliche Bedingungen für den Anbau von Beleuchtungs- und Lichtsignaleinrichtungen. Dort steht der Mechanismus, der dieses Thema erklärt.

Die Regelung schreibt für die Hell-Dunkel-Grenze des Abblendlichts keinen einzelnen Neigungswert vor. Sie schreibt Korridore vor, und diese Korridore sind nach der Anbauhöhe gestaffelt. Maßgeblich ist die am unbeladenen Fahrzeug gemessene Höhe des unteren Randes der leuchtenden Fläche. Sinkt diese Höhe über eine Stufengrenze, gilt ein anderer Korridor.

Das ist der Kern jeder Tieferlegung am Licht. Der Scheinwerfer selbst ist unverändert und weiterhin genehmigt. Verändert hat sich die Eingangsgröße, aus der sich seine zulässige Neigung ableitet. Eine Einstellung, die vorher passte, kann danach außerhalb liegen.

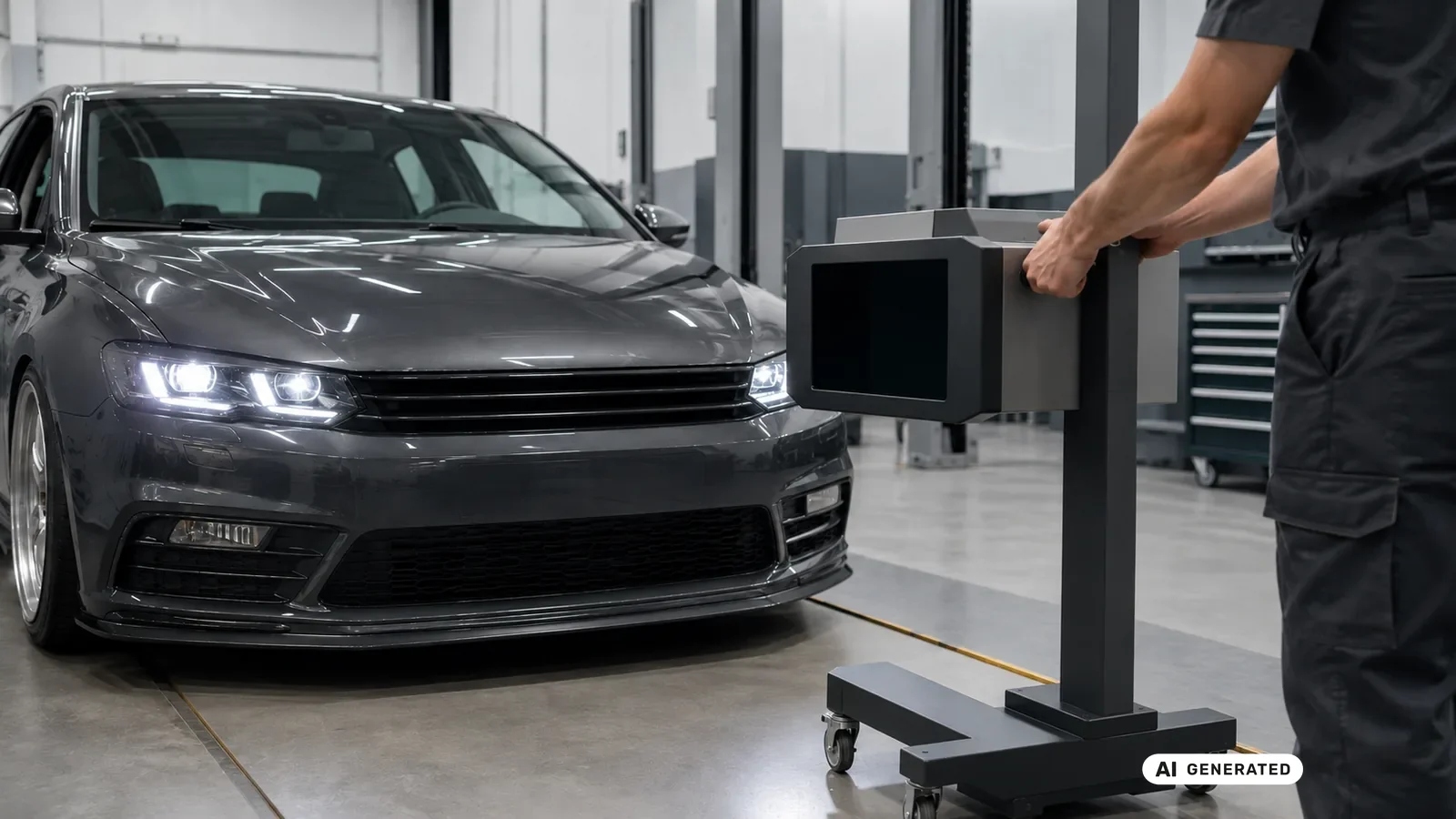

Deshalb ist die Lichteinstellung nach einem Fahrwerksumbau keine Kür. Sie ist der Schritt, mit dem der veränderte Bezug wieder eingefangen wird. Ohne sie bleibt eine Größe unbestimmt, die niemand am Fahrzeug ablesen kann.

Die Ausgangsneigung steht an deinem Fahrzeug

Die UNECE-Regelung Nr. 48 verlangt vom Fahrzeughersteller eine Festlegung. Er bestimmt die abwärts gerichtete Ausgangsneigung der Hell-Dunkel-Grenze. Diese Angabe ist im unbeladenen Zustand mit einer Person auf dem Fahrersitz einzustellen. Sie muss deutlich lesbar und dauerhaft am Fahrzeug angegeben sein.

Zu finden ist sie in der Nähe des Scheinwerfers oder des Herstellerschildes. Damit hast du einen Anhaltspunkt, den du selbst sehen kannst. Er sagt dir, gegen welchen Wert die Werkstatt einstellt. Er sagt dir nicht, ob dieser Wert nach deinem Umbau noch der richtige ist.

Diese Unterscheidung ist wichtig, und sie wird oft übersprungen. Die Angabe am Fahrzeug beschreibt den Serienzustand des Fahrzeugtyps. Sie ist eine Herstellerangabe zu einer bestimmten Bauhöhe. Ob sie deinen geänderten Aufbau noch trifft, ist eine eigene Frage.

Ausführlich behandelt wird das in Getuntes Fahrzeug gebraucht kaufen.

Fotografiere die Stelle, bevor der Umbau beginnt. Der Aufkleber verschwindet gern hinter Verkleidungen oder wird beim Arbeiten beschädigt. Ein Bild mit Datum kostet nichts und erspart später eine Suche.

Was eine Leuchtweitenregelung ausgleicht und was nicht

Viele Fahrzeuge tragen eine Leuchtweitenregelung. Ihre Aufgabe beschreibt die UNECE-Regelung Nr. 48 präzise. Sie ist dann erforderlich, wenn die Vorgaben zur Ausgangsneigung und zu den Korridoren sonst nicht eingehalten werden können. In diesem Fall muss sie automatisch arbeiten.

Daraus folgt eine Abgrenzung, die im Alltag ständig verwischt. Die Regelung gleicht Beladungszustände aus, nicht Bauhöhen. Sie arbeitet um eine Grundeinstellung herum, die weiterhin stimmen muss. Verschiebt sich diese Grundeinstellung, verschiebt sich der gesamte Arbeitsbereich mit.

Für handbetätigte Regler nennt dieselbe Regelung eine zusätzliche Bedingung. Sie sind zulässig, wenn sie eine Raststellung haben. In dieser Raststellung lässt sich die Leuchte mit den üblichen Einstellschrauben in die Ausgangsneigung bringen. Bedienbar sein müssen sie vom Fahrersitz aus.

Ein Regler am Armaturenbrett ist damit kein Ersatz für eine Einstellung. Er ist ein Werkzeug für wechselnde Beladung. Wer nach dem Umbau tiefer dreht, weil das Licht zu hoch wirkt, verlässt die Grundeinstellung. Der Regler steht danach nicht mehr dort, wo die Regelung ihn vorsieht.

Kamera, Radar und Niveaugeber rechnen gegen Annahmen

Assistenzsysteme haben keinen Sinn für Kontext. Eine Frontkamera hinter der Scheibe liefert Bilddaten aus einer bekannten Einbaulage. Ein Radarsensor im Stoßfängerbereich misst Abstände relativ zu einer angenommenen Achse. Beide Werte werden gegen hinterlegte Annahmen über die Fahrzeuglage verrechnet.

Diese Annahmen stammen aus dem Serienzustand. Sie beschreiben Einbauhöhe, Neigung und Lage zur Fahrbahn. Änderst du die Höhe des Aufbaus, änderst du zwei dieser drei Größen. Der Sensor bemerkt davon nichts, weil er die Änderung nicht messen kann.

Ein dritter Bauteiltyp verdient eigene Aufmerksamkeit. Ein Niveaugeber ist über ein Gestänge mit der Radaufhängung verbunden. Er meldet dem Steuergerät die Lage des Aufbaus zur Achse. Verändert sich diese Lage dauerhaft, meldet er eine andere Nulllage als vorgesehen.

Für alle drei Fälle gilt derselbe Satz. Sie melden weiterhin Werte, und diese Werte sehen gültig aus. Ob sie die Wirklichkeit richtig beschreiben, ist eine andere Frage. Genau an dieser Stelle beginnt der interessanteste Teil.

Der Fehlerspeicher prüft Gültigkeit, nicht Richtung

Ein Diagnosegerät liest Fehlercodes und Statusmeldungen aus. Die Verordnung (EU) 2018/858 zählt sie in ihrem Anhang X ausdrücklich auf. Genannt werden dort unter anderem die Fehlercodes des Diagnosesystems einschließlich herstellerspezifischer Codes. Das beschreibt den Umfang solcher Daten treffend.

Ein Fehlercode entsteht, wenn ein Steuergerät eine Abweichung erkennt. Erkennbar sind fehlende Signale, unplausible Wertebereiche und Kommunikationsstörungen. Nicht erkennbar ist, ob ein mechanisch fest sitzender Sensor in die richtige Richtung zeigt. Für diese Frage fehlt dem System jede unabhängige Referenz.

Damit ist die verbreitete Schlussfolgerung nicht haltbar. „Keine Fehlermeldung im Display“ belegt keine geometrisch korrekte Ausrichtung. Es belegt, dass die geprüften Signale innerhalb ihrer Gültigkeitsgrenzen lagen. Über die Lage des Bauteils im Raum sagt das nichts. Wie das beim konkreten Fahrzeug aussieht, zeigt Tachoabweichung nach anderer Reifengröße prüfen.

Der Maßstab des Gesetzes liegt an anderer Stelle. § 50 Abs. 3 StVZO verlangt, dass Scheinwerfer einstellbar und so befestigt sind, dass sie sich nicht unbeabsichtigt verstellen. § 30 Abs. 1 Nr. 1 StVZO stellt für das ganze Fahrzeug auf den verkehrsüblichen Betrieb ab. Beide Maßstäbe zielen auf einen Zustand, nicht auf eine Meldung. Den Modellfall dazu behandelt Audi S3 8V legal tunen: Varianten und Nachweise.

Dahinter steht ein einfacher Unterschied. Plausibel ist ein Wert, der zu den erwarteten Bereichen passt. Richtig ist ein Wert, der die Wirklichkeit trifft. Ein schräg stehender Sensor kann durchaus plausible Werte melden, weil er die Verschiebung in seine eigene Nulllage aufnimmt.

Die dritte Spalte ist der eigentliche Ertrag dieser Übersicht. Für jede unbeantwortete Frage existiert ein anderer Weg. Keiner dieser Wege führt über den Stecker unter dem Armaturenbrett.

Woher die Antwort auf die Kalibrierfrage kommt

Ob dein Fahrzeug nach dem Umbau eine Kalibrierung braucht, ist keine allgemeine Frage. Sie hängt an der Bauart der Systeme und am konkreten Eingriff. Beantwortet wird sie in den Reparaturinformationen des Fahrzeugherstellers. Diese Unterlagen sind kein Geheimwissen, sondern ein geregelter Datenbestand.

Die Verordnung (EU) 2018/858 verpflichtet Hersteller in Artikel 61 dazu. Sie gewähren unabhängigen Wirtschaftsakteuren Zugang zu Fahrzeug-OBD-Informationen sowie zu Reparatur- und Wartungsinformationen. Der Zugang muss uneingeschränkt, standardisiert und diskriminierungsfrei sein. Veröffentlicht werden die Angaben auf den Webseiten der Hersteller.

Anhang X derselben Verordnung beschreibt, was dieser Bestand enthalten muss. Genannt sind unter anderem technische Anleitungen und Servicehandbücher. Genannt sind ebenso Informationen über Bauteile und Diagnose sowie über Spezialwerkzeuge und -geräte. Damit ist der Ort bezeichnet, an dem ein Kalibrierverfahren beschrieben ist.

Für dich heißt das etwas sehr Konkretes. Frag die Werkstatt nicht nach ihrer Einschätzung, sondern nach ihrer Quelle. Eine belastbare Antwort nennt das System, den Auslöser und das Verfahren. Eine unbelastbare Antwort nennt Erfahrung.

Was das Teilegutachten zur Sensorik sagt

Zu jedem Fahrwerksteil gehört eine Unterlage mit Verwendungsbereich und Auflagen. Sie beschreibt das Teil und den Zustand, für den es geprüft wurde. Ob sie etwas zu Kamera, Radar oder Lichteinstellung sagt, steht in ihrem Text. Viele Unterlagen sagen dazu nichts, und das ist keine Freigabe.

Der Umkehrschluss wäre der teure Fehler. Wo eine Unterlage schweigt, ist die Frage offen und nicht erledigt. Steht dort dagegen eine Auflage, hat sie unmittelbare Wirkung. Das Gesetz formuliert diese Wirkung knapp:

Was daraus für die Praxis folgt, steht in ABE, ABG, ECE, TTG und Teilegutachten.

Eine Vorgabe zur Lichteinstellung kann eine solche Einbauanweisung sein. Ob das bei deinem Teil so ist, entscheidet allein dessen Text. Lies den Abschnitt mit den Auflagen vollständig, bevor jemand das Fahrzeug anhebt. Welche Nachweise beim Federtausch zusammenkommen, zeigt der Beitrag zu Tieferlegungsfedern.

Zwei Fahrzeuge, zwei Entscheidungspfade

Dieselbe Tieferlegung führt je nach Fahrzeug zu sehr unterschiedlicher Arbeit. Entscheidend ist, welche Systeme an der geänderten Geometrie hängen. Zwei realistische Ausgangslagen zeigen die Spannweite. Beide beginnen mit demselben Wunsch und enden verschieden.

Im ersten Fall ersetzt ein Federsatz die Serienfedern. Die Räder bleiben unverändert, das Fahrzeug hat Halogenscheinwerfer und einen handbetätigten Regler. Eine Frontkamera ist nicht verbaut. Zu klären bleiben die Auflagen der Federunterlage und die untere Grenze aus § 50 Abs. 3 StVZO. Dazu kommt die Lichteinstellung im unbeladenen Zustand.

Im zweiten Fall kommen ein verstellbares Fahrwerk und eine andere Radgröße zusammen. Das Fahrzeug trägt eine Frontkamera hinter der Scheibe, einen Radarsensor im Frontbereich und eine automatische Leuchtweitenregelung mit Niveaugeber. Hier hängen vier Systeme an der geänderten Lage. Zu den Punkten aus dem ersten Fall treten die Herstellervorgaben zu Kamera, Radar und Niveaugeber.

Die Tabelle enthält keine Bewertung, sondern eine Aufgabenliste. Sie zeigt, warum zwei Fahrzeuge mit gleicher Absenkung unterschiedlich viel Arbeit auslösen. Wie mehrere Änderungen an Rad und Fahrwerk zusammenwirken, behandelt der Beitrag zu Felgen, Tieferlegung und Spurplatten.

Statisch oder dynamisch entscheidest nicht du

Für die Ausrichtung von Kameras und Radarsensoren bestehen zwei grundsätzliche Verfahren. Das eine arbeitet im Stand gegen definierte Ziele. Das andere arbeitet während einer Fahrt unter vorgegebenen Bedingungen. Manche Systeme verlangen beides nacheinander.

Welches Verfahren gilt, ist keine Frage der Werkstattausstattung. Es ist eine Vorgabe des Fahrzeugherstellers für dieses System. Zu ihr gehören Bedingungen für Untergrund, Ausrichtung, Beladung und Zielmittel. Ohne diese Bedingungen ist der Vorgang kein Kalibriervorgang.

Deshalb steht in diesem Beitrag keine Anleitung. Eine Ausrichtung ohne Herstellervorgabe und ohne Zielmittel erzeugt kein belastbares Ergebnis. Sie erzeugt einen Zustand, den niemand mehr nachvollziehen kann. Das ist schlechter als der Ausgangszustand, weil es nach Arbeit aussieht.

Fragen darfst du trotzdem, und zwar sehr konkret. Erkundige dich, welches Verfahren für dein System vorgesehen ist. Frag außerdem, ob der Betrieb die Bedingungen dafür erfüllen kann. Ein Betrieb mit sauberer Antwort nennt dir beides ohne Zögern.

Wo die Beeinflussungsmatrix endet

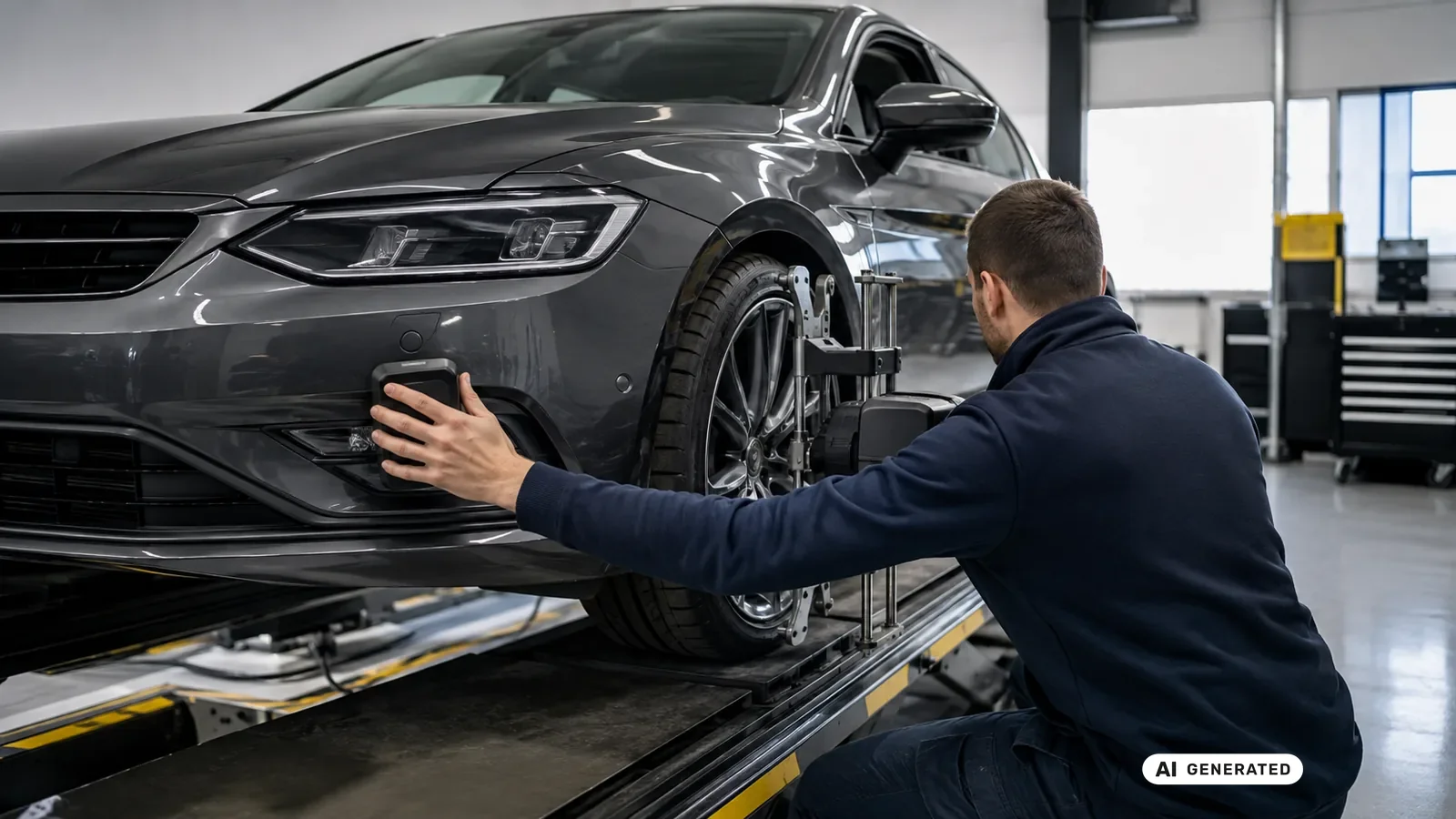

Die DEKRA stellt Änderungen und betroffene Bereiche in einer Matrix gegenüber. Ein X markiert dort, dass eine gegenseitige Beeinflussung möglich ist. Die Zeile für Spur und Sturz trägt ein solches X gegen die Tieferlegung. Damit ist die Kette bis zur Radgeometrie dokumentiert.

Die Matrix beantwortet dabei keine Einzelfrage. Sie benennt Bereiche, die gemeinsam betrachtet gehören. Bei mehreren gleichzeitigen Änderungen verlangt die DEKRA, eine negative gegenseitige Beeinflussung über die Prüfzeugnisse auszuschließen. Gelingt das nicht, ist nach ihrer Darstellung eine Begutachtung des Fahrzeugs erforderlich.

Für Licht und Sensorik heißt das etwas Unbequemes. Die Prüfzeugnisse der Fahrwerks- und Radteile beschreiben diese Systeme in aller Regel nicht. Der Ausschluss gelingt über sie deshalb nicht von allein. Wie sich mehrere Nachweise zu einem Zustand zusammenführen lassen, behandelt der Beitrag zum Kombinieren von Tuningteilen.

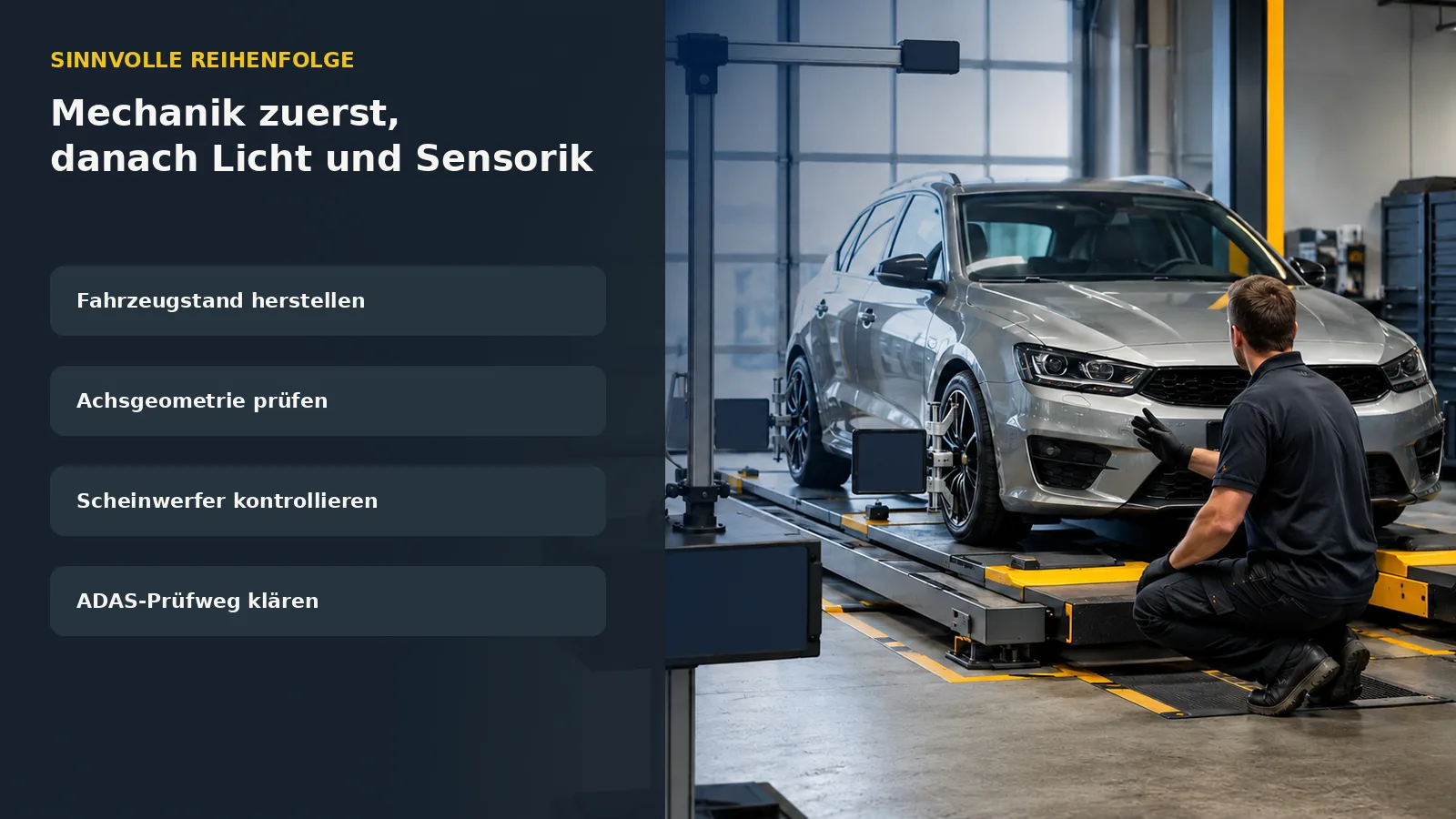

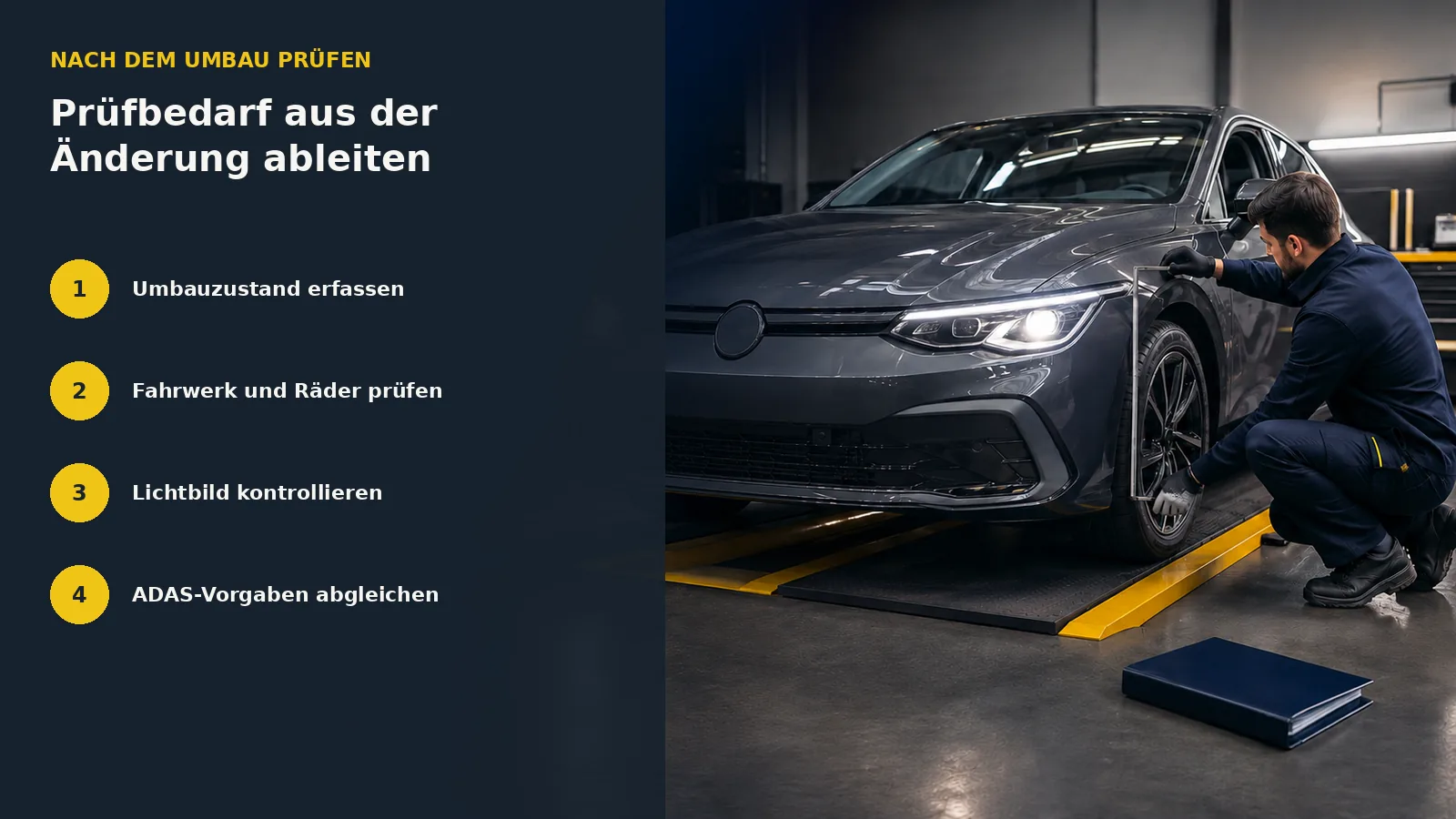

Die Reihenfolge, die dir den zweiten Termin spart

Viele Doppelarbeiten entstehen aus einer falschen Abfolge. Licht und Sensorik werden geprüft, während der Aufbau noch nicht endgültig ist. Danach ändert sich die Höhe erneut, und das Ergebnis ist überholt. Die Reihenfolge ist deshalb kein Ordnungsdetail.

Am Anfang steht der vollständige mechanische Zustand. Dazu gehören die endgültigen Räder, die endgültigen Reifen und alle Anbauteile im Frontbereich. Danach folgt die endgültige Höhe, einschließlich Setzverhalten nach Herstellerangabe. Erst dann sind Messung und Einstellung sinnvoll.

Am Ende dieser Kette steht die Sensorik, nicht am Anfang. Eine Kalibrierung vor der letzten Höhenänderung ist verlorene Zeit. Kläre außerdem vorab, welcher Betrieb welchen Teil übernimmt. Zwischen zwei Rechnungen entsteht sonst eine Lücke, die niemand bemerkt.

Ein Retrofit an der Lichtquelle gehört ebenfalls vor die Einstellung. Welche Freigabelisten dabei zu prüfen sind, behandelt der Beitrag zum LED-Retrofit am Auto. Änderst du Lichtquelle und Fahrzeughöhe, kommen beide Themen zusammen.

Elf Prüfpunkte und der Grund für jeden einzelnen

Eine Liste ohne Begründung ist eine Gedächtnisstütze. Eine Liste mit Begründung ist ein Prüfweg. Die folgenden Punkte stammen aus den Abschnitten dieses Beitrags. Jeder trägt den Grund, aus dem er dort steht.

Arbeite die Liste in dieser Reihenfolge ab. Die ersten fünf Punkte betreffen den Zustand, die letzten sechs seine Prüfung. Wer die Reihenfolge tauscht, prüft einen Zustand, den es später nicht mehr gibt.

Den Hintergrund dazu findest du in Sturz, Spur und Radfreigang nach dem Fahrwerksumbau.

Was am Ende dokumentiert sein muss

Nach der Arbeit bleibt eine Frage offen: Womit weist du den Zustand nach? Eine Rechnung mit der Zeile „Fahrwerk eingebaut“ beantwortet sie nicht. Brauchbar wird die Spur erst mit Angaben zum geprüften Zustand. Dazu gehören Datum, Fahrzeugidentnummer und die eingestellte Höhe.

Für das Licht gehört der Einstellzustand dazu. Notiert werden Beladung, Reglerstellung und das verwendete Prüfgerät. Für die Sensorik gehört das durchgeführte Verfahren dazu. Notiert werden System, Auslöser und die Fundstelle der Herstellervorgabe.

Der zugehörige Prüfweg steht in Motorsportteile am Auto.

Ein Ausdruck des Diagnosegeräts allein trägt diese Last nicht. Er zeigt einen Zeitpunkt und einen Systemzustand, aber keine Bedingungen. Bitte deshalb um einen Vermerk zum angewandten Verfahren. Fehlt dieser Vermerk, bleibt vom ganzen Vorgang nur eine Rechnungszeile übrig.

Wenn du dort tiefer einsteigen willst: Nach der Abnahme.

Diese Papiere gehören in dieselbe Mappe wie die Teileunterlagen. Beim Verkauf des Fahrzeugs geht die Mappe mit. Ein Käufer kann den eingestellten Zustand sonst nicht nachvollziehen. Weitere Fahrwerks-, Rad- und Lichtthemen bündelt der Bereich Auto-Tuning.

Dieser Grundsatz betrifft auch die Fahrt zur Lichteinstellung. Ein Fahrzeug mit ungeklärtem Zustand ist kein Fahrzeug für eine Erprobungsfahrt. Kläre diesen Punkt, bevor das Auto die Halle verlässt.
