Schmiedekolben oder Gusskolben: Kolbenspiel und Ventilfreigang entscheiden

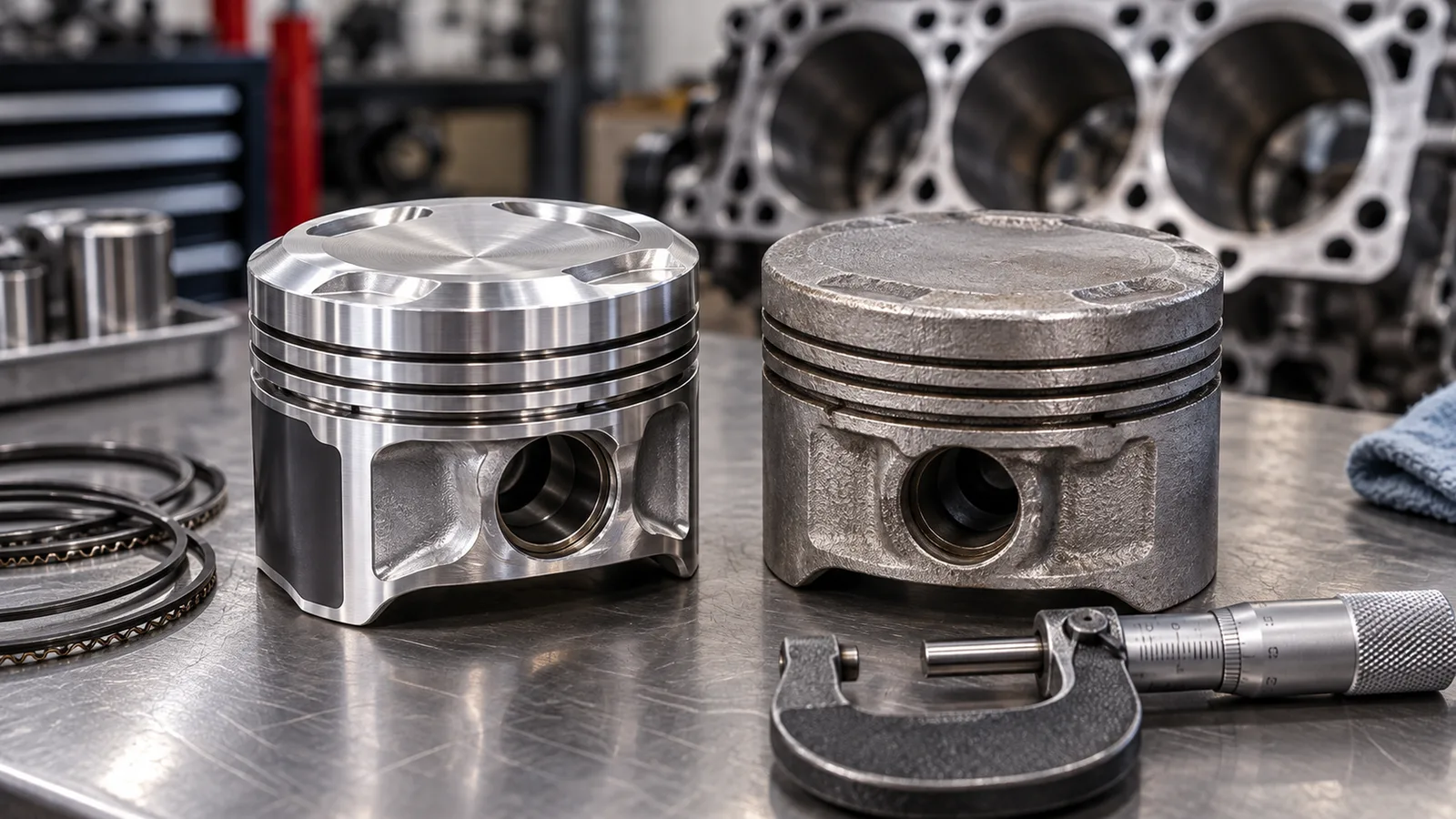

Schmiedekolben oder Gusskolben: Was der Werkstoff wirklich ändert

Ein Gusskolben entsteht, indem flüssige Aluminiumlegierung in eine Form gegossen wird. Die Form kühlt kontrolliert ab. Ein Schmiedekolben startet dagegen als fester Rohling, den eine Presse unter hohem Druck in seine endgültige Form bringt. Beide Verfahren nutzen oft ähnliche Grundlegierungen, trotzdem entsteht im Material ein anderes Gefüge. MAHLE beschreibt für die eigenen Kolbensysteme, dass geschmiedete Kolben bei gleicher Legierung ein feineres Gefüge aufweisen als gegossene und dass der Fertigungsprozess zu einer höheren Festigkeit führt. Das ist eine Aussage über das Material im Rohzustand. Über einen fertigen Kolben in einem bestimmten Motor sagt sie noch nichts.

Dieser Unterschied erklärt, warum Schmiedekolben in hoch belasteten Anwendungen wie Rennmotoren oder stark aufgeladenen Serienmotoren verbreitet sind. Ein festeres Ausgangsmaterial verträgt höhere Zünddrücke und größere Temperaturspitzen, bevor der Kolbenboden Risse zeigt oder sich dauerhaft verformt. Trotzdem bleibt der Werkstoff nur ein Baustein von mehreren. Ein Schmiedekolben, der falsch dimensioniert im Motor sitzt, kann früher versagen als ein sauber ausgelegter Gusskolben. Die Festigkeit des Materials ersetzt keine passende Geometrie.

Genau deshalb behandelt MAHLE den Kolben in der eigenen Systembeschreibung nicht isoliert. Kolben, Ringe, Bolzen, Zylinderlaufbuchse und Pleuellager gelten dort als aufeinander abgestimmtes System, das der Hersteller als Power Cell Unit bezeichnet. Ein einzelnes stärkeres Teil erhöht die Systemgrenze nicht automatisch, wenn die übrigen Bauteile für die alte Belastung ausgelegt blieben. Wer nur den Kolben tauscht und den Rest unverändert lässt, verschiebt die Schwachstelle bestenfalls an eine andere Stelle im Antrieb.

Warum „geschmiedet“ allein kein Spielmaß ist

Aus der höheren Festigkeit lässt sich kein Kolbenspiel ableiten. Wie viel Abstand ein Kolben zur Zylinderwand braucht, hängt von der Legierung, von der Beschichtung des Schafts, von der Bohrung des Motorblocks und von der geplanten Betriebstemperatur ab. Das Fertigungsverfahren allein sagt darüber wenig. Zwei Schmiedekolben unterschiedlicher Hersteller können deshalb ein völlig unterschiedliches Sollspiel verlangen, obwohl beide „geschmiedet“ auf der Verpackung stehen.

Wie ernst Hersteller diese Abhängigkeit nehmen, zeigt sich an ihren eigenen technischen Unterlagen. MAHLE stellt im Motorsport-Bereich einen eigenen Rechner für das Verdichtungsverhältnis sowie Anleitungen zur Prüfung des Ventilfreigangs und zur Ringspaltmessung bereit. Jede dieser Angaben bezieht sich auf die konkrete Kombination aus Kolben, Zylinderkopf und Motorblock. Eine pauschale Tabelle mit einem einzigen Spielwert für „Schmiedekolben“ gibt es dort nicht. Das ist kein Zufall: Ein solcher Wert wäre für die meisten Kombinationen schlicht falsch.

Dieser Beitrag folgt derselben Logik und nennt deshalb kein eigenes Kolbenspiel oder Piston-to-Valve-Maß als Zielgröße. Verlässlich ist ausschließlich die Vorgabe des Kolbenherstellers für genau die verbaute Kombination. Sie wird ergänzt um die Freigabe des Zylinderkopf- oder Motorbauers, wenn zusätzlich Nockenwelle oder Verdichtung verändert wurden.

Kolbenspiel ist Wärmekonstruktion, kein fester Wert

Ein Kolben wird kalt eingebaut, läuft aber heiß. Zwischen diesen beiden Zuständen liegt eine spürbare Ausdehnung, weil Aluminium sich bei Erwärmung deutlich stärker ausdehnt als der meist eisenhaltige oder beschichtete Zylinder um ihn herum. Das kalte Einbauspiel ist deshalb bewusst größer bemessen als der Spalt, der im heißen Betrieb tatsächlich gebraucht wird. Erst wenn der Motor seine Betriebstemperatur erreicht, schließt sich dieser Spalt auf das vorgesehene Maß.

Wie stark sich ein Kolben ausdehnt, hängt von seiner Legierung und seinem Herstellungsprozess ab. Genau hier trennen sich Schmiede- und Gusskolben oft spürbar. Manche Schmiedelegierungen dehnen sich im Temperaturbereich eines Motors stärker aus als vergleichbare Gusslegierungen. Das macht in der Praxis ein größeres kaltes Einbauspiel nötig, damit der Kolben im heißen Zustand nicht festsitzt. Das ist der technische Grund für das bekannte leichte Kolbenklappern mancher Schmiedekolben-Motoren direkt nach dem Kaltstart. Es verschwindet normalerweise mit steigender Temperatur und ist für sich genommen kein Defekt, solange es genau diesem Muster folgt.

Wird das kalte Spiel dagegen zu knapp gewählt, weil jemand annimmt, ein fester Werkstoff brauche automatisch weniger Luft, droht im heißen Betrieb das Gegenteil. Der Kolben frisst sich an der Wand fest, weil kein Raum mehr für die Wärmeausdehnung bleibt. Zwischen zu viel und zu wenig Spiel liegt deshalb kein grober Toleranzbereich. Es ist eine enge Vorgabe, die exakt zur jeweiligen Legierung und zur geplanten Nutzung passt.

Deck Clearance: der Abstand am oberen Totpunkt

Die Deck Clearance beschreibt den Abstand zwischen der Oberkante des Kolbenbodens und der Dichtfläche des Zylinderkopfs am oberen Totpunkt. Gemessen wird über die Zylinderkopfdichtung hinweg. Dieses Maß entscheidet mit darüber, wie viel Raum für die Verbrennung bleibt. Es beeinflusst damit auch die geometrische Verdichtung des Motors. MAHLE weist in den eigenen technischen Unterlagen ausdrücklich darauf hin, dass Verdichtungsverhältnis und mechanische Freigänge an der exakten Geometrie der jeweiligen Anwendung hängen, nicht an einer allgemeinen Faustregel.

Wird ein Kolben mit anderer Bodenform, anderer Kompressionshöhe oder anderer Bearbeitung des Zylinderblocks eingebaut, verändert sich die Deck Clearance fast zwangsläufig mit. Ein zu kleiner Abstand kann dazu führen, dass der Kolbenboden am oberen Totpunkt gegen die Kopfdichtung oder den Zylinderkopf selbst läuft. Das passiert besonders bei hoher Drehzahl, wenn Bauteile sich zusätzlich thermisch und mechanisch dehnen. Ein zu großer Abstand kostet dagegen Verdichtung und verändert die Verbrennung, ohne dass am Motor irgendetwas kaputtgeht.

Welches Verdichtungsverhältnis für einen bestimmten Motor sinnvoll ist, hängt von Kraftstoff, Zündzeitpunkt und Ladedruck ab. Das ist ein eigenes, größeres Thema. Dieser Beitrag nennt deshalb keinen pauschalen Zielwert für die Verdichtung. Er hält nur fest, dass die Deck Clearance einer der Stellhebel ist, über die sich diese Zahl überhaupt verändert.

Ventilfreigang: wenn Nockenwelle oder Verdichtung sich ändern

Der Ventilfreigang, im Motorsport oft Piston-to-Valve Clearance genannt, beschreibt den Abstand zwischen dem geöffneten Ventil und dem Kolbenboden in dem Moment, in dem sich beide am nächsten kommen. Dieser Moment liegt nicht am oberen Totpunkt selbst, sondern kurz davor oder danach. Kolben und Ventil bewegen sich in diesem Augenblick gleichzeitig. MAHLE stellt für genau diese Prüfung eigene Anleitungen bereit. Der kritische Abstand ergibt sich aus dem Zusammenspiel von Ventilhub, Öffnungsdauer, Kolbenbodenform und Kurbelwinkel, für jede Kombination neu.

Wird eine Nockenwelle mit mehr Ventilhub oder längerer Öffnungsdauer eingebaut, öffnen die Ventile weiter in den Bereich hinein, den vorher der Kolben allein für sich hatte. Wird stattdessen die Verdichtung erhöht, etwa durch einen flacheren Zylinderkopf, eine dünnere Kopfdichtung oder einen Kolben mit höherem Boden, rückt der Kolben selbst näher an die Ventile heran. Beide Änderungen greifen in denselben, sehr kleinen Zwischenraum ein. Beide können ihn gefährlich verkleinern, ohne dass das auf den ersten Blick sichtbar wird.

Praktisch wird der Freigang deshalb nicht berechnet, sondern gemessen. Mit einer weichen Knetmasse auf dem Kolbenboden oder mit einer Messuhr am nicht laufenden Motor lässt sich der tatsächliche Restabstand direkt bestimmen, bevor der Motor überhaupt zum ersten Mal gestartet wird. Wer nach einem Nockenwellen- oder Verdichtungswechsel auf diese Prüfung verzichtet, verlässt sich auf eine Annahme. An dieser Stelle genügt ein einziger fehlender Millimeter, damit Ventil und Kolben im laufenden Motor kollidieren.

Der Kolbenbolzen trägt Biegung und Scherkräfte

Der Kolbenbolzen verbindet Kolben und Pleuel. Er überträgt dabei sowohl den Gasdruck der Verbrennung als auch die wechselnden Trägheitskräfte der Kolbenbewegung. Motorservice beschreibt in der eigenen Technikdokumentation, wie sich bei Überlastung ein Ermüdungsriss zunächst quer im Bolzen bildet, dann die Richtung wechselt und sich seitlich fortsetzt, bis der Bolzen vollständig durchbricht. Als eine mögliche Ursache für diese Überlastung nennt die Dokumentation ausdrücklich Tuningmaßnahmen. Konkret geht es um Materialabtrag zur Gewichtsreduzierung am Bolzen.

Wichtig ist dabei eine zweite Aussage aus derselben Quelle. Ein beginnender Anriss am Bolzen kann ebenso gut aus einer unsachgemäßen Behandlung beim Einbau stammen wie aus tatsächlicher Überlastung. Ein zu straffer Presssitz, ein verkanteter Sicherungsring oder eine beschädigte Oberfläche beim Einsetzen hinterlassen Spuren, die später wie ein Ermüdungsbruch aussehen können, ohne dass jemals eine Leistungssteigerung im Spiel war. Wer einen gebrochenen Bolzen vorschnell auf zu viel Leistung zurückführt, übersieht damit eine ebenso wahrscheinliche Ursache direkt beim Zusammenbau.

Für die Praxis heißt das: Ein Bolzen, der für die geplante Belastung tatsächlich zu leicht ausgelegt ist, gehört ausgetauscht, nicht toleriert. Genauso gehört aber jeder Einbau in saubere, freigegebene Werkzeuge und Verfahren. Beide Fehlerquellen lassen sich am fertigen Bauteil kaum unterscheiden, haben aber völlig unterschiedliche Konsequenzen für die weitere Auslegung des Motors.

Kolbenboden und Muldenform: mehr als nur die Verdichtung

Der Kolbenboden ist selten flach. Je nach Motor trägt er eine Mulde, mehrere Ventiltaschen oder eine gewölbte Form. Jede dieser Geometrien beeinflusst nicht nur die Verdichtung, sondern auch, wie sich das Kraftstoff-Luft-Gemisch im Brennraum bewegt. Eine tiefere Mulde kann die Strömung gezielt lenken und die Verbrennung stabilisieren. Ein flacherer Boden verändert dagegen vor allem das Volumen über dem Kolben.

Genau deshalb ist ein Kolben mit anderer Bodenform nie nur ein Tausch der Verdichtungszahl. Die Ventiltaschen, die den Ventilfreigang aus dem vorherigen Abschnitt überhaupt erst ermöglichen, sind Teil derselben Bodenform. Eine Änderung an einer Stelle wirkt fast immer auf die andere zurück. Wie sich eine veränderte Muldenform im Detail auf Klopfneigung und Flammfront auswirkt, ist ein eigenes, verbrennungstechnisches Thema und wird hier nicht vertieft. Wichtig an dieser Stelle ist nur, dass Geometrie und Verdichtung als ein zusammenhängendes Paket gedacht werden müssen.

Schaftbeschichtung, Ölfilm und Verschleiß

Der Kolbenschaft trägt bei vielen modernen Kolben eine dünne Gleitbeschichtung, häufig auf Basis von Molybdändisulfid oder Grafit. Diese Schicht reduziert die Reibung in der kritischen Einlaufphase, wenn Schaft und Zylinderwand sich noch nicht optimal aneinander angepasst haben. Sie verzeiht dabei auch kleinere Unregelmäßigkeiten in der Bearbeitung der Laufbahn. Eine solche Beschichtung ersetzt aber kein korrektes Kolbenspiel. Sie mildert nur dessen Auswirkung, verändert die zugrunde liegende Geometrie jedoch nicht.

Genauso entscheidend wie die Beschichtung ist der Ölfilm zwischen Kolben und Zylinderwand, der während des Betriebs ständig neu aufgebaut werden muss. Ein Verschleißbild am Schaft erzählt deshalb nicht nur etwas über den Kolben selbst, sondern auch über die Ölversorgung, die Laufbahnoberfläche und die tatsächliche Betriebstemperatur an dieser Stelle. Einseitiger Abrieb, blanke Stellen oder Fressspuren sind wertvolle Hinweise. Erst im Zusammenhang mit den anderen Befunden am Motor ergeben sie aber ein vollständiges Bild.

Wenn Klopfen oder LSPI den Kolben trifft

Nicht jeder Schaden am Kolbenboden oder an den Ringstegen stammt aus der Mechanik. Unkontrollierte Verbrennung, umgangssprachlich Klopfen genannt, sowie die als LSPI bekannte Frühzündung erzeugen extrem hohe, lokale Druck- und Temperaturspitzen. Diese Spitzen greifen den Kolbenboden und die Stege zwischen den Ringnuten direkt an. Solche Schäden sehen mechanischen Ermüdungsschäden auf den ersten Blick oft ähnlich, haben aber eine völlig andere Ursache.

Warum es überhaupt zu Klopfen oder LSPI kommt, ist eine eigene, umfangreiche Frage aus der Verbrennungstechnik und wird an dieser Stelle bewusst nicht behandelt. Für die Kolbenseite reicht die Feststellung, dass ein augenscheinlich mechanischer Schaden am Boden oder an den Ringstegen immer auch die Verbrennung als mögliche Ursache mit einbeziehen sollte. Voreilig sollte niemand einen Materialfehler oder ein falsches Spiel unterstellen.

Ein Kolbenschaden hat selten nur eine Ursache

Ein Blick durchs Borescope, ein Kompressionstest oder ein sichtbarer Kratzer am Schaft liefern jeweils für sich nur einen Ausschnitt. Ein niedriger Kompressionswert allein sagt noch nicht, ob die Ursache ein verschlissener Ring, ein undichtes Ventil oder ein beschädigter Kolbenboden ist. Ein Kratzer am Schaft kann von unzureichendem Spiel stammen. Er kann aber genauso von einem einzelnen Fremdkörper stammen, der einmalig zwischen Kolben und Wand geraten ist.

Belastbar wird eine Diagnose erst, wenn mehrere dieser Spuren zusammenpassen: ein wiederholt reproduzierbarer Kompressionsverlust an genau diesem Zylinder, ein Borescope-Befund, der genau dort eine Beschädigung zeigt, und ein Ölbefund, der zur vermuteten Schadensart passt. Stimmen diese Befunde nicht überein, ist es ehrlicher, die Ursache offenzulassen. Eine sichere Diagnose aus einem einzelnen Indiz zu konstruieren, rächt sich später fast immer.

Für Werkstoff, Spiel und Freigang gilt am Ende derselbe Grundsatz wie für die Diagnose: Kein einzelner Wert erzählt die ganze Geschichte. Erst das Zusammenspiel aus Material, Geometrie, Temperatur und sauberem Einbau entscheidet, ob ein Kolben im Motor hält oder frühzeitig versagt.

Was ein Kolbenwechsel am Fahrzeug bedeutet

Ein Kolbenwechsel gegen ein baugleiches Originalteil ist eine gewöhnliche Reparatur. Wird dagegen ein anderer Werkstoff, eine andere Bodenform oder eine andere Kompressionshöhe verbaut, verändert sich möglicherweise die Verdichtung, das Abgas- oder Geräuschverhalten oder die genehmigte Fahrzeugart. Genau daran knüpft § 19 StVZO die Wirksamkeit der Betriebserlaubnis. Ob dieser Fall vorliegt, entscheidet sich am konkreten Motor und an der gesamten Kombination der verbauten Teile, nicht am Kolben allein.

Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Häufige Fragen

Einordnung: wo die Werte stehen

Die Fundstellen zu diesem Beitrag stehen hier gebündelt, damit der Lesetext ohne Herstellerzitate auskommt. Die MAHLE- und Motorservice-Seiten wurden am 16. September 2026 selbst abgerufen, jedes Zitat ist gegen diesen Stand geprüft. Wo eine Aussage auf allgemeinem werkstoff- und motortechnischem Grundwissen beruht statt auf einer konkreten Quelle, steht das dabei.
