Kardanwelle vibriert beim Beschleunigen: Unwucht, Lager oder Resonanz?

Warum „Unwucht“ nicht automatisch die richtige Antwort ist

Eine Vibration, die erst beim Beschleunigen auffällt und mit steigendem Tempo stärker wird, führt fast immer zuerst zum Verdacht Unwucht. Das ist nachvollziehbar, aber vorschnell. Eine Kardanwelle kann genauso gut in der Nähe ihrer sogenannten kritischen Drehzahl schwingen, einem Bereich, in dem die Welle auf eine eigene mechanische Anregung besonders empfindlich reagiert. Beide Ursachen fühlen sich im Fahrzeug ähnlich an, folgen aber unterschiedlichen Gesetzmäßigkeiten.

Der Unterschied ist mehr als eine akademische Feinheit. Eine Unwucht lässt sich durch Auswuchten beheben, eine Resonanz dagegen nicht – sie verlangt eine andere Wellensteifigkeit, eine andere Lagerung oder eine andere Bauform. Wer das eine mit dem anderen verwechselt, tauscht im schlimmsten Fall wiederholt ein einwandfreies Bauteil, ohne die eigentliche Ursache zu berühren. Das gilt besonders nach einer Leistungssteigerung: Wie mehr Drehmoment Welle, Gelenk und Differential belastet, ist ein eigenes Thema, das mit der reinen Schwingungsdiagnose dieses Beitrags nicht verwechselt werden sollte.

Was eine Unwucht mechanisch überhaupt bedeutet

Eine Unwucht liegt vor, wenn die Masse eines rotierenden Bauteils nicht gleichmäßig um seine Drehachse verteilt ist. Das erzeugt bei jeder Umdrehung eine Fliehkraft, die immer in dieselbe Richtung des Bauteils zeigt und sich mit ihm mitdreht. Für den Beobachter im Fahrzeug entsteht daraus eine Schwingung, deren Frequenz exakt der Drehfrequenz der Welle entspricht – in der Fachsprache die erste Ordnung, kurz 1x.

Diese Eigenschaft macht Unwucht diagnostisch greifbar: Steigt die gemessene Schwingfrequenz linear mit der Wellendrehzahl, passt das Muster zur Unwucht. Bleibt die Vibration dagegen auf einen engen Drehzahlbereich begrenzt und wird davor und danach schwächer, deutet das eher auf eine Resonanz als auf reine Unwucht hin. Eine kleine Unwucht ist dabei nichts Ungewöhnliches: Kein reales Bauteil ist absolut perfekt in seiner Masse verteilt, und jede Fertigung arbeitet innerhalb einer Toleranz. Entscheidend ist deshalb nicht, ob eine minimale Unwucht überhaupt vorhanden ist, sondern ob sie groß genug ist, um bei den tatsächlich gefahrenen Drehzahlen spürbar zu werden.

Warum die kritische Drehzahl eine Systemgröße ist, keine Faustregel aus km/h

Die kritische Drehzahl einer Welle ergibt sich aus dem Zusammenspiel mehrerer Größen: der Steifigkeit der Welle, ihrer Masse, ihrer Länge und der Art, wie sie gelagert ist. Sie lässt sich deshalb nicht allein aus der Fahrzeuggeschwindigkeit ableiten, auch wenn genau das im Alltag oft versucht wird. Zwei Fahrzeuge mit identischem Tempo können völlig unterschiedliche Wellendrehzahlen und damit unterschiedliche Resonanzverhältnisse haben, je nach Übersetzung und Rad-Reifen-Kombination.

Eine kurze, steife, leichte Welle hat tendenziell eine höhere kritische Drehzahl als eine lange, weiche, schwere Welle mit denselben Lagerpunkten. Genau deshalb ist die Bauform einer Kardanwelle kein Zufall, sondern das Ergebnis einer bewussten Abwägung zwischen Länge, Steifigkeit und Gewicht. Eine Faustregel aus reiner Fahrzeuggeschwindigkeit übersieht dabei zwangsläufig die Übersetzung: Zwei baugleiche Fahrzeuge mit unterschiedlicher Achsübersetzung erreichen bei identischem Tempo unterschiedliche Wellendrehzahlen, und damit rückt die kritische Drehzahl bei jedem der beiden in einen anderen Geschwindigkeitsbereich.

Mehrteilige Wellen: mehr Lager, mehr mögliche Ordnungen

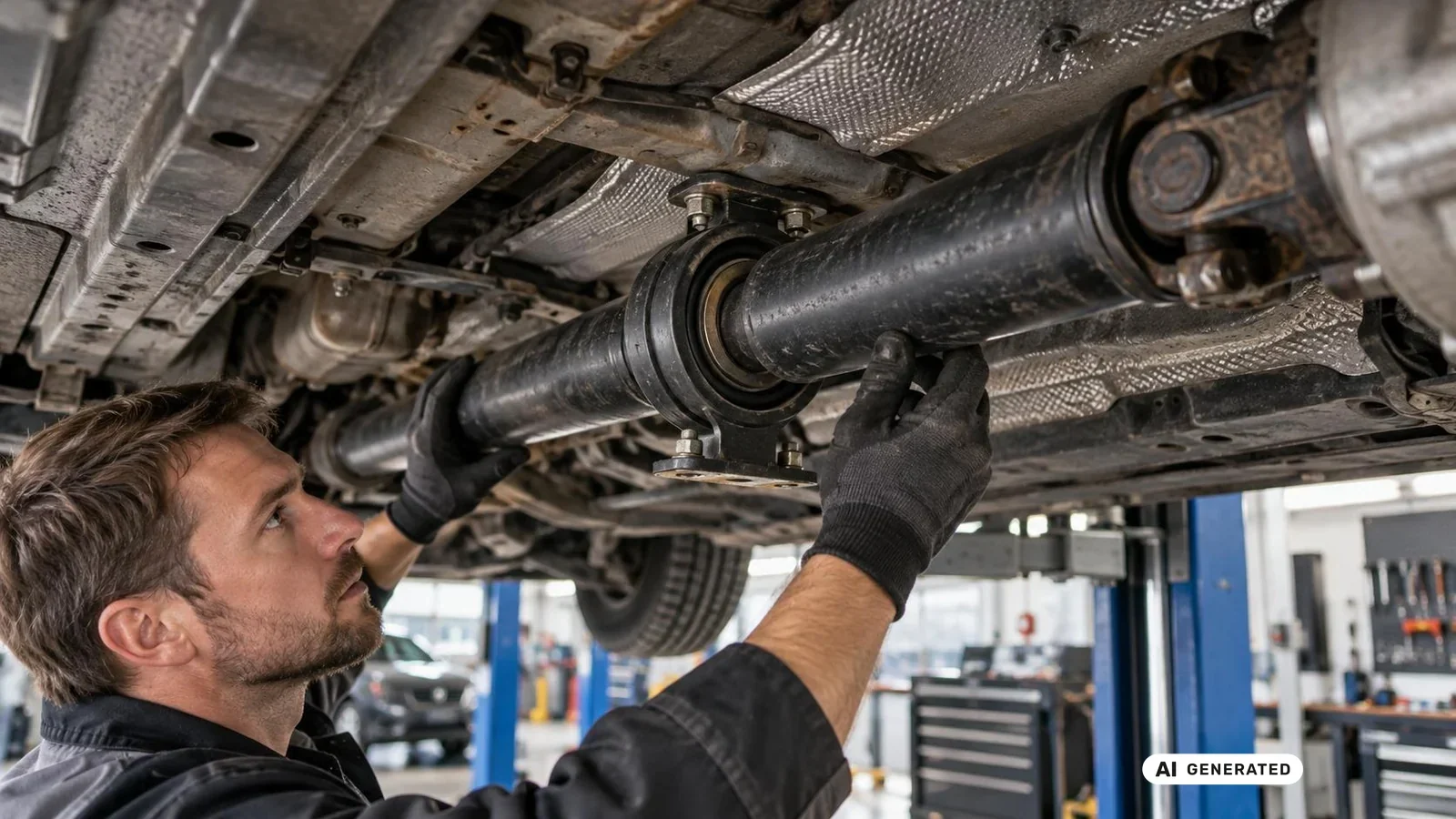

Bei langen Antriebssträngen wird die Kardanwelle häufig zwei- oder dreiteilig ausgeführt, mit einem zusätzlichen Mittellager. Das verkürzt die effektive freie Länge jedes einzelnen Wellenabschnitts und hebt dadurch tendenziell die kritische Drehzahl jedes Teilstücks an. Der Kompromiss dieser Bauweise: Jedes zusätzliche Lager und jedes zusätzliche Gelenk kann selbst eine eigene Anregung in das System einbringen, mit eigener Ordnung und eigenem Resonanzverhalten.

Für die Diagnose bedeutet das: Bei einer mehrteiligen Welle reicht ein einzelner Blick auf die Wellendrehzahl oft nicht aus. Auch die Lagerstelle selbst, ihr Zustand und ihre Befestigung am Fahrzeugboden gehören in die Betrachtung, weil sie die Schwingungseigenschaften des gesamten Systems mitbestimmen. Wie stark rotierende Masse ein Schwingungsverhalten insgesamt prägt, zeigt sich auch beim Trägheitsmoment von Felgen und Schwungrad, wenn auch dort mit einer anderen Zielgröße als der kritischen Drehzahl.

Was als Grundeigenschaft einer guten Kardanwelle gilt

Der Gelenkwellenhersteller GKN Automotive nennt in seinen technischen Unterlagen Festigkeit, Steifigkeit, eine präzise Auswuchtung und ein geringes Gewicht als wesentliche Eigenschaften für eine haltbare Kardanwelle mit geringer Neigung zu Geräusch und Vibration. Diese vier Größen stehen dabei nicht unabhängig nebeneinander, sondern beeinflussen sich gegenseitig: Mehr Steifigkeit erkauft man sich häufig mit mehr Masse, mehr Masse verändert wiederum das Resonanzverhalten.

Für die Praxis heißt das: Eine „bessere“ Kardanwelle ist nicht automatisch diejenige mit der stärksten Wanddicke oder der schwersten Bauweise. Eine gute Auslegung balanciert Festigkeit, Steifigkeit, Auswuchtung und Gewicht so, dass die kritische Drehzahl außerhalb des normalen Betriebsbereichs liegt, ohne das Bauteil unnötig schwer zu machen. Denselben Zielkonflikt zwischen Masse und Schwingungsverhalten kennt auch das Zweimassenschwungrad, nur an einer anderen Stelle im Antriebsstrang.

ISO 21940-11: ein allgemeines Verfahren, keine Fahrzeugtoleranz

Für die Auswuchtung starrer Rotoren existiert mit ISO 21940-11 eine internationale Norm, die ein allgemeines Verfahren und eine Toleranzbildung für die Restunwucht solcher Bauteile beschreibt. Eine konkrete Fahrzeugwelle bleibt trotzdem eine eigene Anwendung mit eigenen, vom jeweiligen Hersteller festgelegten Toleranzen. Die Norm liefert die Methode, nicht die für ein bestimmtes Fahrzeugmodell gültige Zahl.

Wer also eine allgemeine Auswuchttoleranz aus dieser Norm unverändert als Grenzwert für eine bestimmte Kardanwelle übernimmt, überträgt ein Verfahren auf eine Anwendung, für die es nicht ausdrücklich bestimmt ist. Die belastbare Grenze für ein konkretes Bauteil kommt vom Hersteller dieses Bauteils, die Norm liefert dafür nur den methodischen Rahmen.

Warum ein nachträglich montiertes Bauteil die Balance verändern kann

Nicht jede neue Vibration entsteht durch einen Schaden an der Welle selbst. Ein nachträglich montiertes Bauteil in der Nähe der Welle – etwa eine geänderte Abgasanlage, eine zusätzliche Halterung oder ein verändertes Hitzeschild – kann Lage, Fluchtung oder Masseverteilung im System beeinflussen, ohne dass die Welle irgendeinen Defekt hat. Ebenso kann ein sich lösendes Schraubbauteil im Umfeld der Welle eine Vibration auslösen, die zunächst wie ein Wellenproblem wirkt.

Diese Möglichkeit wird in der Praxis leicht übersehen, weil der Blick sofort auf das rotierende Bauteil selbst fällt. Eine saubere Diagnose prüft deshalb auch den Zustand aller festen Anbauteile in der Nähe der Welle, bevor ein Wellentausch überhaupt erwogen wird.

Ein schmales Geschwindigkeitsfenster ist ein Resonanzverdacht, kein Unwuchtbeweis

Tritt eine Vibration nur in einem engen Geschwindigkeits- oder Lastfenster auf und verschwindet sie deutlich davor und danach, passt dieses Muster eher zu einer Resonanz als zu einer reinen Unwucht. Eine Unwucht erzeugt im Prinzip über den gesamten Drehzahlbereich eine mit der Drehzahl wachsende Schwingung, während eine Resonanz an einer bestimmten Stelle besonders stark ausschlägt und außerhalb davon deutlich schwächer wird.

Diese Beobachtung allein beweist trotzdem noch keine Resonanz. Sie liefert einen begründeten Verdacht, der erst durch eine sorgfältige Auswertung von Drehzahl, Last und Schwingungsfrequenz erhärtet oder verworfen wird. Ähnlich vorsichtig wird auch ein verändertes Drehmomentniveau nach einem Chiptuning bewertet: Auch dort ersetzt eine einzelne Beobachtung keine belastbare Ursachenklärung.

Die Diagnosekette: Geschwindigkeit, Gang, Motordrehzahl, Wellenordnung, Last

Eine belastbare Diagnose verknüpft mehrere Größen gemeinsam: die Fahrzeuggeschwindigkeit, den eingelegten Gang, die Motordrehzahl, die daraus berechnete Wellendrehzahlordnung und den aktuellen Lastzustand. Erst aus dieser Kombination lässt sich ableiten, ob eine gemessene Schwingfrequenz tatsächlich zur ersten Ordnung der Kardanwelle passt oder zu einer anderen, unabhängigen Quelle gehört.

Ein last-abhängiges Vibrationsmuster an einem anderen Antriebsstrangbauteil folgt einer eigenen Logik, die sich von der reinen Drehzahlordnung einer Kardanwelle unterscheidet – beide Fälle lassen sich nur mit einer sauber synchronisierten Zeitbasis zwischen Vibrationssignal und Drehzahlsignal auseinanderhalten.

Zwei Vergleichstests, bevor ein Bauteil getauscht wird

Der erste Vergleichstest prüft die Wiederholbarkeit: Tritt dieselbe Vibration bei einer erneuten Fahrt unter vergleichbaren Bedingungen wieder auf, im selben Geschwindigkeits- und Lastfenster? Ein einmaliges Ereignis ohne Wiederholung ist diagnostisch deutlich schwächer als ein reproduzierbares Muster.

Der zweite Vergleichstest prüft einen unabhängigen Kanal gegen das auffällige Hauptsignal, etwa die tatsächliche Wellendrehzahl gegen die reine Vibrationsordnung. Stimmen beide nicht plausibel zusammen, wird die Verdachtsdiagnose enger gefasst, statt sie vorschnell zu bestätigen. Nach demselben Prinzip wird auch ein auffälliges Radlagergeräusch gegen Last und Kurvenrichtung geprüft, bevor ein Tausch erfolgt. Unzulässig für einen solchen Test sind dabei jede Art von Hochgeschwindigkeits- oder Grenzbereichsversuchen im öffentlichen Verkehr – ein Rollenprüfstand oder eine abgesperrte Testfläche liefern dieselbe Information sicherer.

Warum ein einzelner Log-Wert nie die Ursache beweist

Ein einzelner auffälliger Messwert beschreibt zunächst nur eine Abweichung vom erwarteten Verhalten, keine Ursache. Erst wenn Signalqualität, Randbedingungen und mindestens ein Vergleichstest zusammenpassen, wird aus dieser Abweichung ein belastbarer Befund. Dazu gehört auch, Quelle, Einheit, Samplingrate und Sensorposition jedes verwendeten Signals mitzuführen, denn eine Vibrationsamplitude ohne Bezug zur tatsächlichen Wellendrehzahl ist noch keine Bauteildiagnose.

Diese Zurückhaltung mag im Einzelfall langsamer wirken als ein sofortiger Teiletausch auf Verdacht. Sie verhindert aber, dass ein funktionierendes Bauteil ausgebaut wird, während die eigentliche Ursache unentdeckt weiterläuft – dieselbe Disziplin, mit der auch eine Drehzahl-Log-Auswertung am Automatikgetriebe geführt wird, bevor ein Bauteil als Ursache gilt.

Was ein verändertes Wellenbauteil für die Zulassung bedeutet

Eine technisch nachvollzogene Diagnose ist keine Freigabe für einen beliebigen Bauteilaustausch. § 19 Absatz 2 Satz 2 StVZO nennt wörtlich drei Fälle, in denen eine Betriebserlaubnis durch eine Änderung erlischt: „wenn Änderungen vorgenommen werden, durch die 1. die in der Betriebserlaubnis genehmigte Fahrzeugart geändert wird, 2. eine Gefährdung von Verkehrsteilnehmern zu erwarten ist oder 3. das Abgas- oder Geräuschverhalten verschlechtert wird.“ Eine andere Kardanwelle oder ein nicht dem Original entsprechendes Bauteil in ihrer Nähe kann insbesondere unter Nummer 2 fallen, wenn dadurch der Kraftpfad zwischen Antrieb und Rad außerhalb der genehmigten Auslegung verändert wird.

Absatz 3 Satz 1 nennt daneben eine Ausnahme für Teile mit eigener Genehmigung, allerdings nur, solange „eventuelle Einschränkungen oder Einbauanweisungen“ dieses Teils eingehalten werden. Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Wie sich dieser Beitrag von benachbarten Vibrationsthemen abgrenzt

Vibration im Antriebsstrang ist ein breites Feld, und mehrere Beiträge auf tuning-lizenz.de behandeln benachbarte Ausschnitte davon. Eine last-abhängige Vibration bei Antriebswelle oder Radlager folgt einer eigenen Eingrenzung über Gelenkwinkel und Seitenlast, nicht über die Resonanzlogik der Kardanwelle. Eine geschwindigkeitsgebundene Vibration durch Unwucht, Lager oder Welle erklärt die Grundlagen von Unwucht und Lagerschaden allgemein für mehrere Bauteile.

Dieser Beitrag setzt genau dort an, wo diese Grundlagen aufhören: bei der Kardanwelle allein, mit ihrer eigenen Auswuchtung, ihrem eigenen Lagerspiel und vor allem ihrer eigenen kritischen Drehzahl als Systemgröße. Ein Lastwechsel am Radaufstandspunkt, wie er als Wheel Hop bei einem ruckartigen Grip-Wechsel entsteht, gehört dagegen zu einem eigenen Fahrwerksthema und wird hier nicht behandelt.

Drei Praxisfälle rund um die Kardanwelle

Der erste Fall: Eine Vibration verstärkt sich linear mit der Fahrzeuggeschwindigkeit über nahezu den gesamten Geschwindigkeitsbereich. Dieses Muster passt gut zur klassischen Unwucht, weil die Schwingfrequenz erkennbar der Wellendrehzahl folgt.

Der zweite Fall: Eine Vibration tritt nur zwischen zwei bestimmten Geschwindigkeiten auf und verschwindet davor und danach fast vollständig. Dieses schmale Fenster spricht eher für eine Resonanz in der Nähe der kritischen Drehzahl als für eine über den gesamten Bereich wirkende Unwucht.

Der dritte Fall: Nach dem Anbau eines zusätzlichen Anbauteils in Wellennähe tritt erstmals eine Vibration auf, ohne dass an der Welle selbst etwas verändert wurde. Hier richtet sich der erste Verdacht auf das neue Anbauteil und seine Befestigung, nicht auf die Welle – ähnlich wie eine defekte Achsmanschette zunächst wie ein Gelenkproblem wirkt, obwohl nur die Manschette selbst betroffen ist.

Häufige Fragen

Einordnung: wo die Angaben herkommen

Die technischen Aussagen dieses Beitrags stützen sich auf Herstellerangaben zu Kardanwellen sowie auf die internationale Norm zur Auswuchtung starrer Rotoren. Konkrete Bauteilwerte wie eine bestimmte Auswuchttoleranz oder eine bestimmte kritische Drehzahl werden hier bewusst nicht genannt, weil sie zwischen Herstellern und Fahrzeugen stark schwanken und ohne Bezug auf ein konkretes Produkt nicht belastbar wären. Die rechtliche Einordnung eines veränderten Antriebsstrangbauteils stützt sich auf den folgenden Gesetzestext.
