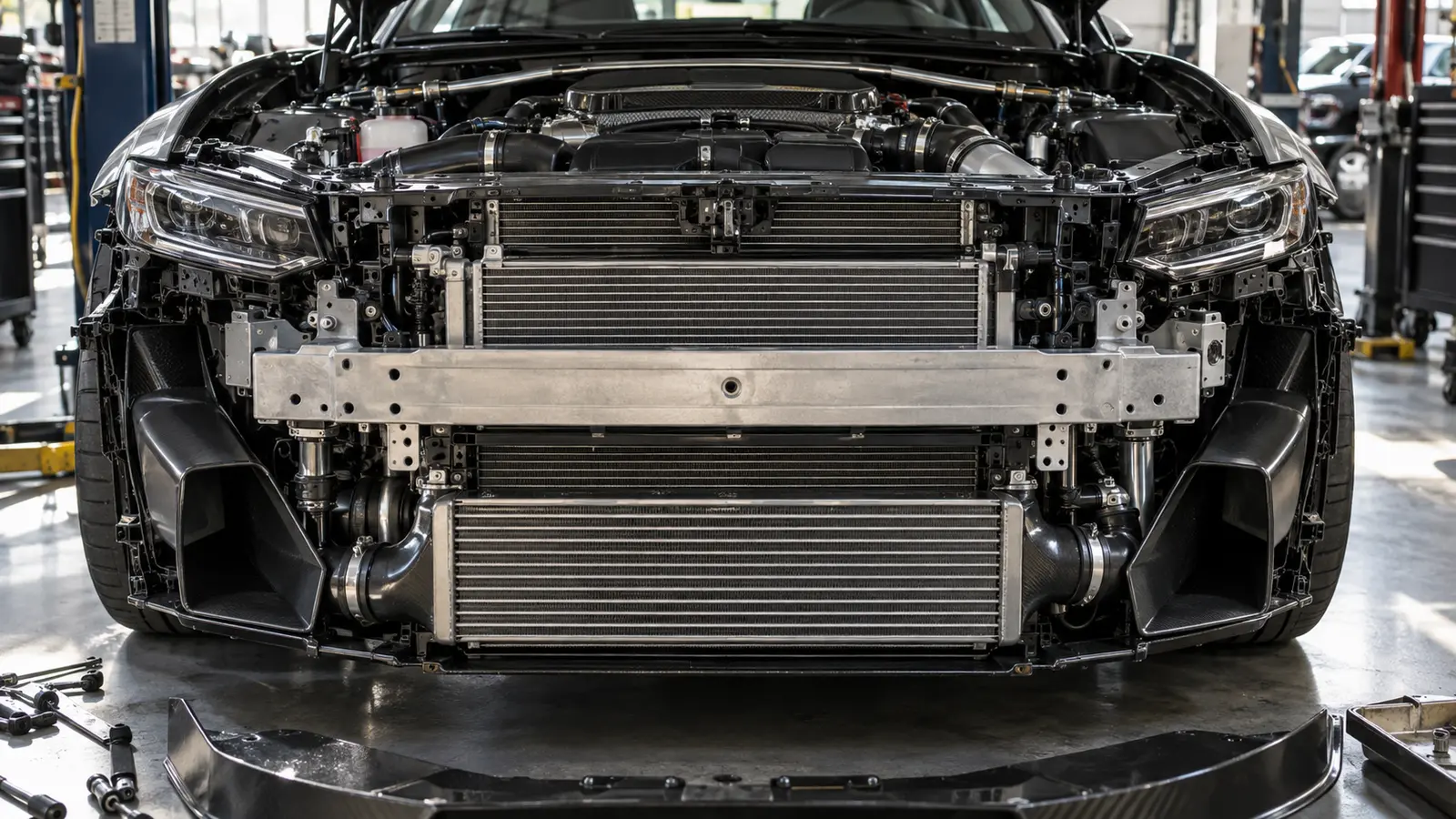

Kühlungswiderstand verstehen: warum mehr Kühlluft nicht kostenlos ist

Warum ein Kühlergrill fast nie ganz offen bleibt

Ein Fahrzeug, das schnell fährt oder viel Leistung abruft, braucht kühle Bauteile. Mehr Kühlluft klingt deshalb nach der einfachsten Lösung der Welt. Öffnung vergrößern, Problem gelöst — so einfach ist die Rechnung aber nicht. Jede Fläche, die Luft zum Kühler, zur Batterie oder zu den Bremsen durchlässt, verändert gleichzeitig die Strömung um das gesamte Fahrzeug. Genau hier fängt Kühlungswiderstand an, praktisch zu werden.

Moderne Hersteller schließen ihre Kühlöffnungen deshalb, sobald es die Betriebssituation erlaubt. Sie öffnen sie erst wieder, wenn ein Bauteil es tatsächlich verlangt. BMW setzt dafür bei den Modellen iX und i4 aktive Luftklappen ein. Diese bleiben im Normalbetrieb geschlossen und öffnen sich bedarfsgerecht, sobald Kühlbedarf entsteht. Volkswagen regelt das beim ID.7 über eine elektrisch gesteuerte Kühlerjalousie, die erst dann öffnet, wenn Antrieb oder Batterie eine gezielte Kühlung benötigen. Der Grund dahinter ist bei beiden Herstellern derselbe: Eine offene Fläche an der Fahrzeugfront kostet Widerstand, unabhängig davon, ob gerade Luft hindurchströmt oder nicht.

Was mit Kühlungswiderstand gemeint ist

Kühlungswiderstand beschreibt den Anteil am gesamten Luftwiderstand eines Fahrzeugs, der allein durch die Kühlluftführung entsteht. Luft, die in eine Öffnung eintritt, wird zunächst beschleunigt. Dann wird sie durch Kühler, Kanäle und Bauteile umgelenkt. Am Ende muss sie wieder aus dem Fahrzeug abgeführt werden. Jeder dieser Schritte verändert die Druckverteilung an der Karosserie, und genau diese veränderte Druckverteilung erzeugt zusätzlichen Widerstand. Im Fachjargon wird dieser Effekt gelegentlich auch als Cooling Drag bezeichnet, weil ein Großteil der internationalen Forschung dazu aus dem englischsprachigen Raum stammt. Wie sich der reine Luftwiderstand ohne diesen Kühlanteil überschlagen lässt, erklärt ein eigener Beitrag: Luftwiderstand berechnen.

Wichtig ist die Trennung zweier Effekte. Es gibt den direkten Widerstand: Er entsteht, während Luft tatsächlich durch die Kühlöffnung strömt und Kühler sowie Kanäle passiert. Und es gibt den indirekten Widerstand. Der entsteht schon dadurch, dass eine Öffnung in der sonst glatten Fahrzeugfront vorhanden ist und die äußere Strömung stört, selbst wenn kaum Luft durch sie hindurchgeht. Beide Effekte zusammen ergeben das, was als Kühlungswiderstand gemessen wird. Und beide lassen sich nur schwer trennen, ohne die konkrete Fahrzeugkonfiguration zu kennen.

Die Physik dahinter: warum Tempo im Quadrat zählt

Um zu verstehen, warum Kühlungswiderstand bei höherem Tempo überproportional wächst, lohnt ein Blick auf die zugrunde liegende Formel. Die Widerstandskraft eines Fahrzeugs hängt von vier Größen ab. Das sind der Widerstandsbeiwert Cd, die angeströmte Referenzfläche, die Luftdichte und das Quadrat der Relativgeschwindigkeit zur Luft. Diese Zusammenhänge beschreibt die sogenannte Drag-Gleichung. Sie ist unter anderem im Einführungsmaterial zur Luftfahrt des NASA Glenn Research Center dokumentiert.

Das Quadrat der Geschwindigkeit ist der entscheidende Punkt. Verdoppelt sich das Tempo, vervierfacht sich die Kraft, die der Fahrtwind gegen das Fahrzeug und gegen jede offene Kühlfläche an der Front drückt. Bei niedrigem Tempo fällt eine geöffnete Kühlklappe deshalb kaum auf. Bei Autobahntempo wird aus derselben Öffnungsfläche ein spürbarer Posten im Energiebedarf. Eng damit verbunden ist der sogenannte Staudruck: der Druck, der entsteht, wenn bewegte Luft an einem Fahrzeug abgebremst wird. Auch dieser Staudruck wächst mit dem Quadrat der Geschwindigkeit, und er ist die physikalische Grundlage dafür, dass Kühlsysteme bei hohem Tempo überhaupt ohne zusätzliches Gebläse auskommen können, dazu später mehr.

Für Rechenbeispiele wird diese Formel ausschließlich als Modell verwendet. Ob der für ein bestimmtes Fahrzeug verwendete Cd-Wert tatsächlich zutrifft, ist eine eigene Frage. Eine Formel allein beantwortet sie nicht. Ein Koeffizient ersetzt keine Messung am konkreten Fahrzeug.

Wie groß der Anteil der Kühlung am Gesamtwiderstand ist

Eine Zahl taucht in der Fachliteratur zur Fahrzeugaerodynamik immer wieder auf: Kühlungswiderstand kann bis zu rund zehn Prozent des gesamten aerodynamischen Widerstands eines Serienfahrzeugs ausmachen. Diese Größenordnung stammt aus mehreren SAE-Fachpublikationen zur Untersuchung von Kühlungswiderstand an Serienfahrzeugen. Sie ist keine feste Konstante. Wie hoch der Anteil tatsächlich liegt, hängt stark von Karosserieform, Kühlerauslegung und der konkreten Luftführung ab.

Was diese Zahl praktisch bedeutet: Der Kühlungswiderstand ist selten der größte Einzelposten im Gesamtwiderstand eines Fahrzeugs. Er ist aber auch kein vernachlässigbarer Nebeneffekt. Bei einem Fahrzeug, dessen Grundform bereits aerodynamisch sehr sauber gestaltet ist, kann der relative Anteil der Kühlung sogar noch spürbarer werden. Der Grund: An anderer Stelle bleibt dann bereits wenig Widerstand übrig, den man reduzieren könnte. Und das hat Folgen für die Entwicklung — wer die Karosserieform optimiert hat, findet in der Kühlluftführung oft noch den größten verbliebenen Hebel.

Warum mehr Öffnungsfläche nicht automatisch mehr Kühlung bedeutet

Ein weit verbreiteter Denkfehler lautet: größere Öffnung, mehr Luft, mehr Kühlung. So einfach ist die Rechnung nicht. Der tatsächliche Volumenstrom durch ein Kühlsystem hängt von mehreren Größen ab. Dazu zählen die Druckdifferenz zwischen Eintritt und Austritt, die Kanalführung dahinter, der eigene Strömungswiderstand des Kühlers und die Frage, wie sauber die erwärmte Luft am Ende wieder abgeführt wird. Öffnungsfläche allein beweist noch keine bestimmte Komponententemperatur.

Was dabei oft übersehen wird: Eine große, aber schlecht angebundene Öffnung kann sogar weniger nutzbare Kühlluft liefern als eine kleinere Öffnung mit sauberer Kanalführung. Und sie kostet dabei trotzdem den vollen aerodynamischen Preis einer großen Fläche. Ein Kühler, der zwar viel Luft bekommt, diese aber nicht wieder kontrolliert abführen kann, staut Druck auf. Er bremst damit seinen eigenen Durchsatz selbst wieder aus. Im Alltag heißt das: Die Größe einer Kühleröffnung ist nur ein Baustein von mehreren. Für sich genommen sagt sie wenig darüber aus, wie hoch der tatsächliche Kühlungswiderstand am Ende ausfällt.

Aktive Kühlluftklappen als Antwort auf den Zielkonflikt

Aktive Kühlluftklappen sind die technische Antwort der Hersteller auf den Kühlungswiderstand. Das Prinzip ist einfach beschrieben. Eine Steuerung überwacht die relevanten Bauteiltemperaturen. Sie öffnet die Klappen erst, wenn tatsächlich Kühlbedarf besteht. Bleibt der Bedarf gering, etwa bei moderater Fahrt und niedrigen Außentemperaturen, bleiben die Klappen geschlossen und die Front bleibt aerodynamisch glatt.

BMW beschreibt dieses Prinzip für die Modelle iX und i4 ausdrücklich so: Die aktiven Luftklappen schließen Öffnungen im normalen Betrieb, um Widerstand zu reduzieren, und öffnen bedarfsgerecht, sobald Kühlung gebraucht wird. Beim i4 ist diese Klappensteuerung zusätzlich mit Unterboden- und Diffusor-Maßnahmen abgestimmt. Dazu kommt die gezielte Kühlluftführung an den Radhäusern. Die Klappe ist also nicht isoliert zu betrachten, sondern Teil eines Gesamtkonzepts, das mehrere aerodynamische Maßnahmen miteinander verzahnt. Der Grund dafür liegt auf der Hand: Eine einzelne optimierte Klappe bringt wenig, wenn die Luft danach ungeordnet unter dem Fahrzeug weiterströmt.

Der Kühlergrill als geregeltes System

Wie konsequent sich dieses Prinzip umsetzen lässt, zeigt der Volkswagen ID.7. Das Fahrzeug erreicht nach Herstellerangabe einen Widerstandsbeiwert von 0,23. Die Stirnfläche liegt bei rund 2,46 Quadratmetern. Beide Werte hängen stark von einer durchdachten Kühlluftführung ab. Zentraler Baustein ist eine elektrisch gesteuerte Kühlerjalousie. Sie öffnet, sobald Antrieb oder Batterie eine gezielte Kühlung benötigen, und bleibt ansonsten geschlossen.

Aber Achtung: Ein einzelner Cd-Wert wie dieser gilt immer nur für die Konfiguration, in der er ermittelt wurde. Ist die Jalousie geöffnet, weil das Fahrzeug gerade unter hoher Last und hohen Außentemperaturen steht, ändert sich die Strömungskonfiguration an der Front spürbar. Der gemessene Kühlungswiderstand weicht dann vom Bestwert ab. Das ist kein Widerspruch zur Herstellerangabe. Es ist schlicht die logische Folge eines Systems, das genau für diesen Zweck gebaut wurde: Es soll den niedrigen Widerstand nur dann aufgeben, wenn die Kühlung ihn wirklich braucht.

Bremskühlung konkurriert mit Aerodynamik

Ein Bereich, in dem der Zielkonflikt besonders sichtbar wird, ist die Bremskühlung. Bremsscheiben und -sättel erzeugen bei starker Beanspruchung erhebliche Wärme. Diese Wärme muss über gezielte Luftführung an den Radhäusern abgeführt werden. Volkswagen beschreibt bei der Entwicklung aerodynamisch optimierter Räder für den ID.7 ausdrücklich die Abstimmung zwischen der aerodynamischen Schließung des Rads und dem Kühlbedarf der Bremsen.

Der Grund dafür ist einleuchtend: Ein komplett geschlossenes Rad ist aerodynamisch günstig, weil es Verwirbelungen im Radkasten reduziert. Genau diese Schließung kann aber die Luftzufuhr zur Bremse einschränken, wenn sie nicht gezielt für die Kühlung ausgespart wird. Hersteller lösen das über Radgeometrien, die an bestimmten Stellen gezielt offen bleiben. Der übrige Radbereich wird dabei möglichst glatt gestaltet. Die Bremskühlung bekommt so genau so viel Öffnung, wie sie braucht — nicht mehr und nicht weniger.

Wie der Rennsport den Zielkonflikt löst

Im Rennsport, wo jedes Zehntel an Widerstand über Rundenzeiten und Platzierungen entscheidet, wird der Zielkonflikt zwischen Kühlung und Aerodynamik besonders konsequent gelöst. Der Porsche 911 GT3 RS nutzt dafür einen zentral verbauten Kühler. Dazu kommt eine gezielte Luftführung, die als fester Bestandteil des gesamten Aerodynamikkonzepts entwickelt wurde. Nach Herstellerangabe sind aktiver Frontdiffusor, Heckflügel, ein verstellbares DRS-System, Aero-Bügel sowie der zentrale Kühler und die Bremskühlung aufeinander abgestimmt — statt als einzelne Bauteile für sich zu funktionieren.

Was diesen Ansatz von einem gewöhnlichen Serienfahrzeug unterscheidet, ist der Grad der Integration. Bei vielen Alltagsfahrzeugen sitzt der Kühler dort, wo historisch schon immer ein Kühler saß. Beim GT3 RS wird die gesamte Luftführung von vorn nach hinten dagegen als ein zusammenhängendes System gedacht. Kühlluft, Bremsluft und die Luft, die für Abtrieb sorgt, teilen sich denselben begrenzten Raum an der Fahrzeugfront. Sie müssen sich diesen Raum sinnvoll aufteilen. Das zeigt in aller Deutlichkeit: Kühlungswiderstand ist kein Detailproblem, sondern eine Systemfrage. Warum sich dieser Abtrieb zudem nicht gleichmäßig auf Vorder- und Hinterachse verteilt, sondern von der Achsverteilung abhängt, ordnet der Beitrag Auftrieb und Abtrieb am Auto ein.

Warum ein einzelner cw-Wert nicht für jeden Kühlzustand gilt

Ein Cd-Wert, wie er in Prospekten oder Pressemitteilungen genannt wird, beschreibt fast immer eine einzige, klar definierte Konfiguration. Bei einem Fahrzeug mit aktiven Kühlluftklappen oder einer regelbaren Kühlerjalousie ändert sich diese Konfiguration aber ständig. Wie stark, hängt davon ab, wie viel Kühlung gerade gebraucht wird. Ein Cd-Wert aus geschlossenem Zustand gilt deshalb nicht zwingend auch für den Zustand, in dem alle Klappen unter Volllast geöffnet sind.

Für die Einordnung von Herstellerangaben bedeutet das: Ein genannter Bestwert ist meistens der Wert im aerodynamisch günstigsten Zustand, also mit geschlossenen Klappen. Unter realen Bedingungen, etwa bei einer langen Autobahnfahrt mit hoher Außentemperatur, verbringt das Fahrzeug einen Teil der Fahrzeit mit teilweise oder vollständig geöffneten Kühlöffnungen. Der reale durchschnittliche Kühlungswiderstand liegt dann zwischen dem Bestwert bei geschlossenen und dem Wert bei geöffneten Klappen — eine Spanne, die sich ohne konkrete Messung am jeweiligen Fahrzeug kaum seriös beziffern lässt.

Standgebläse und Fahrtwind sind zwei verschiedene Druckquellen

Ein Detail gerät bei der Diskussion um Kühlungswiderstand häufig durcheinander: der Unterschied zwischen Kühlung im Stand und Kühlung bei zügiger Fahrt. Bei Stillstand oder geringer Geschwindigkeit reicht der natürliche Fahrtwind nicht aus, um ausreichend Luft durch den Kühler zu drücken. In dieser Situation übernimmt ein elektrischer oder mechanischer Lüfter die Aufgabe. Er saugt aktiv Luft an und befördert sie durch den Kühler. Wie du im Alltag prüfst, ob Kühler, Lüfter und Luftführung noch zusammenspielen, entscheidet, ob eine Überhitzung tatsächlich hier ihre Ursache hat.

Bei höherem Tempo kehrt sich die Situation um. Der Staudruck, der allein durch die Fahrzeugbewegung entsteht, presst dann genug Luft durch die Kühleröffnung. Der Lüfter kann dadurch reduziert arbeiten oder ganz abschalten. Beide Zustände nutzen also unterschiedliche Druckquellen, und sie dürfen bei einer Bewertung des Kühlungswiderstands nicht vermischt werden. Ein Kühlungswiderstand, der bei hohem Tempo mit passiver Staudruckkühlung gemessen wurde, sagt nichts darüber aus, wie sich dasselbe Fahrzeug im Stand mit aktivem Lüfterbetrieb verhält. Dort geht es ohnehin nicht um Fahrwiderstand, sondern um den Energiebedarf des Lüfters selbst.

Eine niedrigere Bauteiltemperatur ist noch kein Aerodynamik-Beweis

Wer nach einem Umbau am Kühlsystem eine niedrigere Kühlmittel-, Öl- oder Bremsentemperatur misst, hat einen echten und nützlichen Befund in der Hand. Was dieser Befund aber nicht automatisch zeigt, ist der aerodynamische Preis, den diese niedrigere Temperatur gekostet hat. Eine Temperaturmessung sagt etwas über das Ergebnis der Kühlung aus. Sie sagt nichts über den Widerstand, der auf dem Weg dorthin entstanden ist.

Der Grund dafür ist einfach: Öffnungszustand, Druckverhältnisse an der Kühlfläche und die aerodynamische Nebenwirkung der Luftführung sind eigenständige Größen, die eine reine Temperaturmessung gar nicht erfasst. Zwei Fahrzeuge können exakt dieselbe niedrigere Bauteiltemperatur erreichen. Eines schafft das über eine sparsam bemessene, gut angebundene Öffnung. Das andere über eine großzügig aufgerissene Fläche mit spürbar höherem Widerstand. Wer aus einer guten Kühlleistung automatisch auf einen geringen aerodynamischen Nachteil schließt, verwechselt zwei unterschiedliche Messgrößen miteinander.

Was der Zielkonflikt für Umbauten am Kühlsystem bedeutet

Für alle, die über einen größeren Ladeluftkühler, eine vergrößerte Kühleröffnung, einen entfernten Gitterrost im Grill oder zusätzliche Lufteinlässe nachdenken, folgt aus dem bisher Gesagten eine klare Konsequenz für den Kühlungswiderstand. Jede dieser Maßnahmen verändert nicht nur die Kühlung, sondern immer auch die Aerodynamik der Fahrzeugfront. Eine größere Öffnung kann tatsächlich mehr Kühlleistung bringen. Sie kann aber auch nur mehr Widerstand bei gleicher Kühlwirkung erzeugen — je nachdem, wie sauber die Luft danach durch das Fahrzeug geführt und wieder abgeführt wird. Ohne eine Messung am konkreten Fahrzeug lässt sich das vorab kaum verlässlich vorhersagen.

Dazu kommt eine rechtliche Ebene, die bei sichtbaren Eingriffen an Front, Kühlergrill oder Unterboden schnell übersehen wird.

Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Genau hier fängt für viele Umbauten am Kühlsystem der eigentliche Prüfaufwand an. Ein zusätzlicher Lufteinlass verändert oft mehr als nur die Optik. Er kann die Kühlluftführung ändern, die bei der Genehmigung des Fahrzeugs zugrunde gelegt wurde. Damit stellt sich die Frage, ob die ursprüngliche Betriebserlaubnis in diesem Punkt noch trägt. Wer unsicher ist, prüft besser vorher, welche Nachweise für ein bestimmtes Bauteil vorliegen und ob eine Abnahme nötig ist, statt sich im Nachhinein mit der Frage auseinanderzusetzen.

Häufige Fragen

Einordnung: wo die Regeln stehen

Dieser Beitrag erklärt ein physikalisches und technisches Prinzip, macht dabei aber an einer Stelle auch eine Aussage über die Zulassungskette eines Fahrzeugs. Die folgenden Fundstellen tragen genau diese Aussage sowie die Herstellerangaben und die physikalischen Grundlagen, auf denen der Text aufbaut.
