Kühlerjalousie und Luftklappen: Funktion, Störung und Thermik im Log

Was eine Kühlerjalousie wirklich macht

Eine aktive Kühlerjalousie sitzt vor dem Kühler, oft auch vor dem Klimakondensator, und besteht aus mehreren beweglichen Lamellen. Im englischen Sprachgebrauch heißt dasselbe Bauteil Active Grille Shutter oder Air Shutter, gemeint ist immer dieselbe Funktion. Anders als ein klassischer, fester Kühlergrill kann sie der Fahrtsituation folgen und ihre Stellung aktiv verändern. Genau darin liegt der Unterschied zu älteren Fahrzeugen, bei denen die Kühlluft immer ungehindert durch den Grill strömt, ob sie gebraucht wird oder nicht.

Die Kühlerjalousie verfolgt zwei Ziele gleichzeitig, und das macht sie technisch interessant. Erstens verbessert eine geschlossene Jalousie die Aerodynamik, weil weniger Luft durch den Motorraum strömen und dort verwirbeln muss. Zweitens beschleunigt eine geschlossene Jalousie nach dem Kaltstart den Warmlauf, weil weniger kühle Luft am Motor und am Kühlmittel vorbeistreicht. Beide Effekte wirken in dieselbe Richtung, solange kein zusätzlicher Kühlbedarf besteht — deshalb bleibt die Jalousie im Alltag öfter geschlossen, als viele Fahrer annehmen.

Sobald der Kühlbedarf steigt, kehrt sich die Priorität um. Eine hohe Kühlmitteltemperatur, ein hoher Klimaanlagen-Druck oder eine anhaltend hohe Motorlast lassen das Steuergerät die Lamellen öffnen, selbst wenn das mehr Luftwiderstand bedeutet. Die Kühlerjalousie ist damit kein reines Aero-Bauteil und kein reines Kühlbauteil, sondern ein Kompromiss, der je nach Situation neu ausgehandelt wird. Wer das nicht im Kopf hat, hält eine geschlossene Stellung bei Autobahntempo schnell für einen Fehler, obwohl sie unter den gegebenen Temperaturen völlig normal sein kann.

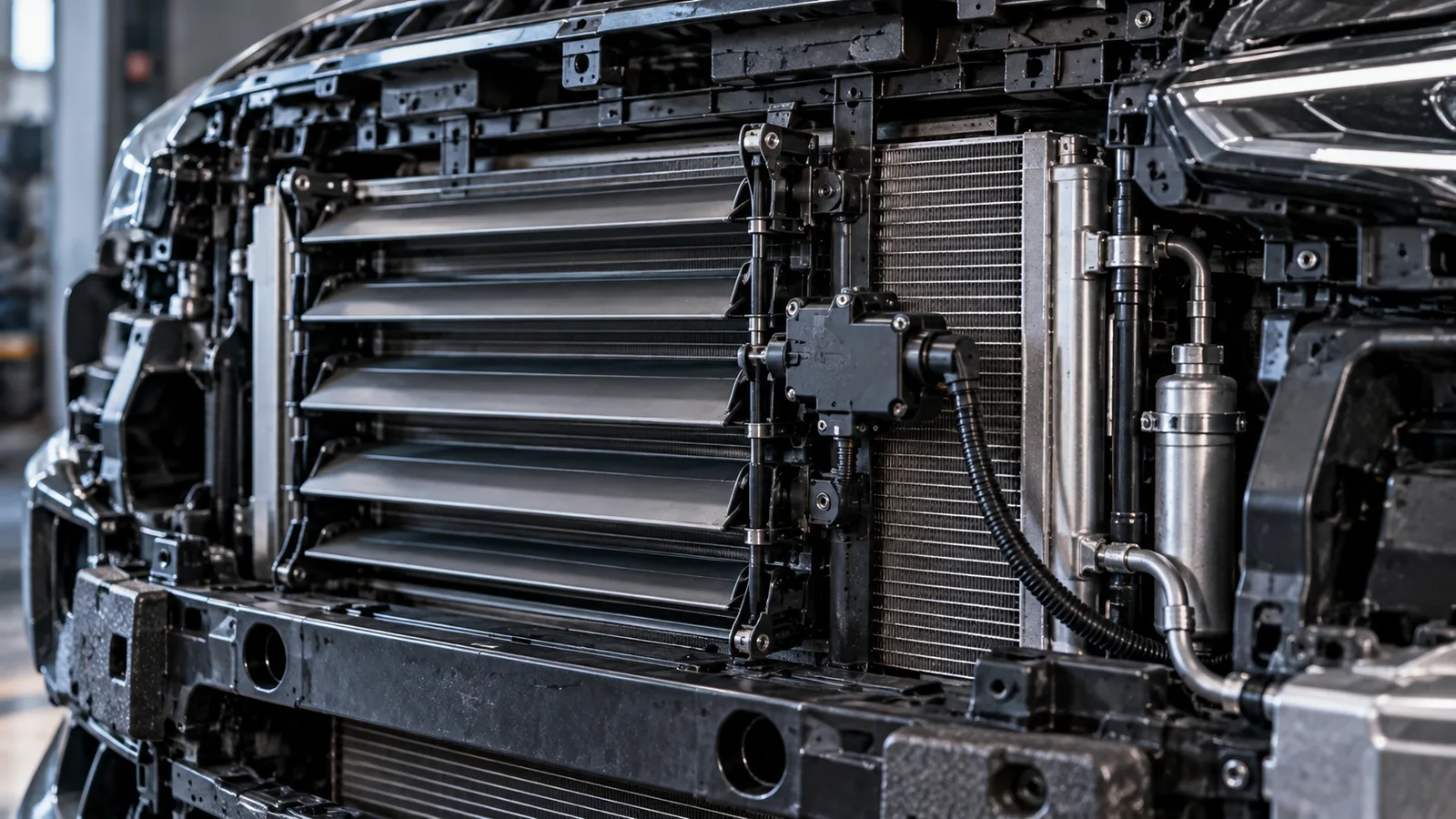

Aufbau: Lamellen, Aktuator und Ansteuerung

Mechanisch besteht eine Kühlerjalousie aus einem Rahmen mit mehreren parallelen Lamellen, die über eine gemeinsame Gestängeleiste verbunden sind. Ein einzelner Aktuator bewegt diese Leiste und damit alle Lamellen gleichzeitig, meist über einen kleinen Elektromotor mit Getriebe. Manche Fahrzeuge verbauen zwei getrennte Baugruppen übereinander, eine für den oberen und eine für den unteren Kühlereinlass, mit jeweils eigenem Aktuator und eigener Ansteuerung. Diese Aufteilung erklärt, warum ein Fahrzeug manchmal nur einen von zwei möglichen Fehlercodes für die Jalousie zeigt.

Der Aktuator selbst meldet dem Steuergerät in der Regel nicht nur, wohin er fahren soll, sondern auch, wo er sich gerade befindet. Diese Rückmeldung kommt meist über ein Potentiometer oder einen Hallsensor im Aktuatorgehäuse und liefert die sogenannte Ist-Stellung. Ohne diese Rückmeldung wüsste das Steuergerät nur, welchen Befehl es gesendet hat, nicht aber, ob die Lamellen tatsächlich reagiert haben. Genau dieser Unterschied zwischen Befehl und Rückmeldung ist später der Schlüssel zur Diagnose.

Angesteuert wird der Aktuator meist über den Fahrzeugbus, seltener über ein einfaches PWM-Signal direkt vom Motorsteuergerät. Ein Softwarealgorithmus berechnet daraus eine Soll-Stellung zwischen vollständig geschlossen und vollständig geöffnet, oft auch Zwischenstellungen für eine feinere Regelung. Diese Soll-Stellung wandert als Kommando zum Aktuator, während die Ist-Stellung denselben Weg zurück nimmt. Beide Werte lassen sich mit einem geeigneten Diagnosegerät parallel auslesen, was für die spätere Fehlersuche entscheidend ist.

Wann das Steuergerät öffnet und wann es schließt

Die wichtigste Eingangsgröße für die Kühlerjalousie ist die Kühlmitteltemperatur. Steigt sie über einen im Steuergerät hinterlegten Schwellenwert, öffnet die Jalousie, unabhängig davon, wie schnell das Fahrzeug gerade fährt. Sinkt die Temperatur wieder ausreichend, schließt sie erneut, sofern kein anderer Grund dagegenspricht. Dieses Verhalten erklärt, warum die Jalousie im Stadtverkehr bei sommerlichen Temperaturen deutlich öfter öffnet als auf einer kühlen Landstraße.

Eine zweite, oft unterschätzte Eingangsgröße ist der Hochdruck der Klimaanlage. Läuft der Klimakompressor unter hoher Last, etwa bei starker Sonneneinstrahlung und aktivierter Kühlung, steigt der Druck im Kältemittelkreislauf, und der Kondensator vor dem Kühler braucht mehr Luftdurchsatz. Das Steuergerät öffnet die Jalousie dann auch dann, wenn die Kühlmitteltemperatur selbst noch unauffällig ist. Wer eine Jalousie ausschließlich über die Motortemperatur erklärt, übersieht diesen zweiten, eigenständigen Regelpfad.

Drittens spielt die Fahrsituation eine Rolle, wenn auch indirekter als oft angenommen. Bei niedriger Geschwindigkeit strömt weniger Fahrtwind durch den Kühlergrill, während der Motor bei Last trotzdem viel Wärme abgeben muss. Genau diese Kombination aus wenig Fahrtwind und hoher Last, etwa beim Anhängerbetrieb oder an einer steilen Steigung, zwingt die Jalousie besonders zuverlässig in die geöffnete Stellung. Bei hohem Autobahntempo mit moderater Last dagegen bleibt sie häufiger geschlossen, weil die Aerodynamik hier den größten Nutzen bringt und die Kühlreserve meist ausreicht.

Mechanische Störungen: Schmutz, Eis und Unfallschaden

Die Kühlerjalousie sitzt an einer der ungünstigsten Stellen im gesamten Fahrzeug, direkt im Spritzwasserbereich hinter dem Stoßfänger. Schmutz, Laub, Insekten und Streusalz sammeln sich dort mit der Zeit an und können die Lamellen mechanisch blockieren. Besonders im Winter kommt gefrierendes Schmelzwasser hinzu, das die Klappen regelrecht festfrieren lässt, bevor der Aktuator überhaupt versucht, sie zu bewegen. In diesem Fall meldet der Aktuator meist eine Abweichung zwischen Soll- und Ist-Stellung, weil er gegen einen mechanischen Widerstand ankämpft.

Auch ein Unfallschaden im Frontbereich zählt zu den häufigen mechanischen Ursachen, selbst wenn er auf den ersten Blick harmlos wirkt. Ein leichter Parkrempler kann die Lamellen verbiegen oder das Gestänge aus seiner Führung drücken, ohne dass am Stoßfänger sichtbare Spuren bleiben. Der Aktuator versucht dann weiterhin brav, seinen Sollwert zu erreichen, kommt aber wegen der verformten Mechanik nicht mehr vollständig durch. Solche Fälle zeigen sich im Log oft als eine Position, die konstant knapp neben dem Sollwert hängen bleibt, statt ihn exakt zu erreichen.

Seltener, aber ebenfalls mechanisch bedingt, sind ausgeleierte Lager oder ein gebrochenes Verbindungsgestänge zwischen Aktuator und Lamellen. Hier bewegt sich der Aktuator selbst frei und ohne erkennbaren Widerstand, die Kraft kommt aber nicht mehr bei den Lamellen an. Das Fahrzeug meldet in diesem Fall häufig eine Stellung, die sich zwar plausibel verändert, aber nicht zur tatsächlich sichtbaren Position der Klappen passt. Eine kurze Sichtprüfung von außen klärt diesen Verdacht meist schneller als jede Diagnosesoftware.

Elektrische Störungen: Aktuator, Steckverbinder und Kabel

Neben mechanischen Ursachen fallen Kühlerjalousien regelmäßig durch elektrische Defekte aus. Der Aktuatormotor selbst kann nach vielen Betriebszyklen verschleißen, insbesondere das kleine Kunststoffgetriebe im Inneren, das bei winterlichem Festfrieren zusätzlich belastet wird. Ist der Motor durchgebrannt oder das Getriebe gebrochen, reagiert der Aktuator überhaupt nicht mehr auf Kommandos, und die Jalousie verharrt in ihrer letzten Position. Diese Fehlerart ist die eindeutigste, weil Soll- und Ist-Stellung dauerhaft auseinanderlaufen, ohne dass sich die Ist-Stellung jemals verändert.

Häufiger als ein kompletter Motorausfall sind Probleme am Steckverbinder. Weil die Jalousie im Spritzwasserbereich verbaut ist, korrodieren die Kontakte dort schneller als an geschützteren Stellen im Motorraum. Eine korrodierte oder lockere Verbindung führt zu einem unterbrochenen oder sporadisch schwankenden Signal, was sich im Log als kurze, unregelmäßige Aussetzer bei der Ist-Stellung zeigt. Solche Aussetzer sind besonders tückisch, weil sie bei einer einmaligen Prüfung im Stand oft gar nicht auftreten und erst während der Fahrt sichtbar werden.

Ein dritter elektrischer Fehlerpfad betrifft die Kabelführung selbst. Durch die ständige Bewegung im Frontbereich, kombiniert mit Vibration und Temperaturwechseln, können Leitungen an Scheuerstellen brechen oder einen Kurzschluss bekommen. Das Steuergerät reagiert darauf häufig mit einer generellen Fehlermeldung zum Stromkreis, nicht speziell zur Position, weil es den Fehler eher elektrisch als mechanisch einordnet. Eine Sichtprüfung der Kabelführung entlang der Bewegungsbahn der Jalousie gehört deshalb in jede gründliche Diagnose.

Wenn die Jalousie dauerhaft geschlossen bleibt

Bleibt die Kühlerjalousie fälschlich geschlossen, verliert der Kühler genau dann Luftdurchsatz, wenn er ihn am dringendsten braucht. Im normalen Fahrbetrieb bei moderatem Tempo fällt das häufig zunächst gar nicht auf, weil die Kühlreserve des Systems kleine Abweichungen abfängt. Kritisch wird es bei Kombinationen aus hoher Last und wenig Fahrtwind, also beim Anhängerbetrieb, bei einer langen Steigung oder im zähen Stop-and-go-Verkehr an einem heißen Tag. Genau dort steigt die Kühlmitteltemperatur dann spürbar über ihren üblichen Bereich.

Ein zweites, sehr zuverlässiges Anzeichen ist der Kühlerlüfter. Er muss die fehlende Luft aus der geschlossenen Jalousie kompensieren. Deshalb läuft er häufiger, länger und öfter auf der höheren Stufe, selbst bei Fahrsituationen, in denen er sonst kaum anspringt. Ein auffällig oft laufender Lüfter bei ansonsten unauffälliger Fahrweise ist deshalb ein guter erster Hinweis, bevor überhaupt ein Fehlercode gesetzt wird. Manche Steuergeräte erkennen die dauerhaft geschlossene Stellung selbst und hinterlegen frühzeitig einen Eintrag, andere warnen erst, wenn die Temperatur wirklich kritisch wird. Warum Kühler und Lüfter bei Hitze nicht mehr mitkommen, hat dieselbe Wurzel wie eine dauerhaft geschlossene Jalousie: Der geschlossene Luftweg fehlt genau dann, wenn er am dringendsten gebraucht wird.

Bleibt der Zustand unbemerkt, drohen am Ende die klassischen Überhitzungsfolgen: eine Warnleuchte für die Kühlmitteltemperatur, im schlimmsten Fall Dampf aus dem Motorraum oder austretendes Kühlmittel am Ausgleichsbehälter. Bis dahin ist es aber ein langer Weg, auf dem sich der Fehler über Lüfterlaufzeit und leicht erhöhte Temperaturen bereits deutlich vorher ankündigt. Wer diese frühen Signale ernst nimmt, spart sich die teurere Reparatur am Ende der Kette.

Wenn die Jalousie dauerhaft offen bleibt

Der umgekehrte Fehler wirkt zunächst harmloser, ist aber ebenfalls real. Bleibt die Jalousie dauerhaft geöffnet, strömt nach dem Kaltstart mehr kühle Luft am Motor vorbei als vorgesehen, und der Motor braucht länger, um seine Betriebstemperatur zu erreichen. In der kalten Jahreszeit ist das spürbar. Die Innenraumheizung liefert langsamer warme Luft, und der Motor läuft länger in einem Bereich, in dem Reibung und Verschleiß etwas höher liegen als im warmgelaufenen Zustand.

Bei hohem Tempo kommt ein zweiter, kleinerer Effekt hinzu. Eine offene Jalousie erhöht den Luftwiderstand gegenüber der geschlossenen Stellung, weil mehr Luft ungebremst durch den Motorraum strömt und dort verwirbelt. Dieser Effekt fällt im Alltag meist gering aus, macht sich aber bei konstant hohem Autobahntempo über längere Strecken in einem leicht höheren Verbrauch bemerkbar. Anders als bei einer geschlossenen Fehlstellung droht hier keine akute Überhitzung, weshalb dieser Fehler häufig länger unbemerkt bleibt. Wie sich dieser Zusatzwiderstand einordnen lässt, zeigt erst die Kombination aus cW-Wert und Stirnfläche als CdA.

Genau diese Unauffälligkeit macht die dauerhaft offene Jalousie diagnostisch tückisch. Ohne Warnleuchte und ohne spürbare Fahrveränderung bleiben oft nur zwei Hinweise: ein leicht höherer Verbrauch und ein etwas trägerer Warmlauf. Beides lässt sich leicht auf andere Ursachen schieben. Erst ein Blick ins Log, der die Ist-Stellung über mehrere Kaltstarts hinweg mit der erwarteten Soll-Stellung vergleicht, bringt hier wirklich Klarheit.

Fehlercodes: was das Steuergerät wirklich meldet

Für aktive Kühlerjalousien existiert im generischen OBD-II-Standard eine eigene Codefamilie, die üblicherweise mit den Ziffern 059 beginnt. Ein solcher Code beschreibt typischerweise ein Performance-Problem, also eine Jalousie, die nicht wie kommandiert öffnet, schließt oder eine Zwischenstellung erreicht. Ob und in welcher genauen Ausprägung ein Fahrzeug diese Codefamilie überhaupt nutzt, hängt stark vom Modell und vom verbauten System ab. Pauschal gilt hier wenig — geprüft werden muss immer am konkreten Fahrzeug.

Neben dem eigentlichen Performance-Code setzen viele Systeme zusätzlich einen Kommunikationscode, wenn der Aktuator gar nicht mehr antwortet. Das Steuergerät unterscheidet damit sauber zwischen zwei sehr unterschiedlichen Fehlerbildern. Einerseits eine Jalousie, die zwar erreichbar ist, ihre Sollposition aber nicht einhält. Andererseits eine Jalousie, mit der überhaupt keine Verbindung mehr zustande kommt. Diese Unterscheidung entscheidet direkt darüber, ob eher ein mechanisches Problem oder eher ein elektrisches Problem am Steckverbinder oder an der Leitung wahrscheinlich ist.

Wichtig ist dabei: Ein gesetzter Fehlercode beweist für sich genommen noch keinen bestimmten Defekt. Er zeigt nur, dass eine Abweichung erkannt wurde, nicht warum. Erst die Kombination aus Fehlercode, den dazugehörigen Freeze-Frame-Daten und dem eigentlichen Log aus Soll- und Ist-Stellung liefert eine belastbare Aussage. Sie zeigt, ob Schmutz, ein Unfallschaden, ein Motorausfall oder ein Steckverbinder verantwortlich ist.

Wie sich eine Störung im Thermik-Log zeigt

Ein brauchbarer Thermik-Log für die Kühlerjalousie braucht mindestens vier Kanäle auf derselben Zeitbasis: die Soll-Stellung, die Ist-Stellung, die Kühlmitteltemperatur und die Fahrgeschwindigkeit. Erst im Zusammenspiel dieser vier Werte wird sichtbar, ob ein Verhalten normal oder auffällig ist. Ein einzelner Wert für sich, etwa nur die Kühlmitteltemperatur an einem einzigen Zeitpunkt, sagt über die Jalousie fast nichts aus.

Praktisch heißt das: Steigt die Kühlmitteltemperatur über den Schwellenwert, muss die Soll-Stellung im Log kurz danach auf „offen“ oder zumindest auf eine größere Öffnung wechseln. Folgt die Ist-Stellung diesem Sollwert innerhalb weniger Sekunden, arbeitet die Jalousie korrekt, selbst wenn die Temperatur kurzzeitig angestiegen war. Bleibt die Ist-Stellung dagegen unverändert, obwohl die Soll-Stellung längst „offen“ fordert, ist das der klarste Beleg für eine echte Störung und nicht nur für eine normale Regelverzögerung.

Sinnvoll ist zusätzlich ein Blick auf den Lüfter-Betrieb im selben Zeitfenster. Springt der Lüfter ungewöhnlich früh und ungewöhnlich lange ein, obwohl die Jalousie laut Log längst geöffnet haben sollte, ist das ein Warnzeichen. Es deutet eher auf eine mechanische Blockade hin, die der Aktuator zwar meldet, aber nicht überwinden kann. Bei einer aktivierten Klimaanlage gehört auch deren Hochdruck mit in den Vergleich. Ein ungewöhnlich hoher Druck bei angeblich geöffneter Jalousie kann auf eine Verschmutzung vor dem Kondensator statt vor dem Kühler selbst hindeuten.

Am aussagekräftigsten wird der Log-Vergleich über mehrere Fahrzyklen hinweg, nicht anhand einer einzelnen Fahrt. Ein einmaliger Ausreißer kann noch Zufall sein, ein wiederkehrendes Muster über mehrere Kaltstarts oder mehrere Lastwechsel hinweg dagegen deutlich seltener. Wer nur eine einzige Momentaufnahme betrachtet, verwechselt schnell eine normale, kurzzeitige Regelbewegung mit einem echten Defekt.

Diagnoseablauf Schritt für Schritt

Am Anfang jeder Diagnose steht die Sichtprüfung. Der Zugang zu den Lamellen liegt meist hinter dem Stoßfänger oder direkt vor dem Kühlergrill und lässt sich häufig auch ohne vollständige Demontage einsehen. Geprüft wird, ob Schmutz, Laub oder Eis die Bewegung behindern und ob am Gestänge oder an den Lamellen selbst sichtbare Verformungen erkennbar sind.

Danach folgt der elektrische Grundtest. Viele Diagnosegeräte bieten eine eigene Stellglied-Testfunktion, mit der die Jalousie einmal hörbar den kompletten Weg von geschlossen bis offen durchfährt. Reagiert der Aktuator gar nicht, ist ein elektrischer Defekt wahrscheinlicher als ein mechanischer. Reagiert er hörbar, aber ohne dass sich die Lamellen sichtbar bewegen, spricht das eher für ein gebrochenes Gestänge oder ein durchgerutschtes Getriebe.

Im dritten Schritt lohnt sich eine Sichtprüfung des Steckverbinders und der Leitung entlang ihres Verlaufs, besonders an Stellen, wo Kabel Bewegungen des Aktuators mitmachen müssen. Korrosion, angescheuerte Isolierung oder ein loser Sitz lassen sich oft schon mit bloßem Auge erkennen, ohne dass ein Messgerät nötig wäre. Erst danach folgt der eigentliche Log-Abgleich aus Soll-Stellung, Ist-Stellung, Kühlmitteltemperatur und Geschwindigkeit über mehrere Fahrzyklen, wie im vorherigen Abschnitt beschrieben.

Zum Schluss gehört eine bewusste Ausschlussprüfung dazu. Auch ein defektes Thermostat oder eine schwache Wasserpumpe können eine zu hohe Kühlmitteltemperatur verursachen, ganz ohne dass die Kühlerjalousie selbst betroffen ist. Zeigt das Log eine korrekt öffnende Jalousie bei trotzdem steigender Temperatur, liegt die Ursache mit hoher Wahrscheinlichkeit woanders im Kühlkreislauf, nicht an den Klappen selbst.

Kühlerjalousie, Umbau und die Betriebserlaubnis

Wer eine defekte Kühlerjalousie dauerhaft mechanisch fixiert, etwa fest verschlossen mit Klebeband oder Kabelbindern, greift in ein System ein. Es wurde vom Hersteller für Abgasverhalten, Verbrauch und Kühlung gemeinsam ausgelegt. Eine dauerhaft geschlossene Jalousie kann unter Last die Kühlung so weit einschränken, dass sich das Abgas- oder Geräuschverhalten des Fahrzeugs gegenüber dem genehmigten Zustand verschlechtert. Genau das ist der Punkt, an dem eine vermeintlich kleine Notlösung eine rechtliche Dimension bekommt.

Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Praktisch bedeutet das für die Kühlerjalousie: Eine defekte Jalousie sauber zu reparieren oder mit einem passenden, für das Fahrzeug freigegebenen Ersatzteil zu tauschen, ändert am Genehmigungszustand nichts. Ein dauerhafter Umbau, der die vorgesehene Regelung faktisch außer Kraft setzt, ist dagegen etwas anderes. Genau bei einer solchen Änderung muss die Zulassungskette geprüft werden, bevor das Fahrzeug wieder auf öffentlichen Straßen bewegt wird. Die vollständigen Fundstellen dazu stehen im Einordnungsblock am Ende dieses Beitrags.

Wartung und worauf beim Ersatzteil zu achten ist

Eine Kühlerjalousie braucht im Vergleich zu vielen anderen Bauteilen wenig regelmäßige Pflege. Trotzdem hilft eine einfache Gewohnheit: Wer beim Frühjahrs- oder Herbstcheck kurz einen Blick auf den Bereich vor dem Kühler wirft, entdeckt Laub, Schmutz oder beginnende Korrosion am Steckverbinder oft, bevor daraus ein echter Fehler wird. Diese Sichtprüfung dauert wenige Minuten und lässt sich mit anderen Routinearbeiten am Fahrzeug gut verbinden.

Beim Ersatzteil selbst lohnt sich ein Blick auf mehr als nur den Preis. Die Kühlerjalousie ist ein System aus Lamellen, Gestänge, Aktuator und Steckverbindung, und nicht jedes Nachbauteil bildet alle vier Komponenten mit derselben Passgenauigkeit nach wie das Originalteil. Eine schlecht passende Lamellenmechanik kann neue Undichtigkeiten oder Klemmpunkte erzeugen, die sich erst nach einigen Wochen im Betrieb bemerkbar machen.

Sinnvoll ist außerdem, nach einem Tausch die Funktion einmal aktiv zu prüfen, statt sich allein darauf zu verlassen, dass die Warnleuchte verschwunden ist. Ein kurzer Stellglied-Test und ein Blick auf die Ist-Stellung im Log zeigen zuverlässig, ob der neue Aktuator tatsächlich vollständig öffnet und schließt. Diese wenigen Minuten zusätzlicher Prüfung ersparen im Zweifel eine erneute Fehlersuche, wenn das Problem nach kurzer Zeit wieder auftaucht.
