Sitzbelegungssensor: wie das Auto entscheidet, ob der Airbag auslöst

Was der Sitzbelegungssensor wirklich meldet

Ein Sitzbelegungssensor beantwortet zunächst nur eine einzige Frage: Liegt auf dem Sitz eine Last, die sich physikalisch wie eine Person verhält? Das klingt einfach, ist es aber nicht. Ein schwerer Rucksack, eine Getränkekiste oder ein feuchtes Sitzkissen erzeugen ähnliche Druckmuster wie ein leichter Mensch. Deshalb arbeitet kein modernes Rückhaltesystem mit nur einem Sensorwert. Die Frage, die den Airbag am Ende interessiert, lautet nicht „liegt Gewicht auf dem Sitz“, sondern „sitzt dort ein Erwachsener, ein Kind, ein Kindersitz oder niemand“. Genau diese Unterscheidung heißt Insassenklassifizierung, und der Sitzbelegungssensor ist ihr wichtigster, aber eben nicht ihr einziger Baustein. Liest du nur diesen einen Wert aus, siehst du also nie das vollständige Bild.

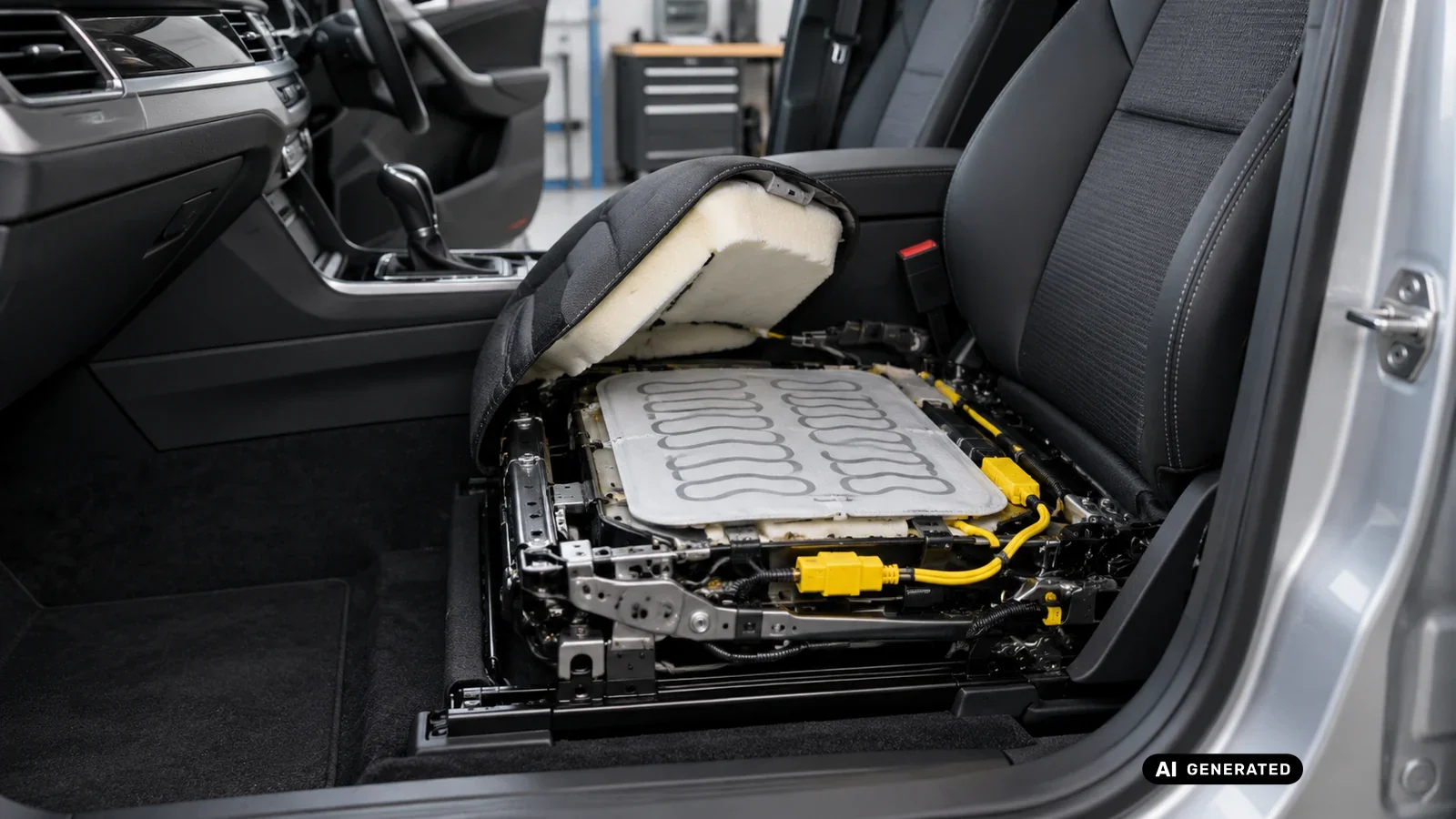

Technisch sitzt der Sensor meist als Drucksensormatte oder als Dehnmessstreifen im Sitzgestell, je nach Hersteller und Baujahr unterschiedlich ausgeführt. Er liefert einen kontinuierlichen Wert an das Airbag-Steuergerät, keinen einfachen Ein-Aus-Zustand. Aus diesem Wert allein lässt sich noch keine sichere Entscheidung treffen, weil Temperatur, Sitzverstellung und Alterung der Matte den Messwert verschieben können. Das Steuergerät muss den Wert deshalb einordnen, bevor es ihn nutzt. Diese Einordnung ist der eigentliche Kern der Klassifizierungsfunktion, nicht der Sitzbelegungssensor selbst.

Drei Signale, ein Bild: Gewicht, Gurtschloss, Sitzposition

Sitzbelegungssensor, Gurtschlossschalter und Sitzpositionssensor sind voneinander unabhängige Eingangssignale, die erst gemeinsam ein belastbares Bild ergeben. Der Gurtschlossschalter meldet, ob das Gurtschloss auf dem Beifahrersitz eingerastet ist. Der Sitzpositionssensor erfasst, wie weit der Sitz nach vorn oder hinten geschoben ist, weil eine sehr weit vorn sitzende Person näher am Airbagmodul sitzt und dadurch ein anderes Auslöseverhalten braucht. Keines dieser drei Signale beweist für sich allein etwas. Erst die Kombination erlaubt eine Aussage, die belastbar genug für eine Sicherheitsfunktion ist.

Wie eng diese drei Bauteile zusammenhängen, siehst du am deutlichsten, wenn du sie nicht als Einzelteile, sondern als ein gemeinsames Rückhaltesystem betrachtest. Sitz, Gurt und Airbag sind konstruktiv aufeinander abgestimmt, und keines der drei Teile lässt sich seriös getrennt vom Rest bewerten. Der Beitrag Sportsitze, Lenkrad und Gurte erklärt, warum genau dieses Zusammenspiel bei jedem Umbau als Ganzes geprüft werden muss und nicht Bauteil für Bauteil.

Aus diesem Grund kann ein einzelnes vermeintlich unauffälliges Signal trotzdem zu einem falschen Gesamtbild führen. Ein eingerastetes Gurtschloss ohne angelegten Gurt ist ein bekanntes Beispiel: Der Schalter meldet „geschlossen“, obwohl niemand gesichert ist. Für sich genommen ist das kein Fehler des Bauteils, sondern eine Grenze der Messmethode. Deshalb verlässt sich kein Hersteller auf ein einzelnes Signal, wenn eine Entscheidung über Auslösung oder Unterdrückung eines Airbags ansteht.

Wie die Airbag-Steuerung aus den Signalen eine Entscheidung baut

Zulieferer wie Bosch führen die Zusammenführung dieser Signale ausdrücklich als eigene Funktion im Airbag-Steuergerät, häufig als sogenannte Occupant-Classification-Funktion bezeichnet. Diese Funktion bewertet die Sensordaten kontinuierlich und leitet daraus einen Klassifizierungsstatus ab, etwa „Erwachsener“, „Kind“, „Kindersitz erkannt“ oder „unbelegt“. Dieser Status entscheidet mit, ob der Beifahrerairbag im Ernstfall überhaupt scharf ist. Bei manchen Systemen beeinflusst er zusätzlich, mit welcher Kraft ein Airbag auslöst, wenn eine mehrstufige Zündung vorhanden ist.

Wichtig ist dabei die saubere Trennung zwischen Sollwert, Istwert und Status. Ein Sollwert beschreibt eine Anforderung des Systems, ein Istwert den tatsächlich gemessenen oder modellierten Zustand, und ein Status ist das Ergebnis einer Entscheidung des Steuergeräts. Wer diese drei Ebenen vermischt, hält schnell ein bewusst zurückhaltendes System für ein defektes. Ein Beifahrerairbag, der in einer bestimmten Konstellation absichtlich deaktiviert bleibt, ist kein Fehler, sondern das erwartete Ergebnis der Klassifizierung.

Diese Entscheidung entsteht nicht isoliert im Airbagmodul, sondern im Zusammenspiel mit dem restlichen Fahrzeugnetzwerk. Das Steuergerät empfängt und sendet Statuswerte über den Fahrzeugbus, und ein Fehler auf dieser Übertragungsstrecke kann eine korrekt gemessene Klassifizierung trotzdem verfälschen, bevor sie ankommt. Wie sich Signale auf dem CAN- oder LIN-Bus überhaupt technisch prüfen lassen, beschreibt der Beitrag CAN- und LIN-Bus messen im Detail.

Fehlerfrei heißt nicht automatisch richtig klassifiziert

Ein häufiger Denkfehler in der Werkstattpraxis lautet: Kein Fehlercode bedeutet richtige Klassifizierung. Das stimmt so nicht. Fehlerfreie Kommunikation zwischen Sitzbelegungssensor, Gurtschloss und Steuergerät bedeutet nur, dass die Übertragung funktioniert, nicht dass der zugrunde liegende physikalische Zustand korrekt erkannt wurde. Ein plausibel klingender Wert kann trotzdem falsch sein, wenn die Randbedingungen ungewöhnlich sind, etwa nach einem Sitzbezugwechsel, einer nachträglich montierten Sitzheizung oder einem eingebauten Zubehörteil, das die Drucklastverteilung verändert.

Deshalb solltest du dir einen Grundsatz merken, der auf den ersten Blick unbequem wirkt: Eine Beobachtung ist erst dann belastbar, wenn mindestens zwei unabhängige Signale in dieselbe Richtung zeigen. Zeigt das Gurtschloss „geschlossen“, der Sitzbelegungssensor aber „unbelegt“, hast du einen Widerspruch, den du klären musst, bevor irgendein Bauteil getauscht wird. Ein Widerspruch ist dabei kein Ärgernis, sondern diagnostisch wertvoll, weil er zwischen mehreren möglichen Ursachen unterscheiden hilft.

Nach einem Unfall wird diese Unterscheidung noch wichtiger, weil dann rückblickend rekonstruiert werden muss, welcher Status zum Auslösezeitpunkt tatsächlich vorlag. Genau dafür speichert das Airbag-Steuergerät Ereignisdaten, die sich im Nachhinein auslesen lassen. Wie diese Aufzeichnung funktioniert und was sie von einem gewöhnlichen Fehlerspeichereintrag unterscheidet, erklärt der Beitrag Airbag-Steuergerät nach dem Unfall.

Airbag-Abschaltung für den Kindersitz: eine geregelte Funktion

Die Abschaltung des Beifahrerairbags bei einem rückwärtsgerichteten Kindersitz gehört zu den bekanntesten Ergebnissen der Insassenklassifizierung. Sie ist eine geregelte, vom Hersteller vorgesehene Fahrzeugfunktion und keine Bastellösung. Erkennt das System die typische Signatur eines Kindersitzes, unterdrückt es die Auslösung, weil ein voll auslösender Airbag bei einem rückwärtsgerichteten Sitz die Kinder gefährden würde statt sie zu schützen. Diese Funktion ist also ausdrücklich gewollt und Teil der Serienauslegung, nicht ihr Gegenteil.

Genau deshalb ist die Grenze zu einer unzulässigen Deaktivierung wichtig. Ein per Hersteller vorgesehener Erkennungsmechanismus reagiert auf ein reales physikalisches Muster und lässt sich nicht mit einem einfachen Widerstandsstecker gleichsetzen, der dem Steuergerät einen bestimmten Zustand vortäuscht. Wo ein System eine echte Situation erkennt, wird kein Signal manipuliert, sondern eine vorgesehene Reaktion ausgelöst. Diese Trennung zwischen erkannter Situation und vorgetäuschtem Signal ist der eigentliche Unterschied zwischen zulässiger Funktion und unzulässigem Eingriff.

Was ein Sitz- oder Innenraumumbau für die Freigabe bedeutet

Nach einem Sitz- oder Innenraumumbau muss die Freigabe des Herstellers für das Rückhaltesystem beachtet werden. Das gilt unabhängig davon, ob der Umbau optisch oder funktional motiviert ist. Baust du einen Sportsitz mit anderer Kontur, ein anders gepolstertes Sitzkissen oder ein verändertes Gestell ein, kann sich die Drucklastverteilung auf dem Sitzbelegungssensor verschieben, ohne dass du am Sensor selbst etwas verändert hast. Für das Steuergerät sieht das dann nach einem veränderten Belegungsmuster aus, obwohl in Wahrheit nur der Sitz getauscht wurde.

Race-only-Sitze sind dabei ein besonders klares Beispiel, weil sie häufig gar keine Aufnahme für einen Sitzbelegungssensor vorsehen. Sie sind für den Rennstreckeneinsatz mit eigenen Rückhaltesystemen konzipiert, nicht für den Straßenbetrieb mit Serienairbag. Wo Motorsportteile am Straßenfahrzeug rechtlich stehen und warum „Race-only“ dort eine klare Grenze zieht, beschreibt der Beitrag Motorsportteile am Auto.

Die gleiche Logik gilt für Systeme, die auf andere Sensoren angewiesen sind. Wird nach einem Umbau die Sitzposition oder die Karosseriegeometrie verändert, kann das auch Assistenzsysteme betreffen, die auf denselben oder benachbarte Sensoren zugreifen. Wann eine Neukalibrierung nach einem Umbau notwendig wird und woran du das erkennst, zeigt der Beitrag Assistenzsysteme nach Tieferlegung und Umbau.

Warum Dummy-Widerstände und Emulatoren keine Reparatur sind

In Foren und manchen Werkstattkreisen kursiert die Idee, einen unplausiblen Wert des Sitzbelegungssensors mit einem Dummy-Widerstand oder einem Signal-Emulator zu übertünchen. Lass dich davon nicht täuschen: Das ist keine Diagnose und keine Reparatur, sondern das genaue Gegenteil davon. Ein Emulator ersetzt ein echtes, physikalisch begründetes Signal durch einen konstanten oder frei gewählten Wert. Das Steuergerät trifft seine Entscheidung dann auf Grundlage einer Information, die nichts mehr mit dem tatsächlichen Sitzzustand zu tun hat.

Das Ergebnis ist im schlechtesten Fall ein Airbag, der im Ernstfall genau falsch reagiert: Er löst aus, wo er es nicht sollte, oder er bleibt inaktiv, wo eine Person tatsächlich geschützt werden müsste. Eine seriöse Diagnose sucht deshalb immer die Ursache des unplausiblen Werts, nicht einen Weg, ihn verschwinden zu lassen. Diese Unterscheidung zwischen Ursachensuche und Symptombekämpfung ist in der Fahrzeugdiagnose keine Formalie, sondern der Kern der Arbeit.

Woran ein unplausibler Sitzbelegungswert wirklich liegen kann

Ein unplausibler Sitzbelegungswert kann mehrere, ganz unterschiedliche Ursachen haben. Möglich sind ein Defekt am Sitzbelegungssensor selbst, eine beschädigte oder korrodierte Verkabelung, eine verlorene Kalibrierung nach einem Softwareupdate oder eben ein Sitzumbau, der die mechanische Grundlage der Messung verändert hat. Diese Liste ist bewusst offen formuliert, weil eine vorschnelle Festlegung auf eine einzelne Ursache genau die Fehldiagnosen erzeugt, die in der Praxis am teuersten sind.

Eine oft übersehene Ursache liegt außerhalb des Sitzes selbst: elektromagnetische Störungen durch nachgerüstete Elektronik. Zusatzscheinwerfer, ungeschirmte Verstärkerkabel oder ein schlecht verlegtes Nachrüstgerät können empfindliche Sensorsignale beeinflussen, ohne dass am Sitz selbst irgendetwas verändert wurde. Warum Nachrüstteile im Fahrzeug überhaupt stören können und was die einschlägige Norm dazu verlangt, erklärt der Beitrag EMV im Kfz.

Deshalb beginnt eine gute Fehlersuche grundsätzlich außerhalb des verdächtigten Bauteils: Versorgung und Masse zuerst, dann Netzwerkstatus, dann Sensorplausibilität, dann Freigabebedingungen und erst zum Schluss der Sitzbelegungssensor als vermeintlicher Übeltäter. Diese Reihenfolge schützt zuverlässig vor unnötigem Teiletausch, weil sie die wahrscheinlichsten und billigsten Ursachen zuerst ausschließt.

Die richtige Prüfreihenfolge bei widersprüchlichen Signalen

Beobachtest du widersprüchliche Signale an Sitzbelegungssensor, Gurtschloss oder Sitzposition, solltest du nicht raten, sondern strukturiert vorgehen. Der erste Schritt ist immer der Messaufbau selbst: Stimmen Zeitbasis und Skalierung deiner aufgezeichneten Werte überhaupt? Ein zu langsam aufgezeichneter Wert kann kurze, aber relevante Spitzen komplett verschlucken. Der zweite Schritt prüft die Sensorplausibilität gegen eine bekannte Referenzsituation, etwa einen leeren Sitz oder eine eindeutig erwachsene Person mit angelegtem Gurt.

Erst danach folgt die Betriebsmodusfrage: Läuft das Fahrzeug in einem Zustand, der die Klassifizierung ohnehin beeinflusst, etwa direkt nach dem Start oder während einer laufenden Kalibrierungsroutine? Viele moderne Steuergeräte benötigen nach bestimmten Ereignissen eine kurze Anlaufzeit, bevor ein stabiler Klassifizierungsstatus vorliegt. Misst du genau in diesem Fenster, hältst du einen normalen Übergangszustand leicht für einen Fehler.

Ein Punkt gehört an dieser Stelle klar ausgesprochen: Diese Prüfreihenfolge dient der Ursachenfindung, nicht der Umgehung von Schutzfunktionen. Jede Diagnose endet dort, wo sie in Hersteller- oder Fachverfahren übergeht, die spezielle Prüfmittel oder geschultes Personal voraussetzen. Der Zugriff auf tiefere Diagnosefunktionen ist bei modernen Fahrzeugen ohnehin nicht mehr frei verfügbar, sondern läuft über ein kontrolliertes Freigabeverfahren. Wie dieses Verfahren technisch funktioniert, beschreibt der Beitrag Secure Gateway im Auto.

Welche Normen die Klassifizierung technisch absichern

Passive Sicherheit ist international durch UN-Regelungen abgesichert, die einzelne Komponenten und Crashlastfälle getrennt behandeln. Für Rückhaltesysteme und Kindersitzbefestigungen sind mehrere solcher Regelungen relevant, jeweils mit eigenem Anwendungsbereich. Sie decken unterschiedliche Bauteile und Aufprallszenarien ab und lassen sich deshalb nicht zu einem einzigen pauschalen „Crashstandard“ zusammenfassen. Wer eine Norm zitiert, sollte deshalb immer benennen, welchen Teilbereich sie tatsächlich regelt.

Eine ausführliche Übersicht, welche dieser Regelungen welchen Aufprall und welches Bauteil prüft, liefert der Beitrag Crashtest-Normen UN R94, R95, R135 und R137. Für die Insassenklassifizierung selbst ist wichtig: Die Funktion wird nicht isoliert bewertet, sondern immer als Bestandteil des gesamten Rückhaltesystems geprüft.

Wo die Insassenklassifizierung an andere Systeme grenzt

Insassenklassifizierung ist kein isoliertes Feature, sondern eingebettet in ein Netz aus Sensoren und Steuergeräten, die im Crashfall zusammenarbeiten müssen. Das Airbag-Steuergerät ist häufig auch für weitere sicherheitsrelevante Reaktionen zuständig oder tauscht sich mit den dafür zuständigen Systemen aus, etwa bei der Abschaltung des Hochvoltsystems nach einem Unfall. Wie diese Abschaltung technisch abläuft, erklärt der Beitrag Hochvolt-Abschaltung nach dem Crash.

Eine ähnliche Denkweise wie bei der Insassenklassifizierung findet sich bei Systemen, die aktiv ins Fahrverhalten eingreifen, etwa beim automatischen Notbremsassistenten. Auch dort werden mehrere unabhängige Sensorsignale zu einer einzigen Entscheidung zusammengeführt, und auch dort gilt: Ein einzelner plausibler Wert reicht nicht, solange die Gegenprobe fehlt. Wie diese Sensorfusion beim Notbremsassistenten funktioniert, zeigt der Beitrag Notbremsassistent AEB.

Auch die Frage, ob eine Änderung am Steuergerät überhaupt als Codierung, als Kalibrierung oder als Firmwareänderung zu verstehen ist, betrifft die Insassenklassifizierung mittelbar. Nach einem Sitzumbau kann es notwendig sein, bestimmte Parameter neu abzugleichen, ohne dass dabei die grundlegende Steuergerätesoftware verändert wird. Diese drei Begriffe werden im Alltag oft durcheinandergeworfen, obwohl sie technisch klar getrennt sind, wie der Beitrag Steuergerät codieren, Kalibrierung oder Firmware zeigt.

Umbauten am Sitz: was rechtlich zählt

Rechtlich betrachtet ist ein Sitzumbau an deinem eigenen Fahrzeug zunächst einmal genau das: eine Änderung an deinem eigenen Fahrzeug. Ob du diese Änderung auf öffentlichen Straßen betreiben darfst, hängt am Ende nicht vom technischen Ehrgeiz des Umbaus ab, sondern an einer Kette aus Nachweisen. Diese Kette entscheidet, nicht dein Gefühl, dass ein Sitz „passt“ oder „funktioniert“.

Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Für deinen Sitzumbau heißt das konkret: Der neue Sitz braucht eine passende Genehmigung, dein Einbau muss ihre Vorgaben einhalten, und wo eine Systemänderung am Rückhaltesystem vorliegt, kann eine Abnahme durch eine dafür zuständige Stelle nötig werden. Erst wenn du diese drei Punkte vollständig geklärt hast, lässt sich über den Straßenbetrieb überhaupt sprechen. Bis dahin bleibt der Umbau ein Fall für Privatgelände oder eine dafür vorgesehene, nicht öffentliche Fläche.

Häufige Fragen

Einordnung: wo die Regeln stehen

Die folgenden Blöcke ordnen die im Beitrag genannten Quellen nach Themen. Sie sind zum Nachschlagen gedacht, nicht zum durchgehenden Lesen.
