Wöhlerkurve erklärt: warum Dauerfestigkeit keine feste Grenze ist

Was die Wöhlerkurve zeigt: Spannungsamplitude gegen Lastwechselzahl

Ein Bauteil kann auf zwei völlig verschiedene Arten versagen. Die eine ist der Gewaltbruch: eine einzelne Last, die größer ist als das, was der Werkstoff aushält, und das Teil bricht sofort. Die andere ist unauffälliger und trifft im Fahrzeugbau viel häufiger zu. Eine Last, die für sich allein völlig harmlos wäre, wiederholt sich tausend- oder millionenfach, und irgendwann reißt das Bauteil trotzdem. Genau diesen zweiten Fall beschreibt die Wöhlerkurve.

Auf der einen Achse steht die Spannungsamplitude – der Ausschlag der Belastung nach oben und unten um einen Mittelwert, gemessen als mechanische Spannung im Material. Auf der anderen Achse steht die Lastwechselzahl, also wie oft sich dieser Ausschlag wiederholt hat, bis das Bauteil bricht. Je höher die Amplitude, desto weniger Wechsel erträgt der Werkstoff; je niedriger die Amplitude, desto mehr Wechsel sind möglich. Diese fallende Linie ist die Wöhlerkurve, benannt nach dem Eisenbahningenieur August Wöhler, der das Prinzip zwischen 1858 und 1870 an Radsatzachsen von Eisenbahnwaggons systematisch untersuchte.

Der Wöhlerversuch: wie die Kurve überhaupt entsteht

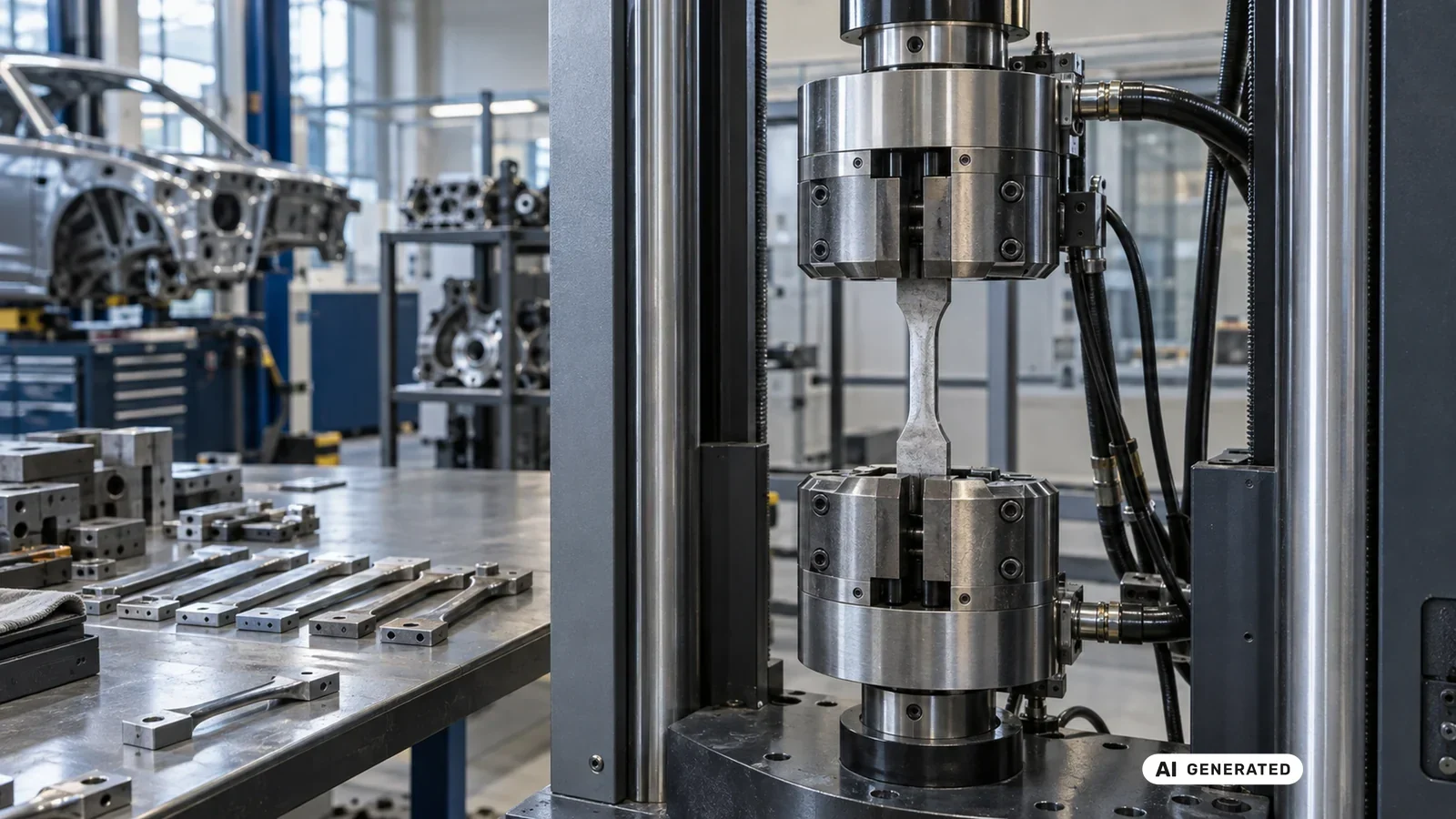

Eine einzelne Wöhlerkurve entsteht nicht aus einem Test, sondern aus vielen. Im Wöhlerversuch werden gleich gefertigte Proben desselben Werkstoffs nacheinander mit konstanter Amplitude belastet, meist mit einer sinusförmigen Beanspruchung über die Zeit. Amplitude und das Verhältnis von Ober- zu Unterlast bleiben dabei über den gesamten Versuch gleich. Jede Probe läuft bei einer bestimmten Spannungsamplitude, bis sie entweder bricht oder eine vorher festgelegte Grenzlastwechselzahl erreicht, ohne zu brechen. Diese nicht gebrochenen Proben heißen in der Fachsprache Durchläufer.

Aus den einzelnen Ergebnissen wird die Kurve dann statistisch zusammengesetzt. Eine Wöhlerkurve ist damit von Anfang an eine Auswertung vieler Proben, kein Messwert einer einzigen Probe. Dieser Unterschied trägt fast alles, was später über Dauerfestigkeit und Streuung zu sagen ist. Wer nur eine ungebrochene Probe kennt, kennt noch keine Dauerfestigkeit, sondern einen einzelnen Datenpunkt.

Kurzzeitfestigkeit: wenige, aber harte Lastwechsel

Im oberen Bereich der Kurve, bei hoher Spannungsamplitude, liegt die Kurzzeitfestigkeit, auch Low-Cycle-Fatigue genannt. Proben in diesem Bereich brechen schon nach rund 10.000 bis 100.000 Lastwechseln. Die Last liegt hier oft so hoch, dass sich der Werkstoff bei jedem Zyklus messbar plastisch verformt, statt nur elastisch zu federn. Das ist ein wichtiger mechanischer Unterschied zur Zeit- und Dauerfestigkeit, wo die Verformung überwiegend elastisch bleibt.

Für ein normal betriebenes Fahrzeugbauteil spielt dieser Bereich in der Praxis kaum eine Rolle, weil so hohe Amplituden im Alltag selten auftreten. Anders sieht es bei einem Ventil an der Drehzahlgrenze oder bei einem stark überlasteten Bauteil aus. Wird die Grenze regelmäßig gerissen, rückt ein Bauteil aus dem Bereich der Dauerfestigkeit in Richtung Kurzzeitfestigkeit. Dort zählt jede einzelne Wiederholung deutlich mehr.

Zeitfestigkeit: der abfallende Ast zwischen kurz und dauerhaft

Zwischen der Kurzzeit- und der Dauerfestigkeit liegt die Zeitfestigkeit, auch High-Cycle-Fatigue genannt. Sie deckt grob den Bereich von etwa 10.000 bis zu einigen Millionen Lastwechseln ab, je nach Werkstoff und Quelle unterschiedlich abgegrenzt. Charakteristisch ist eine rasch abfallende Kurve: Schon kleine Änderungen der Last verschieben die ertragbare Lastwechselzahl deutlich, und der Übergang zur Kurzzeitfestigkeit ist fließend, ohne feste Grenze.

Genau in diesem Bereich bewegen sich viele hochbelastete Serienbauteile über ihre geplante Lebensdauer – eine Zeitfestigkeit, die für die vorgesehene Kilometerleistung reicht, aber keine unbegrenzte Haltbarkeit verspricht. Ein Bauteil, das für Zeitfestigkeit ausgelegt ist, hält nicht ewig, sondern für eine berechnete Zahl an Lastwechseln. Diese Zahl steht selten im Datenblatt, das ein Käufer zu sehen bekommt.

Dauerfestigkeit: ein statistischer Grenzwert, keine Garantie

Bei einigen Werkstoffen flacht die Kurve nach einer bestimmten Lastwechselzahl fast vollständig ab. Bei ferritisch-perlitischen Stählen liegt dieser Übergang typischerweise zwischen etwa einer und fünf Millionen Lastwechseln. Unterhalb dieser Spannungsamplitude gilt der Werkstoff als dauerfest: Proben, die eine festgelegte hohe Lastwechselzahl erreichen, ohne zu brechen, heißen Durchläufer und gelten für diese Belastung als dauerschwingfest.

Der Begriff „Dauerfestigkeit“ klingt nach einer festen Zahl, ist in der Fachliteratur aber eine Wahrscheinlichkeitsaussage. Er beschreibt, dass eine bestimmte, meist hohe Zahl gleich gefertigter Proben eine sehr hohe Lastwechselzahl erreicht – nicht, dass jede einzelne Probe das garantiert tut. Deshalb sprechen Fachtexte auch von der Ausfallwahrscheinlichkeit bei einer gegebenen Belastung, und ausführlichere Wöhlerdiagramme tragen neben Spannungsamplitude und Lastwechselzahl eine dritte Achse für genau diese Wahrscheinlichkeit.

Warum manche Werkstoffe gar keine echte Dauerfestigkeit kennen

Nicht jeder Werkstoff bekommt eine waagerechte Kurve. Bei kubisch-raumzentrierten Metallen wie den meisten Baustählen geht die Wöhlerkurve mit sinkender Amplitude oft in eine nahezu horizontale Linie über. Genau das erlaubt es, überhaupt einen Dauerfestigkeitswert zu benennen. Bei kubisch-flächenzentrierten Metallen dagegen, zu denen auch Aluminium gehört, fällt die Kurve in der Regel kontinuierlich weiter ab. Ein fester Grenzwert im eigentlichen Wortsinn existiert dort meist nicht.

Für ein Aluminiumbauteil bedeutet das: Bei hinreichend vielen Lastwechseln kann irgendwann selbst eine sehr kleine Amplitude zum Bruch führen, wenn auch erst nach sehr langer Zeit. Genau deshalb wird bei solchen Werkstoffen häufig mit einer festgelegten Lastwechselzahl gearbeitet – etwa zwei Millionen –, für die eine Zeitfestigkeit statt einer echten Dauerfestigkeit angegeben wird. Der Unterschied zwischen Schmiedekolben und Gusskolben zeigt, wie stark Herstellprozess und Gefüge eines Aluminiumbauteils dessen tatsächliches Ermüdungsverhalten beeinflussen. Beide können aus demselben Grundwerkstoff bestehen und trotzdem völlig unterschiedlich lange halten.

Streuung: zwei gleiche Bauteile, zwei unterschiedliche Lebensdauern

Die Ergebnisse eines Wöhlerversuchs streuen erheblich, selbst wenn alle Proben nach demselben Plan aus demselben Werkstoff gefertigt wurden. Grund dafür sind kleine, in der Serienfertigung praktisch unvermeidbare Unterschiede im Gefüge, in der Oberfläche und in mikroskopischen Fehlstellen. Eine Probe kann bei identischer Last doppelt so lange halten wie eine andere aus derselben Charge.

Für die Praxis heißt das: Eine einzelne nicht gebrochene Probe oder ein einzelner ereignislos gefahrener Trackeinsatz beweist keine Lebensdauer. Erst eine Serie von Prüfungen mit ausreichender Stückzahl und eine saubere statistische Auswertung erlauben eine belastbare Aussage. Ein Werkstoffdatenblatt mit einem einzelnen Dauerfestigkeitswert verschweigt diese Streuung meist. Der reale Wert für ein bestimmtes gefertigtes Bauteil liegt irgendwo in einem Band um diese Zahl, nicht exakt auf ihr.

Mittelspannung, Spannungsverhältnis und Kerbwirkung

Die klassische Wöhlerkurve gilt für ein festes Verhältnis von Ober- zu Unterlast, das Spannungsverhältnis. Wechselfestigkeit meint dabei eine Mittelspannung von null, die Last schwingt symmetrisch um den Nullpunkt. Schwellfestigkeit meint eine Unterspannung von null, die Last schwingt nur in eine Richtung. Verschiebt sich die Mittelspannung eines Bauteils im echten Betrieb gegenüber der Laborkurve, verändert sich auch die ertragbare Amplitude – zum Teil deutlich.

Dazu kommt die Kerbwirkung. Bohrungen, scharfe Übergänge, Gewinde oder Werkzeugspuren erhöhen die örtliche Spannung an genau dieser Stelle, oft weit über den rechnerischen Nennwert hinaus. Auch die Bauteilgröße spielt eine Rolle. Eine dickere Welle erträgt bei gleicher Dauerfestigkeit des Werkstoffs häufig eine spürbar geringere Ausschlagsspannung als eine dünne – Fachquellen nennen für eine Welle mit 60 statt 10 Millimetern Durchmesser ein Minus von rund 20 Prozent. Der Grund liegt im Volumen: In einem größeren Bauteil finden sich mehr mikroskopische Fehlstellen, an denen ein Riss beginnen kann. Ein glatter Laborprüfstab und ein reales, gekerbtes Bauteil aus demselben Werkstoff können deshalb zwei völlig unterschiedliche Wöhlerkurven haben. Dieselbe Logik gilt auf einer größeren Ebene für die Karosserie: Wie gleichmäßig sich eine Last über die Struktur verteilt, hängt auch von der Karosseriesteifigkeit ab, weil eine weichere Struktur einzelne Anbindungspunkte stärker konzentriert belastet als eine steife.

Warum reale Fahrzeugbelastung selten konstant ist

Der klassische Wöhlerversuch läuft mit konstanter Amplitude, weil sich so überhaupt eine sauber vergleichbare Kurve messen lässt. Ein Fahrzeugbauteil im Alltag arbeitet fast nie unter diesen Laborbedingungen. Beschleunigen, Bremsen, Kurvenfahrt, unterschiedliche Straßenoberflächen und einzelne Schlaglöcher erzeugen zusammen eine Last, die ständig in Höhe und manchmal auch in Richtung wechselt. Wie unmittelbar sich schon ein einfacher Beschleunigungsvorgang in schwankende Kräfte auf die Antriebswelle übersetzt, zeigt, dass selbst eine kurze Alltagsfahrt kein einziges Lastniveau kennt, sondern viele hintereinander.

Ein Radlager oder eine Antriebswelle erlebt dadurch nicht eine einzige Amplitude über Millionen Zyklen, sondern ein buntes Gemisch aus vielen kleinen, gelegentlichen mittleren und seltenen großen Lastspitzen. Wie stark eine Unwucht an Lager und Welle ein solches Kollektiv zusätzlich anregt, zeigt einen einfachen Zusammenhang. Selbst ein an sich unauffälliges Bauteil kann unter variabler Last schneller ermüden als unter der glatten, konstanten Last des Prüfstands.

Betriebsfestigkeit: wie variable Lasten zusammengerechnet werden

Weil die reine Wöhlerkurve nur für konstante Amplitude gilt, braucht ein reales Bauteil eine Erweiterung: die Betriebsfestigkeit. Dabei wird die tatsächlich gemessene oder angenommene Lastfolge in ein sogenanntes Lastkollektiv zerlegt – eine Auflistung, wie oft welche Amplitude im Betrieb auftritt. Jede dieser Teillasten verursacht nach dieser Kurve einen bestimmten Anteil an Schädigung, auch wenn sie allein weit unter der Dauerfestigkeit liegt.

Um daraus eine Lebensdauer zu schätzen, addieren gängige Verfahren diese Einzelschädigungen linear auf, bekannt als lineare Schadensakkumulation nach den Ingenieuren Palmgren, Langer und Miner. Bricht die aufsummierte Schädigung rechnerisch die Marke von eins, gilt das Bauteil als ausgeschöpft. Das Verfahren bleibt eine Näherung. In der Praxis kommen deshalb Erweiterungen wie Miner-Haibach zum Einsatz, die kleine Lastanteile unterhalb der reinen Dauerfestigkeitsgrenze anders gewichten als das ursprüngliche lineare Modell.

Was das für Tuning bedeutet

Mehr Leistung heißt fast immer höhere Lastspitzen: mehr Drehmoment auf Kurbelwelle und Pleuel, mehr Bremskraft auf Sattel und Achsschenkel, mehr Seitenkraft auf ein härter abgestimmtes Fahrwerk. Jede dieser höheren Amplituden verschiebt die betroffenen Bauteile auf ihrer eigenen Wöhlerkurve. Oft wandern sie dabei von einem Bereich mit hoher Lastwechselzahl in einen mit deutlich weniger erträglichen Zyklen – selbst wenn das Bauteil rein optisch unverändert bleibt. Ein geschmiedetes Pleuel an der Drehzahlgrenze zeigt diesen Effekt besonders deutlich, weil dort Werkstoffwahl und Belastungsspitze unmittelbar zusammenhängen.

Genau deshalb sind reine Race-only-Bauteile oft bewusst auf Zeitfestigkeit statt auf Dauerfestigkeit ausgelegt: Sie sollen eine begrenzte, kalkulierte Zahl an Lastwechseln aushalten, nicht ein ganzes Fahrzeugleben. Was auf der Rennstrecke eine akzeptierte technische Entscheidung ist, wird im Alltagsbetrieb schnell zum Risiko, wenn niemand die tatsächlich gefahrenen Lastwechsel im Blick behält.

Nicht nur der Antrieb verschiebt Lastspitzen. Auch eine veränderte Gewichtsverteilung und Achslast wirkt sich auf die Bauteile einer einzelnen Achse aus, etwa nach einem schweren Zusatztank, einem Anbau am Heck oder einer verschobenen Beladung. Was am Fahrverhalten kaum auffällt, kann auf einem betroffenen Lager oder einer Feder trotzdem eine spürbar höhere Amplitude bedeuten.

Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Wöhlerkurve und Bruchfläche: zwei unterschiedliche Fragen

Die Wöhlerkurve beantwortet eine Frage im Voraus: Wie viele Lastwechsel bei welcher Amplitude erträgt ein Werkstoff oder Bauteil voraussichtlich, bevor mit Ermüdung zu rechnen ist? Das ist Theorie und Auslegung, angewandt bevor überhaupt etwas passiert ist.

Ob ein bereits gebrochenes Bauteil tatsächlich durch Ermüdung versagt hat oder durch einen einmaligen Gewaltbruch, eine Überlastung oder einen Sprödbruch, ist eine andere, nachträgliche Frage. Die Antwort liegt am gebrochenen Bauteil selbst, an der Struktur seiner Bruchfläche – Rastlinien, Anrissort, Bruchbild. Diese praktische Diagnose an einem konkreten Schadensfall ist eigenständig genug für einen eigenen Beitrag und wird hier bewusst nicht mitbehandelt.

Häufige Fragen

Einordnung: wo die Regeln stehen

Die Fundstellen stehen hier gebündelt, damit der Fließtext ohne Fachquellen-Ketten auskommt. Die technischen Aussagen zu Wöhlerkurve, Kurzzeit-, Zeit- und Dauerfestigkeit, Streuung sowie Betriebsfestigkeit stammen aus frei zugänglichen werkstoffkundlichen Fachquellen, abgerufen und im Klartext geprüft am 19.09.2026, lokal archiviert. Das Normzitat zu § 19 StVZO ist zeichengenau gegen die amtliche Fassung auf gesetze-im-internet.de geprüft, ebenfalls abgerufen am 19.09.2026.
