Fächerkrümmer und Twin-Scroll — was Pulsenergie und Scavenging wirklich bringen

Ein Youtube-Video, ein Krümmer und 30 PS, die niemand nachmessen kann

Im Kommentarbereich unter fast jedem Krümmertausch-Video steht dieselbe Behauptung: „Bringt locker 20 bis 30 PS, glaub mir.“ Belegt wird das fast nie, denn der Beweis ist ein subjektiv sportlicheres Sounderlebnis und ein Prüfstandsbalken, dessen Randbedingungen niemand kennt. Trotzdem hält sich der Glaube an den Fächerkrümmer als Wundermittel hartnäckig, gerade weil das Teil auf den ersten Blick beeindruckend aussieht: vier dünne Rohre, die sich elegant zu einem einzigen verjüngen, poliert oder in Blau angelaufen vom Hitzefarbenspiel. Das sieht nach Technik aus.

Was in diesen Videos fast immer fehlt, ist eine einzige Frage: Wofür ist die Geometrie eigentlich gebaut? Ein Fächerkrümmer ist kein Statussymbol, sondern die Antwort auf ein konkretes physikalisches Problem, das ein gegossener Serienkrümmer aus Kostengründen nur unvollständig löst. Genau dieses Problem trägt diesen Beitrag: wie Abgaspulse, Zündfolge, Rohrlängen und die Anbindung an eine Turbine den Ladungswechsel beeinflussen.

Dieser Text bleibt bei der Physik und der Diagnose. Er beschreibt keinen Weg, Katalysatoren, Partikelfilter oder andere emissionsrelevante Bauteile zu entfernen. Und er verspricht keine Leistungszahl, die dein konkretes Fahrzeug nicht selbst im Prüfstand belegt hat.

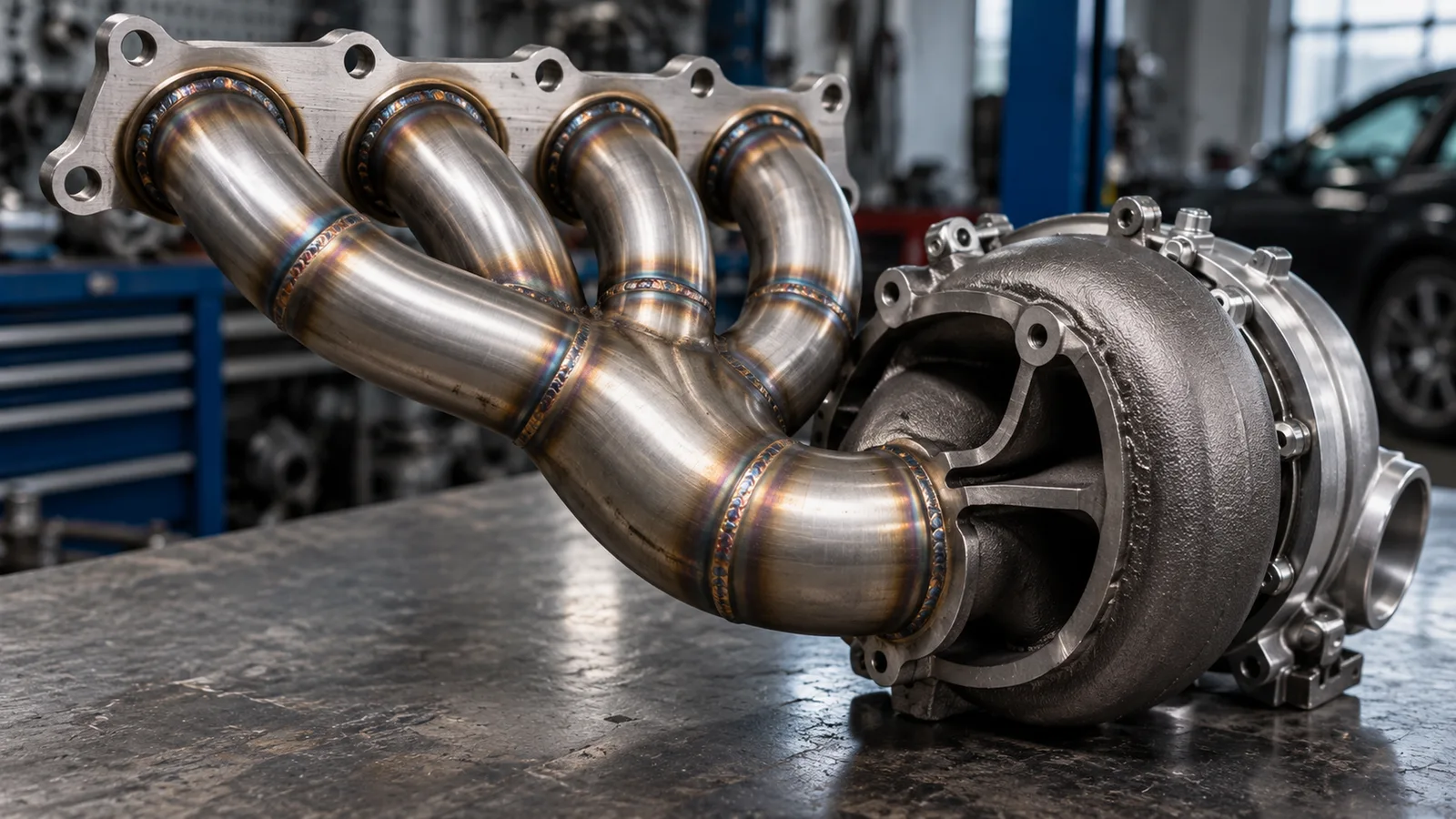

Was ein Fächerkrümmer wirklich ist

Ein Serienkrümmer bei einem Vierzylinder ist in aller Regel ein kompaktes Gussteil, bei dem alle vier Abgaskanäle auf kurzem Weg und eng beieinander in einen gemeinsamen Sammler münden. Das spart Bauraum, Gewicht und Fertigungskosten, und im Teillastbetrieb funktioniert das meist ausreichend gut. Ein Fächerkrümmer dagegen führt jeden Zylinder über ein eigenes, deutlich längeres Rohr. Erst spät laufen die vier Stränge zu einem einzigen Auslass zusammen — daher der Name, weil die Rohre auf den Krümmerflansch zulaufen wie die Speichen eines Fächers.

Zwei Bauformen sind in der Praxis am geläufigsten, auch wenn Foren sie nicht immer sauber unterscheiden. Ein „4-in-1“-Krümmer führt alle vier Rohre in einem einzigen Punkt zusammen, ein „4-2-1“-Krümmer dagegen fasst zuerst je zwei Zylinder in einem Zwischensammler zusammen und führt diese beiden Zwischensammler erst danach in einem gemeinsamen Rohr weiter. Welche Variante sinnvoll ist, hängt vom Zieldrehzahlbereich und von der Zündfolge ab, und davon, ob am Ende ein Turbolader sitzt oder der Motor als Saugmotor arbeitet.

Wichtig ist dabei: Die Bauform allein sagt noch nichts über den Effekt. Ein Fächerkrümmer, dessen Rohrlängen und Zusammenführungswinkel nicht zur Zündfolge und zum Zieldrehzahlbereich des Motors passen, bringt keinen verlässlichen Vorteil gegenüber dem Serienteil. Er sieht dann nur anders aus. Genau diese Auslegung ist der eigentliche Gegenstand des restlichen Beitrags.

Warum Abgas nicht wie ein gleichmäßiger Strom fließt

Wer sich ein Abgassystem als ruhig strömenden Fluss vorstellt, liegt physikalisch daneben. Jeder Zylinder öffnet sein Auslassventil nur für einen kurzen Abschnitt des Arbeitstakts, und in diesem Moment schießt Abgas mit hohem Druck und hoher Geschwindigkeit in den Krümmer. Dazwischen liegt eine Pause, in der durch dieses eine Rohr praktisch nichts strömt. Bei einem Vierzylinder mit vier Auslassereignissen je zwei Kurbelwellenumdrehungen ergibt das eine Folge einzelner, kräftiger Druckstöße statt eines gleichmäßigen Stroms.

Diese Druckstöße laufen als Druckwellen durch das Rohrsystem, werden an Querschnittssprüngen, Biegungen und am Rohrende teilweise reflektiert und überlagern sich mit den Pulsen der Nachbarzylinder. Wie stark und in welche Richtung sich zwei Pulse überlagern, hängt von der Laufzeit ab, die eine Druckwelle durch das jeweilige Rohr braucht. Und Laufzeit ist direkt eine Funktion von Rohrlänge und Schallgeschwindigkeit im heißen Abgas. Genau an dieser Stelle wird aus einer reinen Blechbiegerei eine Auslegungsaufgabe.

Für die Krümmergeometrie folgt daraus ein einfacher, aber oft übersehener Grundsatz. Rohrlänge, Zündfolge und die Wärmeverluste auf dem Weg bestimmen gemeinsam, wie viel von der Pulsenergie am Ende tatsächlich dort ankommt, wo sie gebraucht wird: am offenen Auslassventil des nächsten Zylinders oder am Turbinenrad. Ein zu kurzes, zu eng gebündeltes Rohrsystem lässt Pulse kollidieren, bevor sie ihre Aufgabe erfüllt haben. Genau das passiert im engen Serienkrümmer besonders leicht.

Pulsenergie: was die Turbine tatsächlich antreibt

Bei einem aufgeladenen Motor endet die Geschichte der Abgaspulse nicht am letzten Zylinder, sondern an der Turbine. Ein Turbolader nutzt genau die Energie, die in Druck und Temperatur des Abgases steckt, um sein Turbinenrad in Drehung zu versetzen und darüber den Verdichter anzutreiben. Nach Angabe des Herstellers Garrett Motion entsteht dabei ein Druck- und Temperaturabfall über die Turbine. Er setzt die im Abgas gespeicherte Energie in die Leistung um, die zum Antrieb des Verdichters nötig ist. Dieser Vorgang erzeugt gleichzeitig einen Gegendruck, der höher liegt als der Atmosphärendruck.

Für den Fächerkrümmer bedeutet das: Er ist mehr als ein Rohrsystem, das Abgas irgendwie zur Turbine leitet, sondern ein aktiver Bestandteil der Energieübertragung. Ein Puls, der scharf und mit hohem Druck an der Turbine ankommt, gibt mehr Energie ab als ein Puls, der unterwegs verwaschen wurde — durch Kollisionen mit Nachbarpulsen, durch zu enge Querschnitte oder durch Wärmeverluste. Genau deshalb macht ein Fächerkrümmer bei aufgeladenen Motoren oft einen größeren Unterschied als bei Saugmotoren: Er entscheidet mit darüber, wie viel Energie überhaupt an der Turbine ankommt, bevor Ladedruck, Zündwinkel oder Gemisch überhaupt greifen können.

Scavenging: der Trick beim Ladungswechsel

Scavenging ist der Begriff für einen Effekt, der oft falsch erklärt wird, obwohl er im Kern einfach ist. Er beschreibt günstige Druckverhältnisse während der Ventilüberschneidung. Gemeint ist jener kurze Kurbelwellenwinkel, in dem Auslass- und Einlassventil desselben Zylinders gleichzeitig einen Spalt offen stehen. Fällt der Druck im Auslasskanal in diesem Moment kurzzeitig unter den Druck im Brennraum, saugt der vorbeiziehende Abgaspuls einen kleinen Rest Restgas mit heraus. Zugleich unterstützt er das Einströmen frischer Ladung durch das Einlassventil.

Damit dieser Unterdruck genau in diesem kurzen Fenster auftritt, muss die Laufzeit des vorangegangenen Abgaspulses exakt zur Ventilüberschneidung des nächsten Zylinders passen — das ist eine Frage der Zeit, nicht nur eine Frage des Drucks. Ein Fächerkrümmer, der diese Zeitabstimmung trifft, nutzt einen Effekt, den ein zufällig geformtes Rohrsystem praktisch nie zuverlässig liefert. Genau darin liegt der eigentliche Grund, warum Auslegung wichtiger ist als das bloße Vorhandensein eines Fächerkrümmers.

Wichtig ist die Abgrenzung zu einem verbreiteten Missverständnis: Scavenging ist nicht dasselbe wie ein grundsätzlich niedrigerer statischer Gegendruck. Ein Rohrsystem kann im Mittel einen moderaten Gegendruck zeigen und trotzdem im entscheidenden Moment keinen brauchbaren Unterdruck erzeugen, weil die Pulslaufzeit nicht passt. Umgekehrt kann ein Rohrsystem mit etwas höherem mittlerem Gegendruck im Ventilüberschneidungsfenster genau die richtige Druckabsenkung liefern. Der Mittelwert über einen ganzen Arbeitszyklus sagt über diesen kurzen Moment fast nichts aus.

Warum niedriger Gegendruck allein nichts beweist

„Weniger Gegendruck ist immer besser“ ist einer der langlebigsten Sätze im Tuningumfeld, und als Pauschale ist er schlicht falsch. Abgasgegendruck mit Pulsdynamik gleichzusetzen verkürzt die eigentliche Ursache-Wirkungs-Kette erheblich. Ein Manometer am Krümmerflansch misst einen über die Zeit gemittelten oder maximalen Wert, zeigt aber nicht, wann genau im Zyklus dieser Druck auftritt und ob er zum Ventilüberschneidungsfenster passt oder es verpasst.

Ein extrem weit geöffnetes Rohrsystem kann sogar schaden. Wird der Querschnitt zu groß für den tatsächlichen Massenstrom, sinkt die Strömungsgeschwindigkeit im Fächerkrümmer, die Pulse verlieren an Schärfe, und die Abgastemperatur fällt auf dem längeren Weg stärker ab, als es der Energiebilanz guttut. Bei einem Turbolader kommt hinzu, dass ein zu träge gewordener Puls der Turbine weniger nutzbare Energie liefert — selbst wenn der statische Gegendruck auf dem Papier niedriger aussieht als beim Serienkrümmer. Ein einzelner Messwert reicht also nie aus, um über die Qualität einer Krümmerauslegung zu urteilen.

Rohrlänge und Zusammenführung: der Kompromiss

Kurze und lange Krümmerrohre sind kein Fall von universell besser oder schlechter. Zielbereich, Zündfolge, Ventilsteuerung, Turbine und der verfügbare Bauraum bestimmen gemeinsam den richtigen Kompromiss. Bei einem drehzahlorientierten Saugmotor sieht dieser Kompromiss anders aus als bei einem drehmomentstarken Turbomotor. Grob gilt: Längere, gleich lange Rohre verschieben den nutzbaren Resonanzeffekt in Richtung niedrigerer bis mittlerer Drehzahlen, weil die Laufzeit der Druckwelle mit der Rohrlänge zunimmt. Kürzere Rohre verschieben denselben Effekt Richtung höherer Drehzahl.

Bei einem Turbomotor kommt eine zweite Zielgröße dazu, die bei einem Saugmotor keine Rolle spielt. Der Weg zur Turbine soll die Pulsenergie so verlustarm wie möglich transportieren. Das spricht tendenziell für kürzere, kompaktere Fächerkrümmer als bei einem Saugmotor mit reiner Resonanzabstimmung. Ein 4-2-1-Krümmer versucht, beide Ziele über die zweistufige Zusammenführung zu vereinbaren. Die ersten, kurzen Abschnitte trennen die unmittelbar benachbarten Zündungen sauber. Die zweite Zusammenführung optimiert dann den Weg zur Turbine oder zum Endschalldämpfer.

Der Zusammenführungswinkel, unter dem zwei Rohre in einen gemeinsamen Sammler münden, ist dabei kein kosmetisches Detail. Ein zu spitzer, zu abrupter Übergang erzeugt zusätzliche Verwirbelung und schwächt genau die Druckwelle, die eigentlich sauber ankommen soll. Ein sanfter, strömungsgünstig geformter Übergang erhält dagegen mehr von der ursprünglichen Pulsschärfe. Genau darin liegt der Unterschied zwischen einem hochwertig gefertigten Fächerkrümmer und einem billig zusammengeschweißten Nachbau — auch wenn beide auf den ersten Blick gleich aussehen.

Twin-Scroll: zwei getrennte Kanäle bis zur Turbine

Ein Twin-Scroll-Turbolader trägt ein Turbinengehäuse, das intern in zwei getrennte Kanäle aufgeteilt ist. Nach Angabe des Herstellers Garrett Motion wird ein solches Gehäuse auch als geteiltes Gehäuse bezeichnet. Die Trennung kann das Ansprechverhalten verbessern, wenn sie gemeinsam mit einem passenden Twin-Scroll-Krümmer eingesetzt wird. Statt dass alle vier Zylinderpulse in einer gemeinsamen Kammer aufeinandertreffen, laufen jeweils zwei Zylinder in ihrem eigenen Kanal bis kurz vor das Turbinenrad. Erst am Radumfang vereinigen sich die beiden Ströme wieder.

Der Vorteil liegt genau in dem, was ein einfaches Turbinengehäuse nicht leisten kann. Zwei Zylinder, deren Auslassventile kurz hintereinander öffnen, würden in einem gemeinsamen Kanal ihre Pulse gegenseitig stören, weil der Druckstoß des einen Zylinders noch nicht abgeklungen ist, wenn der nächste eintrifft. Getrennte Kanäle verhindern diese Kollision — solange die richtigen Zylinder im richtigen Kanal landen. Das ist die entscheidende Bedingung. Welche das sind, entscheidet ausschließlich die Zündfolge, nicht die Position am Motorblock.

Zylindergruppierung: warum die Zündfolge entscheidet

Bei einem passenden Twin-Scroll-System trennt eine gezielte Zylindergruppierung die Pulse und verbessert die Anregung der Turbine. Eine falsche Gruppierung hebt diesen Vorteil dagegen teilweise wieder auf. Das lässt sich an einem typischen Vierzylinder mit der Zündfolge 1-3-4-2 gut nachrechnen. Eine Herstellerangabe braucht es dafür nicht, denn es ist reine Kurbelwinkel-Arithmetik. Ein Viertakt-Vierzylinder feuert einmal je zwei Kurbelwellenumdrehungen, also alle 720 Grad Kurbelwinkel. Seine vier Zündungen verteilen sich gleichmäßig über diesen Zyklus, im Abstand von jeweils 180 Grad.

Eigene Rechnung: Gruppiert man Zylinder 1 und 4 in einen gemeinsamen Kanal, liegen ihre Zündungen exakt 360 Kurbelwellengrad auseinander. Das ist bei zwei Ereignissen innerhalb eines 720-Grad-Zyklus der größtmögliche Abstand, den zwei Pulse in derselben Gruppe überhaupt erreichen können. Für Zylinder 2 und 3 im zweiten Kanal gilt dieselbe Rechnung, ebenfalls 360 Grad Abstand. Genau deshalb taucht diese Gruppierung — 1 mit 4, 2 mit 3 — in der Praxis bei vielen Vierzylinder-Turbomotoren mit dieser Zündfolge als Twin-Scroll-Paarung auf. Sie maximiert den zeitlichen Abstand zwischen zwei Pulsen im selben Kanal. Und sie minimiert damit die Kollisionsgefahr.

Würde man dagegen Zylinder 1 und 3 in einen gemeinsamen Kanal legen, läge deren Zündabstand bei nur 180 Grad. Das ist deutlich enger. Damit steigt das Risiko, dass sich die beiden Pulse gegenseitig stören, bevor der erste seine Aufgabe an der Turbine erfüllt hat. Eine falsch gruppierte Twin-Scroll-Anlage kann dadurch schlechter arbeiten als ein einfaches, ungeteiltes Turbinengehäuse mit einem ordentlichen Fächerkrümmer davor. Die Gruppierung ist also keine Nebensache. Sie ist der Kern des ganzen Konzepts.

Ein Twin-Scroll-Gehäuse ist noch kein Twin-Scroll-System

Ein häufiger Denkfehler besteht darin, ein Turbinengehäuse mit zwei Kanälen bereits als vollständiges Twin-Scroll-System zu behandeln, ganz gleich, wie der davorliegende Fächerkrümmer aussieht. Das Turbinengehäuse ist aber nur eine Hälfte der Gleichung. Läuft davor ein Fächerkrümmer, der alle vier Zylinder ohnehin früh in einem gemeinsamen Sammler zusammenführt, geht der Trennungsvorteil wieder verloren, noch bevor die getrennten Kanäle überhaupt beginnen. Die Pulse haben sich dann längst vermischt.

Für einen funktionierenden Twin-Scroll-Aufbau müssen deshalb Fächerkrümmer und Turbinengehäuse als ein zusammenhängendes System gedacht werden. Die Trennung nach Zylindergruppen beginnt idealerweise schon am Fächerkrümmer selbst. Sie wird bis in die beiden Scroll-Kanäle des Turbinengehäuses hinein durchgehalten. Ein teures Twin-Scroll-Gehäuse an einem Serienkrümmer, der die Pulse längst vermischt, ist deshalb in der Praxis oft enttäuschend. Nicht, weil das Bauteil schlecht wäre. Sondern weil die andere Hälfte des Systems fehlt.

Temperatur: der unterschätzte Teil der Energiebilanz

Temperatur ist Teil der Energiebilanz, weil sowohl die im Abgas gespeicherte Enthalpie als auch die Schallgeschwindigkeit mit dem thermischen Zustand variieren. Heißeres Abgas trägt bei gleichem Massenstrom mehr nutzbare Energie. Genau diese Energie wird an der Turbine in mechanische Leistung umgesetzt. Das ist ein Grund, warum Turbomotoren tendenziell von kurzen, gut isolierten Wegen zur Turbine profitieren. Ein Saugmotor ohne Turbine muss diesen Aspekt kaum berücksichtigen.

Gleichzeitig bestimmt die Temperatur, wie schnell sich eine Druckwelle im Rohr fortbewegt, denn die Schallgeschwindigkeit in einem Gas steigt mit der Wurzel der absoluten Temperatur. Kühlt das Abgas auf dem Weg vom Auslassventil zur Turbine spürbar ab, ändert sich damit auch die Laufzeit der Druckwelle. Eine Krümmerauslegung, die bei Betriebstemperatur perfekt auf die Ventilüberschneidung abgestimmt ist, kann dann bei deutlich kälterem oder heißerem Abgas ihre Wirkung teilweise verlieren. Wärmeverluste sind deshalb kein reines Effizienzthema. Sie verschieben auch die Zeitabstimmung, auf der der ganze Scavenging-Effekt beruht.

Für die Praxis folgt daraus, dass eine gute Isolierung des Krümmers die Pulsenergie besser erhält. Hitzeschutzbänder oder eine keramische Beschichtung halten nicht nur den Motorraum kühler. Sie verhindern auch, dass unterwegs zu viel nutzbare Energie verloren geht. Ein blank belassener, ungedämmter Fächerkrümmer verschenkt diesen Vorteil zu einem gewissen Teil wieder — selbst wenn seine Geometrie an sich richtig ausgelegt wurde.

Was ein guter Fächerkrümmer bringt — und was nicht

Ein sauber ausgelegter Fächerkrümmer verschiebt in der Regel die Drehmomentkurve und verbessert die Zylinderfüllung im Zieldrehzahlbereich. Bei einem Turbomotor liefert er zusätzlich mehr Pulsenergie an die Turbine. Das kann das Ansprechverhalten spürbar verbessern. Das ist ein realer, physikalisch begründeter Effekt. Er ist auch der Grund, warum Motorsportanwendungen fast durchgehend auf individuell abgestimmte Rohrsysteme setzen statt auf Serienkrümmer aus dem Gussteil.

Was er nicht liefert, ist eine pauschale, auf jedes Fahrzeug übertragbare Leistungszahl. Wie stark sich der Wechsel auswirkt, hängt von der bisherigen Engstelle im System ab. War der Serienkrümmer tatsächlich der begrenzende Faktor, fällt der Effekt deutlich aus. War die eigentliche Grenze woanders — etwa an der Einspritzung, am Ladedruck-Regelbereich oder an der Klopfgrenze —, bleibt vom neuen Fächerkrümmer allein oft wenig übrig. Das gilt unabhängig davon, wie gut er ausgelegt ist. Eine seriöse Aussage über einen konkreten Leistungsgewinn setzt deshalb immer einen Vergleich unter gleichen Bedingungen voraus, nicht einen Vorher-Nachher-Sound-Vergleich aus zwei verschiedenen Videos.

Umbau und Zulassung: was ein neuer Krümmer auslöst

Ein Fächerkrümmer verändert nicht nur die Pulsführung. Er verändert potenziell auch das Abgas- und Geräuschverhalten des Fahrzeugs. Genau das ist der Punkt, an dem aus einer technischen Frage eine zulassungsrechtliche wird. Ob das im konkreten Fall passiert und wie stark, hängt vom Bauteil, vom Fahrzeug und von der begleitenden Dokumentation ab. Eine pauschale Antwort gibt es dafür nicht.

Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Wie diese Kette im Einzelfall aussieht, steht ausführlich im Einordnungsblock am Ende dieses Beitrags — Teilegutachten, allgemeine Betriebserlaubnis, europäische Typgenehmigung oder Einzelabnahme, zusammen mit dem genauen Wortlaut der einschlägigen Vorschriften. Für diesen Abschnitt zählt nur die Grundregel. Ein Bauteil, das Abgas- oder Geräuschverhalten beeinflussen kann, braucht eine dokumentierte Freigabe, bevor es auf öffentlichen Straßen bewegt wird. Klopfregelung oder eine schöne Optik ersetzen diese Dokumentation nicht.
