Ladedruck schwankt bei Vollgas: Soll, Ist und Wastegate im Log lesen

Warum ein wackelnder Ladedruck bei Vollgas nicht immer dasselbe bedeutet

Der Motor zieht durch, die Drehzahl steigt, und die Ladedruckanzeige tanzt zwischen zwei Werten hin und her. Das Gaspedal liegt die ganze Zeit am Anschlag, trotzdem wirkt der Wert unruhig. Manchmal bleibt der Zeiger kurz stehen, dann springt er wieder, und bei der nächsten Vollgasfahrt sieht das Bild schon wieder anders aus, ohne dass sich am Fahrzeug etwas verändert hätte. Der erste Verdacht fällt fast immer auf ein einzelnes Bauteil. Das Wastegate klemmt, der Turbolader ist zu klein, oder irgendwo ist ein Schlauch undicht. Manchmal stimmt das sogar.

Genauso oft steckt dahinter aber eine Regelung, die genau das tut, wofür sie gebaut wurde – nur eben sichtbar und nicht lautlos im Hintergrund. Ein einzelner Wert auf dem Display kann diese beiden Fälle nicht unterscheiden. Er zeigt nur, wie hoch der Druck gerade ist, nicht, wie hoch er nach der Logik des Steuergeräts gerade sein sollte. Genau diese zweite Zahl fehlt fast jedem Live-Display. Im Datenlog ist sie fast immer vorhanden, wenn die richtigen Kanäle mitgeschrieben werden.

Wer den Sollwert mitschreibt, sieht sofort, ob ein niedriger oder unruhiger Ladedruck ein Fehler ist oder eine Absicht der Motorsteuerung. Dieser Beitrag ordnet die Kanäle, die dafür zusammengehören: den Sollwert und den Istwert des Ladedrucks, die Ansteuerung des Wastegates, den Barometerdruck als Bezugsgröße, die Drosselklappenstellung und die Turbodrehzahl. Aus ihrem Zusammenspiel im Log wird eine Ursache, aus dem einzelnen Wert auf dem Display so gut wie nie – dieselbe Logik trägt eine Diagnose, wenn stattdessen der Kraftstoffdruck bei Vollgas einbricht.

Soll und Ist: die zwei Zahlen, die im Log zusammengehören

Im Log heißen die beiden Werte meist Boost-Target und Boost-Actual, manche Loggersoftware übersetzt sie mit Soll- und Istwert. Der Sollwert ist die Zielgröße, die das Steuergerät im aktuellen Moment ansteuert. Er hängt von Drehzahl, Gang, Fahrpedalstellung und mehreren Schutzfunktionen ab, die im Hintergrund mitrechnen. Der Istwert ist die tatsächlich gemessene Größe, meist ein Absolutdruck im Saugrohr oder unmittelbar hinter dem Verdichter. Beide Werte ändern sich ständig. Erst ihr Verhältnis zueinander sagt etwas über die Güte der Regelung.

Eine einfache Differenz macht den Zusammenhang greifbar: Istwert minus Sollwert ergibt den Regelfehler, mit Vorzeichen. Liegt der Istwert bei 205 und der Sollwert bei 200, in welcher Druckeinheit das Log auch rechnet, beträgt der Fehler plus 5 – ein kleines Überschwingen, für sich allein noch kein Problem. Liegt der Istwert dagegen deutlich darunter, fehlt Druck gegenüber dem, was das Steuergerät in diesem Moment tatsächlich will. Diese Rechnung ist bewusst einfach gehalten. Sie zeigt nur die Richtung, in der ein Log gelesen wird, keine Grenze für ein bestimmtes Fahrzeug.

Der Denkfehler, der in Foren am häufigsten passiert, dreht sich genau um diese Differenz. Ein niedriger Istwert wird sofort als Mangel gedeutet, ohne zu prüfen, wo der Sollwert in diesem Moment überhaupt lag. Ein sauberer, ruhiger Istwert wiederum gilt schnell als Beweis für eine funktionierende Regelung. Dabei kann er auch entstehen, weil der Sollwert längst zurückgenommen wurde und die Regelung ihm einfach mühelos folgt. Beide Lesarten brauchen den zweiten Wert, um überhaupt geprüft werden zu können.

Warum sich der Sollwert selbst bewegt

Moderne Motorsteuerungen arbeiten drehmomentorientiert. Am Anfang der Rechnung steht nicht der Ladedruck, sondern ein gewünschtes Drehmoment, das aus Fahrpedal, Getriebe, Traktionskontrolle und mehreren Schutzfunktionen zusammengesetzt wird, bevor überhaupt eine Stellgröße berechnet wird. Er ist nur eine von mehreren Stellgrößen, mit denen dieses Drehmoment erreicht wird, neben Einspritzmenge, Zündwinkel und angesaugter Luftmasse. Sinkt die Drehmomentanforderung, sinkt in aller Regel auch der Ladedruck-Sollwert – oft lange bevor der gemessene Druck überhaupt reagiert.

Für die Diagnose heißt das: Ein niedriger oder schwankender Sollwert ist selbst schon ein Befund, kein neutraler Hintergrund. Ein Thermoschutz kann die Zielleistung reduzieren, sobald die Ladelufttemperatur zu hoch wird, oft bevor eine Warnleuchte überhaupt aufleuchtet. Eine Traktionskontrolle kann eingreifen, sobald Schlupf erkannt wird. Ein Getriebesteuergerät kann während eines Schaltvorgangs kurzzeitig weniger Drehmoment anfordern, damit die Kupplung geschont wird. In jedem dieser Fälle sinkt der Sollwert zuerst, und ein sauber folgender Istwert ist dann kein Zeichen für eine besonders gute Regelung, sondern schlicht die logische Folge eines veränderten Ziels.

Wer nur den Istwert loggt, verpasst diese Kette komplett. Am Ende steht nur ein Druckabfall, dessen Ursache im Nebel bleibt, obwohl sie im Steuergerät längst dokumentiert war. Deshalb gehört der Sollwert in jedes Log, das eine belastbare Aussage über eine Vollgasfahrt treffen soll, auch wenn er auf den ersten Blick nur eine Rechengröße ist und kein physikalischer Messwert.

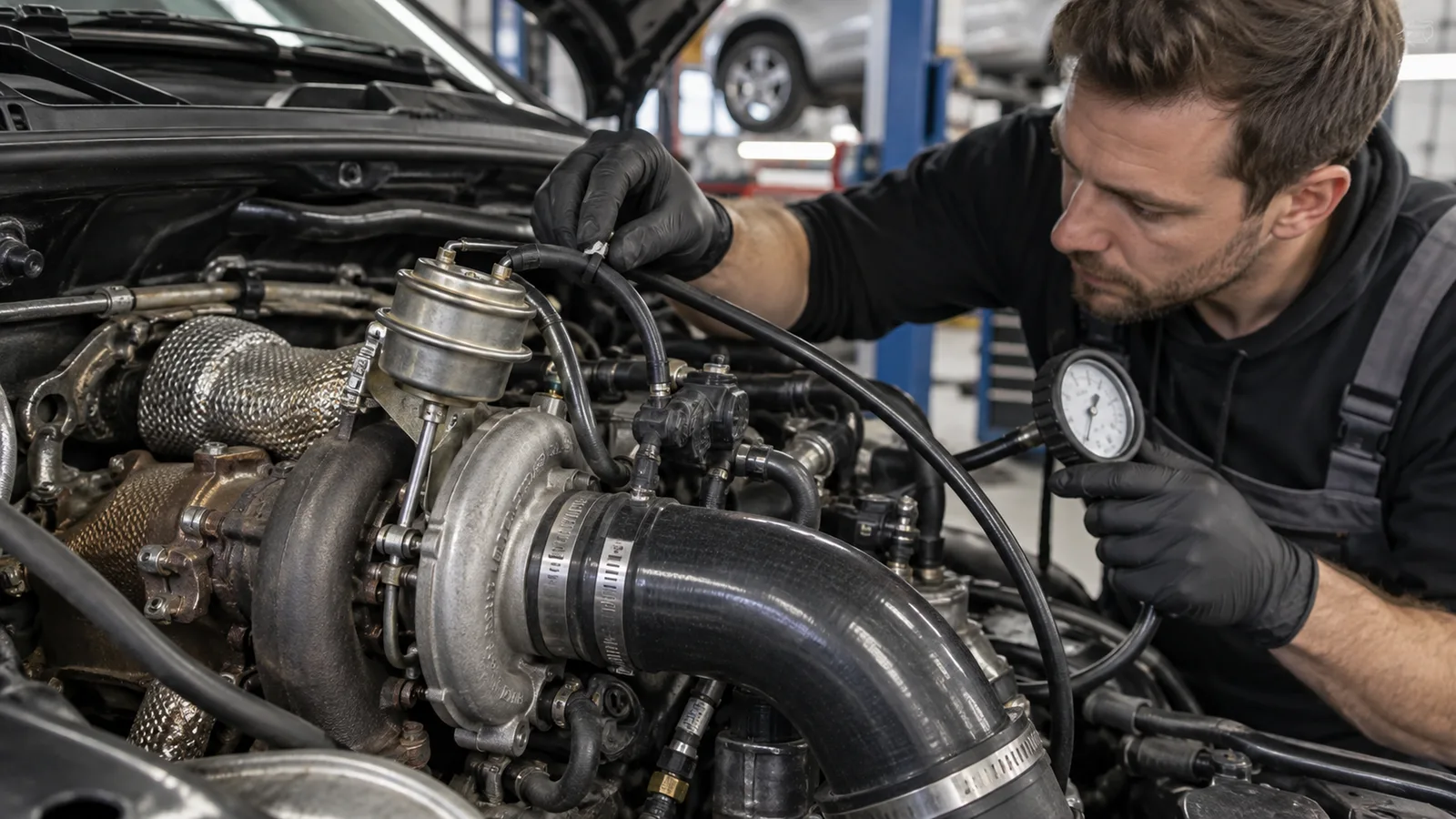

Wastegate-Duty-Cycle: wie die Ansteuerung wirklich funktioniert

Das Wastegate ist ein Bypassventil im Abgasstrang, das einen Teil des Abgases an der Turbine vorbeileitet, statt es durch sie hindurchzuschicken. Je mehr Abgas vorbeiströmt, desto weniger Energie erreicht die Turbine, und desto langsamer dreht der Verdichter auf der anderen Seite der gemeinsamen Welle. Nach Angabe von Garrett Motion regelt ein solcher Abgas-Bypass den Ladedruck, begrenzt die Turbodrehzahl und schützt damit den Wirkungsgrad des Motors. Das Wastegate greift also nicht direkt am Ladedruck an, sondern an der Energie, die der Turbine überhaupt zur Verfügung steht. Er folgt erst als zweiter Schritt.

Angesteuert wird dieses Ventil bei den meisten Serienfahrzeugen elektro-pneumatisch, über ein Magnetventil mit pulsweitenmoduliertem Signal – dem Wastegate-Duty-Cycle, kurz WGDC. Je höher der Duty Cycle, desto mehr Steuerdruck lässt das Magnetventil auf den Aktuator, was die Klappe stärker schließt. Diese Zuordnung ist aber keine Naturkonstante. Skalierung und Regelrichtung unterscheiden sich zwischen Herstellern und sogar zwischen Baureihen desselben Herstellers, und ein WGDC-Wert von einem Fahrzeug lässt sich deshalb nicht ungeprüft auf ein anderes übertragen.

Genau deshalb ist WGDC allein wenig aussagekräftig. Ein hoher Duty Cycle kann bedeuten, dass die Regelung an ihre Grenze stößt, weil mehr Turbinenleistung gebraucht wird, als die ursprüngliche Kalibrierung vorsah. Er kann aber ebenso gut bedeuten, dass ein Leck im System sitzt und die Steuerung dagegen ansteuert, ohne die gewünschte Wirkung je zu erreichen. Erst zusammen mit dem tatsächlichen Wert und, wo vorhanden, der Position des Aktuators wird daraus eine Aussage über den mechanischen Zustand des Wastegates.

Barometerdruck-Kompensation: warum derselbe Ladedruck woanders etwas anderes bedeutet

Die meisten Ladedruckanzeigen zeigen einen relativen Wert, den sogenannten Gauge-Boost: den Überdruck gegenüber der aktuellen Umgebung, nicht den absoluten Druck vor dem Motor. Steht das Fahrzeug auf Meereshöhe bei stabilem Hochdruckwetter, entspricht ein bestimmter Gauge-Boost einem bestimmten absoluten Druck. Steht dasselbe Fahrzeug auf einem Alpenpass oder bei ausgeprägtem Tiefdruck, liegt der Umgebungsdruck spürbar niedriger. Derselbe Gauge-Boost-Wert bedeutet dann ein anderes Druckverhältnis über dem Verdichter als in der Ebene.

Für die Regelung ist dieser Unterschied keine Nebensache, sondern eine Eingangsgröße, die mitgerechnet wird. Sensoren wie der von Bosch beschriebene Ladedrucksensor im Saugrohr messen nach Herstellerangabe den absoluten Druck, nicht den relativen, über einen Bereich von 20 bis 450 Kilopascal, kombiniert mit einer integrierten Temperaturmessung für eine genauere Luftmassenbestimmung. Nach Herstellerangabe hält dieser Sensor über seine Lebensdauer eine Genauigkeit von rund 0,5 Prozent. Aus dem Absolutwert und einem separaten Barometerbezug rechnet das Steuergerät zurück, welcher Gauge-Boost gerade tatsächlich anliegt.

Für die Logauswertung folgt daraus eine einfache Regel: Ein Vergleich zwischen zwei Fahrten ist nur so gut wie der Baro-Kanal, der dabeisteht. Ein Wert, der an einem Passtag spürbar niedriger ausfällt als in der Ebene, ist kein Regelfehler. Er ist die erwartete Folge eines niedrigeren Umgebungsdrucks, den die Regelung längst einkalkuliert hat. Fehlt der Baro-Wert im Log, lässt sich diese Erklärung nicht von einem echten Problem unterscheiden, und zwei eigentlich unauffällige Fahrten sehen im Vergleich plötzlich wie zwei verschiedene Fahrzeuge aus.

Die Drosselklappe: ein zweiter Regler in derselben Kette

Die elektronische Drosselklappe wird häufig als reines Sicherheitsventil gegen zu hohen Ladedruck gelesen. Steigt der Druck zu stark, schließt die Klappe, und das Überschwingen wird abgefangen. Das stimmt in vielen Situationen, ist aber nur die halbe Wahrheit. Nach Angabe von Bosch steuert die Motorsteuerung die Drosselklappe über mehrere Eingangsgrößen an, neben der Fahrpedalstellung ausdrücklich auch über Systemanforderungen wie einen Tempomat oder ein aktives Sicherheitssystem.

Im Log bedeutet das: Eine Drosselrücknahme bei hohem Druck kann tatsächlich ein Überschwingen abfangen. Sie kann aber genauso gut von der Traktionskontrolle angefordert sein, weil ein Rad kurz durchdreht, oder vom Getriebesteuergerät, das während eines Schaltvorgangs das Drehmoment vorübergehend begrenzt. Eine Drosselrücknahme allein ist damit kein Beleg für eine schlecht arbeitende Regelung, selbst wenn sie im Log genau in diesem Moment auftaucht.

Erst der Vergleich mit anderen Kanälen trennt beide Fälle. Folgt die Drossel exakt der Bewegung von Ist- und Sollwert, spricht das für einen direkten Zusammenhang mit ihm. Bewegt sie sich dagegen, während Soll- und Istwert praktisch unverändert bleiben, liegt die Ursache eher bei Traktion, Getriebe oder einer anderen Systemanforderung.

Turbodrehzahl als unabhängiger Zeuge im Log

Die Turbodrehzahl, im Log meist Turbo-Speed genannt, misst, wie schnell sich Welle, Turbine und Verdichter gemeinsam drehen. Anders als der Ladedruck hängt sie nicht unmittelbar vom Saugrohr ab, sondern vom Energieangebot an der Turbine und vom Betriebspunkt des Verdichters. Das macht sie zu einem Kanal, der eine Vermutung dazu von einer ganz anderen Seite bestätigen oder widerlegen kann.

Bleibt der Ladedruck über zwei Fahrten in etwa gleich, während die Turbodrehzahl bei der zweiten deutlich höher liegt, ist das kein neutraler Befund. Garrett Motion weist in seinen technischen Unterlagen ausdrücklich darauf hin, Ladedruck und Leistung nicht gleichzusetzen, weil beide vom Betriebspunkt des Verdichters abhängen. Derselbe Wert bei höherer Drehzahl kann deshalb auf einen höheren Druckverlust hindeuten, etwa durch einen zusetzenden Ladeluftkühler, oder auf einen ungünstiger arbeitenden Verdichter, der mehr Drehzahl für dasselbe Ergebnis braucht.

Für die Wastegate-Diagnose liefert die Turbodrehzahl noch etwas anderes: einen Kanal, der bei einer echten Kapazitätsgrenze mitzieht, bei einem reinen Sollwert-Effekt aber nicht. Sinkt der Ladedruck, weil das Steuergerät den Sollwert zurückgenommen hat, sinkt meist auch die Turbodrehzahl mit. Bleibt sie dagegen hartnäckig hoch, während er fällt, deutet das eher auf ein Problem zwischen Turbine und Saugrohr hin – etwa ein Wastegate, das trotz Ansteuerung nicht richtig schließt.

Eine gemeinsame Zeitachse statt einzelner Spitzenwerte

Jeder der bisher beschriebenen Kanäle sagt für sich genommen wenig. Erst wenn Barometerdruck, Soll- und Istwert des Ladedrucks, Wastegate-Duty-Cycle, Turbodrehzahl und Drosselklappenstellung auf derselben Zeitachse liegen, wird aus einer Beobachtung eine belastbare Kausalkette. Entscheidend ist nicht der höchste Wert, den ein Kanal irgendwann erreicht, sondern die Reihenfolge: Welches Signal bewegt sich zuerst, welches folgt, und welches bleibt trotzdem stehen?

Ein Beispiel macht den Unterschied deutlich. Fällt zuerst der Sollwert, folgt kurz danach der Istwert, und sinkt die Turbodrehzahl im gleichen Takt, während der Duty Cycle kaum reagiert, dann hat sich schlicht die Anforderung geändert – ein sauber arbeitendes System, kein Defekt. Bleibt dagegen der Sollwert stabil hoch, steigt der Duty Cycle bis an seine Grenze, und der Istwert erreicht ihn trotzdem nicht, während die Turbodrehzahl kaum steigt, zeigt das eine echte Kapazitätsgrenze zwischen Wastegate und Saugrohr an.

Diese Betrachtung braucht keine hochauflösende Prüftechnik. Sie braucht nur eine gemeinsame Zeitbasis für alle Kanäle und die Bereitschaft, nicht beim ersten auffälligen Wert stehen zu bleiben. Wer sich auf einen einzelnen Peak verlässt, sieht nur einen kurzen Ausschnitt einer Geschichte, die mehrere Kanäle erst zusammen vollständig erzählen.

Drei typische Ursachen für schwankenden Ladedruck

Hinter einem im Log sichtbaren, schwankenden Ladedruck stehen in der Praxis vor allem drei Fehlerbilder. Alle drei zeigen auf dem Display ein ähnliches Symptom, hinterlassen im Log aber ein unterschiedliches Muster, sobald mehrere Kanäle gemeinsam betrachtet werden.

Ein Unterdruckleck an der Steuerleitung des Wastegate-Aktuators betrifft vor allem pneumatisch angesteuerte Systeme, bei denen ein Magnetventil Steuerdruck auf eine Membrandose gibt, die das Wastegate schließt. Ist eine der dünnen Leitungen porös, gerissen oder nur locker aufgesteckt, entweicht ein Teil dieses Drucks, bevor er den Aktuator vollständig erreicht. Das Wastegate schließt dann selbst bei hohem Duty Cycle nicht so weit, wie es sollte. Im Log zeigt sich das typisch als Kombination aus hohem, oft nahe am Anschlag liegendem Duty Cycle bei gleichzeitig deutlich unter dem Sollwert bleibendem Istwert – die Steuerung kämpft sichtbar gegen ein Leck, ohne es auszugleichen.

Ein mechanisch klemmendes Wastegate hat eine andere Ursache, zeigt aber oft ein verwandtes Symptom. Verkokung an der Klappe, Korrosion an der Achse oder ein ausgeschlagenes Gestänge lassen die Bewegung stocken, statt gleichmäßig zu folgen. Bei Systemen mit Positionsrückmeldung zeigt sich das als Hysterese: Die gemessene Position folgt der angeforderten nicht sauber, sondern hinkt in eine Richtung deutlich stärker hinterher. Ohne Positionssensor bleibt nur der Umweg über Ladedruck und Duty Cycle. Dort fällt vor allem ein unruhiger, sprunghafter Verlauf auf, der bei wiederholten Fahrten am selben Lastpunkt von Durchgang zu Durchgang spürbar springt.

Eine Regelungsinstabilität entsteht dagegen ganz ohne mechanischen Defekt, meist nach einer Hardware- oder Kalibrierungsänderung. Ein größerer Turbolader, eine steifere Wastegate-Feder oder ein veränderter Abgasgegendruck verschieben, wie stark eine Änderung des Duty Cycle auf den Ladedruck wirkt. Ist die Regelung nicht an diese neue Strecke angepasst, überkorrigiert sie: Der Istwert schießt über den Sollwert hinaus, die Regelung nimmt den Duty Cycle sofort zurück, der Druck fällt zu weit, und das Spiel beginnt von vorn. Im Log erscheint das als rhythmisches Auf und Ab um den Sollwert herum, deutlich regelmäßiger als ein einzelnes Überschwingen.

Diagnose in der Praxis: so liest du das Log

Am Anfang steht nicht das Log, sondern die Fahrbedingung. Ohne einen reproduzierbaren Ablauf – gleicher Gang, ein ähnlicher Drehzahlbereich, vergleichbare Last und eine möglichst ähnliche Umgebung – lässt sich später kaum sagen, ob ein Unterschied zwischen zwei Fahrten überhaupt etwas bedeutet. Vor der ersten Aufzeichnung lohnt außerdem ein kurzer Blick auf die Steuerleitungen des Wastegate-Aktuators. Ein sichtbar poröser oder locker sitzender Schlauch erspart unter Umständen die gesamte folgende Auswertung.

Für die Aufzeichnung selbst gehören mindestens sechs Kanäle in dieselbe Datei: Soll- und Istwert des Ladedrucks, Wastegate-Duty-Cycle, Barometerdruck, Drosselklappenstellung und, wo vorhanden, Turbodrehzahl. Ergänzend hilft ein Kanal für die Drehmoment- oder Lastanforderung, weil er zeigt, ob der Sollwert aus einem übergeordneten Grund zurückgenommen wurde. Alle Kanäle brauchen dieselbe Zeitbasis, sonst verschiebt sich die Reihenfolge scheinbar, obwohl nur die Aufzeichnungsrate unterschiedlich war.

Bei der Auswertung wird zuerst die Reihenfolge betrachtet, erst danach ein Bauteil benannt. Welcher Kanal bewegt sich zuerst? Folgt der Duty Cycle proportional der Abweichung zwischen Soll und Ist, oder bleibt er trotz wachsender Abweichung praktisch unverändert liegen? Zeigt die Turbodrehzahl dieselbe Richtung wie der Ladedruck, oder widerspricht sie ihr genau an dieser Stelle? Erst wenn diese Fragen beantwortet sind, lässt sich ein Verdacht auf Leck, Klemmen oder Regelung sinnvoll eingrenzen.

Der Kontrolllauf: Last oder Umgebung gezielt verändern

Ein Verdacht aus dem ersten Log ist ein Anfang, kein Ergebnis. Belastbarer wird er erst durch einen zweiten Durchgang, bei dem gezielt eine einzige Randbedingung verändert wird, während alles andere möglichst gleich bleibt. Wer ein Unterdruckleck vermutet, kann die geforderte Last bewusst reduzieren und beobachten, ob die Lücke zwischen Soll- und Istwert dabei proportional kleiner wird. Bleibt sie auch bei deutlich geringerer Anforderung praktisch gleich groß, spricht das eher gegen ein Leck.

Bei einem Verdacht auf Regelungsinstabilität hilft der Blick auf unterschiedliche Lastpunkte. Tritt das rhythmische Auf und Ab nur in einem engen Drehzahlfenster auf, oder zieht es sich über den gesamten Vollgasbereich? Ein eng begrenztes Fenster spricht für eine Kalibrierung, die genau an dieser Stelle nicht passt. Ein durchgehendes Muster spricht eher für eine grundsätzlich falsch eingestellte Regelung nach einer größeren Hardwareänderung. In beiden Fällen gilt: Ein einzelner auffälliger Durchgang beweist wenig, ein wiederholbares Muster über mehrere Durchgänge dagegen deutlich mehr.

Nach einer Leistungssteigerung: was zusätzlich ins Log gehört

Wird der Ladedruck-Sollwert im Rahmen einer Leistungssteigerung angehoben oder die Wastegate-Kalibrierung neu abgestimmt, verändert das genau die Größen, die dieser Beitrag beschreibt. Ein Vorher-Nachher-Vergleich lohnt sich deshalb nicht nur für die reine Funktionsprüfung. Er dokumentiert auch, was sich am System wirklich verändert hat: der Sollwert selbst, die Reglerparameter, oder beides gemeinsam.

Rechtlich ist eine solche Anhebung des Ladedrucks eine Änderung am Fahrzeug im Sinne der Straßenverkehrs-Zulassungs-Ordnung. § 19 Absatz 2 Satz 2 StVZO knüpft die Wirksamkeit der Betriebserlaubnis genau an solche Änderungen. Wörtlich erlischt sie, „wenn Änderungen vorgenommen werden, durch die 1. die in der Betriebserlaubnis genehmigte Fahrzeugart geändert wird, 2. eine Gefährdung von Verkehrsteilnehmern zu erwarten ist oder 3. das Abgas- oder Geräuschverhalten verschlechtert wird“. Ob eine konkrete Kalibrierungsänderung eine dieser drei Alternativen erfüllt, lässt sich nicht pauschal beantworten und wird hier nicht entschieden. Die Frage muss aber gestellt werden, sobald der Wert über den ursprünglich genehmigten Bereich hinausgeht.

Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Für das Log selbst heißt das: Neben der reinen Kausalkette gehören auch der Softwarestand, der Zeitpunkt der Änderung und die verwendeten Zielwerte in die Dokumentation. Ein späterer Vergleich, etwa bei einer Störung Monate danach, ist nur dann wirklich möglich, wenn nachvollziehbar bleibt, welcher Zustand des Systems zu welchem Log gehört.

Häufige Fragen

Einordnung: wo die Regeln stehen

Die Fundstellen stehen hier gebündelt, damit der Fließtext ohne Paragrafenketten auskommt. Das Normzitat zu § 19 StVZO ist zeichengenau gegen die amtliche Fassung auf gesetze-im-internet.de geprüft. Technische Angaben stammen von Herstellerseiten, die im Klartext genannt und am selben Tag abgerufen sind, ohne Verlinkung, wie es die Projektregeln für Herstellerquellen seit dem 7. September 2026 vorsehen.
