Luftmassenmesser oder Saugrohrdrucksensor — woher das Steuergerät die Motorlast wirklich kennt

Wie ein Steuergerät überhaupt weiß, wie viel Luft im Zylinder landet

Ein Diagnosegerät zeigt einen Wert namens Last in Prozent, und dieser Wert wirkt wie eine Messung. Er ist aber ein Rechenergebnis, kein direkt erfasster Messwert. Er entsteht aus genau einem Rohsignal, das je nach Fahrzeug auf zwei völlig verschiedene Arten zustande kommt. Ein Steuergerät kann die durchströmende Luftmasse direkt erfassen, oder es kann sie aus Druck, Drehzahl und einem hinterlegten Modell herleiten. Beide Wege führen am Ende zu einer ähnlich aussehenden Zahl, doch sie unterscheiden sich fundamental darin, wie leicht sie sich täuschen lassen.

Wer nach einem Turboumbau, einer größeren Drosselklappe oder einer neuen Ansaugung ein seltsames Verhalten bemerkt, landet fast automatisch bei der Frage nach dem Luftpfad. Bevor irgendjemand einen Sensor tauscht, lohnt sich aber ein Blick darauf, welches Messprinzip überhaupt verbaut ist. Ein Luftmassenmesser und ein Saugrohrdrucksensor sind keine austauschbaren Varianten desselben Bauteils, sondern zwei unterschiedliche Philosophien, dieselbe physikalische Größe zu bestimmen.

Zwei grundverschiedene Wege zur selben Zahl

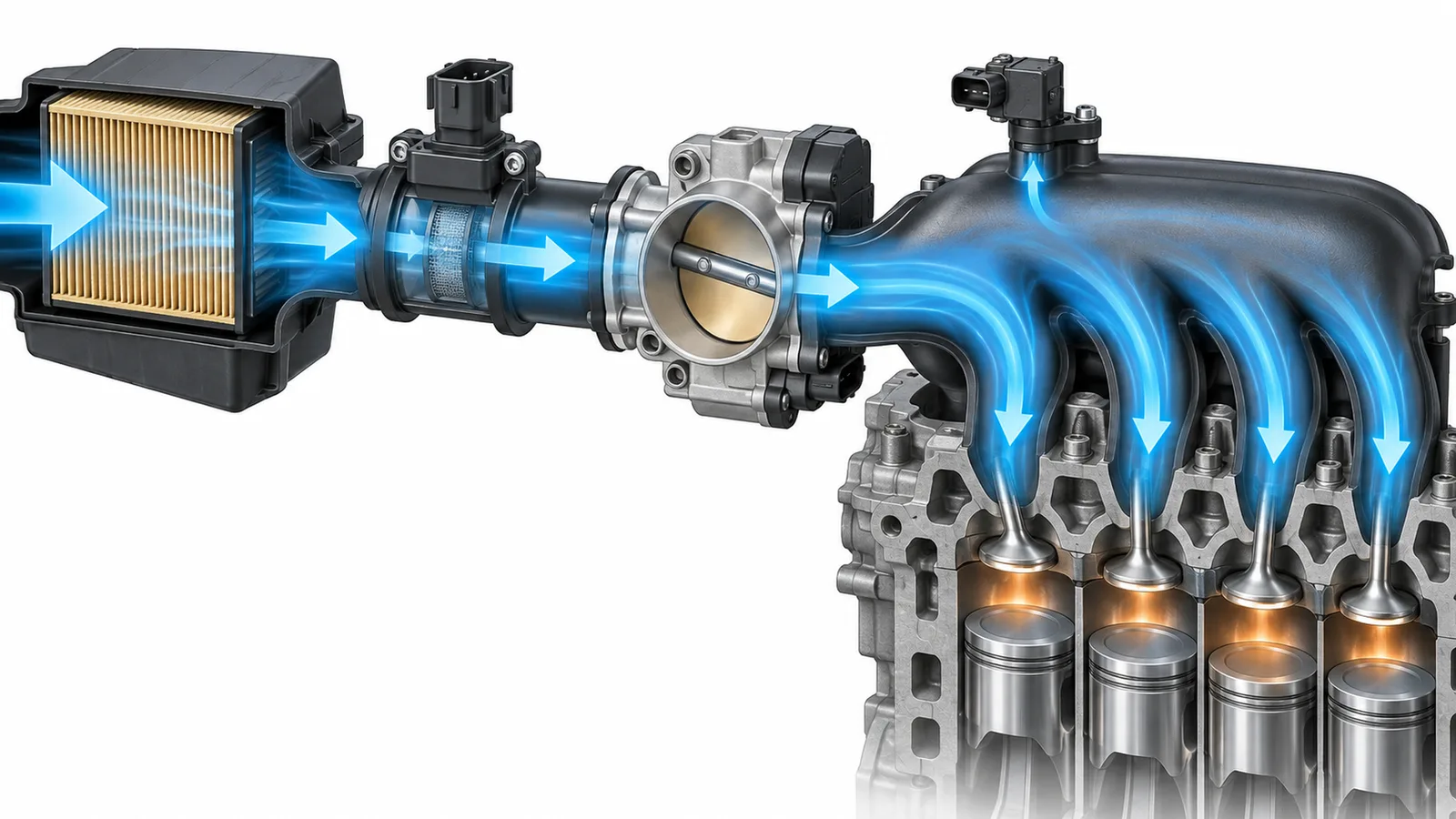

Der Luftmassenmesser, kurz MAF für Mass Air Flow, sitzt im Ansaugtrakt vor der Drosselklappe und misst den tatsächlichen Luftstrom, der an ihm vorbeiströmt. Der Saugrohrdrucksensor, kurz MAP für Manifold Absolute Pressure, sitzt dagegen im Saugrohr hinter der Drosselklappe und misst nur den dort herrschenden absoluten Druck. Aus diesem Druck allein lässt sich noch keine Luftmasse ableiten. Erst ein Rechenmodell, das in der Fachsprache Speed-Density heißt, verknüpft Druck mit Drehzahl, Temperatur und einem hinterlegten Kennfeld für den volumetrischen Wirkungsgrad des Motors.

Genau darin liegt der Kernunterschied. Ein MAF-System misst eine Flussgröße direkt und braucht dafür vergleichsweise wenig zusätzliche Rechnerei. Ein MAP-System misst nur eine Zustandsgröße und braucht ein vollständiges Modell, um daraus überhaupt eine Luftmasse zu machen. Die folgende Übersicht fasst die wichtigsten Unterschiede zusammen, bevor es im Detail um Messprinzip, Fehlerbilder und Umbaufolgen geht.

Wie ein Luftmassenmesser die Luft tatsächlich misst

Der heute verbreitete Sensortyp arbeitet nach dem Heißfilmprinzip. Eine beheizte Sensormembran liegt im Luftstrom, und zwei Widerstände an definierten Messstellen erfassen deren Temperatur. Strömt mehr Luft vorbei, kühlt die Membran an der stromabwärtigen Messstelle stärker ab als an der stromaufwärtigen. Aus dieser Temperaturdifferenz errechnet die integrierte Elektronik direkt die durchströmende Luftmasse. Genau dieses Verfahren beschreibt Bosch Mobility für seinen Heißfilm-Luftmassenmesser. Die Luftmasse wird berechnet, indem die Ansaugluft über die beheizte Sensormembran strömt. Aus der Temperaturdifferenz zwischen zwei Messstellen ermittelt das Elektronikmodul den Wert und gibt ihn an die Motorsteuerung weiter.

Das Verfahren misst eine reale physikalische Größe und braucht dafür kein Modell des Motors. Ein MAF-Signal muss also nicht wissen, wie groß der Hubraum ist oder wie hoch die Verdichtung liegt. Für die eigene Messgenauigkeit nennt Bosch für diesen Sensortyp in seinem Produktscope eine Pulsationsgenauigkeit von etwa zwei Prozent bei gezielten Optimierungsmaßnahmen. Diese Zahl gilt für das jeweilige Bosch-Produkt und lässt sich nicht pauschal auf jedes verbaute Fahrzeugsystem übertragen. Sie zeigt aber die Größenordnung, in der ein sauber funktionierender Sensor arbeitet.

Die Genauigkeit hängt dabei stark von Pulsationen und Rückströmungen im Ansaugtrakt ab, weil kurzzeitige Strömungsumkehr an den Ventilen die einfache Richtungsannahme des Sensors durcheinanderbringen kann. Aufwendigere Sensorgenerationen versuchen, diese Effekte rechnerisch zu kompensieren. Trotzdem bleibt der Grundsatz bestehen: Ein Heißfilmsensor braucht eine halbwegs stabile, vorhersagbare Anströmung, um seine im Werk ermittelte Kalibrierkurve sauber anzuwenden.

Wie MAP und Speed-Density die Last berechnen, ohne Luft zu zählen

Ein Saugrohrdrucksensor misst den absoluten Druck im Ansaugtrakt und meist zusätzlich die Temperatur über einen integrierten temperaturabhängigen Widerstand. Bosch beschreibt diesen Sensortyp als Bauteil, das den absoluten Druck misst und daneben die Einlasslufttemperatur erfasst. Beide Werte fließen in die Berechnung der Luftmasse und in die Kraftstoffdosierung ein. Aus Druck und Temperatur allein lässt sich aber noch keine Masse ableiten. Dieselbe Druckangabe kann bei unterschiedlicher Drehzahl und unterschiedlichem Füllungsgrad ganz verschiedene Luftmassen bedeuten.

Deshalb kommt beim Speed-Density-Verfahren ein weiterer Baustein dazu: ein im Steuergerät hinterlegtes Kennfeld für den volumetrischen Wirkungsgrad, abhängig von Drehzahl und Last. Das System rechnet aus Hubraum, Drehzahl, Druck, Temperatur und diesem Kennfeld eine theoretische Luftmasse aus und korrigiert sie über den hinterlegten Füllungswert. Je genauer dieses Kennfeld zur tatsächlichen Motorgeometrie passt, desto genauer stimmt am Ende die berechnete Last. Verändert sich die reale Füllung, ohne dass das Kennfeld mitgezogen wird, entsteht eine systematische Abweichung, die kein einzelner Sensor je anzeigt.

Ein Saugrohrdrucksensor kann elektrisch völlig plausibel arbeiten und trotzdem durch Öl- oder Kondensatbelag träge reagieren. Der Grund liegt im Messprinzip: Es beruht auf einer Membran mit Druckkammer, nicht auf einer offen angeströmten Fläche. Ein einfacher Plausibilitätsanker dafür ist der Vergleich mit dem barometrischen Druck bei stehendem Motor, denn beide Werte müssen dann nahezu identisch sein.

Der verschmutzte Luftmassenmesser: ein Fehlerbild, das lügt

Die häufigste Fehlerursache bei einem Heißfilm-Luftmassenmesser ist schlicht Ablagerung. Öldampf aus der Kurbelgehäuseentlüftung, Staub und Pollenreste legen sich mit der Zeit auf die beheizte Membran und verändern deren Wärmeübergang an die Umgebungsluft. Der Sensor bleibt dabei elektrisch völlig unauffällig, keine Leitungsunterbrechung, kein Kurzschluss, kein klassischer Fehlercode. Trotzdem meldet er systematisch zu wenig Luftmasse, weil die verschmutzte Membran schneller auskühlt, als es der reine Luftstrom eigentlich vorgibt.

Für den Fahrer äußert sich das oft als mageres Fahrverhalten im unteren und mittleren Drehzahlbereich, gelegentlich verbunden mit einem Ruckeln bei sanfter Gasannahme. Das Steuergerät versucht die falsche Meldung über die Lambdaregelung auszugleichen, bis die Kraftstofftrimmwerte an ihre programmierte Grenze stoßen. Erst dann setzt häufig ein Fehlercode ein, und der zeigt fast nie direkt „Sensor defekt“, sondern eher eine Plausibilitätsabweichung zwischen gemeldeter Last und tatsächlichem Betriebsverhalten. Wer den Wert nur am Diagnosegerät abliest, ohne ihn gegen Drehzahl, Drosselstellung und Lambdatrimm zu spiegeln, gerät leicht auf die falsche Fährte. Er verwechselt dann ein verschmutztes Bauteil mit einem echten Leistungsverlust am Motor.

Eine mechanisch veränderte Rohrgeometrie kann denselben Effekt erzeugen, ganz ohne Verschmutzung. Ein Sensor, der ursprünglich für eine bestimmte Strömungsform kalibriert wurde, liefert bei stark abweichender Anströmung Messfehler, obwohl er elektrisch vollkommen intakt bleibt. Genau dieser Punkt wird bei Umbauten am Ansaugtrakt später noch wichtig.

Das Leck im Ansaugtrakt: das Fehlerbild, das der MAP-Sensor nicht sehen kann

Bei einem reinen MAP-System liegt die größte Schwachstelle nicht im Sensor selbst, sondern in allem, was zwischen Drosselklappe und Zylinder liegt. Weil der Sensor nur den Druck im Saugrohr misst, kann er keinen Unterschied zwischen echter Motorlast und einem Nebenluftleck erkennen. Eine undichte Unterdruckschlauchverbindung, ein poröser Bremskraftverstärkerschlauch oder eine schlecht sitzende Dichtung am Saugrohrflansch lassen zusätzliche, ungemessene Luft einströmen. Kein Bauteil erzeugt dafür eine Fehlermeldung.

Die Folge ist eine Last, die das Steuergerät für real hält, obwohl sie teilweise aus Nebenluft besteht. Das zeigt sich meist zuerst über einen unruhigen Leerlauf. Dazu kommt eine Lambdaregelung, die dauerhaft in Richtung mager korrigiert, weil tatsächlich mehr Luft als berechnet in den Brennraum gelangt. Bei einem MAF-System wäre dieselbe Nebenluft je nach Leckposition zumindest teilweise erfasst, sofern sie vor dem Sensor einströmt. Bei einem MAP-System dagegen entzieht sich jedes Leck hinter der Drosselklappe grundsätzlich der direkten Messung. Dort wird keine Flussgröße mehr erfasst, sondern nur noch ein Druckwert — und der rechnet die Nebenluft einfach mit ein.

Genau deshalb beginnt eine seriöse Fehlersuche an einem MAP-System praktisch immer mit einem Dichtheitstest des gesamten Saugwegs. Erst danach lohnt sich der Gedanke an eine Fehlkalibrierung des Kennfelds. Ohne diesen Schritt lässt sich ein Leck von einer echten Modellabweichung kaum unterscheiden.

Wenn beide Sensoren zusammenarbeiten

Viele moderne Motoren verbauen beide Sensortypen gleichzeitig, einen Luftmassenmesser vor der Drosselklappe und einen Saugrohrdrucksensor dahinter. Das ist kein Redundanzluxus, sondern eine gezielte Plausibilisierung. Weichen beide Signale entlang der gesamten Kette von Baro über MAF, Ansaugtemperatur, Drehzahl und Drosselwinkel bis zum Lambdawert konsistent in dieselbe Richtung ab, wiegt eine Fehlerhypothese deutlich schwerer. Ist dagegen nur ein einzelner Kanal auffällig, bleibt sie vorerst schwach.

Ein sauberer Istwert an nur einem Sensor bedeutet dabei nicht automatisch, dass alles in Ordnung ist. Er kann auch deshalb unauffällig aussehen, weil das Steuergerät den Sollwert an anderer Stelle bereits vorsorglich zurückgenommen hat. Deshalb fragt eine belastbare Diagnose nie nur, ob ein Istwert seinem Sollwert folgt. Sie fragt immer auch, warum sich dieser Sollwert überhaupt verändert hat und welcher Regler zuvor schon eingegriffen haben könnte. Diese Kombination aus Fluss- und Zustandsmessung ist der Grund, warum viele Fahrzeuge trotz vorhandenem MAF zusätzlich einen MAP-Sensor tragen und umgekehrt.

Größerer Turbo, größere Drosselklappe, neue Ansaugung: was mit dem Luftmassenmesser passiert

Ein MAF-basiertes System reagiert auf Hardwareänderungen am Luftpfad besonders empfindlich. Der empfindlichste Punkt liegt oft dort, wo niemand zuerst hinschaut: an der Strömungsform direkt am Sensor. Das betrifft nicht nur das Bauteil, das gerade ausgetauscht wird, sondern auch die rechtliche Seite eines solchen Eingriffs.

Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Ein größerer Rohrquerschnitt in der Ansaugung senkt bei gleichem Volumenstrom die mittlere Strömungsgeschwindigkeit. Gleichzeitig verändert er die Sensorgeometrie, mögliche Pulsationen und die Packagingsituation rund um den Sensor. Die Kalibrierkurve eines Heißfilmsensors ist im Werk für ein bestimmtes Strömungsprofil ermittelt worden. Stark veränderte Rohrgeometrien, scharfe Bögen kurz vor dem Sensor oder ein fehlender Strömungsgleichrichter können deshalb echte Messfehler erzeugen. Der Sensor selbst bleibt dabei elektrisch vollkommen intakt. Ein größerer Turbo verschärft dieses Problem zusätzlich. Ein anderer Verdichter erzeugt ein anderes Ansaugverhalten und andere Pulsationen, gerade im unteren Drehzahlbereich, wo der Ladedruck noch aufgebaut wird.

Eine größere Drosselklappe sitzt zwar meist hinter dem MAF-Sensor, verändert aber die Druckwellen, die bis zum Sensor zurücklaufen können, besonders bei schnellen Lastwechseln. Für den praktischen Vergleich bedeutet das vor allem eines: Ein reiner Blick auf den MAF-Rohwert vor und nach dem Umbau sagt wenig aus. Erst wenn Drehzahl, Ansauglufttemperatur und Lambdawert in derselben Zeitbasis mitgeloggt werden, wird der Vergleich belastbar. Ein größeres Rohr automatisch mit mehr gemessener Luftmasse gleichzusetzen ist einer der häufigsten Kurzschlüsse in diesem Themenfeld. Die Strömung vor dem Sensor muss stabil genug bleiben, damit die werksseitige Kalibrierung überhaupt noch passt.

Dieselben Umbauten an einem MAP-System: wo die Probleme anders liegen

Bei einem MAP-basierten Speed-Density-System liegt die Empfindlichkeit ganz woanders. Der Drucksensor selbst reagiert kaum auf veränderte Strömungsprofile, weil er ohnehin nur eine Zustandsgröße im Saugrohr misst und keine Strömungsrichtung braucht. Nach einem größeren Turbo, einer größeren Drosselklappe oder einer neuen Ansaugung ändert sich stattdessen der reale volumetrische Wirkungsgrad des Motors. Genau dieser Wert steckt als Kennfeld fest im Steuergerät hinterlegt.

Bleibt das Kennfeld nach dem Umbau unverändert, rechnet die Software mit einer Füllung, die es in dieser Form gar nicht mehr gibt. Die berechnete Last kann dadurch systematisch zu niedrig oder zu hoch ausfallen. Entscheidend ist, ob der Umbau die reale Füllung verbessert oder an anderer Stelle neue Drosselverluste erzeugt hat. Für Softwareänderungen von im Verkehr befindlichen Fahrzeugen sind zusätzlich die hierzu amtlich bekannt gemachten Vorschriften zur Durchführung sowie der Stand der Technik zu beachten. Ein neu abgestimmtes Kennfeld ist deshalb kein rein technisches Detail, sondern berührt dieselbe Kalibrierungsfrage, die auch bei jeder anderen Steuergeräteanpassung gilt.

Die zweite Schwachstelle bleibt dieselbe wie im normalen Betrieb, wird aber nach einem Umbau riskanter. Jede neue Schlauchverbindung, jeder neue Flansch und jeder neue Ladeluftkühler-Anschluss ist eine potenzielle Leckstelle. Ein MAP-System kann diese Nebenluft nicht von echter Last unterscheiden. Deshalb verschwindet ein kleines Leck an einem frisch verbauten Bauteil in der Gesamtrechnung, bis die Lambdaregelung an ihre Grenze stößt. Ein sauberer Umbau an einem MAP-System braucht deshalb zwingend zwei Schritte gemeinsam: ein nachgerechnetes oder neu abgestimmtes Kennfeld und einen vollständigen Dichtheitstest des veränderten Saugwegs.

Der Diagnoseweg: Sensorfehler, Leck und echten Umbaueffekt auseinanderhalten

Ein einzelner auffälliger Wert reicht für keine der drei Ursachen als Beweis. Ein isolierter Ausschlag im MAF-Signal oder im MAP-Wert kann Ursache, Folge oder bloße Schutzreaktion des Steuergeräts sein. Erst wenn mehrere Signale zusammen betrachtet werden, entsteht eine belastbare Aussage. Dazu gehören Soll- und Istwert, eine unabhängige Stellgröße wie der Drosselwinkel und mindestens ein Gegenkanal wie die Ansauglufttemperatur oder der Lambdawert.

Praktisch bewährt sich eine feste Reihenfolge. Zuerst wird das Fehlerbild reproduzierbar beschrieben, mit Drehzahl, Last und Umgebungsbedingungen. Danach folgen Versorgung, mögliche Leckpfade und die reinen Grundsignale, bevor Soll-, Ist- und Stellgröße gleichzeitig aufgezeichnet werden. Erst zum Schluss wird ein konkretes Bauteil oder eine Kalibrierung gezielt eingegrenzt, nie umgekehrt. Diese Reihenfolge wirkt langsamer, als sofort ein Bauteil zu tauschen, verhindert aber genau den Fehler, eine bloße Korrelation mit der eigentlichen Ursache zu verwechseln.

Ein einfacher, aber wirksamer Zwischenschritt ist der Vergleich mit einem unabhängigen Messpfad. Steht ein Leckverdacht im Raum, wird er nicht nur über den MAP-Wert geprüft, sondern zusätzlich über Lambdatrimm und, sofern vorhanden, über das MAF-Signal. Stimmen beide Kanäle überein, wird die Hypothese deutlich robuster. Widersprechen sie sich, lohnt sich ein zweiter Blick auf die Systemgrenze, statt den unpassenden Kanal einfach zu ignorieren.

Was eine neue Lastberechnung für Kalibrierung und Zulassung bedeutet

Jede Änderung an der Lastberechnung wirkt sich unmittelbar auf Kraftstoffmenge, Zündwinkel und Ladedruckregelung aus. Der Grund: Praktisch alle nachgelagerten Rechnungen im Steuergerät bauen auf diesem einen Wert auf. Eine falsch kalibrierte oder nicht nachgezogene Last ist deshalb kein isoliertes Sensorthema, sondern greift in die gesamte Motorsteuerung ein. Das gilt für ein verschmutztes MAF-Element genauso wie für ein unverändert gebliebenes Speed-Density-Kennfeld nach einem Umbau.

Rechtlich betrachtet ist das kein rein technisches Detail, denn eine Betriebserlaubnis kann durch bestimmte Änderungen am Fahrzeug erlöschen. Eine unpassende Lastberechnung kann über eine veränderte Gemischbildung genau in diesen Bereich hineinlaufen, selbst wenn am Fahrzeug äußerlich nichts sichtbar verändert wurde. Wo dieser Zusammenhang genau greift und was er für ein konkretes Fahrzeug bedeutet, steht im Einordnungsblock am Ende dieses Beitrags mit dem vollständigen Normtext.
