Füllungsgrad und volumetrischer Wirkungsgrad — warum kein Zylinder je ganz voll wird

Warum ein Motor nie wirklich voll atmet

Ein Vierzylinder mit zwei Litern Hubraum saugt theoretisch bei jedem Arbeitstakt genau zwei Liter Luft an. In der Praxis passiert das nie exakt so. Die Ventile öffnen und schließen nicht schlagartig, und die Ansaugluft muss durch Filter, Drosselklappe, Krümmer und enge Ventilspalte strömen. Dabei geht immer etwas verloren, und selbst ein technisch perfekt abgestimmter Motor erreicht seinen theoretischen Hubraumwert deshalb nur in einzelnen Drehzahlbereichen, wenn überhaupt.

Wer schon einmal beobachtet hat, wie ein Turbomotor bei niedriger Drehzahl zäh zieht und dann plötzlich Drehmoment aufbaut, kennt den Effekt bereits, auch ohne seinen Namen. Genau an diesem Umschlagpunkt ändert sich, wie effizient der Motor Luft in seine Zylinder bekommt. Bei einem Saugmotor zeigt sich derselbe Effekt sanfter, aber genauso real, denn das Drehmoment steigt dort nicht linear mit der Drehzahl, sondern hat immer einen Bereich, in dem der Motor besonders gut atmet.

Diese Fähigkeit zu atmen hat einen Namen und eine feste Definition. In Foren wird sie oft nur locker mit „der Motor füllt gut“ umschrieben. Der Rest dieses Beitrags klärt, was Füllungsgrad und volumetrischer Wirkungsgrad tatsächlich bedeuten, und er zeigt, welche Faktoren die Zahl senken und welche sie anheben. Und er klärt, warum ein Turbomotor auf dem Papier mehr als hundert Prozent erreichen kann, ohne dass dabei etwas Unmögliches passiert.

Volumetrischer Wirkungsgrad: die Formel hinter dem Begriff

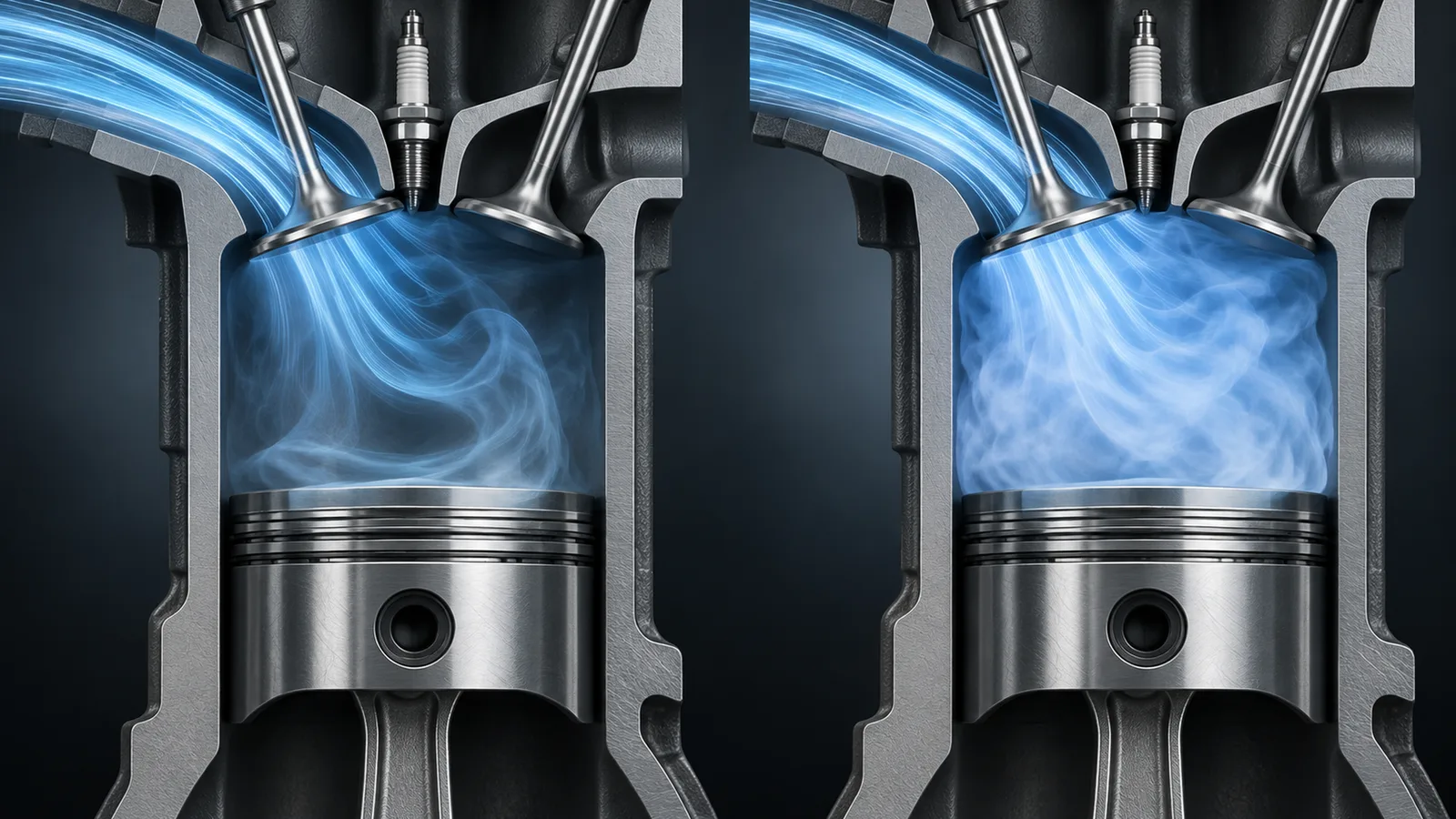

Füllungsgrad und volumetrischer Wirkungsgrad meinen dasselbe. Gemeint ist das Verhältnis zwischen der Luftmasse, die tatsächlich im Zylinder landet, und der Luftmasse, die theoretisch hineinpassen würde. Als Maßstab dient dabei ein festgelegter Referenzzustand, bei dem der Hubraum vollständig mit frischer Luft gefüllt wäre. Ein Wert von 100 Prozent bedeutet: Der Motor saugt genau so viel Luftmasse an, wie sein Hubraum bei diesem Referenzzustand fassen würde. Ein Wert darunter zeigt, dass Strömungswiderstände, Temperatur oder Timing einen Teil dieser Masse kosten.

Wichtig ist ein Detail, das im Alltag oft übergangen wird: Gemessen wird eine Masse, kein Volumen, denn ein Liter heiße, dünne Luft wiegt weniger als ein Liter kalte, dichte Luft, obwohl beide dasselbe Volumen einnehmen. Für die Verbrennung zählt aber der verfügbare Sauerstoff, und der steckt in der Masse, nicht im Volumen. Deshalb rechnen Motoreningenieure grundsätzlich mit Luftmasse, auch wenn im Alltag lieber von „Volumen ansaugen“ die Rede ist.

Die praktische Bedeutung dieser Zahl ist groß, denn sie fließt direkt in die Steuergeräteberechnung ein. Sobald die angesaugte Luftmasse bekannt ist, lässt sich daraus die passende Kraftstoffmenge und der passende Zündzeitpunkt ableiten. Ein Motor, der bei gleicher Drehzahl mehr Luftmasse schafft, kann bei richtiger Abstimmung auch mehr Kraftstoff verbrennen und mehr Drehmoment liefern. Der Füllungsgrad ist damit keine akademische Kennzahl, sondern die Grundlage, auf der praktisch jede andere Motorsteuerungsgröße aufbaut.

Warum der Bezugszustand über die Zahl entscheidet

Eine einzelne Prozentzahl für den Füllungsgrad ist ohne Zusatzangabe fast wertlos. Sie hängt immer von einem festgelegten Bezugszustand ab. Gemeint sind Referenzdruck und Referenztemperatur, gegen die die theoretische Luftmasse berechnet wird. Wird als Bezug der Umgebungsluftdruck auf Meereshöhe gewählt, fällt der berechnete Füllungsgrad bei einem aufgeladenen Motor automatisch höher aus. Ein Bezug auf den tatsächlichen Ladedruck im Saugrohr ergibt dagegen eine andere Zahl.

Diese Unterscheidung ist kein Streit um Kommastellen, denn zwei Werkstätten oder zwei Foren-Beiträge können völlig unterschiedliche Zahlen für denselben Motor nennen, ohne dass einer davon falsch liegt. Entscheidend ist, dass klar bleibt, welcher Bezugszustand jeweils gemeint ist. Ein Vergleich zwischen zwei Motoren ist deshalb nur zulässig, wenn beide denselben Referenzzustand verwenden. Fehlt diese Angabe, bleibt die Zahl eine Behauptung ohne Grundlage.

Für diesen Beitrag heißt das: Prozentwerte werden hier bewusst nicht als feste Zielgröße für ein konkretes Fahrzeug genannt, weil dafür Motorvariante, Betriebspunkt, Kraftstoff und Messmethode bekannt sein müssten. Stattdessen geht es um die Mechanismen, die den Füllungsgrad heben oder senken. Diese Mechanismen gelten unabhängig vom gewählten Bezugszustand, auch wenn die konkrete Zahl davon abhängt.

Strömungswiderstand: die erste Bremse für die Füllung

Jede Engstelle im Ansaugweg kostet Füllungsgrad, weil Luftfilter, Drosselklappe, Saugrohrquerschnitt, Ventilteller und der Kanal im Zylinderkopf zusammen einen Strömungspfad bilden, an dem an jeder Stelle ein kleiner Druckverlust entsteht. Je enger oder verwinkelter der Pfad ist, desto größer wird der Widerstand, den die Luft überwinden muss. Und desto weniger Masse schafft es rechtzeitig in den Zylinder, bevor das Einlassventil schließt.

Besonders deutlich zeigt sich das bei hoher Drehzahl, weil dem Motor dort schlicht weniger Zeit pro Arbeitstakt bleibt. Ein enger Strömungspfad wird zum limitierenden Faktor, genau dann, wenn der Motor am meisten Luftmasse bräuchte. Ein zu kleiner Ventilquerschnitt oder ein schlecht geformter Ansaugkanal bremst deshalb nicht gleichmäßig über den gesamten Drehzahlbereich, sondern besonders stark am oberen Ende.

Die klassische Drosselklappe eines Ottomotors verschärft dieses Bild bei Teillast zusätzlich. Sie verengt den Ansaugweg absichtlich, um die Leistung zu regeln. Der Motor muss dann gegen einen künstlich erzeugten Unterdruck ansaugen, und das kostet zusätzliche Energie. Genau dieser Effekt ist einer der Gründe, warum variable Ventilsteuerungen entwickelt wurden. Sie erlauben es, die Last stärker über den Ventilhub statt über die Drosselklappe zu regeln.

Ventilüberschneidung: wann Restgas die Füllung frisst

Ventilüberschneidung bezeichnet die kurze Phase im Arbeitszyklus, in der Einlass- und Auslassventil gleichzeitig einen Spalt weit geöffnet sind. Der Auslasstakt läuft dabei noch aus, während der Ansaugtakt schon beginnt. Ob diese Überschneidung die Füllung verbessert oder verschlechtert, hängt nicht vom Öffnungswinkel allein ab. Entscheidend ist das Druckverhältnis zwischen Ansaugtrakt, Zylinder und Auspufftrakt in genau diesem Moment.

Ist der Druck im Abgastrakt während der Überschneidung höher als im Ansaugtrakt, kann heißes Restgas zurück in den Ansaugkanal gedrückt werden. Dieses Restgas verdünnt die nachfolgend angesaugte frische Luft und belegt gleichzeitig bereits einen Teil des verfügbaren Volumens im Zylinder. Der Nettoeffekt ist ein spürbar niedrigerer Füllungsgrad, besonders im Leerlauf und bei niedriger Last, wo die Druckverhältnisse für diesen Rückstrom günstig liegen.

Bei hoher Last und vor allem bei aufgeladenen Motoren kann sich das Bild umkehren. Der Ladedruck im Ansaugtrakt übersteigt den Abgasdruck dann zeitweise. Dieselbe Überschneidung fördert nun frische Luft durch den Zylinder hindurch in Richtung Abgastrakt und spült dabei Restgas aus, statt es hereinzuziehen. Wie stark dieser Effekt ausfällt, ist Sache des jeweiligen Motors und Betriebspunkts. Eine pauschale Regel wie „mehr Überschneidung bedeutet immer mehr Leistung“ trägt hier nicht.

Heiße Ansaugluft: warum warme Luft weniger wiegt

Luftmasse und Lufttemperatur hängen eng zusammen. Warme Luft dehnt sich aus und wird dadurch dünner. Bei gleichem Volumen passt in kalte Luft mehr Masse hinein als in warme. Da der Füllungsgrad eine Masse beschreibt, wirkt sich jede Erwärmung der Ansaugluft direkt auf die Zahl aus. Ein Motorraum, der durch Abgaskrümmer, Turbolader und Motorblock aufgeheizt wird, überträgt einen Teil dieser Wärme fast immer an die einströmende Luft, noch bevor sie den Zylinder erreicht.

Dieses Problem heißt in der Fachsprache Wärmesoak, und es betrifft besonders Motoren mit engem Motorraum oder mit einem Ansaugtrakt, der nah an heißen Bauteilen vorbeiführt. Selbst ein strömungsgünstig geformter Ansaugweg bringt wenig, wenn die Luft auf dem Weg dorthin bereits spürbar aufgeheizt wurde. Deshalb legen Konstrukteure Wert darauf, Luftfilter und Ansaugleitung möglichst weit von heißen Bauteilen fernzuhalten oder gezielt gegen sie abzuschirmen.

Bei aufgeladenen Motoren kommt eine zweite Wärmequelle hinzu. Die Verdichtung im Turbolader selbst erhitzt die Luft zusätzlich, unabhängig von der Umgebungstemperatur. Ohne Kühlung würde diese verdichtungsbedingte Erwärmung einen Teil des Füllungsgradgewinns aus der Aufladung wieder auffressen. Heißere, aber dichtere Luft bringt am Ende nicht zwangsläufig mehr Masse als kühlere Luft bei niedrigerem Druck. Wie sich das lösen lässt, zeigt der nächste Abschnitt über kalte, dichte Luft.

Aufladung: wie Turbo und Kompressor die Grenze verschieben

Ein Saugmotor kann seinen Füllungsgrad nur durch bessere Strömung, günstigeres Timing oder kältere Luft steigern. Er bleibt dabei an den Umgebungsluftdruck gebunden. Ein Turbolader oder ein mechanisch angetriebener Kompressor durchbricht diese Grenze. Er verdichtet die Luft aktiv, noch bevor sie in den Zylinder gelangt. Der Ansaugtrakt steht dadurch nicht mehr unter Umgebungsdruck, sondern unter einem höheren Druck, dem sogenannten Ladedruck.

Bei höherem Druck passt mehr Luftmasse in dasselbe Volumen, und die tatsächlich angesaugte Luftmasse steigt deshalb mit steigendem Ladedruck an, während der Hubraum als Bezugsgröße unverändert bleibt. Genau das erklärt, warum aufgeladene Motoren bei gleichem Hubraum deutlich mehr Drehmoment und Leistung erreichen können als ihre unaufgeladenen Geschwister. Der Motor selbst hat sich nicht verändert. Nur die Luftmenge, die ihm pro Arbeitstakt zur Verfügung steht, ist gewachsen.

Ein Turbolader nutzt für diese Verdichtung die Energie des Abgasstroms. Ein Kompressor wird stattdessen mechanisch von der Kurbelwelle angetrieben. Beide Konzepte verändern denselben Hebel, den Druck im Ansaugtrakt, unterscheiden sich aber im Ansprechverhalten und im Energieaufwand. Für den Füllungsgrad selbst spielt das keine Rolle. Entscheidend ist allein, wie viel zusätzliche Luftmasse am Ende im Zylinder ankommt.

Ventiltrieb-Timing: wie Steuerzeiten die Füllung gezielt heben

Der Zeitpunkt, an dem das Einlassventil schließt, ist einer der wirksamsten Hebel für den Füllungsgrad, weil er bestimmt, wie lange der Zylinder überhaupt noch Luft aufnehmen kann. Schließt das Ventil zu früh, bleibt ungenutztes Potenzial liegen, weil der Kolben noch weiter Luft hätte ansaugen können. Schließt es zu spät, kann bereits angesaugte Luft durch die aufwärtslaufende Kolbenbewegung wieder aus dem Zylinder zurückgedrückt werden.

Bei niedriger Drehzahl ist ein früherer Schließzeitpunkt meist günstiger. Die langsam strömende Luftsäule hat wenig Schwung und fließt schnell zurück, sobald der Kolben seine Richtung ändert. Bei hoher Drehzahl hat dieselbe Luftsäule durch ihre Trägheit deutlich mehr Schwung. Ein späterer Schließzeitpunkt kann diesen Effekt gezielt ausnutzen, um noch zusätzliche Masse in den Zylinder zu drücken. Diese Trägheitswirkung ist einer der Gründe, warum ein starr eingestelltes Ventiltiming immer nur für einen begrenzten Drehzahlbereich optimal sein kann.

Systeme, die Steuerzeiten oder Ventilhub im laufenden Betrieb verändern können, passen genau diesen Schließzeitpunkt an die aktuelle Drehzahl und Last an. Sie legen ihn nicht mehr für die gesamte Lebensdauer des Motors fest. Wie diese Systeme im Detail aufgebaut sind, ist ein eigenständiges Thema mit eigenen Fehlerbildern. Für den Füllungsgrad selbst zählt nur das Ergebnis. Ein Schließzeitpunkt, der zur jeweiligen Drehzahl passt, hebt die angesaugte Luftmasse spürbar an.

Kalte, dichte Luft: der unterschätzte Hebel

Wenn heiße Luft den Füllungsgrad senkt, hebt kühlere Luft ihn im Umkehrschluss an — ein Zusammenhang, der in der Praxis oft unterschätzt wird, weil er sich nicht so sichtbar anfühlt wie ein größerer Turbolader. Kalte Luft ist dichter und transportiert bei gleichem Volumen mehr Sauerstoffmasse, und diese zusätzliche Masse steht der Verbrennung unmittelbar zur Verfügung.

Bei aufgeladenen Motoren übernimmt diese Aufgabe meist ein Ladeluftkühler. Er kühlt die durch den Verdichtungsvorgang erhitzte Luft zwischen Turbolader und Ansaugkrümmer wieder ab. Ohne diese Kühlung würde ein Teil des Massegewinns aus der Verdichtung wieder verloren gehen, weil heißere Luft bei gleichem Druck weniger dicht ist. Ein wirksamer Ladeluftkühler ist deshalb kein optionales Extra. Er ist ein notwendiger Baustein, um den theoretischen Füllungsgradgewinn eines höheren Ladedrucks auch tatsächlich zu realisieren.

Auch bei Saugmotoren spielt die Ansauglufttemperatur eine Rolle, wenngleich mit kleinerem Hebel. Ein Ansaugweg, der kühle Außenluft statt aufgeheizter Motorraumluft anzieht, liefert bei sonst identischem Motor eine dichtere und damit schwerere Luftmenge. Der Unterschied wirkt sich messbar aus, aber deutlich moderater als bei einem aufgeladenen Motor. Hier muss schließlich keine zusätzliche Verdichtungswärme kompensiert werden.

Werte über 100 Prozent: kein Bruch der Physik

Bei einem Saugmotor liegt der Füllungsgrad über weite Bereiche des Drehzahlbands unter 100 Prozent, weil Strömungswiderstand, Ventilüberschneidung und Wärme der Luftmasse ständig etwas abziehen. Erst in schmalen, gut abgestimmten Drehzahlfenstern, in denen sich Ansaugresonanzen günstig überlagern, nähert sich der Wert diesem theoretischen Maximum an oder überschreitet es knapp. Bei einem aufgeladenen Motor sieht das Bild grundlegend anders aus.

Wird als Referenz weiterhin der Umgebungsluftdruck verwendet, kann ein Turbomotor unter Last deutlich mehr als hundert Prozent Füllungsgrad erreichen. Der Ladedruck presst mehr Luftmasse in denselben Hubraum, als bei Umgebungsdruck jemals hineinpassen würde. Das ist keine Überlistung der Physik. Es ist schlicht die Folge eines Bezugswerts, der den erzwungenen Überdruck nicht mit einrechnet. Nimmt man stattdessen den tatsächlichen Ladedruck als Referenz, läge der Füllungsgrad wieder näher an oder unter hundert Prozent, weil dann derselbe erhöhte Druck auch im Nenner der Rechnung steckt.

Für den Alltag folgt daraus eine einfache Regel. Eine Zahl über hundert Prozent ist kein Gütesiegel und kein Bruch eines Naturgesetzes. Sie ist schlicht ein Hinweis darauf, dass Aufladung im Spiel ist und die Rechnung auf Umgebungsdruck bezogen wurde. Ohne Angabe des Bezugszustands bleibt jede solche Zahl unvollständig, egal ob sie unter oder über hundert Prozent liegt.

Warum der Füllungsgrad mit der Drehzahl atmet

Der Füllungsgrad ist keine feste Eigenschaft eines Motors, sondern verändert sich über die gesamte Drehzahlspanne, weil mehrere Einflussgrößen gleichzeitig mit ihr wandern. Bei niedriger Drehzahl bleibt viel Zeit pro Arbeitstakt, aber die Strömungsgeschwindigkeit der Luft ist gering, und Trägheitseffekte lassen sich dort kaum nutzen. Bei hoher Drehzahl kehrt sich das Verhältnis um: wenig Zeit, aber eine schnell strömende, träge Luftsäule, die sich gezielt ausnutzen lässt, solange der Strömungsweg nicht selbst zur Engstelle wird.

Zwischen diesen beiden Extremen liegt meist ein Bereich, in dem Ansaugtrakt, Ventiltiming und Motordrehzahl besonders gut zusammenpassen. Genau dort erreicht der Füllungsgrad sein lokales Maximum. Dort liegt bei vielen Motoren auch das Drehmomentmaximum, weil beide Größen eng miteinander verknüpft sind. Ein Motor mit breitem, flachem Drehmomentverlauf hat in der Regel einen Ansaugtrakt und Ventiltrieb, die über einen weiten Drehzahlbereich hinweg einen hohen Füllungsgrad halten, statt nur in einem schmalen Fenster zu glänzen.

Diese Drehzahlabhängigkeit ist auch der Grund, warum ein einzelner Messwert nie den ganzen Motor beschreibt. Erst eine Kurve über den gesamten nutzbaren Drehzahlbereich zeigt, wo ein Motor besonders gut und wo er schlechter atmet. Eine einzelne Zahl ohne Drehzahlangabe ist dagegen kaum aussagekräftiger als eine Momentaufnahme aus einem einzigen Augenblick.

Was der Füllungsgrad für Tuning und Diagnose bedeutet

Wer mehr Leistung aus einem Motor holen will, zielt am Ende fast immer auf denselben Hebel: einen höheren Füllungsgrad. Der Weg dorthin führt über weniger Strömungswiderstand, ein passenderes Ventiltiming, mehr Ladedruck oder kühlere Ansaugluft. Ein größerer Turbolader, ein geänderter Ansaugkrümmer, ein bearbeiteter Zylinderkopf oder ein umprogrammiertes Ventiltiming greifen alle in genau diese Kette ein, auch wenn sie an unterschiedlichen Stellen ansetzen.

Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Der Grund dafür liegt genau in dem, was dieser Beitrag beschrieben hat: Jede Änderung, die den Füllungsgrad anhebt, verändert fast zwangsläufig auch das Abgas- oder Geräuschverhalten des Motors, weil mehr Luftmasse mehr Kraftstoff und mehr Verbrennungsenergie nach sich zieht. Genau daran knüpft die Zulassungsordnung an, wie es im Einordnungsblock am Ende dieses Beitrags im Detail steht. Auch eine reine Softwareänderung am Ventiltiming oder an der Ladedrucksteuerung ist davon nicht ausgenommen, sofern sie ein genehmigungspflichtiges Fahrzeugmerkmal berührt.

Für die Diagnose gilt eine ähnliche Logik in die andere Richtung. Weicht der gemessene oder vom Steuergerät berechnete Füllungsgrad spürbar vom erwarteten Verlauf ab, ist das ein nützlicher Hinweis, aber kein Beweis für eine bestimmte Ursache. Ein zu niedriger Wert kann von einer verstopften Luftfilterung, einer undichten Ansaugleitung, einem verschlissenen Ventiltrieb oder einem Sensorfehler kommen. Erst der Abgleich mit weiteren Messgrößen grenzt die tatsächliche Ursache ein.

Häufige Fragen

Einordnung: wo die Angaben herkommen

Die Fundstellen stehen hier gebündelt, damit der Fließtext ruhig bleibt. Die physikalischen Grundlagen dieses Beitrags sind etablierte Prinzipien der Verbrennungsmotorentechnik — Ladungswechsel, Gasdichte und Strömungswiderstand — und werden deshalb im Klartext eingeordnet statt an einzelne Herstellerquellen gehängt. Der Normtext ist am 16.09.2026 am amtlichen Angebot gegengelesen; jedes Zitat ist zeichengenau geprüft.
