Tankpumpe, Hochdruckpumpe, Rail: wie der Kraftstoffdruck entsteht

Zwei Druckkreise für eine Aufgabe

Ein Kraftstoffsystem mit Direkteinspritzung endet nicht bei einer einzigen Pumpe, die Sprit vom Tank zum Motor schiebt. Es besteht aus zwei getrennten Druckkreisen, die nacheinander arbeiten und jeweils eine eigene Aufgabe haben. Der erste Kreis holt den Kraftstoff aus dem Tank und bringt ihn mit einem moderaten Vordruck zur nächsten Stufe. Der zweite Kreis verdichtet diesen Vordruck auf ein Vielfaches und speist damit die Injektoren, die am Ende in den Brennraum einspritzen.

Bosch beschreibt diese Architektur für sein aktuelles Portfolio konkret. Die Kraftstoffversorgung liefert bis zu 6 bar an die Hochdruckpumpe. Diese speist den Hochdruckkreislauf mit bis zu 350 bar in das Rail. Zwischen diesen beiden Zahlen liegt fast das Sechzigfache an Druck, und genau dieser Sprung ist der Grund, warum ein Direkteinspritzer nicht mit einer einzigen Pumpe auskommt. Jede Stufe braucht eigene Bauteile, eine eigene Auslegung und eine eigene Druckgrenze.

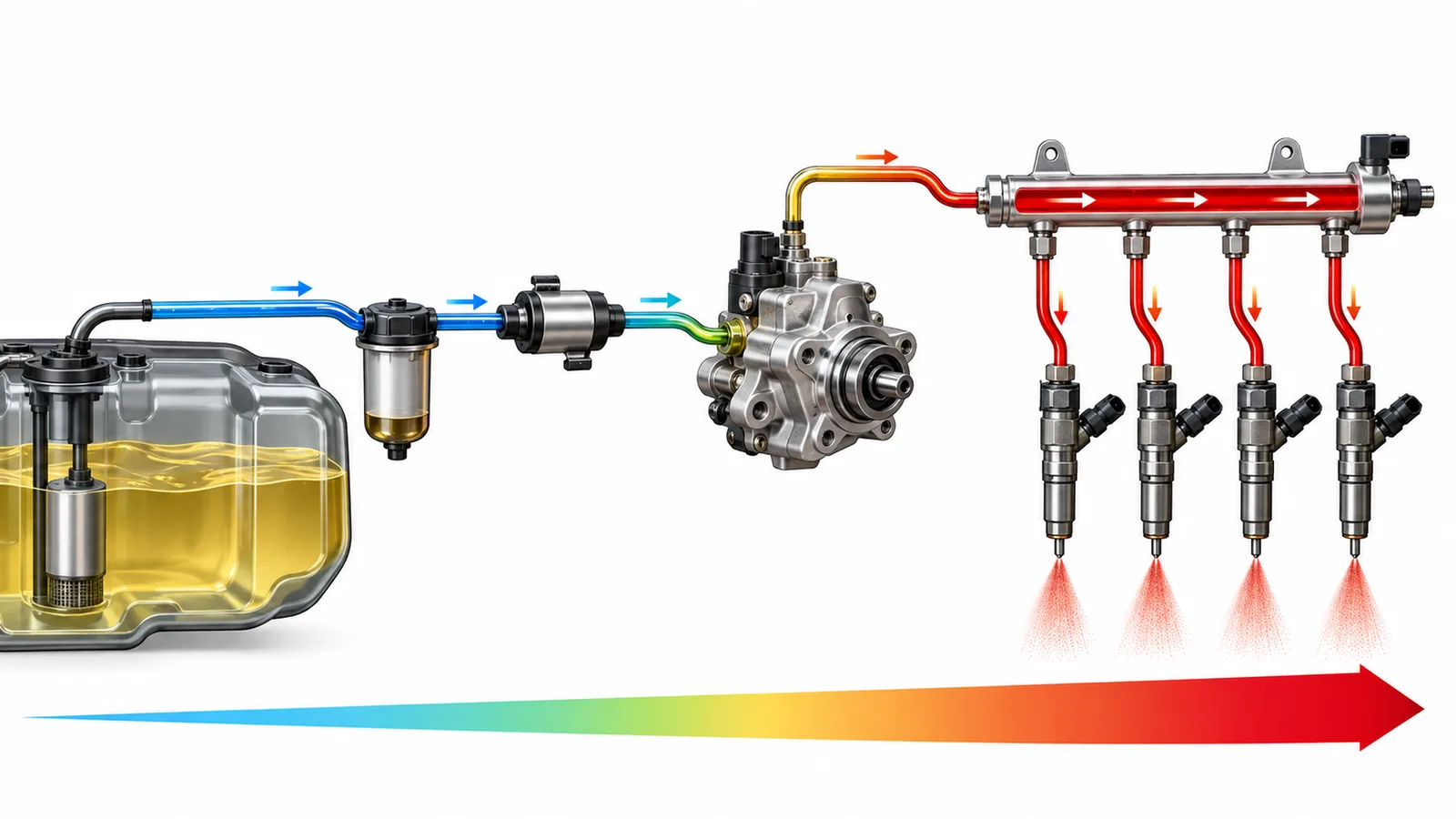

Die Kette selbst lässt sich in fünf Gliedern benennen: Tank beziehungsweise Kraftstoffbehälter, Fördermodul im Niederdruckkreis, Hochdruckpumpe, Rail mit integriertem Sensor, Injektor. Jedes dieser Glieder übernimmt eine klar abgegrenzte Funktion, und keines davon kann die Aufgabe eines anderen strukturell mit übernehmen. Genau dieses Zusammenspiel, nicht ein einzelner Bauteilname, macht das System aus.

Die Tankpumpe: mehr als eine Pumpe im Tank

Wer „Tankpumpe“ hört, denkt zuerst an einen einzelnen Elektromotor mit Flügelrad. Bei Bosch trägt das zugehörige Bauteil einen anderen Namen: Kraftstoff-Fördermodul. Es fasst mehrere Funktionen in einem Gehäuse zusammen, die früher getrennt im Tank verbaut waren.

Zum Fördermodul gehören die elektrische Pumpe selbst, ein Filter, der laut Bosch für die gesamte Fahrzeuglebensdauer ausgelegt ist, ein Füllstandsgeber mit Schwimmer und Winkelsensor, ein Druckregelventil und ein Reservoir, das die Versorgung auch bei Kurvenfahrt und niedrigem Füllstand sichert. Diese Elemente sitzen kompakt beieinander, meist als Submodul, das sich an unterschiedliche Tankgeometrien anpassen lässt. Bosch nennt für den Einbau eine Mindesteinbauhöhe von 150 Millimetern.

Entscheidend ist die Fördercharakteristik. Die Pumpe arbeitet kontinuierlich oder bedarfsgeregelt. Sie liefert laut Herstellerangabe nur so viel Kraftstoff, wie für die jeweilige Einspritzung tatsächlich gebraucht wird. Das senkt den Energieverbrauch der Pumpe selbst und wirkt sich messbar auf die CO2-Bilanz aus, weil überschüssig geförderter Kraftstoff nicht erst erzeugt und dann ungenutzt zurückgeführt werden muss. Fördermodule dieser Bauart sind laut Bosch mit Kraftstoffen von reinem Benzin bis zu reinem Ethanol sowie mit Methanolanteilen bis 15 Prozent kompatibel.

Der Niederdruckkreis: was er leisten muss

Der Niederdruckkreis verbindet Fördermodul und Hochdruckpumpe. Seine Aufgabe klingt unspektakulär, ist aber die Grundlage für alles Weitere. Er muss der Hochdruckpumpe zuverlässig und ohne Unterbrechung Kraftstoff mit einem stabilen Vordruck anbieten. Bosch beziffert diesen Vordruck für sein aktuelles GDI-System mit bis zu 6 bar.

Dieser Wert wirkt im Vergleich zu den 350 bar der Hochdruckseite klein, ist aber kein Zufallsprodukt. Die Hochdruckpumpe ist konstruktiv darauf ausgelegt, genau diesen Vordruck als Startpunkt zu bekommen, nicht drucklosen Kraftstoff und nicht einen beliebig höheren Wert. Bleibt der Niederdruckkreis strukturell unter seiner Auslegung, hat die nachfolgende Stufe keinen Ausgangspunkt, von dem aus sie überhaupt verdichten kann – dieser Beitrag beschreibt an dieser Stelle nur den gesunden Regelfall, nicht die Fehlersuche an einem konkreten Fahrzeug.

Damit ist der Niederdruckkreis kein Nebenschauplatz, sondern das Fundament der zweiten Stufe. Er liefert Menge und einen stabilen Ausgangsdruck; die eigentliche Verdichtung übernimmt danach ausschließlich die Hochdruckpumpe.

Die Hochdruckpumpe: vom Vordruck zum Systemdruck

Die Hochdruckpumpe, im Bosch-Sprachgebrauch HDP abgekürzt, übernimmt den Vordruck aus dem Niederdruckkreis und verdichtet ihn auf den eigentlichen Systemdruck. Sie sitzt am Motor, mit ihm mechanisch gekoppelt, und liefert den Kraftstoff mit dem für das jeweilige Rail nötigen Druck weiter.

Auch hier arbeitet die Pumpe nicht dauerhaft mit maximaler Fördermenge. Bosch beschreibt für seine aktuellen HDP-Baureihen eine bedarfsgeregelte Arbeitsweise über ein optimiertes Auslassventil. Die Pumpe fördert so viel, wie das Rail gerade tatsächlich braucht, nicht pauschal so viel, wie sie mechanisch könnte. Das reduziert die Antriebsleistung, die der Motor für die Pumpe selbst aufbringen muss, und begrenzt unnötige Druckspitzen im System.

Konstruktiv setzt Bosch auf ein Edelstahl-Schweißgehäuse mit minimiertem Materialeinsatz und nennt für die aktuelle Generation besonders gute NVH-Eigenschaften, also geringe Geräusch-, Schwingungs- und Rauheitswerte im Betrieb. Eine Hochdruckpumpe, die spürbar tickt oder klackert, wäre nach diesem Anspruch bereits eine Auffälligkeit gegenüber der Serienauslegung, nicht deren Normalzustand.

Zwei Pumpengrößen, ein Funktionsprinzip

Nicht jede Hochdruckpumpe ist gleich ausgelegt, und ob genau sie bei Vollgas an ihre Förderleistungsgrenze stößt oder der Engpass eher bei Injektor oder Ansteuerung liegt, zeigt eine eigene Diagnose für den Vollgasfall. Bosch führt für sein GDI-Portfolio mehrere Baugrößen, die sich in Systemdruck und Fördermenge pro Umdrehung unterscheiden. Die folgende Übersicht zeigt zwei aktuelle Varianten sowie eine bedarfsgeregelte Einzylinder-Ausführung.

Welche Baugröße ein Hersteller in einem konkreten Motor verbaut, hängt von Hubraum, Zieldruck und dem geplanten Einspritzregime ab. Bosch benennt die Kapazität ausdrücklich als abhängig von Bauart und Betriebspunkt, nicht als feste Zuordnung nach Motorgröße allein. Ein größerer Hubraum oder ein höherer Zieldruck verlangt eine leistungsfähigere Pumpe, ein kleinerer, bedarfsgeregelter Motor kommt mit weniger Fördermenge pro Umdrehung aus. Die Fördermenge in der rechten Spalte sagt dabei oft mehr über die tatsächliche Kapazität einer Pumpe aus als die reine Druckangabe allein.

Das Rail: Speicher und Dämpfer in einem Bauteil

Zwischen Hochdruckpumpe und Injektoren liegt das Rail, im Deutschen auch Kraftstoffzuteiler oder Verteilerrohr genannt. Es verteilt den von der Pumpe gelieferten Kraftstoff auf alle Injektoren des Motors und hält den Druck dabei über den gesamten Arbeitszyklus möglichst konstant.

Jede Einspritzung entnimmt dem Rail eine kleine Kraftstoffmenge, was für sich genommen kurzzeitig zu einem Druckabfall führen würde. Bosch nennt es als Kernaufgabe des Rails, genau diese Schwankungen zwischen den einzelnen Einspritzungen zu minimieren, damit der Injektor bei jedem Arbeitstakt auf einen vergleichbaren Ausgangsdruck trifft. Zusätzlich sitzt in der Pumpe ein Druckbegrenzungsventil, das einen unzulässig hohen Aufbau von vornherein verhindert, statt ihn erst nachträglich zu korrigieren.

Ein weiteres Detail betrifft die Fertigung. Bosch liefert das Rail beim aktuellen Produkt fertig montiert und bereits auf Systemdruck geprüft, häufig inklusive vormontierter Injektoren und Kabelbaum. Die Bauteile sind für den weltweiten Einsatz und für ethanolhaltige Kraftstoffe ausgelegt. Bei einem Bauteil, das dauerhaft unter hohem Druck steht, ist das keine nebensächliche Eigenschaft.

Der Hochdrucksensor: die Rückmeldung, die den Regelkreis schließt

Ohne Rückmeldung wäre das ganze System blind. Genau diese Rolle übernimmt der im Rail sitzende Hochdrucksensor. Er misst den tatsächlichen Druck und liefert ihn als Regelgröße an das Steuergerät zurück. Das Steuergerät vergleicht damit den Sollwert mit dem Istwert.

Technisch arbeitet der Sensor über eine Stahlmembran mit Widerstandsbrücke, und Bosch gibt für die Lebensdauer des Bauteils eine Genauigkeit von 0,9 Prozent an. Optional ist ein NTC-Widerstand integriert, der zusätzlich die Kraftstofftemperatur misst, ein Wert, der an anderer Stelle dieses Beitrags noch eine Rolle spielt. Für Anwendungen mit höheren Sicherheitsanforderungen bietet Bosch eine Variante mit zwei unabhängigen Messbrücken und getrennten digitalen Schaltkreisen an, die ein redundantes Signal liefert.

Interessant ist die Wiederverwendung derselben Sensortechnik in anderen Zusammenhängen: Bei CNG-Systemen misst dieselbe Bauform statt des Raildrucks den Tankdruck. Das zeigt, dass es sich um ein universelles Drucksensor-Prinzip handelt, das je nach Einbauort unterschiedliche Größen überwacht, nicht um ein Bauteil, das nur für genau eine Anwendung existiert.

Warum Raildruck allein nicht die Einspritzmasse zeigt

Der Hochdrucksensor liefert einen Druckwert, also einen Zustand, keinen Mengenwert. Wie viel Kraftstoff am Ende tatsächlich im Brennraum landet, hängt von mehreren Größen gleichzeitig ab. Dazu zählen der Druck im Moment der Einspritzung, die vom Steuergerät kommandierte Öffnungsdauer, die Sprüheigenschaften des jeweiligen Injektors und die Kraftstofftemperatur.

Bosch trennt diese beiden Ebenen bewusst. Der Injektor übernimmt die Dosierung und Zerstäubung direkt im Brennraum, während der Sensor nur den Zustand meldet, unter dem diese Dosierung stattfindet. Wer beide Werte gedanklich in einen Topf wirft, verwechselt eine Zustandsgröße mit einer Mengengröße – zwei unterschiedliche technische Kategorien, die das System bewusst getrennt hält.

Wie viele einzelne Einspritzungen pro Arbeitstakt zusammenkommen können, zeigt ein aktuelles Serienbeispiel. Porsche beschreibt für den zentral sitzenden Piezo-Injektor im 911er-Boxermotor bis zu fünf Einspritzungen je Verbrennungszyklus, mit schnellem Öffnen und Schließen sowie feiner Zerstäubung. Die im Brennraum ankommende Kraftstoffmasse eines einzelnen Arbeitstakts ist damit häufig die Summe mehrerer kurzer Einzelimpulse. Sie ist nicht ein einziger, aus dem Raildruck ableitbarer Wert.

Direkteinspritzung gegen Saugrohreinspritzung: zwei Systemphilosophien

Nicht jeder Benzinmotor arbeitet mit dem beschriebenen Zweikreis-System. Die klassische Saugrohreinspritzung, bei Bosch PFI abgekürzt, spritzt den Kraftstoff vor das noch geschlossene Einlassventil, statt direkt in den Brennraum.

Der Druckunterschied ist entsprechend groß. PFI arbeitet laut Bosch mit einem Niederdrucksystem von rund 6 bar, also ungefähr auf dem Niveau, das bei GDI nur der erste von zwei Kreisen erreicht. Die gesamte Hochdruckseite entfällt dabei. Ein PFI-System braucht deshalb weder Hochdruckpumpe noch Hochdrucksensor noch das Mengenregelventil im Rail, das bei GDI den Systemdruck feinjustiert. Bosch nennt diese Bauweise deshalb ausdrücklich weniger komplex als eine Direkteinspritzung.

Bosch nennt für PFI-Systeme eine Leistungsdichte von rund 60 Kilowatt pro Liter Hubraum und ordnet sie Downsizing-Konzepten mit Turboaufladung bis etwa 25 Prozent zu. Für die eigene GDI-Architektur nennt der Hersteller dagegen 60 bis 100 Kilowatt pro Liter, also einen deutlich weiteren Bereich nach oben. Ein zweiter Vorteil der Saugrohreinspritzung bleibt davon unabhängig bestehen. Der robustere Verbrennungsprozess verträgt nach Herstellerangabe auch Kraftstoff mit geringerer Qualität besser als eine Direkteinspritzung.

Bedarfsgeregelt statt permanent gefördert

Ältere Kraftstoffsysteme förderten oft dauerhaft mit annähernd konstantem Druck und führten überschüssigen Kraftstoff über eine Rücklaufleitung zum Tank zurück. Ein mechanischer Druckregler hielt den Systemdruck dabei auf einem festen Niveau, unabhängig davon, wie viel der Motor gerade tatsächlich brauchte.

Moderne, elektronisch bedarfsgeregelte Systeme funktionieren anders. Sowohl das Fördermodul im Tank als auch die Hochdruckpumpe passen ihre Fördermenge an den tatsächlichen Bedarf des Motors an, statt permanent auf Maximalleistung zu laufen. Das senkt den Energiebedarf der Pumpen selbst, reduziert die Wärmeentwicklung im Kraftstoff und wirkt sich, wie beim Fördermodul beschrieben, unmittelbar auf die CO2-Bilanz des Fahrzeugs aus.

Welche konkrete Bauform ein Hersteller wählt, bleibt dabei fahrzeug- und plattformspezifisch. Entscheidend für dieses Kapitel ist nur das Prinzip. Eine bedarfsgeregelte Pumpe ist kein Zeichen für ein schwächeres System, sondern eine bewusste Auslegungsentscheidung gegen dauerhafte Überförderung.

Zweiräder: eigene Architektur mit eigenen Bauteilen

Auch Motorräder arbeiten längst mit elektronisch geregelter Einspritzung statt mit Vergasern, doch die Bauteile sind keine einfach verkleinerten Pkw-Komponenten. Bosch führt für Zweiräder ein eigenes Motormanagement-System mit einem Fördermodul, das direkt in den Tank integriert ist.

Die Injektoren sind für kleinere Hubräume angepasst und tragen eine zweiradspezifische Befestigung. Die elektronische Drosselklappe ist laut Hersteller gezielt auf Gewicht und Bauraum optimiert, weil an einem Motorrad jedes Gramm und jeder Millimeter anders zählt als im Motorraum eines Autos. Selbst der Lambda-Sensor unterscheidet sich. Bosch nennt für die Zweiradvariante ein M12-Gewinde mit eigens entwickeltem Schutzrohr und eine Lebensdauer von rund 100.000 Kilometern.

Der Umstieg vom Vergaser auf eine elektronisch geregelte Einspritzung bringt laut Bosch eine CO2-Reduktion von bis zu 16 Prozent gegenüber vergleichbaren Vergasermotoren und erfüllt die Grenzwerte nach Euro 5 beziehungsweise BS6 samt On-Board-Diagnose der Stufen I und II. Das Grundprinzip aus Fördermodul, Druckstufe und Injektor bleibt dabei dasselbe wie im Pkw, nur konsequent auf Zweiradmaße heruntergebrochen.

Was die Druckgrenze eines Serienteils bedeutet

Jede der beiden Hochdruckpumpen aus der Tabelle weiter oben hat eine eigene, vom Hersteller definierte Druckobergrenze. Bei der kleineren Baugröße sind es 250 bar, bei der größeren 350 bar. Diese Zahl ist kein beliebiger Richtwert. Sie ist das Ergebnis einer Werkstoff- und Bauteilauslegung, die Pumpe, Rail, Sensor und Injektoren gemeinsam für genau diesen Maximaldruck freigibt.

Ein Produktdatenblatt beschreibt damit die Grenze eines bestimmten Bauteils in einer bestimmten Systemkombination, nicht einen universellen Zielwert, der sich pauschal auf ein anderes Fahrzeug übertragen ließe. Wird eine dieser Komponenten gegen eine mit höherer Druckklasse getauscht, ändert sich damit noch nicht automatisch die Freigabe der übrigen Kette. Rail, Sensor und Injektoren müssten für den neuen Druck ebenfalls ausgelegt sein, sonst verschiebt sich die Schwachstelle nur an eine andere Stelle im System.

Umbauten an einer fein bemessenen Kette

Tankpumpe, Hochdruckpumpe, Rail, Sensor und Injektor sind kein loses Sammelsurium einzelner Teile, sondern eine aufeinander abgestimmte Kette. Jedes Glied ist für den Druck, die Fördermenge und das Zusammenspiel mit den Nachbarteilen kalibriert, die der Hersteller für genau diese Kombination vorgesehen hat.

Wird an dieser Kette etwas geändert – eine leistungsfähigere Pumpe, ein anderer Injektor oder eine veränderte Kalibrierung der Einspritzung –, ist das rechtlich kein rein mechanisches Detail. Es berührt unmittelbar die Fragen, ob die in der Betriebserlaubnis genehmigte Fahrzeugart noch der ursprünglichen entspricht und ob sich dadurch das Abgas- oder Geräuschverhalten verschlechtert. Bei einer reinen Softwareänderung der Einspritzkalibrierung gilt zusätzlich eine eigene Vorgabe. Der Stand der Technik und die amtlich bekannt gemachten Vorschriften zur Durchführung sind auch dann zu beachten, wenn am Fahrzeug selbst kein Bauteil ausgetauscht wird.

Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Für die Kraftstoffarchitektur gilt damit dieselbe Logik wie für jedes andere Bauteil am Fahrzeug. Eine Serienauslegung ist geprüft und freigegeben. Eine veränderte Kombination ist es zunächst nicht, unabhängig davon, wie plausibel die einzelnen Teile auf dem Papier zueinander passen.
