Common Rail beim Diesel: Druckaufbau, Mehrfacheinspritzung und Rücklaufmenge messen

Druckerzeugung und Einspritzung: zwei getrennte Vorgänge

Ein Datenlogger zeigt einen kurzen Raildruckeinbruch unter Volllast, und die erste Reaktion ist fast immer dieselbe: Verdacht auf die Hochdruckpumpe. Bevor daraus ein Teiletausch wird, lohnt ein Blick auf das, was beim Common-Rail-System technisch passiert, wenn ein einzelner Injektor öffnet. Anders als bei älteren Einspritzsystemen, bei denen der Nockenwellenwinkel unmittelbar den Einspritzzeitpunkt vorgab, sind beim Common Rail Druckerzeugung und Einspritzung bewusst voneinander getrennt. Die Hochdruckpumpe arbeitet kontinuierlich, unabhängig davon, ob gerade ein Injektor öffnet oder geschlossen bleibt.

Diese Entkopplung ist kein Nebeneffekt, sondern der eigentliche Konstruktionsgedanke des Systems. Bosch beschreibt sie für sein Common-Rail-System mit Piezo-Injektoren wörtlich so: „Der Hauptvorteil des Diesel Common-Rail-Systems liegt in der großen Flexibilität des Einspritzdrucks und der Einspritzzeitpunkte. Erreicht wird dies durch die Entkopplung von Druckerzeugung und Einspritzung.“ Für die Diagnose folgt daraus ein Grundsatz, der sich durch den ganzen Beitrag zieht: Ein Druckwert allein sagt noch nichts darüber, ob gerade eingespritzt wurde, wie viel und zu welchem Zeitpunkt. Erst die gemeinsame Betrachtung von Solldruck, Istdruck, Stellgröße der Pumpe und tatsächlichem Einspritzereignis ergibt ein belastbares Bild.

Genau diese Trennung ist auch der Grund, warum sich dieser Beitrag klar von der Benzin-Direkteinspritzung abgrenzt. Bei einem Ottomotor mit Direkteinspritzung bestimmt vor allem das enger werdende Zeitfenster pro Kurbelwellenumdrehung, wie viel Kraftstoff bei steigender Drehzahl noch untergebracht werden kann. Beim Diesel steht eine andere Frage im Vordergrund: wie viele einzelne Einspritzereignisse pro Arbeitstakt sinnvoll aufgeteilt werden und wie belastbar eine Aussage über die Rücklaufmenge einzelner Injektoren überhaupt ist. Beide Systeme teilen sich zwar das Wort Rail, arbeiten aber nach vollkommen unterschiedlicher Logik.

Der Rail als Hochdruckspeicher: was das für die Messung bedeutet

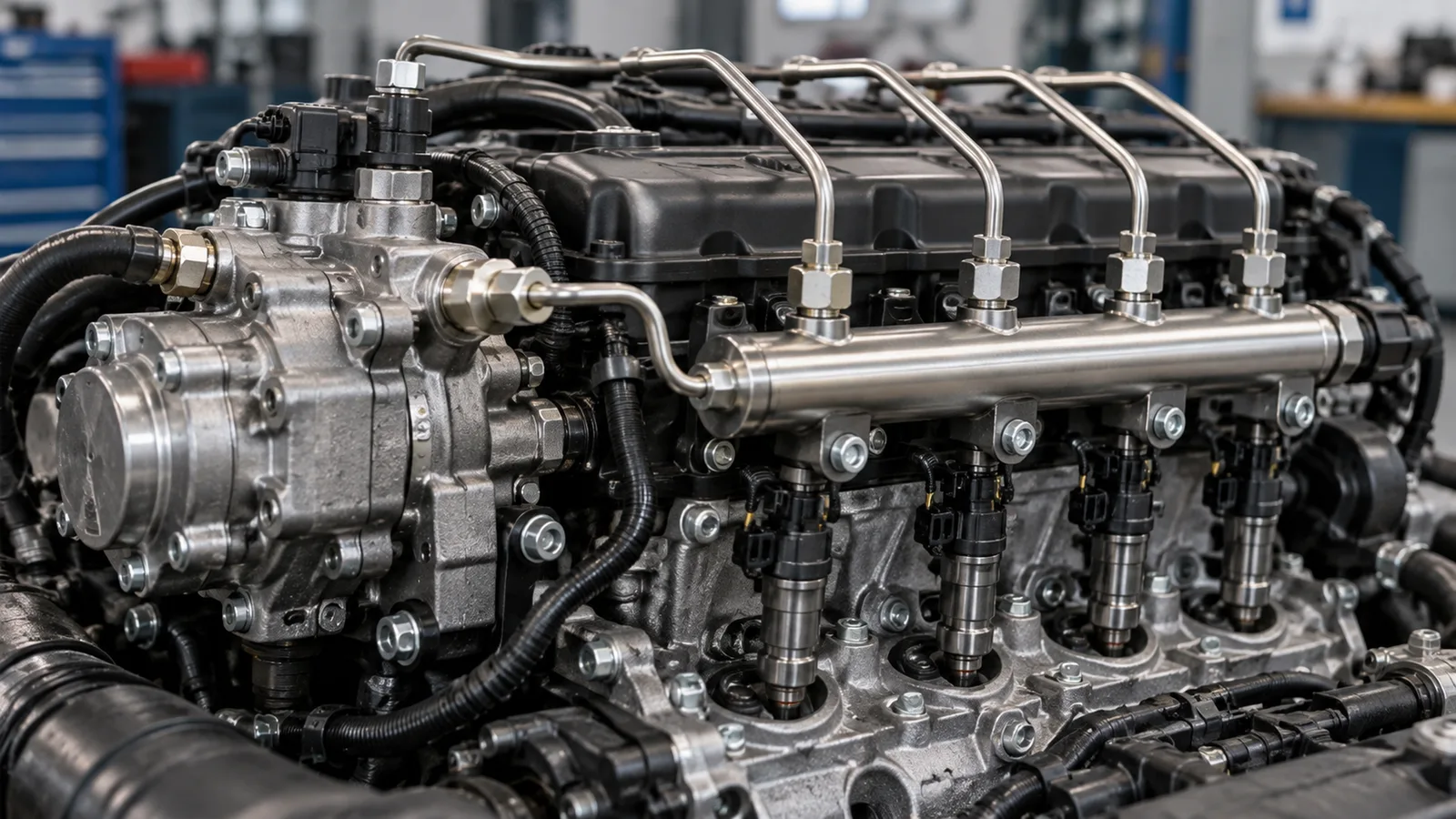

Namensgebend für das gesamte System ist das Rail selbst: eine an den Motor angebaute Speicherleiste. Sie hält den unter Druck stehenden Kraftstoff für alle Injektoren gleichzeitig bereit. Bosch nennt es wörtlich „das an den Motor angebaute Kraftstoffrail“ und beschreibt seine Funktion so: „Der Kraftstoff wird permanent mit hohem Druck zur Einspritzung bereitgehalten.“ Dieses permanent bedeutet in der Praxis, dass der Druck im Rail zwar mit jeder Einspritzung leicht schwankt, im Mittel aber auf einem geregelten Niveau bleibt – unabhängig davon, welcher Zylinder gerade an der Reihe ist.

Für eine Log-Auswertung ist diese Eigenschaft entscheidend. Ein einzelner Momentanwert aus einem Datenlogger zeigt immer nur eine Situation zwischen zwei Einspritzungen, nie das gesamte Regelverhalten. Wird der Raildruck nur an einer Stelle im Datensatz abgelesen, kann ein völlig normaler Schwankungsvorgang wie ein Fehler aussehen. Umgekehrt kann eine echte Regelabweichung im Rauschen untergehen. Erst ein durchgängiger Verlauf über mehrere Sekunden bei konstanter Last macht sichtbar, ob der Druck stabil um seinen Sollwert pendelt oder sich systematisch von ihm entfernt.

Aus dieser Speicherfunktion folgt außerdem: Ein Druckabfall muss nicht automatisch an der Pumpe liegen. Der Raildruck ist das Ergebnis aus Förderung durch die Pumpe, Verbrauch durch alle Injektoren gemeinsam und möglichen Leckagepfaden im System. Ein Rückgang kann an jeder dieser drei Stellen entstehen. Eine saubere Diagnose grenzt sie deshalb nacheinander ein, statt bei der ersten Vermutung stehen zu bleiben.

Warum ein Common-Rail-Diesel mit deutlich mehr Druck arbeitet als eine Benzin-Direkteinspritzung

Wer von der Benzin-Direkteinspritzung kommt und zum ersten Mal einen Diesel-Datensatz liest, unterschätzt schnell die Größenordnung. Für seine aktuelle Benzin-Direkteinspritzung nennt Bosch einen Hochdruckkreislauf von „bis zu 350 bar“, gespeist aus einer Niederdruckversorgung mit „bis zu 6 bar“. Für das Common-Rail-System mit Piezo-Injektoren nennt derselbe Hersteller dagegen „Einspritzdrücken bis zu 2 700 bar“ – knapp das Achtfache. Beide Zahlen gelten nur für das jeweils genannte Produktportfolio, zeigen aber, wie unterschiedlich die beiden Systeme grundsätzlich dimensioniert sind.

Der Grund liegt in der Physik der Gemischbildung. Dieselkraftstoff zündet durch die Verdichtungswärme im Zylinder selbst, ganz ohne Zündfunken. Dafür muss er in extrem feine Tröpfchen zerstäubt werden, damit die Verbrennung sauber und ohne unnötigen Ruß abläuft. Je höher der Einspritzdruck, desto feiner lässt sich der Kraftstoffstrahl zerlegen, und genau deshalb ist die Druckklasse beim Diesel historisch immer weiter gestiegen. Bei der Benzin-Direkteinspritzung übernimmt dagegen ein Zündfunke die eigentliche Entflammung, wodurch der Einspritzdruck dort primär die Gemischaufbereitung steuert und weniger die Zündfähigkeit selbst.

Für die Praxis bedeutet dieser Unterschied vor allem eines: Ein Referenzwert aus der Benzin-Welt lässt sich nicht auf einen Diesel-Datensatz übertragen, und umgekehrt genauso wenig. Wer einen Raildruckwert von 1.800 bar bei einem Diesel sieht und mit einem Benzin-Grenzwert von 350 bar vergleicht, vergleicht zwei Systeme, die technisch nichts miteinander zu tun haben. Dieser Beitrag bleibt deshalb konsequent beim Diesel-Common-Rail und vertieft die Benzin-Direkteinspritzung an keiner Stelle weiter.

Vor-, Haupt- und Nacheinspritzung: ein Arbeitstakt, mehrere Ereignisse

Ein zweites Merkmal unterscheidet den Common-Rail-Diesel von den meisten anderen Einspritzsystemen: die Zahl der Einspritzereignisse pro Arbeitstakt. Ein einfaches System kennt nur eine einzige, zeitlich begrenzte Einspritzung, während ein moderner Diesel mehrere davon hintereinander setzen kann. Bosch nennt für sein Piezo-System „bis zu zehn individuelle Einspritzungen pro Einspritzzyklus“ als Merkmal für eine leisere Verbrennung. Praktisch bedeutet das: Vor-, Haupt- und Nacheinspritzungen erfüllen jeweils unterschiedliche Aufgaben, statt einfach dieselbe Kraftstoffmenge in kleinere Portionen zu zerlegen.

Eine kleine Voreinspritzung senkt in der Regel den steilen Druckanstieg zu Beginn der Verbrennung und damit das klassische, nagelnde Dieselgeräusch. Eine besonders eng an die Haupteinspritzung herangerückte Variante beschreibt Bosch als „Digital Rate Shaping“-Strategie, bei der „die Voreinspritzung in sehr geringen zeitlichen Abstand zur Haupteinspritzung gebracht“ wird, um den Brennverlauf gezielt zu formen. Eine Nacheinspritzung erfüllt dagegen ganz andere Zwecke: Sie kann die Abgastemperatur für eine nachgeschaltete Regeneration anheben, oder sie senkt Rußpartikel in der späten Verbrennungsphase.

Für eine Log-Auswertung folgt daraus eine klare Konsequenz: Eine einzelne Einspritzmenge oder ein einzelner Einspritzzeitpunkt beschreibt nur einen Ausschnitt des gesamten Arbeitstakts. Wer nur die Haupteinspritzung betrachtet und Vor- und Nacheinspritzung ignoriert, übersieht womöglich genau die Größe, die sich unter Last am stärksten verändert hat. Zu einem sauberen Log gehört deshalb immer die vollständige Einspritzstrategie, nicht nur ein einzelner, isolierter Wert.

Das Mengenregelventil und die Raildruckregelung im Alltag

Damit das Rail trotz wechselnder Last und Drehzahl einen stabilen Solldruck hält, greift das Steuergerät über ein Mengenregelventil in den Förderstrom der Hochdruckpumpe ein. Es fördert nicht einfach die maximal mögliche Kraftstoffmenge, um den Überschuss dann über ein reines Druckbegrenzungsventil abzulassen. Stattdessen steuert das Ventil bereits am Eingang der Pumpe, wie viel Kraftstoff überhaupt verdichtet wird. Diese vorausschauende Regelung spart Antriebsleistung. Sie reduziert außerdem die thermische Belastung des Kraftstoffs, weil weniger Menge unnötig auf hohen Druck gebracht und anschließend wieder abgebaut werden muss.

Für die Diagnose ist das Mengenregelventil deshalb ein eigener, wichtiger Kanal, weil es genau die Stellgröße zeigt, mit der das Steuergerät auf eine Abweichung reagiert. Muss das Ventil deutlich weiter öffnen, um denselben Solldruck zu halten, verändert sich die Regelreserve des Systems. Das gilt selbst dann, wenn der gemessene Ist-Druck noch völlig unauffällig aussieht. Ein Log, das nur den Druckverlauf zeigt, aber nicht die Ansteuerung des Ventils, blendet einen Teil der eigentlichen Information aus.

Bei Fahrzeugen mit zusätzlicher Ablaufregelung kommt ein zweites Stellglied hinzu. Es führt gezielt Kraftstoff aus dem Rail zurück und erlaubt so eine noch feinere, schnellere Regelung, allerdings auf Kosten eines höheren Rücklaufvolumens im Normalbetrieb. Ob ein konkretes Fahrzeug so ausgestattet ist, lässt sich nicht pauschal beantworten und muss an der jeweiligen Systemarchitektur geprüft werden, bevor eine auffällige Rücklaufmenge vorschnell als Fehler gewertet wird.

Einspritzkorrekturen richtig lesen: kein Ersatz für eine Injektordiagnose

Kaum ein Wert wird in Diesel-Foren so häufig missverstanden wie die Einspritzkorrektur, die viele Diagnosetools pro Zylinder anzeigen. Der Wert wirkt wie eine direkte Note für den Zustand eines Injektors: hoch bedeutet schlecht, niedrig bedeutet gut. Technisch ist das nur die halbe Wahrheit, denn die Einspritzkorrektur spiegelt eine Regelreaktion des Steuergeräts auf eine beobachtete Zylinderungleichheit wider, meist abgeleitet aus der Laufunruhe oder aus kleinen Drehzahlschwankungen zwischen den Zylindern. Sie ist damit ein Symptomwert, kein direkter Messwert der Injektormechanik selbst.

Genau daraus folgt die Vorsicht, mit der dieser Wert behandelt werden muss. Eine erhöhte Korrektur an einem Zylinder kann tatsächlich von einem schwächelnden Injektor stammen. Sie kann aber ebenso gut eine ungleiche Kompression widerspiegeln, eine mechanische Schwankung in der Lagerung oder schlicht einen leicht abweichenden Sensorreferenzpunkt. Wer die Korrektur mit einem Injektorschaden gleichsetzt, ohne Kompression, Raildruck und Drehzahlschwankung mitzuprüfen, tauscht im Zweifel ein einwandfreies Bauteil aus und lässt die eigentliche Ursache im Fahrzeug zurück.

Sinnvoll wird die Einspritzkorrektur erst im Zusammenspiel mit weiteren Kanälen. Steigt sie an genau dem Zylinder, an dem auch die Kompression niedriger ausfällt, verdichtet sich der Verdacht auf ein mechanisches Problem. Bleibt die Kompression dagegen unauffällig und zeigt nur die Korrektur eine Abweichung, rückt der Injektor selbst stärker in den Fokus – und genau dort setzt die Rücklaufmessung an, die im nächsten Abschnitt folgt.

Rücklaufmenge messen: was ein Rücklaufvergleich zeigt — und was nicht

Moderne Diesel-Injektoren führen einen Teil des zugeführten Kraftstoffs nicht in den Brennraum, sondern über eine eigene Rücklaufleitung zurück in den Tank oder in eine Sammelleitung. Ein Teil davon ist Steuermenge, die für das interne Öffnen und Schließen des Injektors gebraucht wird, ein anderer Teil ist Leckmenge an inneren Dichtstellen. Beide zusammen ergeben die Rücklaufmenge, die sich am Fahrzeug pro Injektor getrennt messen lässt, wenn die entsprechenden Leitungen zugänglich sind.

Ein Vergleich dieser Rücklaufmengen zwischen den Zylindern kann auf eine innere Leckage an genau dem Injektor hinweisen, der deutlich mehr zurückführt als seine Nachbarn. Die Aussagekraft dieser Messung hängt aber entscheidend von den Randbedingungen ab. Kraftstoff wird mit steigender Temperatur dünnflüssiger. Ein wärmerer Injektor führt allein deshalb schon mehr Menge zurück, ohne dass an ihm etwas verschlissen wäre. Ein Vergleich zwischen einem gerade erst warmgelaufenen Injektor und einem, der schon lange unter Last stand, führt deshalb fast zwangsläufig zu einer Fehlinterpretation.

Eine belastbare Rücklaufmessung verlangt deshalb vergleichbare Temperatur- und Betriebsbedingungen an allen Zylindern gleichzeitig. Dazu kommen eine ausreichend lange Messdauer und, wo möglich, mehrere Wiederholungen bei unterschiedlicher Last. Eine einzelne, kurze Momentaufnahme an nur einem Injektor beweist wenig. Erst wenn ein Injektor unter mehreren vergleichbaren Bedingungen wiederholt deutlich aus der Reihe fällt, wird aus der Rücklaufmessung ein belastbarer Hinweis auf eine innere Leckage – und selbst dann bleibt es ein Hinweis, keine automatische Freigabe für einen Injektortausch ohne weitere Prüfung.

Typische Fehlinterpretationen bei der Common-Rail-Diagnose

Drei Kurzschlüsse sorgen in der Praxis besonders zuverlässig für falsche Diagnosen. Der erste setzt eine erhöhte Einspritzkorrektur direkt mit einem Injektorschaden gleich, ohne Kompression und Raildruck mitzuprüfen. Der zweite bewertet eine Rücklaufmessung, ohne die Temperatur der verglichenen Injektoren anzugleichen. Er verwechselt damit einen thermischen Effekt mit einer echten Leckage. Der dritte betrachtet einen Raildruckabfall unter Last, ohne die Startdrehzahl und die Drehzahl während des Ereignisses zu berücksichtigen, obwohl beide Werte etwas über die tatsächliche Förderleistung der Pumpe bei diesem Betriebspunkt aussagen.

Allen drei Kurzschlüssen liegt dasselbe Muster zugrunde: Ein einzelner, gut sichtbarer Wert wird als vollständige Erklärung genommen, obwohl er in Wirklichkeit nur ein Symptom innerhalb eines mehrstufigen Regelkreises ist. Fällt beispielsweise der Raildruck unter Last spürbar ab, kann tatsächlich die Hochdruckpumpe an ihrer Fördergrenze angelangt sein. Ebenso denkbar sind aber ein zu geringer Zulaufdruck aus der Niederdruckstufe, ein driftender Drucksensor oder eine veränderte Kraftstoffdichte durch Temperatur oder Beimischung. Auch eine vom Steuergerät bewusst zurückgenommene Lastanforderung wegen einer anderen Schutzfunktion kommt infrage.

Eine saubere Interpretation prüft deshalb immer mindestens eine plausible Alternative aktiv mit, statt sie nur zu erwähnen. Das bedeutet konkret: Wer eine Pumpengrenze vermutet, sieht sich zusätzlich Zulaufdruck und Sensorreferenz an. Wer einen Injektorschaden vermutet, sieht sich Kompression und Rücklaufmenge unter gleicher Temperatur an. Erst wenn die Alternative erkennbar schwächer wird, gewinnt die ursprüngliche Hypothese an Gewicht.

Ein Diagnoseablauf, der Fehlteiletausch vermeidet

Am Anfang jeder belastbaren Diagnose steht nicht das Messgerät, sondern eine genaue Beschreibung des Fehlerbilds: bei welcher Drehzahl, bei welcher Last, in welchem Temperaturzustand und wie reproduzierbar es auftritt. Ohne diese Festlegung bleibt jede spätere Messung ein Zufallstreffer. Niemand kann sich sicher sein, den relevanten Betriebspunkt überhaupt getroffen zu haben. Erst danach folgt die Versorgungsseite: Bordnetzspannung, Zulaufdruck aus der Niederdruckstufe und, sofern vorhanden, bekannte Fehlercodes samt Freeze-Frame-Daten.

Im dritten Schritt werden Solldruck, Istdruck und die Ansteuerung des Mengenregelventils gemeinsam über die Zeit geloggt, möglichst genau in dem Betriebspunkt, in dem das Fehlerbild auftritt. Ein Log, das nur eine kurze Momentaufnahme zeigt, reicht dafür selten aus. Danach folgt eine unabhängige Kontrollmessung, etwa eine Rücklaufmengenmessung unter angeglichener Temperatur oder ein Vergleich der Einspritzkorrekturen gegen die Kompression. Erst wenn zwei voneinander unabhängige Kanäle dieselbe Hypothese stützen, gilt ein Befund als belastbar genug für eine Bauteilentscheidung.

Der letzte Schritt ist die eigentliche Eingrenzung: Bauteil, Kalibrierung oder mechanische Ursache. Wichtig dabei ist die zeitliche Reihenfolge der Messungen, denn ein primärer Versorgungsfehler kann eine ganze Kette nachgelagerter Auffälligkeiten auslösen, und wer erst am Ende dieser Kette misst, verwechselt leicht eine Folge mit einer Ursache. Diese Reihenfolge einzuhalten kostet zunächst Zeit, spart aber fast immer einen überflüssigen Teiletausch.

Was eine Leistungssteigerung für Druckreserve und Einspritzfenster verändert

Eine Leistungssteigerung am Diesel verschiebt selten nur einen einzelnen Spitzenwert nach oben. Häufiger verändert sie, wie lange und wie oft ein Betriebspunkt mit hoher Last überhaupt angefahren wird, und genau dort werden Reserven kleiner, die im Serienbetrieb nur selten gleichzeitig beansprucht wurden. Beim Common-Rail-System betrifft das vor allem drei Größen: die Druckreserve der Hochdruckpumpe bei hoher Fördermenge, das zeitliche Fenster für die vollständige Einspritzstrategie bei hoher Drehzahl und die thermische Belastung der Injektoren bei häufigeren, längeren Volllastphasen.

Die entscheidende Frage lautet deshalb nicht, ob ein Bauteil grundsätzlich mehr Leistung verträgt, sondern welche konkrete Belastungsgröße sich durch die Änderung tatsächlich verschiebt. Bei der Pumpe sind das Fördermenge und Antriebsleistung, beim Rail die mittlere Druckhöhe und die Häufigkeit größerer Schwankungen, bei den Injektoren die thermische Zykluszahl und die Zeit pro Einspritzung im Verhältnis zur verfügbaren Kurbelwellenzeit. Wer nur nach einer pauschalen Leistungsfreigabe für ein einzelnes Bauteil fragt, übersieht diese Verschiebung.

Ein belastbarer Vergleich beginnt deshalb immer mit einer sauberen Referenzmessung im Serienzustand, gefolgt von genau einer kontrollierten Änderung und einer erneuten Messung unter denselben Randbedingungen. Werden Hardware, Software, Kraftstoffqualität und Umgebungsbedingungen gleichzeitig verändert, lässt sich am Ende nicht mehr trennen, welcher Teil der Änderung für ein neues Verhalten verantwortlich ist. Diese Reihenfolge ist unbequem, weil sie Zeit kostet, aber sie ist der einzige Weg, aus einem Vorher-Nachher-Vergleich tatsächlich etwas zu lernen.

Was ein Eingriff am Common-Rail-System für die Zulassung bedeutet

Ein reiner Austausch defekter Bauteile gegen baugleiche Ersatzteile ist eine gewöhnliche Reparatur und ändert am Zulassungsstatus eines Fahrzeugs grundsätzlich nichts. Anders sieht es aus, sobald Raildruck, Einspritzmenge oder Einspritzstrategie über die Serienauslegung hinaus verändert werden, etwa im Rahmen einer Leistungssteigerung. Eine solche Änderung berührt unmittelbar zwei Fragen: ob die in der Betriebserlaubnis genehmigte Fahrzeugart noch zutrifft, und ob sich das Abgas- oder Geräuschverhalten gegenüber dem genehmigten Zustand verschlechtert. Das sind zwei der drei Gründe, aus denen eine Betriebserlaubnis nach § 19 StVZO erlöschen kann.

Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Ob im Einzelfall eine Änderung der genehmigten Fahrzeugart oder eine Verschlechterung des Abgasverhaltens tatsächlich vorliegt, entscheidet sich am konkreten Fahrzeug und am gesamten Umfang der Änderung. Ein einzelner Kennfeldwert für sich genommen reicht dafür nicht. Wo eine belastbare Aussage nötig ist, gehört sie in eine fahrzeugspezifische Begutachtung, nicht in eine allgemeine Einschätzung anhand eines Datenlogs.

Häufige Fragen

Einordnung: wo die Werte stehen

Die Fundstellen zu diesem Beitrag stehen hier gebündelt, damit der Lesetext ohne Herstellerzitate und Paragrafenketten auskommt. Die Herstellerseiten wurden am 16. September 2026 selbst abgerufen, jedes Zitat ist zeichengenau gegen diesen Stand geprüft. Wo eine Aussage auf allgemeinem physikalischem und motortechnischem Grundwissen beruht, statt auf einer konkreten Quelle, steht das dabei.
