Kraftstoffleitung undicht — Schnellkupplung, Material und Leck sauber auseinanderhalten

Warum eine Kraftstoffleitung mehr ist als ein Schlauch

Der Geruch kommt zuerst, meistens beim Öffnen der Garage am Morgen. Viele Fahrzeughalter denken dabei sofort an einen kaputten Schlauch. Das ist nachvollziehbar, aber vorschnell. Zwischen Tank und Motor sitzen mehrere Bauteile mit ganz unterschiedlichen Aufgaben: ein flexibler Schlauch oder ein starres Rohr, dazwischen mindestens ein Steckverbinder, an jedem Übergang eine Dichtung, und je nach Fahrzeug eine getrennte Förder-, Rücklauf- und Dampfleitung. Jedes dieser Teile kann undicht werden. Und jedes hat eigene Gründe dafür – wie stark ein einzelnes Ersatzteil die Betriebserlaubnis berühren kann, beschreibt der vollständige Überblick zum legalen Auto-Tuning.

Genau diese Trennung bildet auch die Normenlandschaft ab. Für den Schlauch selbst gilt die SAE-Norm J30, für die Schnellkupplung eine eigene Norm mit der Bezeichnung J2044. Beide beschreiben, wofür das jeweilige Bauteil ausgelegt sein muss, und zwar für einen klar begrenzten Bereich aus Kraftstoffart, Druck, Vakuum und Temperatur. Wer eine Leitung als Ganzes beurteilt, ohne diese Aufteilung zu kennen, verwechselt leicht ein Kupplungsproblem mit einem Schlauchproblem. Am Ende wird dann das falsche Teil getauscht.

Schlauch und Schnellkupplung sind zwei getrennte Bauteile

SAE J30 behandelt ausdrücklich nur den Schlauch. Das gilt für gekuppelte und ungekuppelte Anwendungen, für Benzin, Öl, Diesel, Schmieröl oder die Dämpfe aus Kraftstoffsystem und Kurbelgehäuse, in mobilen wie stationären Einsätzen. Wo eine Baugruppe zusätzlich eine Verbindung braucht, verweist die Norm ausdrücklich darauf, dass diese Anforderung gesondert zwischen Kunde und Konfektionär vereinbart wird. Mit anderen Worten: Der Schlauch selbst ist geregelt. Die Art, wie er angeschlossen wird, ist es nicht automatisch mit.

Diese Lücke füllt SAE J2044. Die Norm legt die Mindestanforderungen für Schnellkupplungen in Versorgungs-, Rücklauf- und Dampfleitungen fest. Dazu definiert sie genormte männliche Rohrenden, damit Kupplungen unterschiedlicher Hersteller an derselben Stelle passen. Für die Praxis heißt das: Eine Kupplung, die zu einem bestimmten Rohrende passt, ist deshalb noch nicht automatisch für jeden Druck, jede Temperatur oder jeden Kraftstoff freigegeben. Geometrische Passung und funktionale Eignung sind zwei getrennte Fragen. Beide hängen an derselben Verbindung.

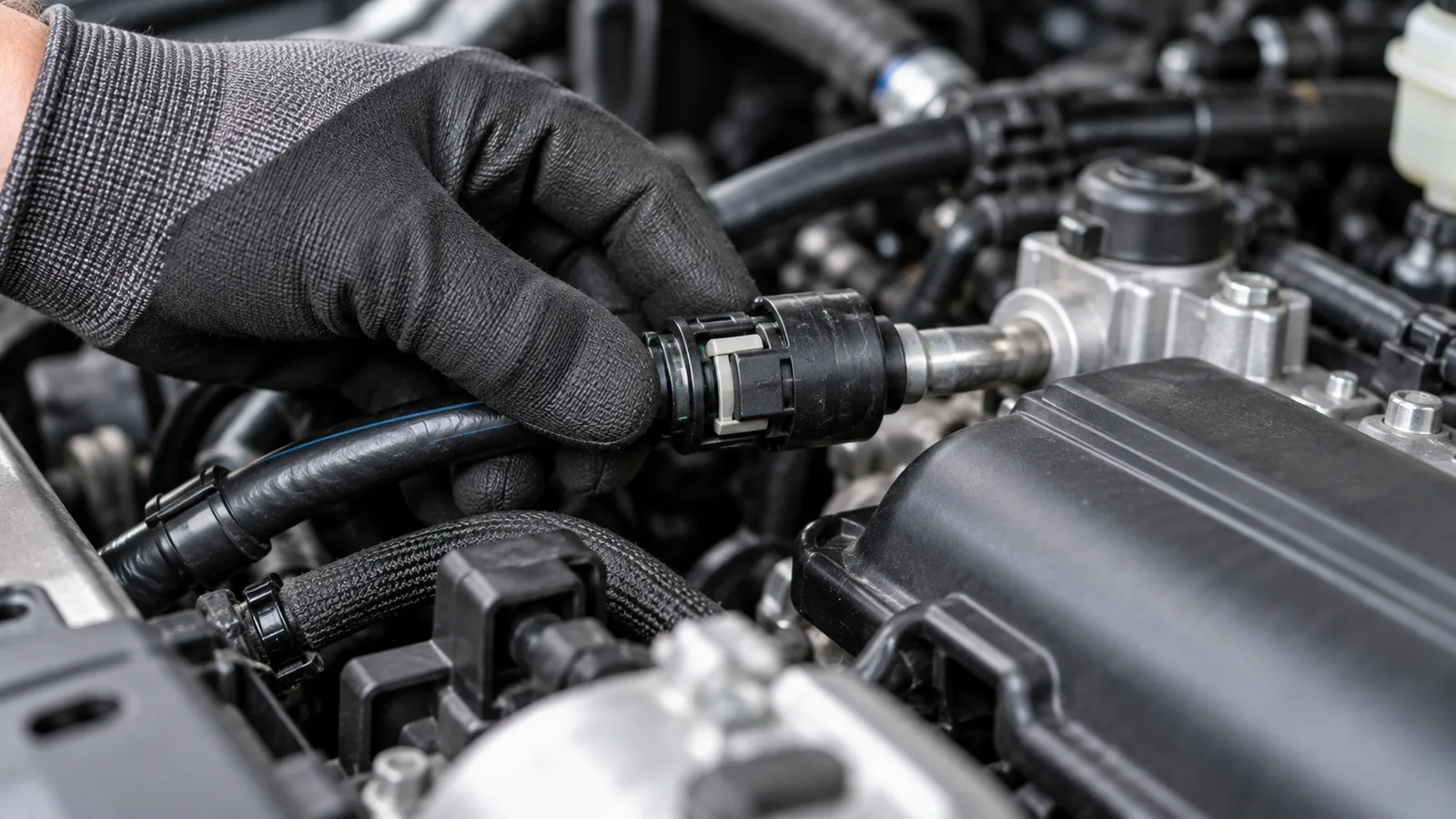

Die Schnellkupplung: Verriegelung, Rastkontrolle und Zugentlastung

Eine Schnellkupplung hält nicht, weil sie stramm sitzt. Sie hält, weil ein Rastelement mechanisch einrastet und diesen Zustand hörbar oder fühlbar bestätigt. SAE J2044 beschreibt dieses Prinzip der Verbindungskontrolle auf einer allgemeinen Ebene. Die genaue Ausführung liegt dagegen beim jeweiligen Hersteller: wie viele Rastnasen ein bestimmter Steckverbinder hat und wie stark die Zugkraft sein muss, um ihn zu lösen. Eine Kupplung, die sich äußerlich vollständig aufgesteckt anfühlt, kann innen trotzdem nicht vollständig verrastet sein. Genau das ist eine der häufigsten Ursachen für eine später auftretende Undichtigkeit.

Deshalb gehört ein Zugtest gegen die Steckrichtung zu jeder Prüfung einer Schnellkupplung. Werkstätten führen ihn routinemäßig aus, um eine bloß aufgesteckte von einer tatsächlich verriegelten Verbindung zu unterscheiden. Ein Leck an dieser Stelle bedeutet nicht zwangsläufig einen Defekt am Bauteil. Es kann ebenso gut eine Verbindung sein, die nach einer früheren Reparatur nie vollständig eingerastet ist und seither langsam, aber stetig Kraftstoff oder Dampf verliert. Wo genau die Rastkontrolle eines bestimmten Fahrzeugs sitzt und wie sie sich anfühlen soll, steht in den Unterlagen des jeweiligen Herstellers, nicht in der allgemeinen SAE-Norm.

Welches Material zu welchem Kraftstoff passt

Benzin, Diesel, Motoröl und deren Dämpfe verlangen unterschiedliche Elastomere. SAE J30 spezifiziert deshalb für jede dieser Anwendungen eine eigene Schlauchklasse, statt eines universellen Gummischlauchs. Ein Werkstoff, der gegen Benzin über Jahre stabil bleibt, muss gegen Diesel nicht automatisch genauso beständig sein. Umgekehrt gilt dasselbe. Diese Spezifität ist der Grund, warum ein Baumarktschlauch, der irgendwo als kraftstoffbeständig beworben wird, für eine Fahrzeugleitung trotzdem die falsche Wahl sein kann. Er erfüllt vielleicht eine grobe Anforderung. Den engen Anwendungsbereich der Fahrzeugleitung erfüllt er deshalb noch nicht.

Dazu kommt die Frage der Kraftstoffzusammensetzung selbst. Welche Beimischungen ein bestimmter Schlauch verträgt und in welchem Umfang, ist eine Frage der Freigabe für genau diesen Kraftstoff und dieses Bauteil, nicht eine allgemeine Eigenschaft von Gummi. Wie sich ein höherer Ethanolanteil auf die nötige Fördermenge einer Pumpe auswirkt, ist ein eigenes Thema mit eigener Rechnung. Dieser Beitrag geht darauf bewusst nicht ein. Für die Leitung selbst zählt an dieser Stelle nur eines: Eine Materialfreigabe gilt für den Kraftstoff, für den sie ausgestellt wurde. Für eine andere Kraftstoffart aus derselben Tankstelle gilt sie nicht automatisch mit.

Druck und Vakuum: zwei Betriebszustände am selben Bauteil

Eine Kraftstoffleitung arbeitet nicht nur unter Druck. Je nach Betriebszustand des Motors kann an derselben Stelle auch ein Unterdruck anliegen, etwa in bestimmten Phasen der Rücklauf- oder Dampfführung. Ein Bauteil, das nur für Überdruck ausgelegt ist, kann dann unter Vakuum kollabieren oder undicht werden. Eine reine Überdruckprüfung zeigt das nie. SAE J2044 definiert den Geltungsbereich für Schnellkupplungen deshalb ausdrücklich für beide Richtungen. Nach dem öffentlich einsehbaren Anwendungsbereich der Norm deckt sie Betriebsdrücke bis 500 Kilopascal ab, also 5 bar, dazu Unterdrücke bis minus 50 Kilopascal, bei Benzin- und Dieselanwendungen samt deren Dampfentlüftungs- und Verdunstungssystemen.

Diese Zahlen sind Grenzwerte des Geltungsbereichs der Norm. Sie sind keine Freigabe für ein bestimmtes Bauteil eines bestimmten Fahrzeugs. Ein Steckverbinder, der irgendwo nach J2044 gefertigt ist, muss deshalb nicht automatisch für den vollen Bereich der Norm ausgelegt sein. So wie ein Reifen mit einer bestimmten Geschwindigkeitsfreigabe trotzdem für ein bestimmtes Fahrzeug ungeeignet sein kann. Wichtig für die Diagnose ist vor allem eine Erkenntnis: Ein Bauteil, das im Standgas dicht wirkt, kann unter der wechselnden Belastung von Beschleunigung und Schub trotzdem ein Leck zeigen. Druck und Vakuum erzeugen an derselben Stelle unterschiedliche mechanische Beanspruchungen.

Temperatur gehört zum Eignungsbereich, nicht zur Kür

Elastomere verändern ihre Eigenschaften mit der Temperatur. Sie werden bei Kälte steifer und verlieren bei Hitze an Rückstellkraft. Genau diese Rückstellkraft ist es, die eine Dichtung überhaupt dicht hält. SAE J2044 nennt für ihren Geltungsbereich einen Betriebstemperaturbereich von minus 40 bis 115 Grad Celsius. Dieser Bereich ist bewusst weit gefasst, weil eine Leitung im Motorraum sowohl einen kalten Wintermorgen als auch die Abwärme eines heißlaufenden Motors aushalten muss. Für jedes einzelne Bauteil zählt dabei nicht der Normbereich. Entscheidend ist die tatsächliche Freigabe seines Herstellers für genau diese Anwendung.

In der Praxis zeigt sich eine überalterte oder falsch ausgewählte Dichtung deshalb oft erst bei Temperaturextremen, nicht im gemütlichen Standgas auf der Hebebühne. Ein Leck, das nur bei kaltem Motor auftritt und nach dem Warmlaufen verschwindet, deutet auf ein Bauteil hin, das bei niedrigen Temperaturen seine Dichtwirkung verliert. Ein Leck, das erst nach längerer Fahrt und entsprechender Motorraumhitze entsteht, zeigt in die andere Richtung. Beide Fälle sind ein Hinweis auf die Temperaturfestigkeit des Bauteils. Sie sollten bei der Fehlersuche dokumentiert werden, statt nur bei einer einzelnen Betriebstemperatur zu prüfen.

O-Ring an der Kupplung: Größe ist keine Materialfreigabe

Viele Schnellkupplungen dichten über einen O-Ring. Für O-Ringe gibt es mit der Normreihe ISO 3601 ein eigenes, mehrteiliges Regelwerk. Ein Teil davon beschreibt die reinen Abmessungen und Toleranzen. Ein zweiter behandelt den passenden Einbauraum, also die Nut, in die der Ring eingelegt wird, und ein dritter regelt die Anforderungen an das Werkstoffmaterial selbst, etwa Druckverformungsrest, Temperaturbeständigkeit und Beständigkeit gegen bestimmte Medien. Diese drei Ebenen sind bewusst getrennt. Genau darin liegt eine Falle, die bei einer schnellen Reparatur leicht übersehen wird.

Ein O-Ring in der richtigen Nenngröße lässt sich fast immer irgendwo beschaffen, oft günstig und schnell. Die Größe allein sagt aber nichts darüber aus, ob der Werkstoff für Kraftstoff überhaupt geeignet ist. Ein Dichtring aus einem Material, das etwa für Wasser oder Druckluft gedacht ist, kann exakt dieselbe Nenngröße tragen wie ein kraftstoffbeständiger Ring. Trotzdem kann er innerhalb weniger Wochen quellen, verhärten oder brüchig werden, sobald er dauerhaft Kraftstoff ausgesetzt ist. Wer eine undichte Kupplung repariert, prüft deshalb nicht nur, ob ein Ersatzring passt. Geprüft wird auch, ob sein Werkstoff für genau diesen Kraftstoff freigegeben ist.

Permeation gegen echtes Leck: warum trocken nicht dicht heißt

Ein System kann vollständig flüssigkeitsdicht sein und trotzdem Kraftstoffdampf verlieren. Moleküle diffundieren dann durch das Elastomer selbst, ohne dass irgendwo ein sichtbarer Tropfen entsteht. Dieser Vorgang heißt Permeation. Er ist etwas grundsätzlich anderes als ein Leck an einer schlecht verpressten Dichtung oder einem gerissenen Schlauch. Ein echtes Leck lässt Flüssigkeit oder deutlich spürbaren Dampf an einer konkreten Stelle austreten. Permeation dagegen verteilt sich diffus über die gesamte Oberfläche eines Bauteils und zeigt sich eher als leichter Kraftstoffgeruch ohne sichtbare Feuchtigkeit, nicht als klar lokalisierbarer Fleck.

Für die Fehlersuche folgt daraus eine wichtige Unterscheidung: Kein Tropfen sichtbar zu haben ist kein vollständiger Nachweis dafür, dass ein System vollkommen dicht ist. Ein alterndes Elastomer kann seine Permeationsrate verändern, ohne dass an der Oberfläche irgendetwas sichtbar wird. Ein Geruchstest sollte deshalb ernst genommen werden, selbst wenn eine rein visuelle Kontrolle nichts zeigt. Umgekehrt ist nicht jeder wahrgenommene Kraftstoffgeruch automatisch ein Alarmzeichen für ein defektes Bauteil. Eine gewisse Permeation ist bei Elastomerwerkstoffen grundsätzlich normal und in der Materialauswahl bereits mit eingerechnet.

Förderleitung, Rücklauf und Dampfleitung sind nicht dasselbe Bauteil

Ein modernes Kraftstoffsystem besteht selten aus nur einer Leitung. Neben der Förderleitung, die den Kraftstoff unter Druck zum Motor bringt, gibt es je nach Fahrzeugkonzept eine Rücklaufleitung, über die überschüssiger Kraftstoff zurück in den Tank fließt. Dazu kommen eine oder mehrere Dampfleitungen, die Kraftstoffdämpfe zum Aktivkohlebehälter oder zurück in den Tank führen. Diese Leitungen unterscheiden sich in ihrem Betriebsdruck und im Zustand des Mediums erheblich. Was in der Förderleitung als flüssiger Kraftstoff unter deutlichem Überdruck steht, kann in der Dampfleitung als gasförmiges Gemisch bei nahezu Umgebungsdruck vorliegen.

Für die Diagnose bedeutet das: Ein Bauteil kommt nicht allein deshalb als Ursache infrage, weil es irgendwo im Kraftstoffsystem sitzt. Eine undichte Dampfleitung erzeugt andere Symptome als eine undichte Förderleitung, meist einen leichten, aber konstanten Kraftstoffgeruch statt eines akuten Druckverlusts. Sie verlangt deshalb eine andere Prüfmethode. Dieser Beitrag konzentriert sich bewusst auf die Förderleitung mit ihrer Schnellkupplung. Wie ein defektes Tankentlüftungsventil von einem echten Leck im Verdunstungssystem zu unterscheiden ist, bleibt hier offen. Das ist ein eigenständiges Thema mit eigener Prüflogik.

Mehr Durchsatz nach dem Tuning ändert die Freigabe nicht automatisch

Nach einer Leistungssteigerung steigt fast immer auch der nötige Kraftstoffdurchsatz. Ein Motor, der mehr Leistung abgibt, verbrennt in aller Regel auch mehr Kraftstoff. Diese Tatsache wird gelegentlich als Argument benutzt, um eine bestehende Leitung, Kupplung oder Dichtung ohne weitere Prüfung gegen ein größer dimensioniertes Teil zu tauschen. Die Annahme dahinter: Mehr Durchfluss bedeutet automatisch mehr Bauteil. Das stimmt so nicht. Ein höherer Durchsatz allein ist kein technischer Nachweis dafür, dass ein bestimmtes Ersatzteil für die neue Belastung geeignet ist, denn Durchflussmenge, Druck, Temperatur und Materialverträglichkeit sind vier getrennte Eigenschaften. Jede muss einzeln zur eingesetzten Leitung passen.

Wer nach einem Tuning tatsächlich eine andere Leitung, eine andere Kupplung oder eine andere Dichtung benötigt, braucht dafür eine Auslegung, die diesen Betriebspunkt konkret abdeckt. Kein Austausch nach Gefühl. Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche. Diese Kette gilt auch für ein einzelnes Bauteil wie eine Kraftstoffleitung. Nicht nur für sichtbare Umbauten am Fahrzeug.

Ein Leck erkennen: Druckabfall, Geruch und Nässe sind unterschiedliche Beweise

Druckabfall in einer Messung, ein wahrgenommener Geruch und eine sichtbar feuchte Stelle sind drei unterschiedliche Arten von Hinweisen. Keine davon beweist für sich allein zuverlässig, wo genau ein Leck sitzt oder wie groß es ist. Ein gemessener Druckabfall zeigt, dass irgendwo im System Volumen verloren geht. Ohne genauere Eingrenzung sagt er nichts über den Ort. Ein Geruch kann auf eine Permeationsstelle ebenso hindeuten wie auf ein tatsächliches Leck. Er wandert außerdem mit dem Luftstrom im Motorraum, sodass die Nase allein selten die richtige Stelle findet. Eine sichtbar feuchte Stelle ist der eindeutigste Hinweis der drei, zeigt aber oft nicht den tatsächlichen Ursprung, weil Kraftstoff an einer Leitung entlanglaufen kann, bevor er irgendwo abtropft.

Eine belastbare Diagnose kombiniert deshalb mehrere dieser Hinweise, statt sich auf einen einzelnen zu verlassen. Kommen ein Druckabfall, ein lokalisierter Geruch an genau einer Verbindung und eine sichtbare Verfärbung oder Feuchtigkeit an derselben Stelle zusammen, ist die Ursache deutlich sicherer eingegrenzt als bei nur einem der drei Anzeichen. Bei jeder dieser Prüfungen lohnt sich außerdem der Blick auf mindestens eine zweite mögliche Ursache, bevor ein Bauteil ausgetauscht wird. Ein und dasselbe Symptom kann von der Kupplung, dem Schlauch, einer Dichtung oder sogar einem benachbarten Bauteil stammen. Wer vorschnell tauscht, ohne die Ursache eingegrenzt zu haben, riskiert, das Symptom nur kurzfristig zu verdecken. Die eigentliche Ursache bleibt dann bestehen.

Was du nicht selbst reparieren solltest

Ein undichtes Kraftstoffsystem verzeiht wenig. Austretender Kraftstoff und Dampf befinden sich in der Nähe heißer Motorbauteile und können sich im Ernstfall entzünden. Aus diesem Grund gehört eine improvisierte Reparatur an einer Kraftstoffleitung nicht in die eigene Garage: kein Zusammenklemmen, kein Verschließen mit provisorischen Schellen und kein selbst zusammengestecktes Verbindungsstück, das nicht für diesen Druck-, Vakuum- und Temperaturbereich freigegeben ist. Dieselben Auslöser, die nach § 19 StVZO die Betriebserlaubnis zum Erlöschen bringen können, sind hier im Kleinen am Werk. Eine Reparatur mit einem Bauteil, das nur der Größe nach passt, kann äußerlich funktionieren und trotzdem unter Last, bei Kälte oder unter Vakuum versagen, ohne dass das vorher erkennbar wäre.

Der sicherere Weg führt über eine Fachwerkstatt mit Zugriff auf die Vorgaben des jeweiligen Fahrzeugherstellers. Dort ist die richtige Kombination aus Schlauch, Kupplung und Dichtung für genau dieses Fahrzeug bekannt. Das gilt besonders dann, wenn die undichte Stelle nicht eindeutig identifiziert ist oder mehrere mögliche Ursachen gleichzeitig infrage kommen. Ein geschnittenes und improvisiert wieder zusammengestecktes Rohrende erfüllt keine der Normen, die für dieses Bauteil ursprünglich gegolten haben. Das gilt selbst dann, wenn es äußerlich unauffällig aussieht.

Häufige Fragen

Einordnung: wo die Regeln stehen

Die Fundstellen stehen hier gebündelt, damit der Lesetext selbst ohne Normverweise auskommt. Die beiden SAE-Normen und die ISO-3601-Reihe sind kostenpflichtige Industriestandards ohne frei zugänglichen Volltext; verlinkt wird deshalb nicht auf die Verkaufsseiten der Normorganisationen, sondern die Angaben werden im Klartext genannt, so wie es die Projektregel für nicht amtliche Quellen vorsieht. § 19 StVZO ist am 16. September 2026 am amtlichen Normtext gegengelesen.
