Rückleuchten, Blinker und Tagfahrlicht am Auto nachrüsten

Das Recht behandelt diese Funktionen trotzdem getrennt. Wer die Einheit tauscht, tauscht deshalb nicht ein Bauteil, sondern mehrere Aufträge auf einmal. Genau das macht den Umbau hinten schwerer als vorn am Scheinwerfer. Dort dreht sich fast alles um Lichtquelle und Lichtbild. Hinten kommen Funktion, Schaltung, Anbauort und das Verhalten im Bordnetz dazu. Diese vier Ebenen entscheiden gemeinsam, welcher Nachweis am Ende trägt.

Was am Heck wirklich zur Debatte steht

Vor dem Kauf steht keine Produktfrage, sondern eine Funktionsfrage. Du klärst zuerst, welche Lichtfunktionen sich durch den Umbau tatsächlich ändern. Erst danach lässt sich sagen, welche Unterlage überhaupt in Betracht kommt.

Der Grund dafür steht im Gesetz. § 49a Absatz 1 StVZO erlaubt an Kraftfahrzeugen nur die vorgeschriebenen und die für zulässig erklärten lichttechnischen Einrichtungen. Eine Leuchte ist also nicht schon deshalb erlaubt, weil es sie zu kaufen gibt. Die Grundbegriffe zu Genehmigung und Erlöschen erklärt der Überblick zum Auto-Tuning und seiner Rechtslage.

Eine belastbare Antwort entsteht aus zwei Quellen. Die eine sind die Papiere deines Fahrzeugs, die andere die Unterlagen zur Leuchte. Fehlt eine davon, bleibt jede Bewertung vorläufig.

Ausführlich behandelt wird das in Garantie, Gewährleistung und Kulanz nach dem Tuning.

Sieben Nummern im Gesetz und eine Lücke

Die Liste der bauartgenehmigungspflichtigen Einrichtungen in § 22a Absatz 1 StVZO ist kleinteilig. Sie nennt die Lichtfunktionen am Heck nicht als Paket, sondern jede für sich. Jede Nummer verweist auf die Vorschrift, die Anbau und Anforderungen regelt.

Diese Aufteilung ist keine Formsache. Sie sagt dir, welche Vorschrift du für welche Frage aufschlagen musst. Ein Nachweis für die Schlusslichtfunktion sagt nichts über die Bremslichtfunktion. Und die letzte Zeile trennt noch einmal: Leuchte und Lichtquelle sind zwei eigenständige Dinge.

Eine Funktion aus dem Titel dieses Ratgebers fehlt in der Aufzählung. Für die Tagfahrleuchte am Pkw findest du dort keine eigene Nummer. Auch in der Gliederung der StVZO gibt es keinen Paragrafen mit diesem Namen. Das ist kein Versehen, sondern der Hinweis auf einen anderen Weg.

Warum das Tagfahrlicht einen anderen Weg nimmt

Die StVZO regelt das Tagfahrlicht an einer Stelle, an der man es nicht sucht. § 49a Absatz 5 StVZO koppelt zunächst alle nach vorn wirkenden lichttechnischen Einrichtungen. Sie dürfen nur zusammen mit den Schlussleuchten und der Kennzeichenbeleuchtung einschaltbar sein. Von dieser Kopplung nimmt die Norm einige Einrichtungen aus, darunter Tagfahrleuchten.

Die Ausnahme steht allerdings unter einer Bedingung. Sie gilt für Tagfahrleuchten, „die den im Anhang zu dieser Vorschrift genannten Bestimmungen entsprechen“. Der Anhang der StVZO löst diesen Verweis auf. Für § 49a Absatz 5 Satz 2 Nummer 5 nennt er wörtlich die

Damit ist die Lage klar umrissen. Die Schaltfreiheit gilt nicht für jedes Licht, das tagsüber brennt. Sie gilt für Leuchten, die einer benannten Genehmigungsregelung entsprechen. Ein Leuchtdiodenstreifen im Kühlergrill wird durch seinen Einsatzzweck nicht zur Tagfahrleuchte im Sinne dieser Norm.

Hier trennt sich dieser Ratgeber vom Nachbarthema. Beim Scheinwerfer selbst geht es um Leuchtmittel, Fahrzeugliste und Freigabe. Dafür gibt es den eigenen Beitrag zum LED-Retrofit am Auto. Hier geht es dagegen um eine zusätzliche, eigenständige Leuchte mit eigener Funktion.

Eingeordnet wird das in Sportsitze, Lenkrad und Gurte.

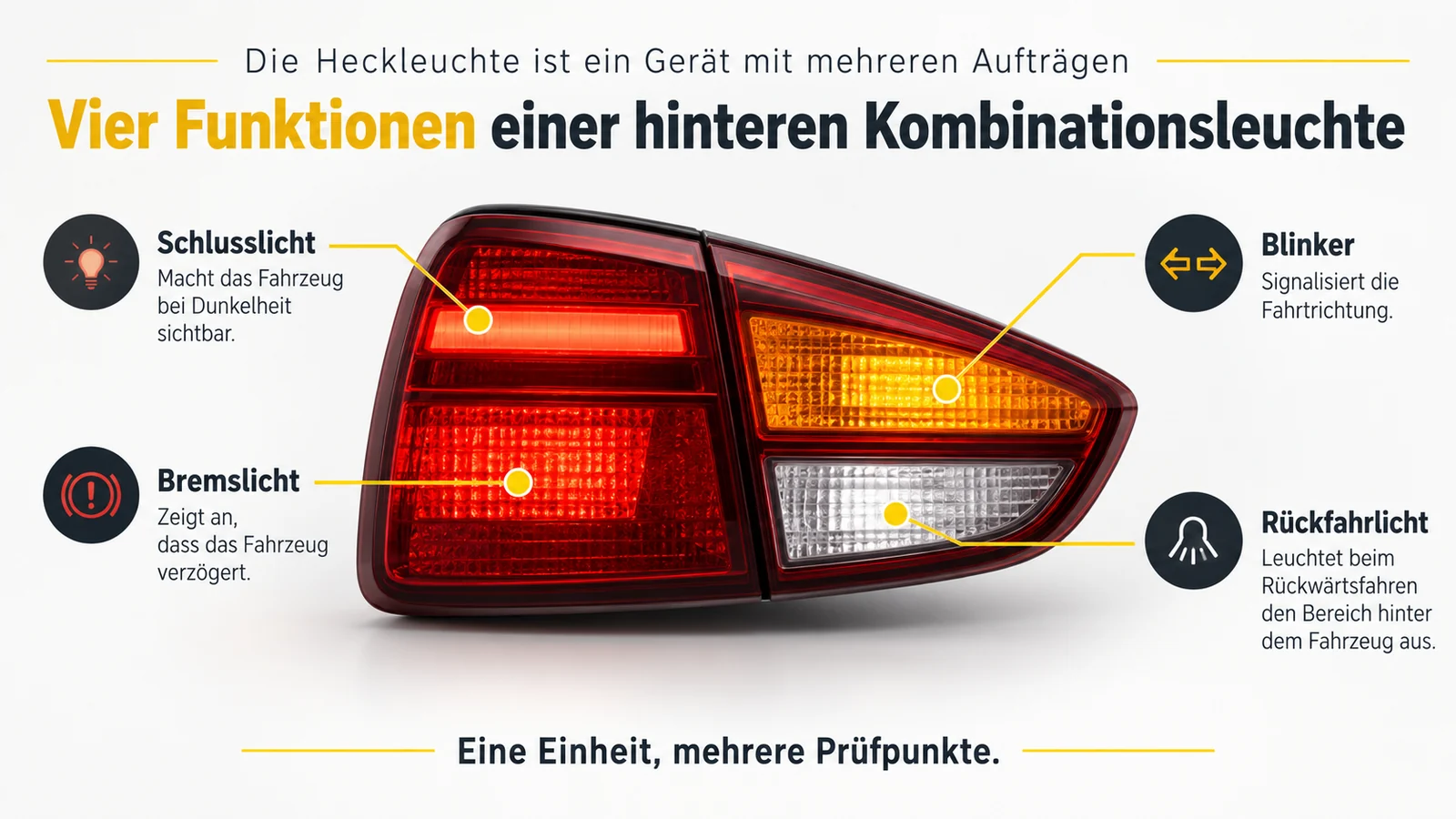

Die Heckleuchte ist ein Gerät mit mehreren Aufträgen

Moderne Heckleuchten fassen mehrere Funktionen in einem Gehäuse zusammen. Das Gesetz kennt diesen Fall und regelt ihn ausdrücklich. § 49a Absatz 3 StVZO verlangt:

Der Nebensatz am Ende ist der entscheidende Teil. Er zieht das Zusammenwirken in dieselbe Prüfung hinein wie den Anbau. Eine Einheit kann also jede Einzelfunktion beherrschen und trotzdem auffallen.

Für das Bremslicht wird die Norm noch deutlicher. § 53 Absatz 2 StVZO stellt dort ein Verhältnis auf. Bremsleuchten müssen stärker leuchten als die Schlussleuchten, wenn sie mit ihnen zusammengebaut sind. Das lässt sich an keinem Teil im Regal ablesen, sondern nur am fertig verbauten Zustand.

Wo der Grundsatz die Zusatzleuchte einholt

Viele Umbauten scheitern nicht an einer Spezialvorschrift, sondern am Grundsatz. § 49a Absatz 1 StVZO zählt Leuchtstoffe und rückstrahlende Mittel ausdrücklich zu den lichttechnischen Einrichtungen. Auch außenwirksame Anlagen zur variablen oder dynamischen optischen Anzeige fallen darunter. Voraussetzung ist, dass sie selbst leuchten oder von hinten beleuchtet sind.

Dieselbe Vorschrift stellt drei Anforderungen an den Zustand. Lichttechnische Einrichtungen müssen vorschriftsmäßig angebracht sein, fest sitzen und ständig betriebsfertig sein. Eine Leuchte, die nur bei trockener Witterung zuverlässig arbeitet, erfüllt den letzten Punkt nicht.

Sind gleichartige Einrichtungen paarweise angebracht, kommt § 49a Absatz 4 StVZO hinzu. Sie müssen dann in gleicher Höhe über der Fahrbahn und symmetrisch zur Längsmittelebene sitzen. Sie müssen außerdem gleichfarbig und gleich stark sein und gleichzeitig leuchten. Von der letzten Anforderung nimmt die Norm nur Parkleuchten und Fahrtrichtungsanzeiger aus.

Steckt im Fahrzeug bereits eine andere Änderung, wächst die Prüffrage. Ein tieferer Aufbau oder ein anderer Stoßfänger verschiebt die Geometrie, an der diese Anforderungen gemessen werden. Warum einzelne Nachweise dann nicht mehr genügen, zeigt der Beitrag zum Kombinieren mehrerer Tuningteile.

Was die Leuchte in der Heckklappe von der im Kotflügel trennt

Bei fast jedem Kombi und Schrägheck sitzt ein Teil der Rückleuchte in der Klappe. Genau dort zieht das Gesetz eine harte Linie. § 53 Absatz 9 StVZO bestimmt:

Der eingeschobene Halbsatz erklärt, warum die Serienlösung dennoch funktioniert. Der in der Klappe sitzende Teil übernimmt die Rolle der zusätzlichen Leuchten. Die vorgeschriebenen Funktionen bleiben im festen Karosserieteil. Wer eine Einheit tauscht, muss diese Rollenverteilung erhalten.

Für den Blinker gilt eine eigene, ähnlich strenge Regel. Nach § 54 Absatz 1a StVZO dürfen die nach hinten wirkenden Fahrtrichtungsanzeiger nicht an beweglichen Teilen sitzen. Nach vorn wirkende und seitliche Blinkleuchten dürfen es, wenn das Teil nur eine Betriebsstellung hat. Ein Spiegelblinker fällt damit in eine andere Kategorie als ein Blinker in der Heckklappe.

Schaltung entscheidet mit, nicht nur das Leuchtbild

Ein erheblicher Teil des Lichtrechts betrifft gar nicht das Licht, sondern den Stromkreis. Für den Rückfahrscheinwerfer ist § 52a Absatz 4 StVZO eindeutig. Er darf nur leuchten können, wenn der Rückwärtsgang eingelegt ist und die Anlassvorrichtung in Betriebsstellung steht. Fehlt eine der Bedingungen, darf er sich nicht einschalten lassen und nicht eingeschaltet bleiben.

Die Nebelschlussleuchte trägt ihre eigene Schaltlogik. § 53d Absatz 4 StVZO knüpft sie an eingeschaltetes Fern-, Abblend- oder Nebellicht. Sind Nebelscheinwerfer vorhanden, muss sie sich unabhängig von diesen ausschalten lassen. Und das Umschalten zwischen Fern- und Abblendlicht darf sie nicht ausschalten.

Diese Bedingungen sind der häufigste Stolperstein bei Nachrüstungen mit eigenem Kabelbaum. Ein Zusatzmodul erzeugt oft ein sauberes Leuchtbild und trotzdem die falsche Abhängigkeit. Auffällig wird das erst, wenn jemand die Funktionen einzeln durchschaltet.

Die Kontrollleuchte im Cockpit gehört zur Anlage

Am Pkw endet die Lichtanlage nicht an der Karosserie. § 54 Absatz 2 StVZO knüpft daran eine Anzeigepflicht. Liegen die Fahrtrichtungsanzeiger nicht im Blickfeld des Führers, muss ihre Wirksamkeit sinnfällig angezeigt werden. Für Krafträder und für seitliche Zusatzblinkleuchten gilt das ausdrücklich nicht.

Die Nebelschlussleuchte hat eine eigene Anzeigepflicht. Nach § 53d Absatz 5 StVZO muss ihr Einschaltzustand über eine gelbe Kontrollleuchte im Blickfeld erkennbar sein. Für das Warnblinklicht verlangt § 53a Absatz 4 StVZO eine auffällige Kontrolleuchte. Drei Funktionen, drei getrennte Anzeigeanforderungen.

Das hat eine praktische Folge für Umbauten mit Lastwiderständen oder Zusatzmodulen. Solche Bauteile verändern nicht nur den Strom in der Leuchte, sondern auch das Signal zum Fahrzeug. Eine Kontrollanzeige, die den Ausfall nicht mehr meldet, ist keine Nebensache.

Dynamische Blinker in einer Serienleuchte

Der Wunsch nach einem laufenden Blinker ist ein häufiger Anlass für den Heckumbau. Rechtlich ist die entscheidende Frage nicht die Bewegung, sondern der genehmigte Zustand. Nach § 22a Absatz 5 StVZO darf das Prüfzeichen nur an einem Teil sitzen. Dieses Teil muss der Bauartgenehmigung in jeder Hinsicht entsprechen.

Daraus ergeben sich zwei verschiedene Ausgangslagen. Entweder die Leuchte wurde in dieser Ausführung genehmigt, dann ist die Funktion Teil des geprüften Teils. Oder die Funktion wurde nachträglich in eine anders genehmigte Leuchte gebracht. Im zweiten Fall passt die Kennzeichnung am Gehäuse nicht mehr zum tatsächlichen Bauteil.

Die Lichtfarbe bleibt davon unberührt und ist nicht verhandelbar. Als Fahrtrichtungsanzeiger sind nach § 54 Absatz 3 StVZO ausschließlich gelb blinkende Leuchten zulässig. Getönte Gläser, Folien und Lacke greifen zugleich in Farbe und Bauteilzustand ein. Beides sind eigene Prüfpunkte, die unabhängig voneinander scheitern können.

Codieren ist ein Eingriff in die Lichtanlage

Viele Lichtumbauten am modernen Pkw laufen ohne einen einzigen Schraubenschlüssel. Freigeschaltete Funktionen, geänderte Leuchtenprofile oder abgeschaltete Fehlerprüfungen verändern das Verhalten der Anlage. § 19 Absatz 2 StVZO nennt Softwareänderungen an Fahrzeugen im Verkehr ausdrücklich. Die Norm verweist dabei auf amtlich bekannt gemachte Vorschriften und den Stand der Technik.

Wichtig ist die Blickrichtung der Erlöschensgründe. § 19 Absatz 2 Satz 2 StVZO nennt drei Erlöschensgründe. Es sind geänderte Fahrzeugart, zu erwartende Gefährdung und verschlechtertes Abgas- oder Geräuschverhalten. Welcher Prüfweg daraus folgt, ordnet der Beitrag zu § 19 Absatz 3, § 19 Absatz 2 und § 21 ein.

Besonders heikel sind Codierungen, die eine Überwachungsfunktion stilllegen. Sie beseitigen dann nicht den Fehler, sondern nur seine Meldung. Die Anforderungen an Kontrollanzeige und Betriebsfertigkeit bleiben davon unberührt.

Anhängerbetrieb: die Lichtanlage endet nicht am Stoßfänger

Sobald eine Kupplung am Auto sitzt, prüft man einen Zug und nicht nur ein Fahrzeug. § 54 Absatz 4 StVZO verlangt an Anhängern paarweise angebrachte Blinkleuchten an der Rückseite. Die Warnblinkanlage geht noch weiter. § 53a Absatz 4 StVZO fasst dabei den ganzen Zug zusammen. Alle am Fahrzeug oder Zug vorhandenen Blinkleuchten müssen gleichzeitig gelbes Blinklicht abstrahlen.

Für die Nebelschlussleuchte regelt § 53d Absatz 6 StVZO den Zugbetrieb eigens. Im Zug brauchen nur die Nebelschlussleuchten am letzten Anhänger zu leuchten. Eine Abschaltung am Zugfahrzeug ist aber nur zulässig, wenn sie selbsttätig über den Stecker der Anhängerbeleuchtung geschieht. Eine von Hand bediente Trennung erfüllt diese Bedingung nicht.

Praktisch wird das in Frontsplitter, Diffusor und Stoßfänger.

Damit wird der Anhängerbetrieb zum Prüfstein für jeden Heckumbau. Eine getauschte Leuchteneinheit verändert oft genau die Signale, die das Steuergerät für den Zug auswertet. Ein Umbau, der solo einwandfrei arbeitet, kann mit angestecktem Anhänger auffallen.

Heckträger und Ladung können eigene Leuchten erzwingen

Fahrradträger und Lastenträger am Heck sind kein Zubehör für die Freizeit allein. § 49a Absatz 9a StVZO knüpft an sie eine Ausrüstungspflicht. Ragen Ladungsträger oder Ladung in die geforderten Winkel der vorgeschriebenen Leuchten hinein, greift diese Pflicht. Zusätzliche Leuchten sind dann fest anzubringen, und zwar nach Anzahl und Art wie die vorgeschriebenen.

Die Norm zählt dafür Rückfahrscheinwerfer, Schlussleuchten, Bremsleuchten, Rückstrahler, Nebelschlussleuchten und Fahrtrichtungsanzeiger auf. Für die Nebelschlussleuchte verlangt dieselbe Vorschrift eine besondere Schaltung. Die am Fahrzeug vorhandene Nebelschlussleuchte muss abgeschaltet werden, und zwar selbsttätig über den Stecker. Ein Träger mit eigenem Schalter erfüllt diese Vorgabe nicht.

Für den Umbau am Heck ist das eine wichtige Randbedingung. Eine tiefer oder schmaler bauende Leuchteneinheit verschiebt die Winkel, an denen sich diese Pflicht entscheidet. Der Träger, der vorher unauffällig war, kann danach in den maßgeblichen Bereich ragen.

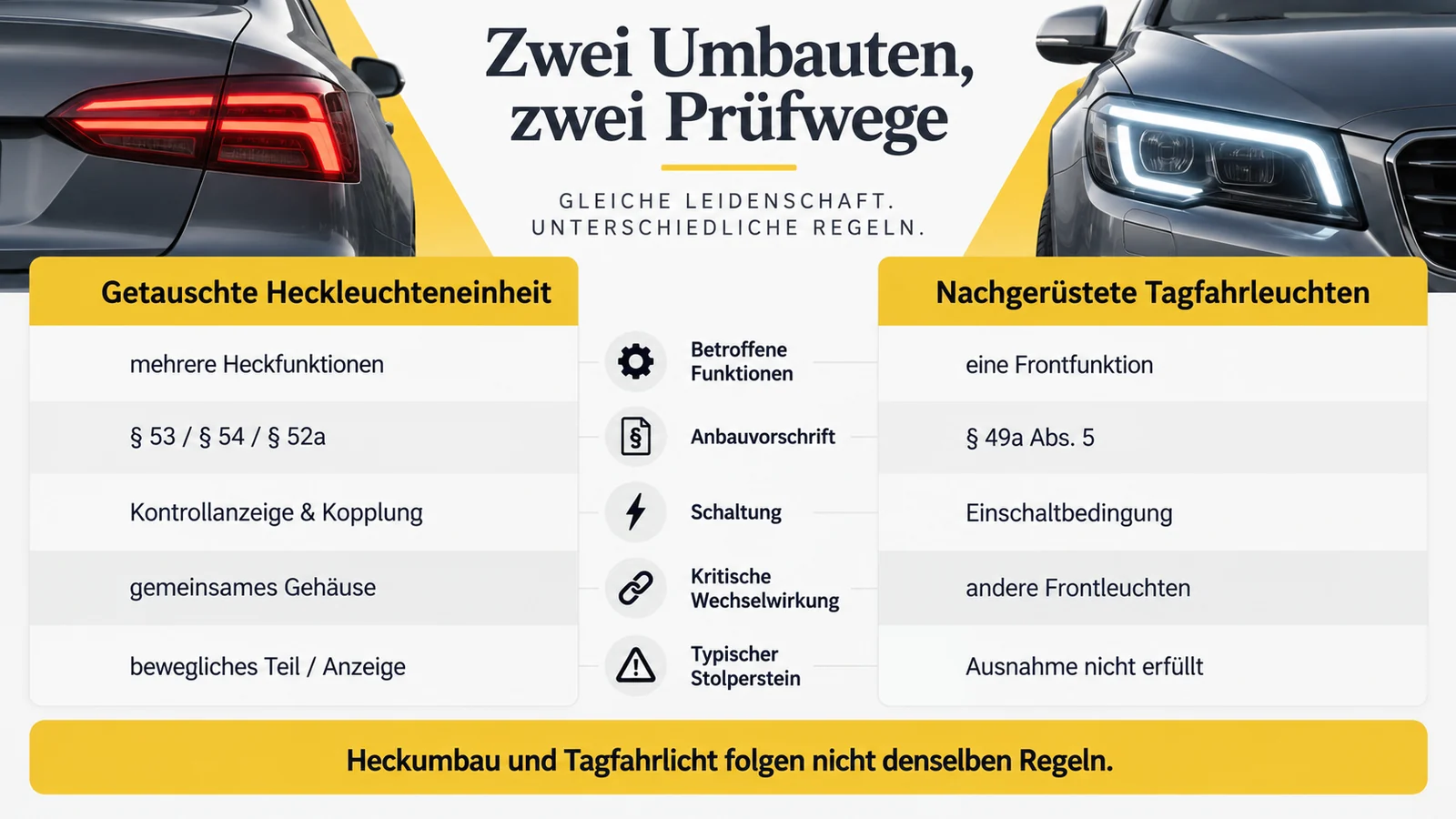

Zwei Umbauten, zwei Prüfwege

Die Unterschiede werden greifbar, wenn man zwei typische Vorhaben nebeneinanderlegt. Im ersten Fall tauschst du die komplette Heckleuchteneinheit gegen eine mit Genehmigungszeichen. Im zweiten Fall rüstest du Tagfahrleuchten im vorderen Stoßfänger mit einem eigenen Schaltmodul nach. Beide Vorhaben wirken ähnlich groß und laufen doch über verschiedene Fragen.

Die Tabelle zeigt, warum ein einheitlicher Ratschlag nicht funktioniert. Der Heckumbau ist vor allem ein Problem des Zusammenwirkens mehrerer Funktionen. Das Tagfahrlicht ist vor allem ein Problem der Zulässigkeit einer zusätzlichen Einrichtung.

Vom Zeichen am Gehäuse zur Aussage über dein Auto

Ein Prüfzeichen an der Leuchte ist ein echter Nachweis. Nur eben nicht der, den viele darin sehen. § 22a Absatz 2 StVZO knüpft es an das Feilbieten, Veräußern, Erwerben und Verwenden des Teils. Über den Anbau an deinem konkreten Fahrzeug sagt es für sich genommen nichts.

Die Brücke zwischen Teil und Fahrzeug schlägt § 19 Absatz 3 StVZO. Die Betriebserlaubnis erlischt danach nicht, wenn das Teil eine der dort genannten Genehmigungen trägt. Für den europäischen und den ECE-Weg gilt das nur bei beachteten Einschränkungen und Einbauanweisungen. Und Satz 2 derselben Vorschrift zieht die Konsequenz:

Damit ist die verbreitete Kurzformel widerlegt, ein Zeichen mache den Umbau nachweisfrei. Die Norm kennt zusätzlich den Fall der abhängigen Wirksamkeit. Hängt die Genehmigung an einer Abnahme des Ein- oder Anbaus, muss diese unverzüglich erfolgen und bestätigt werden. Was die einzelnen Kennzeichnungen belegen, arbeitet der Beitrag zu KBA-Nummer und E-Prüfzeichen heraus.

Die Unterlage muss die Funktion nennen, nicht nur das Teil

Beim Lesen der Papiere lohnt sich eine bestimmte Reihenfolge. Zuerst suchst du, für welche Fahrzeugtypen und Varianten die Unterlage gilt. Dann suchst du, welche Lichtfunktionen sie benennt. Eine Einheit mit vier Funktionen braucht eine Unterlage, die auch von vier Funktionen spricht.

Wenn du dort tiefer einsteigen willst: Nach der Abnahme.

Danach folgt der Teil, den viele überspringen. Einbauanweisungen und Auflagen sind nach § 19 Absatz 3 StVZO die Bedingung für die Wirkung der Genehmigung. Setzt eine Auflage den Serienzustand voraus, gilt die Unterlage nur für diesen Zustand. Ein bereits geänderter Stoßfänger oder Heckdeckel kann diese Voraussetzung aufheben.

Den Hintergrund dazu findest du in Altes Teilegutachten, zurückgezogene ABE, gebrauchtes Teil.

Zum Schluss klärst du die Frage der Mitführpflicht. § 19 Absatz 4 StVZO verlangt, den Nachweis mitzuführen und auf Verlangen vorzulegen. Die Pflicht entfällt, wenn die Zulassungsbescheinigung Teil I einen entsprechenden Eintrag samt Auflagen trägt. Ein Vermerk auf ein mitzuführendes Dokument ist ebenfalls zulässig.

Fehlerbilder, die am fertigen Auto auffallen

Bestimmte Befunde tauchen bei Lichtumbauten immer wieder auf. Sie lassen sich am stehenden Fahrzeug feststellen, ohne Messtechnik und ohne Fahrt. Wer sie vorher findet, spart sich die Diskussion am Prüftermin.

• Eine vorgeschriebene Schluss- oder Bremsleuchtenfunktion ist in die Heckklappe gewandert.
• Der Rückfahrscheinwerfer leuchtet auch ohne eingelegten Rückwärtsgang.
• Die Nebelschlussleuchte lässt sich nicht unabhängig vom Nebelscheinwerfer abschalten.
• Der Wechsel zwischen Fern- und Abblendlicht schaltet die Nebelschlussleuchte ab.
• Der Blinkerausfall wird im Cockpit nicht mehr angezeigt.
• Beide Seiten leuchten sichtbar unterschiedlich hell oder in unterschiedlichem Farbton.
• Bremslicht und Schlusslicht sind im gemeinsamen Gehäuse kaum noch zu unterscheiden.
• Am angesteckten Anhänger blinkt oder leuchtet nicht mehr alles wie zuvor.
• Das Zeichen am Gehäuse gehört zu einer Ausführung, die so nicht mehr verbaut ist.

Jeder dieser Punkte hat eine Fundstelle in den oben genannten Vorschriften. Keiner davon lässt sich mit einem Kaufbeleg entkräften. Und keiner davon wird durch ein Zeichen am Gehäuse beantwortet.

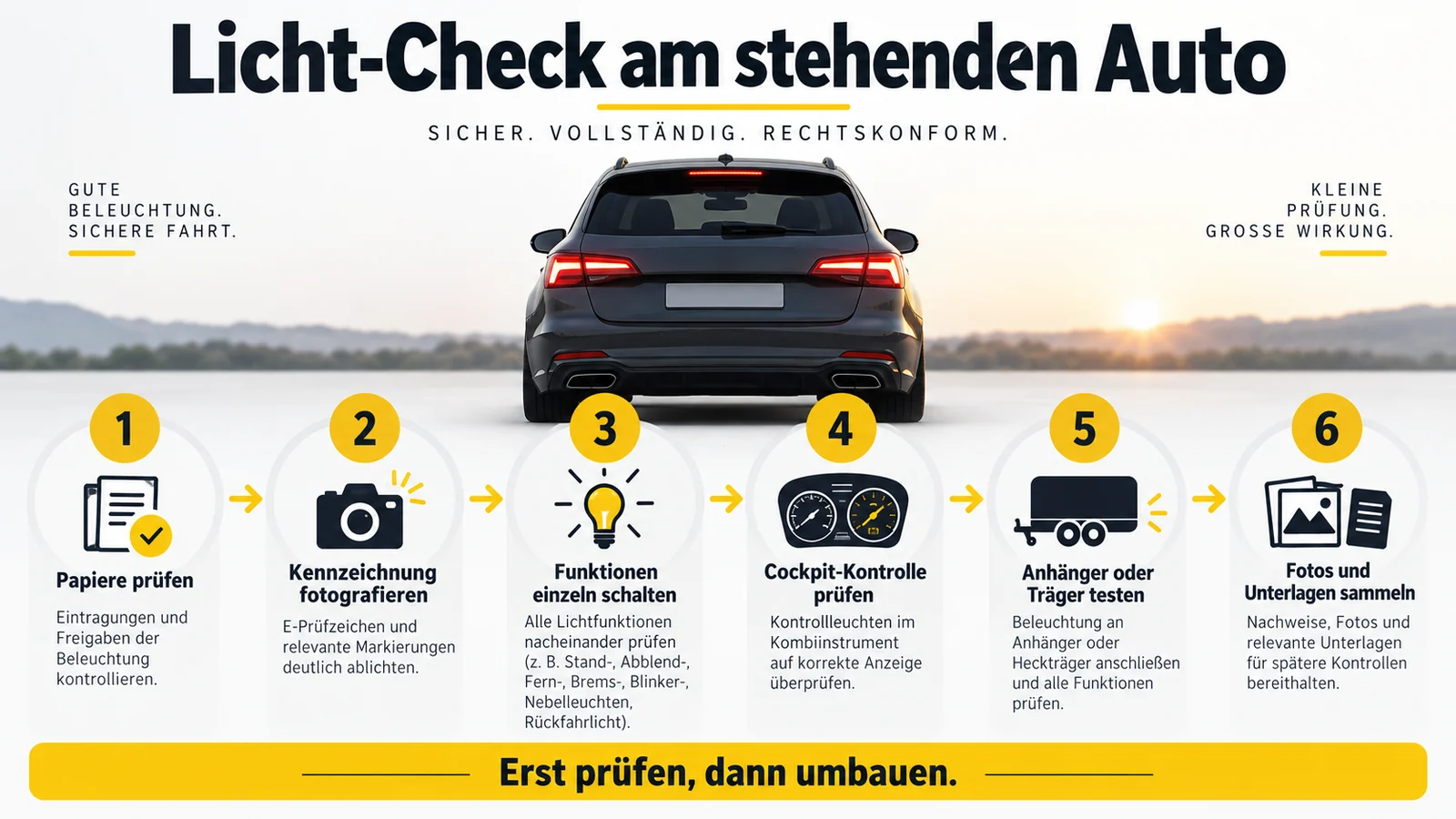

Der Durchlauf am stehenden Auto

Ein großer Teil der Vorprüfung braucht keine Werkstatt. Du beginnst bei den Fahrzeugpapieren und klärst Typ, Variante und eingetragene Änderungen. Danach fotografierst du die vorhandene Kennzeichnung an der sichtbaren oder ausgebauten Leuchte.

Der zweite Teil ist ein Funktionsdurchlauf am stehenden Auto. Du schaltest jede Lichtfunktion einzeln und beobachtest, welche anderen Leuchten mitreagieren. Danach wiederholst du den Durchlauf mit angestecktem Anhänger oder Träger. Beides dokumentierst du mit Fotos oder kurzen Videos.

Wie das im Detail zusammenhängt, steht in Bremsentuning am Auto.

Was du nicht selbst beurteilen kannst, ist genauso wichtig zu wissen. Lichtstärken und Farbwerte sind Gegenstand von Genehmigungsprüfungen, nicht von Sichtprüfungen. Für die Winkel der geometrischen Sichtbarkeit verweist § 49a Absatz 11 StVZO auf europäische Begriffsbestimmungen. Ob der fertige Zustand trägt, entscheidet am Ende die Prüfstelle.

Mehr zum Zusammenhang liest du in Motorsportteile am Auto.

Deine Lichtakte fürs Heck

Für die Klärung an der Prüfstelle brauchst du eine geordnete Mappe. Sie ersetzt das lange Erklären und macht Rückfragen kurz. Der Bereich Auto-Tuning führt die zugehörigen Grundlagenbeiträge zusammen.

• Zulassungsbescheinigung Teil I mit allen bestehenden Einträgen
• Liste der Lichtfunktionen vor und nach dem Umbau
• Genehmigungsunterlage zur Leuchte mit Fahrzeug- und Variantenliste
• Wortlaut der Einbauanweisungen und Auflagen aus dieser Unterlage
• Fotos der Kennzeichnung am tatsächlich verbauten Gehäuse
• Nachweis über verwendete Zusatzmodule, Widerstände oder Steuergeräte
• Dokumentation aller Codierungen mit Datum und ausführender Stelle
• Fotos oder Videos des Funktionsdurchlaufs, solo und im Zugbetrieb
• Übersicht der übrigen Änderungen an Karosserie und Fahrwerk

Diese Akte hat einen zweiten Nutzen über die Abnahme hinaus. Sie macht spätere Änderungen nachvollziehbar und erleichtert den Verkauf. Eine Lücke in der Akte ist meist eine Lücke in der Prüfung.

Ausführlich behandelt wird das in ADAS und Scheinwerfer nach dem Fahrwerksumbau.

Die Grundlagen dazu stehen in SUV, Van und 4×4 umbauen.

Wenn der Umbau schon verbaut ist

Manchmal steht die Frage erst nach dem Einbau im Raum. Dann gilt es zunächst, den Zustand ehrlich festzustellen, statt ihn zu bewerten. § 19 Absatz 5 StVZO regelt die Folge eines Erlöschens deutlich. Das Fahrzeug darf dann nicht auf öffentlichen Straßen in Betrieb genommen werden.

Bis zur Klärung gilt deshalb eine einfache Linie. Sie betrifft den Ort der Nutzung und nicht die Absicht dahinter. Ein kurzer Weg zum Ausprobieren fällt ausdrücklich nicht darunter:

Der sinnvollste nächste Schritt ist eine Anfrage bei einer Prüforganisation. Beschreibe dabei den Ist-Zustand vollständig, einschließlich Codierungen und Zusatzmodulen. Halte die Genehmigungsunterlage und die Fahrzeugpapiere bereit. Eine unvollständige Beschreibung führt zu einer Antwort, die für dein Fahrzeug nicht trägt.
