Bruchfläche lesen: Gewaltbruch, Dauerbruch oder Sprödbruch erkennen

Warum die Bruchfläche mehr verrät als das abgebrochene Teil allein

Ein Bremssattelhalter, eine Pleuelstange oder ein Domlager bricht, und die erste Frage lautet fast immer: war das ein einmaliger Schlag, oder hat sich der Schaden über Wochen angekündigt? Beim Domlager kündigen sich Risse oft schon lange vorher über Klappern und Geräusche an, wie der Beitrag Domlager und Federbeinlager richtig unterscheiden zeigt. Die Antwort steht nicht im Bauteil selbst, sondern auf der Fläche, an der es auseinandergegangen ist. Wer die Bruchfläche mit bloßem Auge oder unter einer einfachen Lupe betrachtet, kann drei sehr unterschiedliche Muster erkennen, lange bevor irgendein Labor beteiligt wird.

Manchmal kündigt sich ein solcher Bruch vorher an, etwa als spürbare Vibration beim Beschleunigen, bevor das Bauteil endgültig versagt.

Diese drei Muster heißen Gewaltbruch, Dauerbruch und Sprödbruch. Sie beschreiben aber nicht drei gleichrangige Alternativen, sondern beantworten zwei verschiedene Fragen. Die eine Frage lautet, wie oft und wie lange das Bauteil belastet wurde, bevor es brach. Die andere Frage lautet, wie viel sich der Werkstoff dabei noch plastisch verformt hat. Genau diese Verwechslung – zwei Achsen für eine einzige Antwort zu halten – führt in der Praxis zu den meisten Fehleinschätzungen.

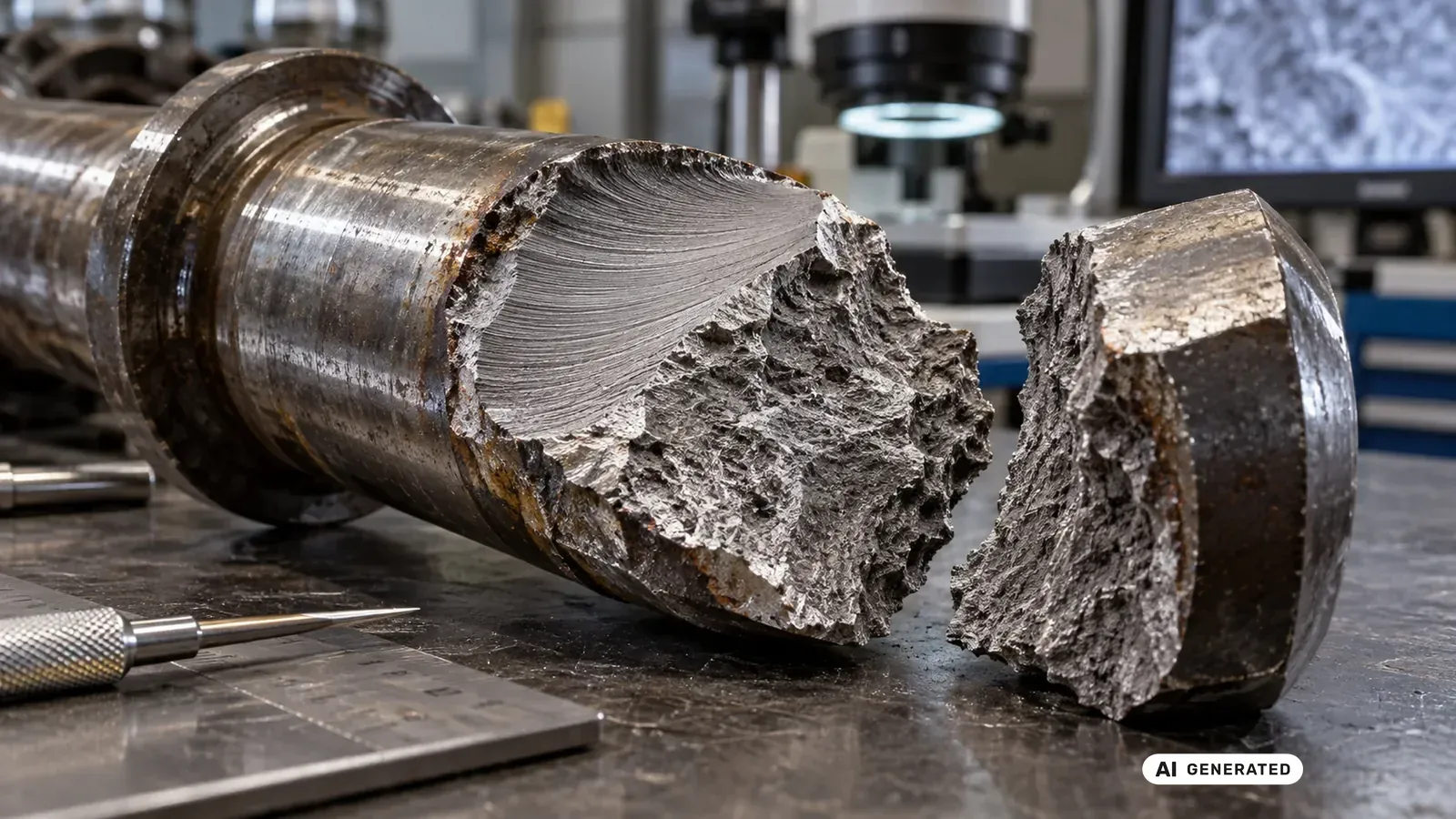

Gewaltbruch: die Folge einer einmaligen Überlastung

Ein Gewaltbruch entsteht durch eine einzige Belastung, die über die Festigkeit des Werkstoffs hinausgeht. Das kann ein einmaliger Schlag sein, ein plötzlicher Stoß beim Aufsetzen, oder auch eine langsam gesteigerte Kraft, die irgendwann die Zugfestigkeit des Materials überschreitet. Entscheidend ist nicht die Geschwindigkeit der Belastung, sondern dass sie nur einmal auftrat und das Bauteil sofort versagte.

Wie so ein Bruch aussieht, hängt stark vom Werkstoff und seinem Zustand ab. Ein zäher Stahl reißt oft erst nach spürbarer plastischer Verformung, die Bruchfläche zeigt dann ein mattes, faseriges Bild ohne echten Glanz. Ein hartes, sprödes Material dagegen bricht praktisch ohne Vorwarnung, mit kaum sichtbarer Verformung an der Bruchstelle. Beide Fälle sind Gewaltbrüche, weil beide auf eine einmalige Überlastung zurückgehen. Sie unterscheiden sich nur darin, wie viel Energie der Werkstoff vor dem Bruch noch plastisch aufnehmen konnte.

Der Werkstoffzustand allein erklärt das aber nicht vollständig. Auch die Fertigungsroute prägt mit, wie zäh oder spröde ein Bauteil im Ernstfall reagiert – ein geschmiedetes Teil hat ein anderes Gefüge als ein gegossenes, mit spürbaren Folgen für Kerbempfindlichkeit und Rissverhalten. Wie sich das konkret bei einem stark belasteten Motorbauteil auswirkt, zeigt der Beitrag Schmiedekolben oder Gusskolben: Spiel & Freigang.

Sprödbruch: wenig Verformung, viel Glanz

Ein Sprödbruch ist eine instabile Rissausbreitung mit sehr geringer plastischer Verformung. Makroskopisch zeigt sich das als glänzende, kristallin wirkende Fläche, die das Licht deutlich reflektiert. Der Effekt entsteht an den einzelnen Spaltflächen im Gefüge, an denen sich der Riss transkristallin durch die Kristallkörner hindurch fortpflanzt. Wer eine solche Bruchfläche kippt und das Licht darüber wandern lässt, sieht förmlich winzige Facetten aufblitzen.

Der Gegensatz dazu ist der Verformungsbruch, in der Praxis auch Gleitbruch genannt, dessen mikroskopisches Erscheinungsbild wegen der vielen kleinen Vertiefungen als Wabenbruch beschrieben wird. Er tritt erst nach einer größeren plastischen Deformation auf und wirkt makroskopisch matt und samtartig statt glänzend. Die Faustregel aus der Werkstoffprüfung ist entsprechend einfach. Deutet die Fläche matt, handelt es sich eher um einen Gleitbruch; glänzt sie dagegen kristallin, spricht das für eine Spaltbruchfläche. In der Praxis liegen beide Anteile häufig gemeinsam auf derselben Bruchfläche vor, dann spricht man von einem Mischbruch.

Warum Gewaltbruch und Sprödbruch keine Gegensätze sind

An dieser Stelle entsteht der häufigste Denkfehler beim Blick auf eine Bruchfläche. Gewaltbruch beschreibt, wodurch der Bruch entstand: durch eine einmalige Überlastung, im Gegensatz zum Dauerbruch, der durch wiederholte Beanspruchung entsteht. Sprödbruch dagegen beschreibt, wie der Werkstoff dabei reagierte: mit wenig bis keiner plastischen Verformung, im Gegensatz zum duktilen Verformungsbruch. Ein Gewaltbruch kann also sowohl spröde als auch duktil ausfallen, je nachdem, wie zäh der betroffene Werkstoff in seinem konkreten Zustand war.

Genau hier fängt es an, praktisch zu werden. Eine Achse beantwortet die Frage nach der Lastgeschichte, die andere die Frage nach dem Werkstoffverhalten – und beide Antworten stehen gemeinsam auf derselben Fläche. Wer nur fragt „Gewaltbruch oder nicht“, übersieht die zweite, ebenso wichtige Information darüber, wie viel Vorwarnung der Werkstoff vor dem endgültigen Versagen noch gegeben hätte. Ob ein Hersteller einen solchen Bruch später als Gewährleistungsfall oder als Verschleiß einstuft, hängt oft genau von dieser Unterscheidung ab.

Dauerbruch: eine Bruchfläche, zwei Zonen

Ein Dauerbruch, auch Ermüdungsbruch genannt, entsteht durch wiederholte Beanspruchung. Oft liegen die Lasten dabei weit unter der eigentlichen Zugfestigkeit des Werkstoffs und würden einen einzelnen Belastungszyklus allein niemals brechen. Über tausende oder Millionen Lastwechsel wächst dabei ein winziger Anriss Schritt für Schritt weiter, bis der verbleibende, noch tragende Querschnitt irgendwann zu klein wird und schlagartig nachgibt.

Genau dieser zweistufige Ablauf macht sich auf der Bruchfläche als zwei klar unterscheidbare Zonen bemerkbar. Die erste Zone ist die eigentliche Dauerbruchfläche: relativ glatt, oft mit einzelnen bogenförmigen Linien durchzogen, und Zeugnis des langsamen, kontrollierten Rissfortschritts. Die zweite Zone ist die Restbruchfläche, an der das Bauteil schließlich den letzten, plötzlichen Gewaltbruch erlebt hat. Sie ist rau, zerklüftet und dem Erscheinungsbild eines klassischen Gewaltbruchs sehr ähnlich. Wie groß dieser zweite Anteil im Verhältnis zur glatten Zone ausfällt, hängt maßgeblich von der Höhe der Betriebslast ab. Je höher die Last, desto kleiner die verbleibende Restfläche, die den Bruch noch trägt, bevor sie versagt.

Rastlinien lesen: was die bogenförmigen Linien erzählen

Die bogenförmigen Linien in der glatten Dauerbruchzone heißen Rastlinien. Sie verlaufen konzentrisch um den Ort der Rissbildung herum, ähnlich den Jahresringen eines Baumstamms, und sind oft schon mit bloßem Auge oder mit einer einfachen Lupe zu erkennen. Sie entstehen durch Betriebslastwechsel, durch Maschinenstillstände oder durch einen ungleichmäßigen Rissfortschritt. Jedes Mal, wenn sich die Belastungssituation spürbar ändert, hinterlässt das eine sichtbare Spur auf der wachsenden Rissfront.

Von den Rastlinien zu unterscheiden sind die viel feineren Schwingungsstreifen, die jeden einzelnen Lastwechsel für sich markieren. Sie sind so klein, dass sie erst unter einem Rasterelektronenmikroskop sichtbar werden, und sie stehen deshalb außerhalb dessen, was eine Werkstatt oder eine einfache Sichtprüfung leisten kann. Rastlinien mit bloßem Auge sind also ein starker, aber makroskopischer Hinweis auf einen Dauerbruch. Sie ersetzen keine mikroskopische Untersuchung, wenn es um belastbare Details wie die genaue Zyklenzahl geht.

Ein beginnender Pleuellagerschaden zeigt oft ganz ähnliche Frühwarnzeichen, lange bevor es überhaupt zu einem sichtbaren Bauteilbruch kommt.

Wo ein Ermüdungsriss fast immer beginnt

Ein Ermüdungsriss entsteht fast nie an einer glatten, unauffälligen Fläche. Er startet fast immer an einer Stelle mit lokal konzentrierter Spannung. Typisch sind eine Kerbe, ein Gewindeübergang, eine Bohrung, eine scharfkantige Werkzeugspur oder der Übergang einer Schweißnaht. Jedes geometrische Merkmal, das die Spannung an dieser Stelle örtlich erhöht, macht es einem winzigen Mikroriss leichter, sich unter wiederholter Last überhaupt erst zu bilden. Bei stark belasteten Bauteilen wie einem Pleuel setzt genau deshalb auch die zulässige Drehzahlgrenze an dieser Kerbempfindlichkeit an, wie der Beitrag Geschmiedete Pleuel & Kolbenbolzen: Drehzahlgrenze zeigt.

Der Zustand der Oberfläche spielt dabei eine eigene Rolle. Eine raue, bearbeitete oder beschädigte Oberfläche bietet deutlich mehr mögliche Startpunkte für einen Anriss als eine glatt polierte. Wer die Bruchfläche eines gebrochenen Bauteils betrachtet und den Rissursprung sucht, schaut deshalb zuerst genau dorthin, wo im Bauteil ohnehin eine Kerbe, ein Übergang oder eine Beschädigung saß. Dort findet sich meist auch der Ausgangspunkt der Rastlinien. Ein wachsender Anriss macht sich dabei oft schon vor dem endgültigen Bruch bemerkbar, etwa als neue Unwucht oder Vibration – wie sich eine solche Vibration bei Tempo einordnen lässt, beschreibt der Beitrag Vibration bei Tempo: Unwucht, Lager oder Welle?

Abgrenzung: Bruchfläche ist die Praxis, die Wöhlerkurve die Theorie dahinter

Warum ein Bauteil überhaupt erst nach vielen tausend Lastwechseln bricht und nicht schon beim ersten, ist eine Frage der Dauerfestigkeit und wird über die sogenannte Wöhlerkurve beschrieben. Dieser Beitrag befasst sich bewusst nicht mit dieser Theorie, sondern mit der praktischen Diagnose am bereits gebrochenen Bauteil. Wer wissen will, warum ein Werkstoff bei einer bestimmten Lastamplitude eine bestimmte Anzahl an Zyklen aushält, findet die Erklärung dazu an anderer Stelle im Wissensbereich. Dort geht es auch darum, weshalb Dauerfestigkeit keine feste, immer gültige Grenze ist.

Für die Bruchflächenanalyse selbst reicht das Grundverständnis. Ermüdung ist ein Prozess über viele Lastwechsel, und die Bruchfläche mit ihren zwei Zonen ist das sichtbare Ergebnis dieses Prozesses. Die genaue Zyklenzahl oder das exakte Lastverhältnis, das zum Bruch geführt hat, lässt sich aus einer Bruchfläche allein aber nicht ablesen. Dafür braucht es die Lastgeschichte des konkreten Bauteils, nicht nur sein Aussehen nach dem Versagen.

Was ein Foto der Bruchfläche nicht beweist

Ein Handyfoto einer Bruchfläche liefert eine Hypothese, keinen fertigen Befund. Das makroskopische Aussehen – matt oder glänzend, mit oder ohne erkennbare Rastlinien – grenzt die Möglichkeiten stark ein, ersetzt aber keine belastbare Untersuchung. Eine echte Bruchflächenanalyse braucht deutlich mehr: den Materialzustand des Bauteils, die Temperatur, unter der es betrieben wurde, seine Geometrie und die verwendete Messmethode. Fehlt eine dieser Größen, bleibt jede Aussage vorläufig und wird nicht durch eine plausible Annahme ergänzt.

Wer eine Bruchfläche vor der eigentlichen Untersuchung reinigt oder anschleift, zerstört genau die Spuren, die eine Aussage erst möglich machen. Rastlinien, Rissursprung und die Übergangszone zwischen glatter und rauer Fläche sind empfindliche Beweismittel. Eine gründliche Metallografie oder eine rasterelektronenmikroskopische Untersuchung ist Laborbefund, kein Foto-Schnellurteil aus der Ferne. Genau deshalb bleibt jede Ferndiagnose eines sicherheitskritischen Bruchs allein anhand eines Bildes ausdrücklich mit Vorsicht zu behandeln.

Typische Verwechslungen in der Werkstattpraxis

Nicht jede raue, unregelmäßige Fläche ist automatisch die Restbruchzone eines Dauerbruchs. Ein Bauteil kann nach seinem ursprünglichen Versagen noch einmal aufschlagen, etwa weil es aus der Aufhängung gefallen ist und über den Untergrund geschliffen wurde. Dabei entsteht oft eine zweite, nachträgliche Bruchfläche oder eine mechanische Beschädigungsspur, die mit dem eigentlichen Ausgangsbruch nichts zu tun hat. Wer diesen sogenannten Sekundärbruch mit dem Primärbruch verwechselt, sucht am falschen Ort nach dem Rissursprung.

Auch Korrosion kann das Bild verfälschen. Ein Angriff durch Feuchtigkeit oder aggressive Medien kann einen Anriss zusätzlich auslösen oder beschleunigen und dabei Spuren hinterlassen, die einer Ermüdungszone ähneln, aber eine andere Ursache haben – eine beschädigte Achsmanschette ist ein bekanntes Beispiel dafür, wie Feuchtigkeit unbemerkt an ein Bauteil herankommt. Für eine belastbare Einordnung braucht es deshalb immer mindestens zwei mögliche Erklärungen für dasselbe Schadensbild, bevor eine davon als Ursache gilt. Ein einzelner Blick auf eine einzelne Fläche reicht dafür nicht.

Wann ein gebrochenes Bauteil sofort aus dem Betrieb muss

Bei einem sicherheitsrelevanten Bauteil – etwa an Fahrwerk, Bremse oder Lenkung – zählt zunächst weniger die genaue Bruchursache. Entscheidend ist eine einzige Tatsache: Das Teil ist gebrochen und gehört nicht mehr ins Fahrzeug, egal ob die Ursache am Ende ein Gewaltbruch oder ein Dauerbruch war. „Weiterfahren und beobachten“ ist bei einem bereits gerissenen Fahrwerks-, Brems- oder Lenkungsteil keine Option, weil ein zweiter, vollständiger Bruch jederzeit folgen kann.

Diese Vorsicht deckt sich mit der Beschaffenheitsanforderung des § 30 StVZO. Absatz 1 verlangt, dass Fahrzeuge so gebaut und ausgerüstet sein müssen, dass ihr verkehrsüblicher Betrieb „niemanden schädigt oder mehr als unvermeidbar gefährdet, behindert oder belästigt“. Absatz 3 derselben Norm geht noch einen Schritt weiter. Er verlangt ausdrücklich, dass „für die Verkehrs- oder Betriebssicherheit wichtige Fahrzeugteile, die besonders leicht abgenutzt oder beschädigt werden können, … einfach zu überprüfen und leicht auswechselbar sein“ müssen. Genau das macht eine saubere Bruchflächenanalyse für sicherheitsrelevante Bauteile so wichtig. Sie zeigt nicht nur, warum ein Teil brach, sondern auch, ob eine wiederkehrende Prüfung diesen Schaden früher hätte erkennen können.

Warum ein gebrochenes Tuning-Bauteil eine eigene Rechtsfrage ist

Bricht ausgerechnet ein nachträglich verbautes Tuningteil – ein verstärktes Pleuel, ein anderer Bremssattelhalter, ein modifiziertes Fahrwerksteil –, stellt sich neben der technischen Ursache noch eine zweite Frage. Ein Bauteilbruch an einem sicherheitsrelevanten Teil kann eine Gefährdung von Verkehrsteilnehmern im Sinne von § 19 Absatz 2 StVZO begründen. Die Norm nennt drei Gründe, aus denen die Betriebserlaubnis eines Fahrzeugs erlischt: „wenn Änderungen vorgenommen werden, durch die 1. die in der Betriebserlaubnis genehmigte Fahrzeugart geändert wird, 2. eine Gefährdung von Verkehrsteilnehmern zu erwarten ist oder 3. das Abgas- oder Geräuschverhalten verschlechtert wird.“

Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Für Rennteile gilt dabei eine eigene, noch striktere Linie. Ein Bauteil, das für den reinen Rennsporteinsatz ausgelegt und geprüft wurde, wird deshalb nie als straßentauglich dargestellt – unabhängig davon, wie gut seine Bruchflächen im Prüfstand ausgesehen haben. Welche rechtlichen Grenzen für solche Race-only-Teile im Straßenverkehr gelten, ordnet der Beitrag Motorsportteile am Auto: was „Race-only“ rechtlich bedeutet ein.
