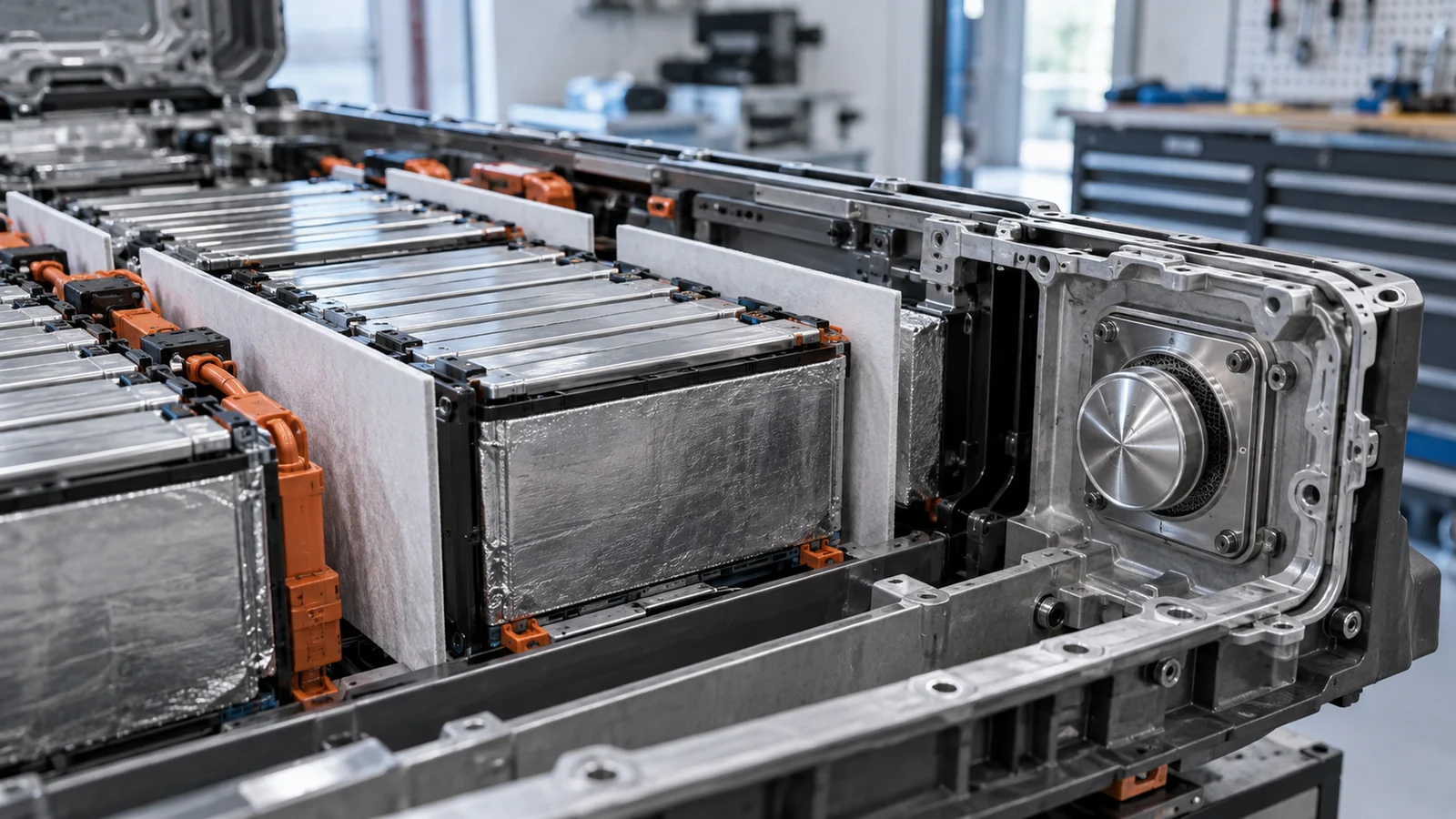

Hochvoltbatterie: wofür Druckausgleich und thermische Barrieren da sind

Warum eine Hochvoltbatterie überhaupt entlüftet werden muss

Wer eine Hochvoltbatterie von außen betrachtet, sieht ein geschlossenes Gehäuse aus Aluminium oder einem faserverstärkten Verbundwerkstoff. Innen sitzen Hunderte Zellen dicht gepackt, jede mit flüssigem oder gelartigem Elektrolyt gefüllt. Ein vollständig luftdicht verschweißter Kasten wäre trotzdem die falsche Lösung. In einem geschlossenen Hohlraum baut sich bei Wärme Druck auf, bei Kälte entsteht ein Unterdruck.

Genau hier setzt der Druckausgleich an. Er sorgt dafür, dass sich das Gehäuse fortlaufend an Temperatur- und Höhenunterschiede anpasst, ohne dass Wasser oder Staub von außen eindringen können. Eine ähnliche Temperaturabhängigkeit spielt auch beim Zusammenspiel von Ladeleistung und Batterietemperatur eine Rolle, nur mechanisch statt elektrisch. Dazu kommt ein zweiter, seltenerer Fall: Versagt eine einzelne Zelle im Inneren, entsteht in kurzer Zeit deutlich mehr Gas, als der normale Ausgleich bewältigen kann.

Druckausgleich im Normalbetrieb: kleine Mengen, ständig

Im Alltag ist der Druckausgleich ein unauffälliger Dauerbetrieb. Ein auf Batteriesysteme spezialisierter Zulieferer beschreibt die Aufgabe so: Das Element ermöglicht einen „permanenten Druckausgleich aufgrund von Temperatur- oder Höhenunterschieden“. Eine Fahrt über einen Pass verändert den Umgebungsdruck genauso spürbar wie ein heißer Sommertag in der Sonne. Beides gleicht das Gehäuse laufend aus, ohne dass davon im Fahrzeug etwas zu merken ist.

Ohne diesen Ausgleich müsste das Gehäuse entweder massiv verstärkt werden, um jeden Druckunterschied auszuhalten, oder es würde über die Jahre an Dichtungen und Nähten Schaden nehmen. Ein kleines, gezielt durchlässiges Element ist deshalb leichter und zuverlässiger als ein komplett starres Gehäuse. Der Ausgleich läuft dabei in beide Richtungen. Luft kann sowohl aus dem Pack entweichen als auch von außen nachströmen, je nachdem, ob der Innendruck über oder unter dem Umgebungsdruck liegt.

Wenn eine Zelle versagt: woher das Gas kommt

Eine Lithium-Ionen-Zelle ist chemisch kein träges Bauteil. Kommt es durch eine mechanische Beschädigung, eine Überladung oder einen internen Kurzschluss zu einer Kettenreaktion, steigt die Temperatur im Inneren sehr schnell an. Der Elektrolyt und andere Materialien in der Zelle zersetzen sich dabei und geben Gas ab. Genau das ist das Gas, das anschließend aus dem Gehäuse muss, bevor sich Druck gefährlich aufbaut.

Bleibt dieser Vorgang auf eine einzelne Zelle begrenzt, ist er beherrschbar. Breitet sich die Hitze dagegen auf die Nachbarzellen aus, entsteht ein Dominoeffekt, bei dem eine Zelle nach der anderen in denselben Zustand gerät. Wie sich ein solches Ereignis überhaupt zuverlässig an Gas-, Druck- oder Temperatursignalen erkennen lässt, ist eine eigene Frage. Sie wird im Beitrag zum Thermal Runaway behandelt. Hier geht es um die andere Seite: die baulichen Antworten, die genau für diesen Fall vorgesehen sind.

Die Notentgasung: wenn es in Sekunden gehen muss

Der normale Druckausgleich tauscht nach Herstellerangabe nur wenige Liter Luft pro Minute aus. Das reicht für Temperatur- und Höhenschwankungen, aber bei Weitem nicht für einen Zellfehler. Für den Ausnahmefall ist deshalb eine zweite Funktion vorgesehen: die Notentgasung. Eine Fachpublikation für Werkstätten beschreibt die Anforderung deutlich: Bei Batterieschäden, Brand oder Unfall muss binnen Sekunden die komplette Gasmenge abgeführt werden können, die eine geschädigte Zelle freisetzt.

Diese beiden Aufgaben laufen häufig über dasselbe oder ein eng benachbartes Bauteil. Der träge Alltagsausgleich und die schlagartige Notentgasung stellen dabei sehr unterschiedliche Anforderungen. Ein Element muss dicht genug für den Dauerbetrieb sein, aber sofort durchlässig werden, sobald ein definierter Überdruck erreicht ist. Genau diese Doppelfunktion macht den Druckausgleich zu einem der unscheinbarsten und zugleich sicherheitsrelevantesten Bauteile im Pack.

Berstmembran oder Ventil: zwei Wege zum selben Ziel

Für die Notentgasung stehen laut Herstellerangabe unterschiedliche technische Lösungen zur Verfügung, vor allem Berstmembranen und wiederverschließbare Ventile. Eine Berstmembran reißt bei einem festgelegten Überdruck einmalig auf und gibt den Weg nach außen frei. Danach ist sie verbraucht, das Gehäuse bleibt an dieser Stelle offen. Ein wiederverschließbares Ventil öffnet bei demselben definierten Druck, kann sich anschließend aber wieder schließen, wenn der Druck abgebaut ist.

Jede der beiden Lösungen hat eigene Vorteile. Welche ein Hersteller wählt, hängt von der Bauform des Packs und den übrigen Sicherheitsmaßnahmen ab. Gemeinsam ist beiden, dass sie erst bei einem klar definierten Druck reagieren, nicht bei jeder kleinen Schwankung im Alltag. Das unterscheidet sie deutlich vom Druckausgleichselement für den Normalbetrieb, das ständig und in beide Richtungen arbeitet.

In der Praxis reicht eine reine Zweiteilung manchen Herstellern nicht aus. Ein Zulieferer beschreibt für sein System drei getrennte Stufen. Druckausgleich läuft unter normalen Betriebsbedingungen, ein wiederschließendes Schirmventil fängt etwas größere, noch harmlose Druckanstiege ab, und erst als dritte, eigenständige Stufe folgt die Notentgasung bei einem thermischen Durchgehen. Diese Abstufung erlaubt es, auf einen milden Zwischenfall anders zu reagieren als auf ein echtes Zellversagen.

Öffnungsdruck gegen Durchflussrate: ein technischer Zielkonflikt

Ein Notentgasungsventil soll zwei Eigenschaften gleichzeitig mitbringen, die sich technisch nicht ohne Weiteres vertragen. Es braucht einen niedrigen Öffnungsdruck, damit es schon bei einem moderaten Druckanstieg reagiert. Gleichzeitig braucht es eine hohe Entgasungsdurchflussrate, damit im Ernstfall auch eine große Gasmenge schnell genug entweichen kann. Öffnet ein Ventil zu spät, staut sich Druck im Gehäuse auf.

Ist der Querschnitt für die Notentgasung zu klein, dauert das Ablassen selbst nach dem Öffnen zu lange. Zusätzlich muss das Bauteil kompakt bleiben, weil im Pack kaum freier Raum für ein großes Ventil vorgesehen ist. Früh reagieren, viel Gas schnell abführen, wenig Platz beanspruchen: Diese drei Ziele stehen in einem echten Konstruktionskonflikt zueinander. Genau deshalb ist das Bauteil kein simples Loch mit Deckel, sondern eine eigene, sorgfältig abgestimmte Komponente.

Warum das Ventil trotzdem wasser- und staubdicht bleibt

Ein Bauteil, das im Ernstfall Gas nach außen lassen muss, klingt zunächst wie ein Widerspruch zu einem dichten Gehäuse. Genau das ist die eigentliche Konstruktionsaufgabe. Das Druckausgleichselement muss laut Hersteller „wasser- und staubdicht zum Schutz des Batteriesystems bei größeren Wasseransammlungen und Hochdruckreinigung“ sein und gleichzeitig den Druckausgleich zuverlässig ermöglichen.

Im Alltag bedeutet das: Eine Fahrt durch eine tiefe Pfütze, eine Waschanlage mit Hochdruckreiniger oder ein Batteriepack, das dauerhaft unter dem Fahrzeugboden Spritzwasser ausgesetzt ist, dürfen die Funktion nicht beeinträchtigen. Wie sich ein Hochvoltakku dagegen nach einem tatsächlichen Unfall mit Crash, Hitze oder eingedrungenem Wasser verhält, ordnet der Beitrag E-Auto-Akku nach Unfall gesondert ein. Eine Membran, die feine Poren für Luft, aber keinen Durchlass für Wassertropfen hat, löst diesen Widerspruch technisch. Bricht dagegen im Notfall ein deutlich höherer Druck auf, öffnet dieselbe Konstruktion gezielt weiter, statt sich gegen das Wasser abzudichten und dabei den Gasabbau zu blockieren.

Thermische Barrieren: was zwischen den Zellen verzögert

Druckausgleich und Notentgasung lösen das Problem an der Außenhaut des Packs. Die zweite bauliche Antwort setzt eine Ebene tiefer an: zwischen den einzelnen Zellen und Modulen selbst. Dort sitzen dünne thermische Barrieren. Ihre einzige Aufgabe ist es, den Wärmeübergang von einer versagenden Zelle zu ihrer Nachbarin zu verzögern.

Ohne eine solche Barriere würde die Hitze einer einzelnen Zelle direkt auf die danebenliegende übergreifen und dort denselben Prozess auslösen. Eine Barriere unterbricht diesen direkten Kontakt nicht vollständig, aber sie bremst ihn spürbar. Jede gewonnene Minute zählt, weil in dieser Zeit die Notentgasung arbeiten und ein Fahrer das Fahrzeug verlassen kann, bevor sich das Ereignis auf weitere Zellen ausweitet.

Glimmer, Aerogel und die Frage der Wärmeleitfähigkeit

Für thermische Barrieren kommen unterschiedliche Materialien zum Einsatz, klassisch Glimmerverbundwerkstoffe, neuer auch Aerogele. Glimmerverbundwerkstoffe sind nach Herstellerangabe nicht brennbar und besitzen eine sehr geringe Wärmeleitfähigkeit. Sie bleiben auch bei Temperaturen über 1.000 Grad Celsius thermisch stabil. Genau diese Eigenschaften machen sie für den Einsatzzweck geeignet.

Aerogel verfolgt dasselbe Ziel mit einem anderen physikalischen Ansatz. Dünne Aerogelmatten werden zwischen einzelnen Zellen oder Zellgruppen platziert, um die Wärmeübertragung von einer überhitzenden Zelle zur nächsten zu bremsen. Beide Materialgruppen lösen dasselbe Grundproblem mit unterschiedlicher Herkunft und unterschiedlichen Eigenschaften im Detail. Wie diese Zellen wiederum mechanisch im Fahrzeug verbaut sind, hängt eng mit der Bauweise des Batteriepacks als tragendem Karosserieteil zusammen, wenn Zellen direkt in die Struktur integriert werden.

Der Batteriedeckel als eigene Sicherheitsebene

Thermische Barrieren stecken nicht nur zwischen einzelnen Zellen, sondern auch im Deckel des gesamten Packs. Ein Zulieferer, der Glimmer aus eigenen Minen bezieht, hat für seinen Batteriedeckel ein eigenes internes Ziel formuliert. Die Brandbarriere soll mindestens 15 Minuten standhalten, bevor Flammen durchbrechen – nach eigener Angabe deutlich über den bestehenden Anforderungen.

Geprüft wird ein solcher Deckel unter Bedingungen, die weit über den Alltag hinausgehen: eine über 1.000 Grad heiße Flamme, kombiniert mit einem abrasiven Partikelstrom direkt unter dem Bauteil. Der Sinn dieser Zeitspanne liegt nicht darin, ein Feuer dauerhaft zu verhindern. Er liegt darin, Insassen die Möglichkeit zu geben, das Fahrzeug zu verlassen, bevor sich Flammen im gesamten Auto ausbreiten. Der Deckel ist damit kein reines Karosserieteil, sondern eine eigene, separat geprüfte Sicherheitsebene.

Warum Zeit die eigentliche Währung ist

Ein Blick auf alle drei Bauteile zusammen zeigt ein gemeinsames Prinzip. Keine dieser Maßnahmen verhindert, dass eine einzelne Zelle im schlimmsten Fall versagt. Was sie leisten, ist etwas anderes: Sie verzögern die Folgen, kanalisieren das entstehende Gas kontrolliert und halten die Nachbarzellen so lange wie möglich außerhalb des Ereignisses. Daneben steht eine zweite, eigenständige Schutzebene im Fahrzeug: die elektrische Schutzkette aus Precharge, Sicherung, Schütz und Stecker im Hochstrompfad, die einen anderen Teil des Hochvoltsystems absichert und mit Druckausgleich oder thermischer Barriere nichts zu tun hat.

Das Batteriemanagementsystem überwacht im Alltag Werte wie Zelltemperatur und Ladezustand und reduziert die Leistung im Grenzfall gezielt – wie es auch der Beitrag zum Zusammenspiel von VCU und BMS beschreibt. Druckausgleich, Notentgasung und thermische Barrieren greifen erst dort, wo diese elektronische Überwachung an ihre Grenzen stößt. Internationale Sicherheitsstandards für Batteriesysteme fordern deshalb ausdrücklich, dass Fahrzeuginsassen bei einer beginnenden Zellreaktion ausreichend Zeit bleibt, das Fahrzeug sicher zu verlassen.

Abgrenzung: dieser Beitrag und die Frage nach Thermal Runaway

Wer nach Thermal Runaway sucht, landet häufig bei einer anderen Frage: Wie lässt sich ein beginnendes Zellversagen überhaupt erkennen, an welchen Gas-, Druck- oder Temperaturwerten löst ein System eine Warnung aus? Das ist ein eigenständiges Thema mit eigener Sensorik und eigener Diagnoselogik. Es wird dort behandelt, wo es hingehört.

Dieser Beitrag beantwortet die vorgelagerte, bauliche Frage: Womit ist ein Pack von vornherein ausgestattet, damit ein solches Ereignis überhaupt beherrschbar bleibt? Druckausgleich, Notentgasung und thermische Barrieren sind keine Reaktion auf ein erkanntes Problem. Sie sind feste Bestandteile der Konstruktion, die unabhängig von jeder Sensorik arbeiten – und genau solche baulichen Anforderungen schreibt die UN-Regelung R100 für die Typgenehmigung vor. Beide Perspektiven ergänzen sich, ersetzen sich aber nicht.

Warum am Ventil, an der Barriere oder am Gehäuse nichts verändert werden darf

Wer ein Batteriepack öffnet, tauscht oder umbaut, greift in genau die Bauteile ein, die für den Ausnahmefall konstruiert sind. Ein zusätzlich gebohrtes Loch, ein entferntes Barrierematerial oder ein blockiertes Ventil kann die Notentgasung verlangsamen. Es kann auch die Ausbreitungszeit zwischen den Zellen verkürzen, ohne dass das im Alltag überhaupt auffällt.

Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Ein Eingriff am Batteriepack berührt außerdem die Frage, ob die Betriebserlaubnis eines Fahrzeugs erlöschen kann, wenn eine Änderung eine Gefährdung von Verkehrsteilnehmern erwarten lässt. Das Hochvoltsystem eines Fahrzeugs hängt zudem eng mit anderen Sicherheitsfunktionen zusammen, etwa der Isolationsüberwachung beim Laden. Beide Systeme sind für ein unverändertes Fahrzeug ausgelegt, nicht für ein modifiziertes. Ob ein konkreter Eingriff im Einzelfall zulässig ist, entscheidet die zuständige Stelle, nicht dieser Beitrag; die vollständigen Fundstellen stehen im Einordnungsblock am Ende.

Eine Einordnung von Tuning-Eingriffen im Allgemeinen ersetzt diese fahrzeugspezifische Prüfung nicht, sie zeigt nur den grundsätzlichen Rahmen.
