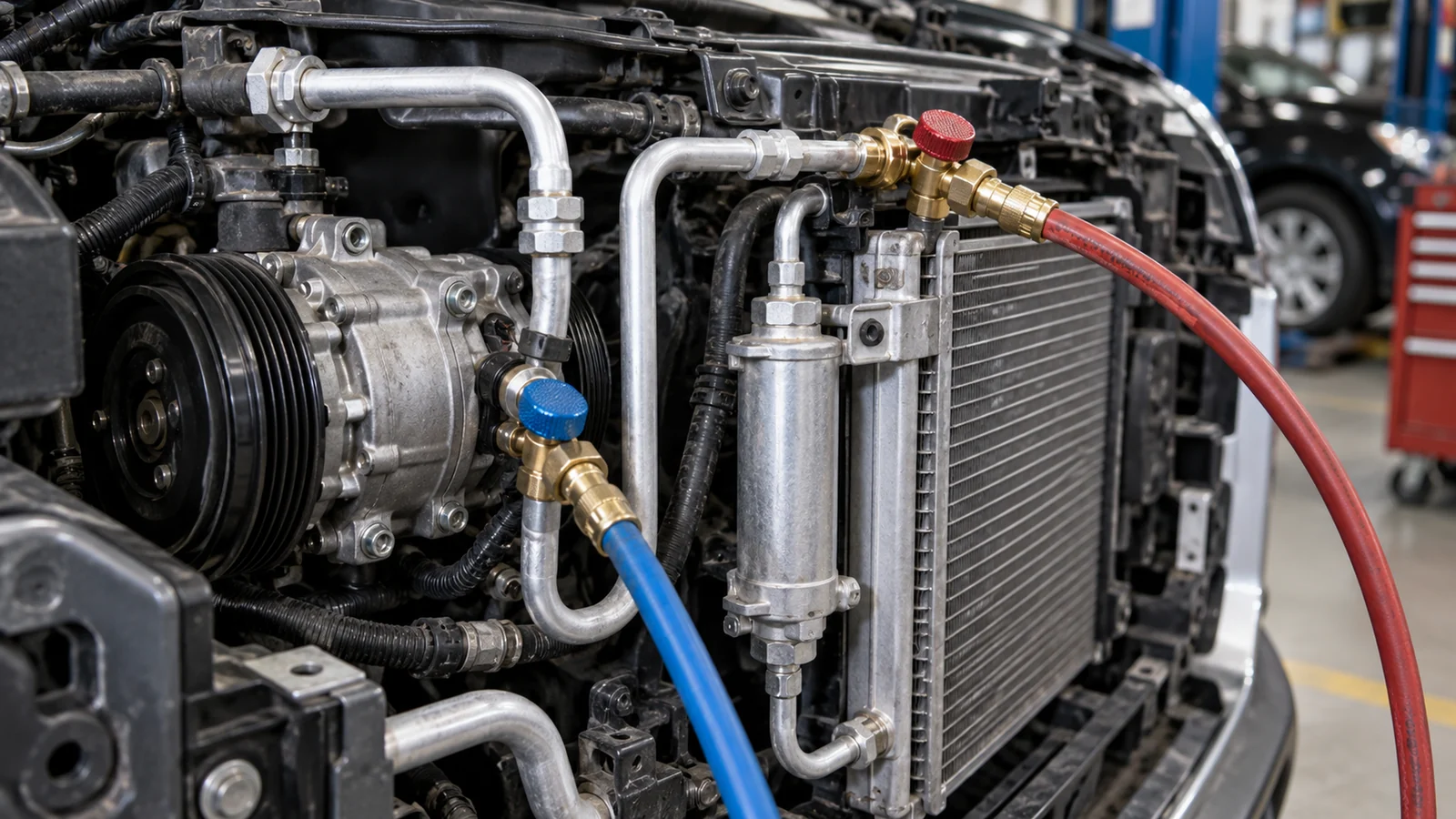

Klimaanlage im Auto: Kältekreis, Hochdruck und Niederdruck verstehen

Warum ein einzelner Druck- oder Temperaturwert die Klimaanlage nicht erklärt

Die Luft aus den Lüftungsdüsen wird lauwarm, obwohl das Gebläse längst auf der höchsten Stufe steht. Die erste Reaktion ist fast immer dieselbe: Der Kompressor ist hin, jetzt muss ein neuer her. Diese Vermutung übersieht, dass die gefühlte Kühlleistung das Ergebnis eines ganzen Kreislaufs ist und nicht das Werk eines einzelnen Bauteils. Wie kalt die Luft aus den Düsen wird, hängt von mehreren Stellen gleichzeitig ab: vom Kompressor, von der Wärmeabgabe auf der Hochdruckseite, vom Druckabfall am Expansionsorgan und von der Wärmeaufnahme auf der Niederdruckseite.

Ein Druckwert, der über oder unter dem gewohnten Bereich liegt, zeigt zunächst nur eine Abweichung, keine Ursache. Genau diese Verwechslung führt oft dazu, dass ein funktionierender Kompressor getauscht wird, während der eigentliche Engpass unentdeckt bleibt und bei der nächsten Hitzewelle wieder auftaucht. Wer stattdessen den ganzen Kreislauf mitdenkt, kommt schneller zum richtigen Bauteil, schon weil ein unnötiger Tausch entfällt.

Dieser Beitrag bleibt bewusst beim Mechanismus: beim Zusammenspiel aus Kompressor, Hochdruckseite, Expansionsorgan und Niederdruckseite. Ein eigenes Thema sind zum Beispiel beschlagene Scheiben, die zwar ebenfalls mit der Klimaregelung zusammenhängen, aber ein anderes Fehlerbild haben. Und welches Kältemittel im jeweiligen Fahrzeug arbeitet, unterscheidet sich je nach Baujahr und Modell und wird hier nur am Rand erwähnt, nicht im Detail verglichen.

Nicht zu verwechseln ist der Kältekreis mit dem Kühlkreislauf des Verbrennungsmotors, der Wärme über flüssiges Kühlmittel statt über ein verdampfendes Kältemittel abführt. Das ist ein eigenes System mit eigenen Verdächtigen, wenn zum Beispiel die Kühlmitteltemperatur zu hoch steigt. Beide Kreisläufe hängen im Fahrzeug oft räumlich zusammen, folgen aber unterschiedlichen physikalischen Prinzipien.

Der Kältekreis als Kette: Kompressor, Hochdruckseite, Expansion, Verdampfer

Ein Kältekreis transportiert Wärme, er erzeugt keine Kälte als eigenständige Energieform. Das klingt nach einer Feinheit, ist für das Verständnis der Anlage aber der wichtigste Satz überhaupt. Wärme wird an einer Stelle aufgenommen, im Kreislauf weitertransportiert und an einer anderen Stelle wieder abgegeben. Innen im Fahrzeug wird der Luft Wärme entzogen, außen an der Umgebungsluft wird sie wieder losgelassen.

Der Kompressor steht am Anfang dieser Kette. Er saugt das gasförmige Kältemittel aus der Niederdruckseite an, verdichtet es und hebt dabei sowohl den Druck als auch die Temperatur deutlich an. Auf der jetzt folgenden Hochdruckseite ist das Kältemittel heiß und steht unter hohem Druck, und genau dort kann es seine Wärme an die vorbeiströmende Luft abgeben. Beim Abkühlen geht es von gasförmig in flüssig über, es kondensiert.

Anschließend passiert das flüssige, aber noch unter hohem Druck stehende Kältemittel ein Expansionsorgan. Dort fällt der Druck plötzlich ab, und mit ihm auch die Temperatur. Genau dieses kalte, teils bereits verdampfende Kältemittel strömt dann durch den Verdampfer im Innenraum und nimmt dort die Wärme der vorbeiströmenden Luft auf. Erst danach beginnt der Kreislauf am Kompressor wieder von vorn.

Hochdruckseite und Niederdruckseite: was die beiden Druckwerte zeigen

Der Kältekreis lässt sich grob in zwei Hälften teilen, die durch den Kompressor auf der einen und das Expansionsorgan auf der anderen Seite voneinander getrennt sind. Auf der Hochdruckseite steht das Kältemittel unter deutlich höherem Druck als auf der Niederdruckseite, und genau dieser Druckunterschied treibt die Zirkulation überhaupt erst an. Ohne ihn würde kein Kältemittel durch die Leitungen strömen.

Die Hochdruckseite reicht vom Kompressorausgang bis zum Expansionsorgan und ist dort am heißesten, wo das Kältemittel gerade verdichtet wurde. Die Niederdruckseite reicht vom Expansionsorgan bis zurück zum Kompressoreingang und ist dort am kältesten, wo das Kältemittel gerade verdampft. Ein Blick auf beide Werte gleichzeitig sagt deutlich mehr als jeder Wert für sich.

Ein hoher Hochdruck bei gleichzeitig niedrigem Niederdruck kann auf einen eingeschränkten Kältemittelfluss hindeuten, während ein niedriger Hochdruck bei gleichzeitig zu hohem Niederdruck eher für einen schwachen Kompressor spricht. Reicht der Luftstrom auf der Hochdruckseite nicht aus, etwa weil Kühlerjalousie oder Luftklappen nicht richtig öffnen, steigt der Hochdruck ebenfalls, obwohl der Kompressor einwandfrei arbeitet. Beide Muster lassen sich nur unterscheiden, wenn tatsächlich beide Seiten gemessen werden, nicht nur eine.

Der Kompressor: mechanisch, elektrisch und drehzahlgeregelt

Der elektrische oder mechanische Kompressor hebt Druck und Temperaturniveau des Kältemittels an. Bei einem klassischen, mechanischen Kompressor hängt diese Arbeit unmittelbar an der Motordrehzahl, gekoppelt über einen Riemen und eine schaltbare Kupplung. Läuft der Motor schneller, arbeitet meist auch der Kompressor schneller, unabhängig davon, wie viel Kühlleistung im Innenraum gerade gebraucht wird.

Elektrische Verdichter können drehzahlgeregelt arbeiten und damit vom klassischen Ein/Aus-Denken abweichen. Statt nur ein- oder auszuschalten, passen sie ihre Drehzahl an die tatsächliche Kühlanforderung an und laufen oft auch dann noch mit reduzierter Leistung weiter, wenn ein mechanischer Kompressor längst abgeschaltet hätte. Angesteuert werden solche Kompressoren häufig über ein CAN- oder LIN-Signal, das Kommando und tatsächliche Drehzahl trotzdem als zwei getrennte Größen behandelt.

Für die Einschätzung einer schwachen Kühlleistung ist dieser Unterschied wichtig. Ein elektrischer Kompressor, der bewusst mit reduzierter Drehzahl läuft, weil zum Beispiel die Batterie geschont werden soll, ist kein Defekt, auch wenn die Kühlleistung dabei spürbar sinkt. Wer das nicht weiß, verwechselt eine gewollte Regelstrategie leicht mit einem schwachen oder ausfallenden Bauteil. Ähnlich vorsichtig lohnt der Blick aufs Steuergerät, wenn es zum Schutz der Anlage bewusst auf Ersatzwerte umschaltet – auch das ist zunächst eine Schutzfunktion, kein Ausfall.

Der Verdampfer: warum seine Leistung von mehr als nur dem Kältemittel abhängt

Verdampferleistung hängt von Luftseite, Kältemittelzustand, Massestrom und Wärmeübergang gleichzeitig ab. Der Verdampfer sitzt im Luftstrom hinter dem Gebläse und gibt seine Kälte an genau die Luft ab, die später aus den Düsen kommt. Wie viel Wärme er dabei aufnehmen kann, hängt nicht allein vom Kältemittel ab, sondern ebenso davon, wie viel Luft überhaupt durch ihn hindurchströmt.

Ein zugesetzter Innenraumfilter oder ein blockiertes Gebläse verringern den Luftmassenstrom und damit die spürbare Kühlleistung, ohne dass am Kältekreis selbst irgendetwas defekt sein muss. Genauso wichtig ist der Zustand des Kältemittels, das den Verdampfer erreicht. Kommt es schon teilweise gasförmig statt vollständig flüssig an, sinkt die aufnehmbare Wärmemenge deutlich, ganz ohne dass ein Bauteil ausfällt.

Deshalb lässt sich eine schwache Kühlung nicht allein am Verdampfer festmachen. Die bessere Frage lautet nicht, ob der Verdampfer kalt genug wird, sondern ob Luftstrom, Kältemittelzustand und Wärmeübergang zusammen zu dem Ergebnis passen, das am Kompressor und auf der Hochdruckseite gerade gemessen wird.

Überhitzung und Unterkühlung: Zustandsgrößen statt fester Zielwerte

Überhitzung und Unterkühlung sind Zustandsgrößen, keine pauschalen Zielwerte für jedes Fahrzeug. Überhitzung beschreibt, wie stark sich das Kältemittel nach dem vollständigen Verdampfen noch zusätzlich erwärmt, bevor es zurück zum Kompressor strömt. Unterkühlung beschreibt umgekehrt, wie stark sich das Kältemittel nach dem vollständigen Kondensieren auf der Hochdruckseite noch zusätzlich abkühlt, bevor es das Expansionsorgan erreicht.

Beide Werte sagen etwas darüber aus, ob genug Kältemittel im System zirkuliert und ob es an den richtigen Stellen vollständig seinen Zustand wechselt. Eine zu geringe Überhitzung kann bedeuten, dass noch flüssiges Kältemittel zurück zum Kompressor gelangt, was diesen auf Dauer beschädigen kann. Eine zu hohe Überhitzung spricht dagegen eher für zu wenig Kältemittel oder einen eingeschränkten Durchfluss.

Feste Zielwerte für beide Größen gibt es trotzdem nicht, weil sie von Fahrzeug, Kältemittel und Betriebszustand abhängen. Genau deshalb ist ein einzelner Blick auf einen dieser Werte ohne den passenden Vergleichswert wenig aussagekräftig, egal wie genau das Messgerät misst.

Ein Druckwert allein ist diagnostisch schwach

Ein Druckwert ohne zugehörige Temperatur, Kältemittelart und Betriebszustand ist diagnostisch schwach. Derselbe Hochdruckwert kann bei einem kalten und bei einem heißen Tag völlig unterschiedliche Bedeutungen haben, weil die Umgebungstemperatur direkt beeinflusst, wie gut die Hochdruckseite ihre Wärme überhaupt loswerden kann.

Auch die Kältemittelart spielt eine Rolle, weil unterschiedliche Kältemittel bei gleicher Temperatur unterschiedliche Drücke erzeugen. Welches Kältemittel im eigenen Fahrzeug verbaut ist, steht üblicherweise auf einem Typenschild im Motorraum und wird hier bewusst nicht weiter verglichen, das ist ein eigenes Thema für sich.

Für eine belastbare Aussage gehören deshalb immer mehrere Größen zusammen: der gemessene Druck, die zugehörige Temperatur an derselben Stelle, das verwendete Kältemittel und der aktuelle Betriebszustand der Anlage. Fehlt eine dieser Angaben, bleibt jede Zahl für sich genommen eine Vermutung.

Feuchtigkeit, Luft im System und Füllmenge als stille Nebenursache

Feuchtigkeit, Luft im System und falsche Füllmenge verändern das Druck-/Temperaturbild und dürfen nicht mit einem einzelnen Defekt gleichgesetzt werden. Feuchtigkeit gelangt meist beim Öffnen des Systems für eine Reparatur hinein und kann im Kreislauf gefrieren oder sich mit dem Kältemittel zu aggressiven Verbindungen umsetzen.

Luft im System wirkt ähnlich störend, weil sie sich anders verhält als das Kältemittel und trotzdem Platz im Kreislauf beansprucht. Eine falsche Füllmenge, egal ob zu wenig oder zu viel Kältemittel, verschiebt Druck und Temperatur auf beiden Seiten gleichzeitig, oft in eine Richtung, die auf den ersten Blick wie ein Bauteilfehler aussieht.

All das lässt sich nicht am gesunden Menschenverstand allein unterscheiden. Eine Anlage wird deshalb vor jeder tieferen Fehlersuche entleert, evakuiert und mit der vom Hersteller vorgegebenen Menge neu befüllt, sobald der Verdacht auf Feuchtigkeit, Luft oder eine falsche Füllmenge besteht.

Bei Elektrofahrzeugen: wenn Innenraum und Batterie denselben Kältekreis teilen

Bei Elektrofahrzeugen kann derselbe Kältekreis Innenraum und Batterie über Chiller und Wärmeübertrager koppeln. Ein Chiller ist im Grunde ein zweiter Wärmeübertrager, der nicht die Luft, sondern einen separaten Kühlmittelkreislauf für die Batterie kühlt. Beide Aufgaben, Innenraumklimatisierung und Batteriekühlung, laufen dann über denselben Kompressor und dieselbe Hochdruckseite.

Das bedeutet, dass eine hohe Kühlanforderung der Batterie bei starker Ladeleistung oder hoher Außentemperatur mit der Innenraumklimatisierung um dieselbe Kälteleistung konkurrieren kann. Wie ein Fahrzeug diese beiden Anforderungen gegeneinander abwägt, hängt von seiner eigenen Software ab und lässt sich nicht pauschal für alle Modelle beschreiben.

Wie Thermomanagement im Elektroauto im Detail funktioniert und wie sich Chiller und Kühlkreise dort unterscheiden lassen, vertieft ein eigener Beitrag. Für den Kältekreis selbst bleibt wichtig: Ein Fahrzeug mit Chiller-Kopplung hat mehr Betriebszustände als ein reiner Verbrenner, und ein einzelner Druckwert erklärt bei ihm noch weniger als sonst.

Was ein brauchbares Log am Kältekreis zeigt

Ein einzelner Wert auf einem Display oder Diagnosegerät reicht für eine belastbare Aussage über den Kältekreis nicht aus. Ein aussagekräftiges Log erfasst deshalb mehrere Werte gleichzeitig: die Kompressordrehzahl oder -anforderung, den Hochdruck, den Niederdruck, die Temperatur vor und nach dem Verdampfer, die Außen- und Innenraumtemperatur sowie den Luftmassenstrom des Gebläses. Wie sich solche Messwerte überhaupt systematisch aus dem Steuergerät auslesen lassen, erklärt der Beitrag zum UDS-Protokoll.

Erst wenn diese Werte auf derselben Zeitachse stehen, lässt sich erkennen, ob ein Anstieg oder Abfall zusammenpasst oder ob er sich von den anderen Werten löst. Ein Hochdruck, der steigt, während gleichzeitig der Niederdruck fällt, erzählt eine andere Geschichte als ein Hochdruck, der zusammen mit dem Niederdruck steigt.

Genauso wichtig sind die Randbedingungen der Messung: Außentemperatur, Sonneneinstrahlung, Fahrgeschwindigkeit und die zuvor gefahrene Strecke beeinflussen das Ergebnis spürbar. Zwei Messungen bei völlig unterschiedlichem Wetter oder unterschiedlicher Last lassen sich kaum sinnvoll miteinander vergleichen, selbst wenn dieselbe Anlage gemessen wurde.

Typische Fehlschlüsse bei der Kältekreis-Diagnose

Ein hoher Hochdruck wird gern als Zeichen für zu viel Kältemittel gelesen, dabei kann er ebenso gut von eingeschränktem Luftstrom auf der Hochdruckseite oder von Luft im System kommen. Hochdruck allein als Füllmengenanzeige zu lesen, übersieht mehrere andere mögliche Ursachen mit demselben Erscheinungsbild.

Ähnlich verbreitet ist die Gewohnheit, jede schwache Kühlung dem Kompressor zuzuschreiben, obwohl Verdampfer, Luftstrom, Füllmenge und Steuerung genauso häufig die eigentliche Ursache sind. Wer stattdessen systematisch vorgeht, findet die tatsächliche Ursache oft schneller, als ein Bauteil auf Verdacht zu tauschen. Genau diesen Weg beschreibt der Beitrag zu Drücken und Verdichter, wenn die Klimaanlage nicht mehr kühlt.

Ein dritter verbreiteter Fehlschluss betrifft das Kältemittel selbst: Unterschiedliche Kältemittel verhalten sich im Kreislauf nicht identisch und sollten deshalb nicht gedanklich gleichgesetzt werden. Eine Werkstatt prüft vor jedem Eingriff am System, welches Kältemittel im jeweiligen Fahrzeug tatsächlich verbaut ist, statt von einem angenommenen Standard auszugehen.

Wenn ein Eingriff den Kältekreis verändert

Ein größerer Kompressor, ein zusätzlicher Wärmeübertrager oder eine geänderte Kältemittelfüllmenge verändern die Auslegung des gesamten Kreislaufs, nicht nur ein einzelnes Symptom. Genau das ist der Punkt, an dem aus einer Reparatur ein Umbau wird und an dem die Betriebserlaubnis erlischt, wenn die Voraussetzungen dafür nicht eingehalten werden.

Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Das gilt unabhängig davon, ob am Ende tatsächlich ein Defekt oder nur eine bewusste Änderung vorliegt. Sobald ein Bauteil im Kältekreis gegen eines mit veränderter Auslegung getauscht wird, ist das kein reiner Wartungsvorgang mehr, sondern eine Änderung, die vor der Rückkehr in den normalen Straßenverkehr geprüft gehört.

Häufige Fragen

Einordnung: wo die Regeln stehen

Die Fundstellen stehen hier gebündelt, damit der Fließtext ohne Paragrafenketten auskommt. Das Normzitat zu § 19 StVZO ist zeichengenau gegen die amtliche Fassung auf gesetze-im-internet.de geprüft, abgerufen am 19.09.2026. Die beiden EU-Rechtsakte zu Klimaanlagen und Kältemitteln sind im Volltext über EUR-Lex archiviert und im Klartext zusammengefasst, ohne dass daraus eine Aussage zu einem bestimmten Kältemittel in einem bestimmten Fahrzeug abgeleitet wird.
