Ventilflattern bei hoher Drehzahl: härtere Federn sind nicht die Lösung

Warum „einfach eine härtere Feder“ so hartnäckig als Lösung gilt

Ein Motor zieht unten und in der Mitte sauber. Oben herum fehlt plötzlich etwas, das vorher da war. Im Forum oder am Werkstatttresen fällt dann fast reflexhaft derselbe Satz: Das ist die Feder, die bei der Drehzahl nicht mehr mitkommt, also baut man eine härtere ein. Der Satz klingt einleuchtend, weil er an der richtigen Stelle ansetzt. Die Feder ist tatsächlich beteiligt, wenn ein Ventil bei hoher Drehzahl der Nocke nicht mehr folgt, und eine stärkere Feder verschiebt diese Grenze auch wirklich nach oben.

Das Problem an diesem Satz ist nicht, dass er falsch ist. Das Problem ist, dass er nur die Hälfte einer Rechnung zeigt und sie als ganze Antwort verkauft. Ventilflattern ist keine Eigenschaft der Feder allein. Es ist das Ergebnis eines Kräftegleichgewichts, an dem mindestens drei Größen beteiligt sind: die bewegte Masse am Ventil, das Beschleunigungsprofil der Nocke und die Gegenkraft der Feder. Wer nur die dritte Größe anfasst und die anderen beiden ignoriert, löst das Gleichgewicht nicht auf. Er verschiebt es nur, und das mit Nebenwirkungen, die in der Werkstattgeschichte selten mit erzählt werden.

Was eine Ventilfeder im Ventiltrieb wirklich leisten muss

Eine Nockenwelle schreibt dem Ventil vor, wie weit und wie schnell es sich öffnen und wieder schließen soll. Diese Vorgabe ist reine Geometrie, abgeleitet aus der Form des Nockens und den Hebelverhältnissen im Ventiltrieb. Sie unterstellt, dass jedes Bauteil der Vorgabe ohne Verzögerung folgt. Damit das in der Praxis passiert, muss etwas das Ventil ständig gegen die Nockenbahn drücken. Genau das ist die Aufgabe der Ventilfeder. Sie hält den Kontakt beim Öffnen, und sie bremst das Ventil beim Schließen ab, bevor es auf den Sitz trifft.

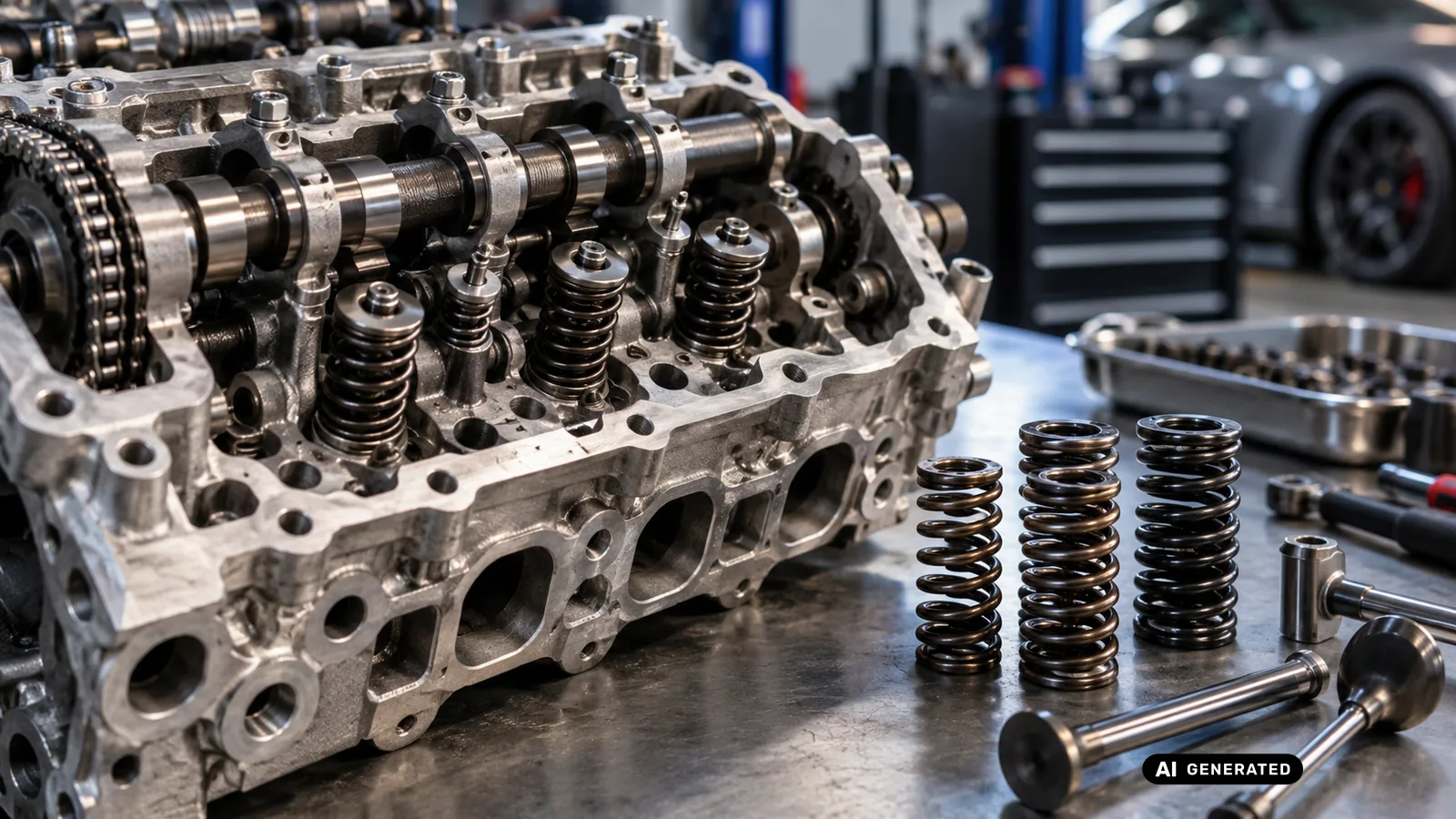

Bewegt wird dabei nicht nur das Ventil selbst. Federteller und Ventilkeile sitzen fest auf dem Ventilschaft und machen jede Bewegung mit. Je nach Konstruktion kommt noch ein Teil des Kipp- oder Rollenhebels dazu. Diese ganze Gruppe ist die bewegte Masse, von der im Ventiltrieb ständig die Rede ist, und sie ist größer als nur das Ventil, das man vor sich sieht. Die Feder muss also nicht ein einzelnes Bauteil kontrollieren. Sie muss das gesamte Paket aus Masse kontrollieren, das bei jeder Umdrehung einmal beschleunigt und wieder abgebremst wird.

Warum die Massenkräfte am Ventil mit dem Quadrat der Drehzahl wachsen

Beschleunigung braucht Kraft. Je schneller sich etwas ändern soll, desto mehr Kraft wird dafür gebraucht. Beim Ventiltrieb heißt das: Je höher die Drehzahl, desto schneller läuft dieselbe Nockenkontur unter dem Mitnehmer durch, und desto größer wird die Beschleunigung, die das Ventil erfährt. Diese Beschleunigung steigt nicht im gleichen Tempo wie die Drehzahl. Sie steigt mit deren Quadrat. Dreht ein Motor doppelt so schnell, wächst die Massenkraft am Ventil ungefähr auf das Vierfache. Bei dreifacher Drehzahl liegt sie bereits beim Neunfachen.

Dieser Zusammenhang ist der eigentliche Grund, warum Ventilflattern erst oberhalb einer bestimmten Drehzahl beginnt und nicht gleichmäßig mit der Drehzahl zunimmt. Im unteren und mittleren Bereich hat die Feder gegenüber den Massenkräften reichlich Reserve. Diese Reserve schrumpft mit steigender Drehzahl immer schneller, bis sie an einem bestimmten Punkt aufgebraucht ist. Wie stark allein die mechanische Last im oberen Drehzahlband insgesamt zunimmt, zeigt sich auch an der mittleren Kolbengeschwindigkeit, die denselben quadratischen Zusammenhang kennt. An diesem Punkt kippt das System von „die Feder hält locker mit“ zu „die Feder kommt nicht mehr nach“, und zwar in einem engen Drehzahlfenster.

Ventilflattern: der Moment, in dem die Feder die Nocke verliert

Beim Öffnen beschleunigt die Nocke das Ventil. Beim Schließen muss sie es wieder abbremsen. Für dieses Abbremsen braucht die Nocke einen Gegenhalt, und dieser Gegenhalt ist die Spannkraft der Feder. Reicht die Federkraft an der kritischen Stelle der Schließflanke nicht mehr aus, kann die Nocke das Ventil nicht mehr schnell genug festhalten. Das Ventil löst sich für einen Moment von der Nockenbahn. Danach bewegt es sich nur noch unter seiner eigenen Trägheit und der verbleibenden Federkraft weiter, nicht mehr nach der Vorgabe des Profils.

Genau dieser Zustand heißt Ventilflattern. Das Ventil bleibt dadurch länger offen, als es sollte, und es kommt später zurück zur Nocke, als die Konstruktion es vorsieht. Hubverlauf und Steuerzeit stimmen in diesem Moment nicht mehr mit der Auslegung überein. Das wirkt sich sofort auf den Ladungswechsel aus, also auf die Füllung des Zylinders mit frischem Gemisch oder Luft. Spürbar wird davon im Fahrbetrieb praktisch nichts, weil in diesem Drehzahlbereich ohnehin alles laut und hektisch läuft. Was bleibt, ist ein Motor, der oben herum nicht mehr so zieht, wie er sollte, ohne dass irgendetwas hörbar klappert oder ein Fehlercode gespeichert wird.

Was eine härtere Feder tatsächlich verändert – und was nicht

Eine Feder mit höherer Federrate oder höherer Vorspannung stellt an jeder Stelle der Bewegung mehr Kraft gegen die Massenkräfte bereit. Das verschiebt den Punkt, an dem die Reserve aufgebraucht ist, tatsächlich zu einer höheren Drehzahl. Genau deshalb ist der Reflex „härtere Feder gegen Flattern“ technisch nicht aus der Luft gegriffen. Bliebe alles andere am Motor gleich und würde nur die Feder stärker, läge die kritische Drehzahl danach tatsächlich höher als vorher.

Nur bleibt eben nicht alles andere gleich, und darin liegt der Haken. Die bewegte Masse aus Ventil, Federteller und Ventilkeilen ändert sich durch den Federwechsel nicht. Das Nockenprofil ändert sich nicht. Die Steifigkeit von Steuerkette, Nockenwellenträger und Ventilschaft bleibt ebenfalls, wie sie war. Eine härtere Feder behandelt damit nur eine von drei Ursachen, und sie tut das, indem sie an anderer Stelle neue Lasten erzeugt, die vorher nicht da waren. Wer das nicht mitdenkt, tauscht ein bekanntes Problem gegen ein weniger bekanntes.

Der Preis der härteren Feder: mehr Reibung, mehr Flächenpressung, mehr Verschleiß

Eine Ventilfeder drückt nicht nur im kritischen Moment des Schließens. Sie drückt während des gesamten Hubverlaufs, bei jeder einzelnen Umdrehung. Eine höhere Federkraft bedeutet deshalb nicht nur mehr Reserve dort, wo sie gebraucht wird. Sie bedeutet auch mehr Anpresskraft zwischen Nocke und Mitnehmer über den kompletten Bewegungsablauf. Diese Anpresskraft erzeugt Reibung, und Reibung im Motor kostet Leistung. Bei einem einzelnen Ventil ist das wenig, summiert über alle Ventile und jede Umdrehung aber durchaus spürbar.

Dazu kommt die mechanische Seite. Eine höhere Kontaktkraft erhöht die Flächenpressung an der Stelle, an der Nocke und Mitnehmer sich berühren, und genau diese Pressung entscheidet über die Lebensdauer der Oberflächen. Nockenlauffläche und Mitnehmer sind für ein bestimmtes Kraftniveau ausgelegt und gehärtet. Wer die Feder deutlich härter macht, als die Konstruktion vorsieht, beschleunigt den Verschleiß an genau diesen Flächen. Was als Lösung gedacht war, kann so zur Ursache eines neuen Problems werden, nur eben erst nach einigen tausend weiteren Kilometern.

Warum die bewegte Masse selbst einen Teil des Gewinns zurückfrisst

Die Massenkraft am Ventil entsteht aus Masse mal Beschleunigung. Deshalb wirkt jedes Gramm an Ventil, Federteller und Ventilkeilen bei hoher Drehzahl wie ein Verstärker für genau das Problem, das die härtere Feder lösen sollte. Bleibt die Masse unverändert, muss die Feder jede zusätzliche Drehzahlreserve allein durch mehr Kraft erkaufen. Diese zusätzliche Kraft wirkt die ganze Zeit über, nicht nur im kritischen Moment. Ein Teil der härteren Feder geht also schlicht dafür verloren, dieselbe Masse zu kontrollieren, die vorher schon da war.

Leichtere Bauteile wirken an genau dieser Stelle anders und oft wirksamer. Ein leichterer Federteller oder ein leichteres Ventil senkt die Massenkraft direkt, über den gesamten Drehzahlbereich, und nicht erst dort, wo die Feder gerade noch ausreicht. Dasselbe Prinzip trägt an anderer Stelle im Fahrzeug, etwa bei leichten Bremsscheiben, wo weniger bewegte Masse ebenfalls direkter wirkt als eine stärkere Komponente an anderer Stelle. Eine härtere Feder kämpft gegen die Masse an. Eine leichtere Masse braucht von vornherein weniger Kampf.

Das Nockenprofil: die zweite Hälfte der Gleichung, die die Feder allein nicht ersetzt

Wie stark die Massenkraft an einer bestimmten Stelle des Hubverlaufs ausfällt, hängt nicht nur von der Drehzahl ab. Es hängt auch von der Form der Nocke selbst ab. Ein Nockenprofil mit einem besonders steilen Übergang zwischen Öffnen und Schließen verlangt eine höhere Beschleunigung und damit auch eine höhere Verzögerung als ein sanfteres Profil mit demselben Ventilhub und derselben Öffnungsdauer. Zwei Nockenwellen mit gleicher Spezifikation auf dem Papier können deshalb an der Flatterdrehzahl unterschiedlich weit tragen, je nachdem, wie sanft oder aggressiv die Übergänge im Detail gezeichnet sind.

Ein Federwechsel ändert an dieser Kurve nichts. Wird eine serienmäßige Nockenwelle gegen eine mit aggressiverem Profil ausgetauscht, verlangt das neue Profil häufig auch nach einer anderen Federkennlinie. Wer diesen Zusammenhang übergeht, kombiniert zwei Bauteile, die nie füreinander ausgelegt wurden. Dasselbe gilt umgekehrt für das stehen gebliebene Serienprofil: Eine härtere Feder allein verändert den Hubverlauf nicht, sie macht nur die Gegenkraft größer. Profil, Masse und Feder gehören deshalb zusammen betrachtet, nicht einzeln getauscht.

Warum die Grenzdrehzahl ein Systemwert ist, keine Eigenschaft eines einzelnen Bauteils

Die Drehzahl, ab der ein Ventiltrieb ins Flattern kommt, ergibt sich aus dem Zusammenspiel vieler Größen: bewegte Masse, Federrate und Vorspannung, Nockenprofil, Hebelübersetzung, Steifigkeit von Steuerkette, Nockenwellenträger und Ventilschaft. Keine dieser Größen bestimmt die Grenze allein. Keine lässt sich beliebig verändern, ohne dass sich die anderen mitverschieben. Wird eine Größe angefasst, verschiebt sich das gesamte Gleichgewicht. Wo das neue Gleichgewicht liegt, lässt sich ohne erneute Prüfung nicht sicher vorhersagen. Genau dieses Denken in Verhältnissen statt in Einzelwerten trägt auch die Frage, ob eher Nm oder PS über die tatsächliche Last am Rad entscheiden.

Für die Praxis bedeutet das: Wer nur die Feder tauscht und die anderen Größen unverändert lässt, verändert einen einzelnen Parameter in einem System, dessen Verhalten von allen Parametern zusammen abhängt. Die neue Grenzdrehzahl kann höher liegen als vorher. Sie muss es aber nicht in dem Maß tun, das man sich vom reinen Federwechsel erhofft hat, vor allem weil Reibung und Verschleiß an anderer Stelle gleichzeitig zunehmen. Ein belastbares Urteil über die neue Grenze liefert am Ende nur eine Messung am fertigen Aufbau, keine Faustregel über die Feder allein.

Race-Federn und Vollrennfedersätze: härter heißt nicht straßentauglich

Im Rennsport werden Ventiltriebe oft komplett neu durchdacht. Leichtere Ventile, leichtere Federteller, speziell abgestimmte Nockenprofile und dazu passend sehr harte Federn werden gemeinsam entwickelt, für einen engen, sehr hohen Drehzahlbereich und mit entsprechend kurzen Wartungsintervallen. Eine solche Rennfeder einzeln herauszugreifen und in einen Serienventiltrieb mit unveränderter Masse und unverändertem Nockenprofil einzubauen, überträgt nur einen Teil dieses Pakets. Und zwar den Teil, der ohne die anderen am wenigsten allein trägt.

Ein Vollrennfedersatz dieser Art ist für den Betrieb auf abgesperrten Strecken entwickelt, mit kurzen Kontrollintervallen, und ohne die Erwartung, über viele tausend Straßenkilometer zuverlässig zu bleiben. Diese Bauteile werden deshalb nie als straßentauglich oder alltagsgeeignet dargestellt, auch dann nicht, wenn sie auf dem Papier eine höhere Flatterdrehzahl versprechen. Wie wenig sich reine Spitzenwerte auf die tägliche Haltbarkeit eines Motors übertragen lassen, zeigt sich ganz ähnlich bei der Frage, wie lange ein Motor nach Chiptuning eigentlich hält. Was auf der Rennstrecke unter engmaschiger Kontrolle funktioniert, ist etwas anderes als eine Lösung für den täglichen Weg zur Arbeit.

Abgrenzung: Federwechsel gegen Mythos ist ein anderes Thema als ein angehobener Drehzahlbegrenzer

Ventilflattern taucht in zwei ganz unterschiedlichen Zusammenhängen auf, und beide werden in der Praxis oft durcheinandergeworfen. Der eine Fall ist eine reine Softwareänderung: Der Drehzahlbegrenzer im Steuergerät wird angehoben, der Motor darf höher drehen, und an Feder, Masse oder Nockenprofil ändert sich dabei nichts. Wie dieser Fall im Detail abläuft, welche Messungen zur Ventilbewegung dazu existieren und was die Betriebserlaubnis damit zu tun hat, ordnet der Beitrag Drehzahlbegrenzer anheben: Ventilflattern, Ventilprellen und die motorspezifische Grenzdrehzahl ein.

Dieser Beitrag hier beschreibt den zweiten Fall: eine Hardwareänderung am Ventiltrieb selbst, nämlich den Austausch der Ventilfeder, und die verbreitete Annahme, damit sei das Flatterproblem schon gelöst. Beide Fälle beruhen auf derselben Physik der Massenkräfte, führen aber zu unterschiedlichen Fragen. Bei der Software lautet die Frage, ob der Ventiltrieb den neu freigegebenen Bereich überhaupt verträgt. Beim Federwechsel lautet sie, ob eine einzelne Komponente ein Problem lösen kann, das aus dem Zusammenspiel von drei Komponenten entsteht. Die Antwort darauf ist in aller Regel nein.

Warum ein Federwechsel auch eine Zulassungsfrage ist

Eine andere Ventilfeder als die vom Hersteller vorgesehene ist ein Eingriff an einem Bauteil des Motors. Ob dieser Eingriff für ein zugelassenes Fahrzeug folgenlos bleibt, hängt vom Einzelfall ab, unter anderem davon, ob sich das Abgas- oder Geräuschverhalten dadurch ändert. Das ist dieselbe Prüfkette, die für jeden Umbau am eigenen Motor gilt, und sie lässt sich nicht mit „ist doch nur eine Feder“ abkürzen.

Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Was das für die Praxis bedeutet, wenn der Ventiltrieb an seine Grenze kommt

Bevor überhaupt eine Feder bestellt wird, lohnt sich eine andere Frage zuerst: Liegt die fehlende Leistung oben herum wirklich am Ventiltrieb, oder an Zündung, Gemisch oder einem ganz anderen Bauteil? Ventilflattern erzeugt keinen Fehlercode und kein auffälliges Geräusch, und genau deshalb wird es leicht mit einem gewöhnlichen Abstimmungsproblem verwechselt. Ein Kompressionstest oder eine Druckverlustprüfung gehört deshalb vor jeden Bauteilwechsel, damit nicht ein Teil ausgetauscht wird, das gar nicht das eigentliche Problem war.

Steht die Ursache fest, gehört die Entscheidung über Feder, Masse und Nockenprofil in eine Hand. Am besten in die eines Motorenbauers, der alle drei Größen gemeinsam betrachtet, statt nur eine davon zu verschärfen. Eine härtere Feder ohne leichtere Bauteile und ohne passendes Profil verschiebt die Grenze vielleicht ein Stück. Sie bezahlt dafür aber mit mehr Reibung und mehr Verschleiß, und niemand kann vorher sicher sagen, wie weit dieser Tausch überhaupt trägt. Das ist kein Grund, das Thema zu meiden, sondern ein Grund, es als Ganzes zu behandeln.

Häufige Fragen

Einordnung: woher die Mechanik kommt und was hier bewusst fehlt

Die Fundstellen stehen hier gebündelt, damit der Fließtext ohne Zahlenbehauptungen auskommt, die nicht belegt sind. Die Materiallage zu diesem Thema ist dünn: Eine projektinterne Quellenprüfung hat vor dem Schreiben festgestellt, dass die vorliegenden Rohdaten nur drei eigenständige Sachaussagen zum Ventiltrieb bei hoher Drehzahl trugen, der Rest war Vorlagentext ohne eigenen Inhalt. Dieser Beitrag beschreibt deshalb den Mechanismus anhand gesicherter, allgemeiner Maschinenbau-Physik und nennt keine Zahl zu Federkraft, Masse oder Grenzdrehzahl, die nicht an einem konkret geprüften Motor steht.
