Verdichtungsverhältnis in bar umrechnen? Warum das so nicht geht

Ein Verdichtungsverhältnis ist eine Zahl ohne Einheit, kein Druckwert

„Zehn zu eins“, „zwölf zu eins“, „sechzehn zu eins“ – solche Zahlen tauchen beim Verdichtungsverhältnis ständig auf. Wer sie liest, sucht oft reflexhaft nach der passenden Einheit dahinter. Bar wäre naheliegend, schließlich geht es um Druck im Zylinder. Genau das ist der Denkfehler. Das Verdichtungsverhältnis trägt bewusst keine Einheit, weil es gar keinen Druck beschreibt, sondern ein Verhältnis zweier Volumen zueinander.

Gemeint sind zwei Räume im Zylinder. Der erste ist der größte Raum oberhalb des Kolbens, wenn dieser ganz unten steht. Der zweite ist der kleinste Raum, der übrig bleibt, wenn der Kolben ganz oben am oberen Totpunkt steht. Bei einem Verhältnis von zehn zu eins passt zehnmal so viel Volumen in den Zylinder, bevor der Kolben zu verdichten beginnt. Am Ende der Verdichtung bleibt davon nur noch ein Zehntel übrig. Eine Zahl wie „10:1″ beschreibt damit reine Geometrie – Bohrung, Kolbenhub und die Form des Brennraums –, nicht die Physik der Verbrennung.

Wenn du ein Verdichtungsverhältnis liest, siehst du also eine Geometrie-Angabe, keinen Druckwert. Diese Verwechslung ist keine Kleinigkeit. Wer aus einem Verdichtungsverhältnis direkt eine Zahl in bar ableiten will, unterschlägt einen entscheidenden Schritt: Beim Komprimieren eines Gases steigt nicht nur der Druck, sondern auch die Temperatur. Genau diese Kopplung ist der Grund, warum sich Volumenverhältnis und Druckverhältnis in Wahrheit deutlich unterscheiden.

Die Formel dahinter: Hubvolumen und Kompressionsvolumen

Rechnerisch steckt hinter dem Verdichtungsverhältnis eine einfache Formel: Hubvolumen plus Kompressionsvolumen, geteilt durch das Kompressionsvolumen. Das Hubvolumen ist die Menge, die der Kolben bei einer vollen Auf- oder Abwärtsbewegung verdrängt. Multipliziert mit der Zylinderzahl ergibt das den gesamten Hubraum eines Motors. Das Kompressionsvolumen ist dagegen der Restraum, der oberhalb des Kolbens bleibt, wenn dieser am oberen Totpunkt steht. Es setzt sich zusammen aus Brennraum, Kolbenmulde, Dichtungsdicke und dem sogenannten Quetschspalt zwischen Kolbenboden und Zylinderkopf.

Zwei Motoren mit identischem Hubraum können deshalb völlig unterschiedliche Verdichtungsverhältnisse tragen. Entscheidend ist allein, wie groß ihr Kompressionsvolumen ausfällt. Ein flacherer Kolbenboden, eine dünnere Zylinderkopfdichtung oder ein enger geschnittener Brennraum verkleinern den Restraum. Damit erhöht sich rechnerisch das Verhältnis, ohne dass sich am Hubraum selbst irgendetwas ändert. Diese Stellschrauben liegen ausschließlich in der Geometrie, lange bevor überhaupt ein Tropfen Kraftstoff verbrennt.

Warum aus 10:1 nicht einfach der zehnfache Ausgangsdruck wird

Wäre Luft ein ideales Gas, das beim Zusammendrücken seine Temperatur nicht verändert, würde ein Verdichtungsverhältnis von zehn zu eins tatsächlich zu einem etwa zehnfachen Druck führen. So funktioniert Verdichtung in einem Motor aber nicht. Beim schnellen Zusammenpressen der Luft im Zylinder steigt neben dem Druck auch die Temperatur spürbar an. Dieser sogenannte polytrope Zusammenhang sorgt dafür, dass der Enddruck deutlich über dem reinen Volumenverhältnis liegt.

Ein geometrisches Verdichtungsverhältnis von zehn zu eins bedeutet deshalb: Der Druck der angesaugten Luft steigt auf deutlich mehr als das Zehnfache, nicht auf genau das Zehnfache. Wie stark diese Abweichung ausfällt, hängt vom sogenannten Adiabatenexponenten der Luft ab. Auch die Wärme, die währenddessen an die Zylinderwand abgegeben wird, spielt eine Rolle. Eine feste Umrechnungszahl von Verhältnis zu bar gibt es dadurch nicht. Jeder Versuch, „10:1″ pauschal in einen Druckwert zu übersetzen, ignoriert genau diesen thermodynamischen Zwischenschritt.

Geometrisches und effektives Verdichtungsverhältnis sind zwei verschiedene Zahlen

Selbst die reine Geometrie ist noch nicht die ganze Geschichte. Das geometrische Verdichtungsverhältnis rechnet mit dem größten Zylindervolumen, das entsteht, wenn der Kolben exakt am unteren Totpunkt steht. In der Praxis schließt das Einlassventil aber selten genau in diesem Moment. Bei den meisten heutigen Motoren bleibt es noch eine Weile länger geöffnet. So kann die Massenträgheit der einströmenden Luft die Füllung verbessern.

Erst wenn das Einlassventil tatsächlich schließt, beginnt die eingeschlossene Ladung wirklich verdichtet zu werden. Genau dieses Volumen, nicht das am unteren Totpunkt, bildet die Grundlage für das effektive oder dynamische Verdichtungsverhältnis. Es fällt bei den meisten konventionellen Ottomotoren spürbar niedriger aus als das geometrische Verhältnis. Der Grund: Ein Teil des Kolbenwegs verstreicht schon wieder ungenutzt, bevor überhaupt richtig komprimiert wird.

Wie stark Höhe, Temperatur und die konkrete Ventilsteuerung die eingeschlossene Luftmasse zusätzlich verändern, unabhängig vom Verdichtungsverhältnis selbst, beschreibt der Beitrag Zylinderfüllung und volumetrischer Wirkungsgrad. Für diesen Beitrag reicht die Feststellung: Geometrisch und effektiv bleiben zwei unterschiedliche Zahlen. Nur die zweite beschreibt, was am Ende tatsächlich im Zylinder eingeschlossen wird.

Miller- und Atkinson-Zyklus: wenn die Differenz gewollt ist

Bei den meisten Motoren ist der Abstand zwischen geometrischem und effektivem Verdichtungsverhältnis ein Nebeneffekt der Ventilsteuerung, kein bewusstes Ziel. Bei Motoren mit Miller- oder Atkinson-Zyklus wird genau dieser Abstand absichtlich vergrößert. Das Einlassventil schließt hier deutlich früher oder deutlich später als gewöhnlich. Dadurch gelangt weniger Frischladung in den Zylinder, und die tatsächliche Verdichtung sinkt, während das geometrische Verhältnis unverändert bleibt oder sogar noch steigt.

Der Sinn dieser Konstruktion liegt im sogenannten Expansionsverhältnis, das durch das größere geometrische Verhältnis erhalten bleibt oder wächst. Der Arbeitstakt kann die Energie der Verbrennung dadurch länger nutzen, als es die geringere effektive Verdichtung vermuten lässt. Das verbessert den thermischen Wirkungsgrad und senkt gleichzeitig die Klopfneigung. Genau deshalb lässt sich bei solchen Motoren aus einem hohen geometrischen Wert auf dem Papier nicht automatisch auf einen entsprechend hohen tatsächlichen Zylinderdruck schließen.

Ladedruck verändert die Füllung, nicht das geometrische Verhältnis

Ein Turbolader oder Kompressor drückt zusätzliche Luft in den Zylinder, bevor die eigentliche Verdichtung durch den Kolben überhaupt beginnt. Dadurch steigt die Masse der eingeschlossenen Ladung und mit ihr der Enddruck am oberen Totpunkt. Die reine Geometrie des Zylinders – Bohrung, Kolbenhub, Brennraum – bleibt dabei unangetastet. Das geometrische Verdichtungsverhältnis eines aufgeladenen Motors ändert sich durch den Ladedruck also nicht, obwohl der tatsächliche Spitzendruck im Zylinder deutlich zulegt.

Genau aus diesem Grund fahren aufgeladene Motoren häufig mit einem niedrigeren geometrischen Verhältnis als vergleichbare Saugmotoren. Die zusätzliche Verdichtung durch den Lader kommt oben drauf. Ein zu hoher Ausgangswert würde den kombinierten Enddruck schnell in einen Bereich treiben, den Kraftstoff und Bauteile nicht mehr sicher vertragen. Wie eine Ladedruckregelung diesen Zusammenhang im Betrieb überwacht und wo die Grenze zwischen normaler Regelung und einem defekten Wastegate verläuft, behandelt der Beitrag Ladedruckregelung: Wastegate defekt oder nur Regelgrenze unterschritten?

Der Kompressionstest misst einen dritten, wieder anderen Druck

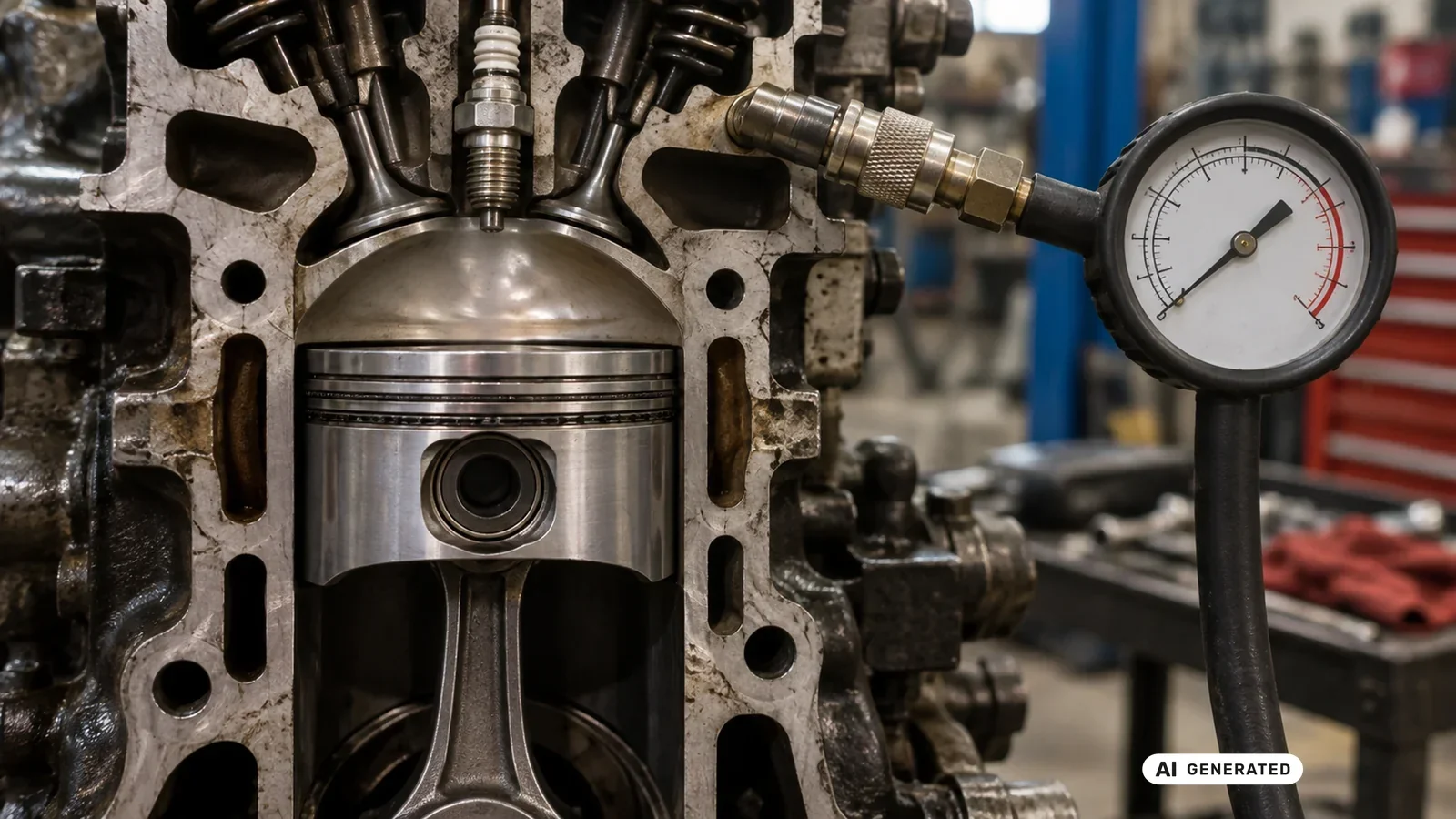

In der Werkstatt taucht der Begriff Verdichtung meist in einem ganz anderen Zusammenhang auf: beim Kompressionstest. Dabei wird ein Manometer anstelle der Zündkerze eingeschraubt. Der Motor dreht bei geöffneter Drosselklappe über den Anlasser durch, und der dabei erreichte Spitzendruck in bar wird abgelesen. Dieser Wert hat mit dem geometrischen Verdichtungsverhältnis nur mittelbar zu tun. Er entsteht bei niedriger Anlasserdrehzahl, ohne Zündung und ohne den vollen Ladedruck eines laufenden, belasteten Motors.

Als grobe Richtwerte gelten bei betriebswarmen, technisch gesunden Saugbenzinern häufig etwa 10 bis 14 bar. Bei aufgeladenen Benzinmotoren liegt der Wert etwas höher, bei Dieselmotoren wegen ihres deutlich höheren Verdichtungsverhältnisses eher bei 25 bis 35 bar. Entscheidend für die Diagnose ist dabei ohnehin weniger die absolute Zahl als die Gleichmäßigkeit zwischen den Zylindern. Weicht ein einzelner Zylinder deutlich von den übrigen ab, deutet das auf ein mechanisches Problem hin – unabhängig davon, welchen Wert der Motor auf dem Papier trägt.

Wie sich ein solcher Test praktisch durchführen lässt und wie sich über einen zusätzlichen Nasstest ein Kolbenring- von einem Ventil- oder Dichtungsschaden unterscheiden lässt, erklärt ausführlich der Beitrag Kompressionstest & Druckverlustprüfung: Motorschaden. Dieser Beitrag hier bleibt bei der Frage, warum der dort gemessene Wert eine eigene Größe ist. Er ist kein Ersatz für das geometrische Verdichtungsverhältnis und auch keine direkte Umrechnung daraus.

Der Verbrennungsdruck liegt nochmal ein ganzes Stück höher

Selbst der reine Verdichtungsenddruck ohne Zündung ist noch nicht der höchste Druck, den ein Zylinder im Betrieb sieht. Sobald das Gemisch tatsächlich zündet, addiert die Verbrennung ihre eigene Wärmefreisetzung zum bereits vorhandenen Verdichtungsdruck. Der resultierende Spitzendruck kann dadurch ein Vielfaches des reinen Kompressionsdrucks erreichen – entsprechend höher sind auch die Anforderungen an die Freigabe des eingesetzten Motoröls. Zündzeitpunkt, Kraftstoffqualität, Ladungstemperatur und die Form des Brennraums bestimmen dabei mit, wie schnell und wie vollständig dieser Druckanstieg abläuft.

Dieser Verbrennungsdruck ist außerdem alles andere als konstant. Er baut sich innerhalb weniger Kurbelwinkelgrade auf, erreicht kurz nach dem oberen Totpunkt sein Maximum und fällt danach im Arbeitstakt wieder ab, während sich das Gas ausdehnt und Arbeit am Kolben verrichtet. Ein einzelner Momentanwert beschreibt damit nie den ganzen Verbrennungsvorgang. Dafür braucht es den vollständigen Druckverlauf über den Kurbelwinkel, den nur eine Indizierung mit einem Sensor in der Zündkerzenbohrung aufzeichnen kann.

Effektiver Mitteldruck: eine vierte Kennzahl, die niemand verwechseln sollte

Um die Verwirrung komplett zu machen, taucht in Datenblättern und Foren gern noch eine weitere Größe auf: der effektive Mitteldruck, oft mit BMEP abgekürzt. Anders als der Name vermuten lässt, ist das kein tatsächlich im Zylinder gemessener Druck. Es ist ein rechnerischer Wert, abgeleitet aus dem am Motor gemessenen Drehmoment und dem Hubraum. Er beschreibt, wie effizient ein Motor seinen Hubraum in Arbeit umsetzt, unabhängig davon, wie hoch der tatsächliche Spitzendruck während der Verbrennung ausfällt.

Der Spitzendruck bei der Verbrennung liegt dabei um ein Vielfaches über dem effektiven Mitteldruck. Er steht nur für einen sehr kurzen Moment im Arbeitstakt an, während der Mitteldruck über den gesamten Arbeitstakt gemittelt wird. Geometrisches Verdichtungsverhältnis, effektives Verdichtungsverhältnis, Kompressionstestdruck, Verbrennungsspitzendruck und effektiver Mitteldruck sind damit fünf eigenständige Größen. Jede beantwortet eine andere Frage. Keine lässt sich ohne Weiteres aus einer anderen ableiten.

Warum eine hohe Verdichtung eine eigene Kraftstoff-Frage aufwirft

Ein hohes Verdichtungsverhältnis verbessert grundsätzlich den thermischen Wirkungsgrad eines Motors, bringt aber ein eigenes Risiko mit: die Klopfneigung. Je stärker Luft und Kraftstoff vor der Zündung verdichtet und dabei erwärmt werden, desto eher kann sich das Gemisch an ungünstigen Stellen im Brennraum unkontrolliert selbst entzünden. Es brennt dann nicht sauber von der Zündkerze ausgehend ab. Dieses unkontrollierte Klopfen erzeugt Druckspitzen, die einem Motor auf Dauer schaden können. Welche Oktanzahl ein Kraftstoff nach DIN EN 228 tatsächlich garantiert, ist deshalb keine Nebensache.

Kraftstoffe mit höherer Oktanzahl widerstehen dieser Selbstzündung besser und erlauben deshalb tendenziell höhere Verdichtungsverhältnisse oder frühere Zündzeitpunkte, ohne dass die Klopfneigung steigt. Moderne Motoren begegnen diesem Zusammenhang zusätzlich mit Klopfsensoren. Sie erkennen eine beginnende Selbstzündung und passen den Zündzeitpunkt automatisch an, bevor ein Schaden entsteht. Wie sich echtes Klopfen von einer Vorentflammung und von der sogenannten Low-Speed-Pre-Ignition unterscheidet und woran du die drei Phänomene in der Praxis erkennst, beschreibt der Beitrag Klopfen, Vorentflammung, LSPI: die Unterschiede.

Wie sich das Verdichtungsverhältnis am Bauteil überhaupt verändern lässt

Weil das Verdichtungsverhältnis reine Geometrie ist, lässt es sich auch nur über Geometrie verändern, nicht über eine Software-Einstellung. Ein Kolben mit anderem Kronenprofil oder anderer Kompressionshöhe verändert das Kompressionsvolumen direkt. Eine dünnere oder dickere Zylinderkopfdichtung verschiebt den Restraum am oberen Totpunkt geringfügig. Auch das sogenannte Planen des Zylinderkopfs oder des Kurbelgehäuses – das minimale Abtragen von Material an der Dichtfläche – verkleinert den Brennraum, allerdings in kleinen Schritten.

Jede dieser Maßnahmen verschiebt gleichzeitig andere Werte mit: den Quetschspalt zwischen Kolbenboden und Zylinderkopf, den Ventilfreigang nahe dem oberen Totpunkt und die Belastung von Kolben, Pleuel und Lagern durch den höheren Verbrennungsdruck. Eine seriöse Verdichtungsänderung wird deshalb nie isoliert am Kolben oder allein an der Dichtung entschieden. Sie wird immer als Gesamtsystem betrachtet, einschließlich der Frage, welcher Kraftstoff und welche Zündstrategie das neue Verhältnis überhaupt verträgt.

Warum eine Verdichtungsänderung auch eine rechtliche Frage ist

Ein verändertes Verdichtungsverhältnis bleibt nicht folgenlos für die Zulassung des Fahrzeugs. Verändert ein Eingriff die genehmigte Fahrzeugart, erhöht er das Risiko für andere Verkehrsteilnehmer oder verschlechtert er das Abgas- oder Geräuschverhalten, kann die Betriebserlaubnis erlöschen. Das gilt unabhängig davon, ob der Halter das beabsichtigt hat oder nicht. Genau das kann bei einer stärkeren Verdichtung passieren, etwa über eine veränderte Klopfneigung, ein anderes Abgasverhalten oder eine höhere Belastung des Antriebsstrangs.

Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Steht am Ende dieser Kette eine Prüfung, die nicht besteht, ist das kein Rückschlag ohne Ausweg. Was in einem solchen Fall zu tun ist und wie sich der Fehler gezielt beheben und erneut vorführen lässt, beschreibt der Beitrag Änderungsabnahme nicht bestanden: Fehler systematisch beheben und neu vorführen.

Häufige Fragen

Einordnung: woher die Angaben stammen

Die Fundstellen stehen hier gebündelt, damit der Fließtext ohne Normzitate und ohne Herstellerverweise auskommt. Dieser Beitrag ordnet mehrere technische Grundlagenbegriffe – geometrisches und effektives Verdichtungsverhältnis, Kompressionstestdruck, Verbrennungsdruck und effektiver Mitteldruck – gegeneinander ein, ohne eine Aussage zu einem bestimmten Fahrzeugmodell oder einer konkreten Bauteilfreigabe zu treffen. Technische Quellen werden deshalb nur im Klartext benannt, nicht verlinkt. Der amtliche Normtext ist dagegen verlinkt.
