Krümmer gerissen: Schweißnaht, Hitze und das Inconel-Versprechen

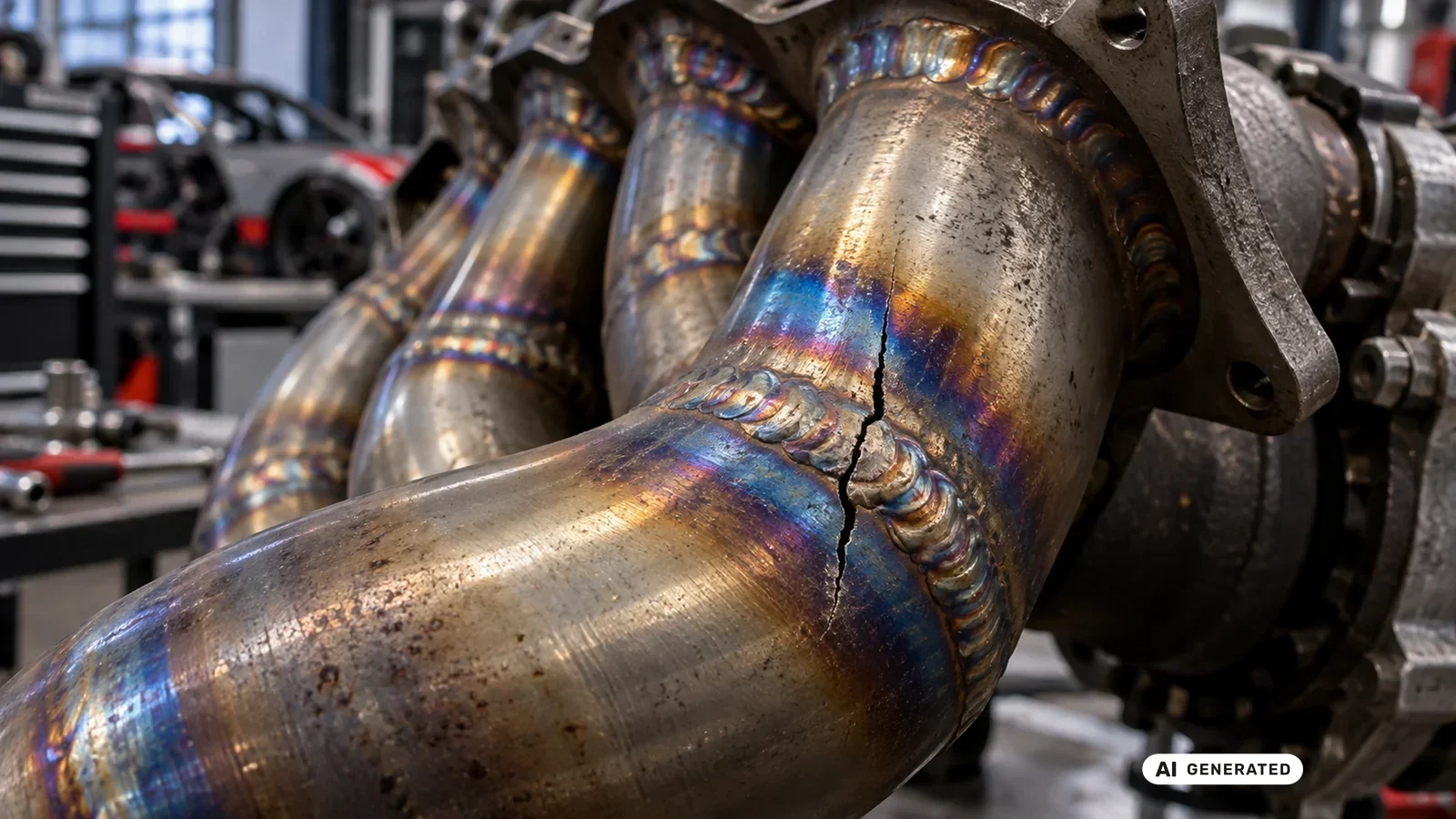

Warum der Krümmer fast immer an der Schweißnaht reißt

Ein Abgaskrümmer arbeitet in einem der härtesten Temperaturfenster am ganzen Fahrzeug. Beim Kaltstart liegt er auf Umgebungstemperatur. Unter Volllast erreicht das Rohr am Turboeingang je nach Motor mehrere hundert Grad, und beim Abstellen kühlt er wieder ab — mehrmals am Tag, über Jahre hinweg. Dieser Wechsel allein wäre für die meisten Werkstoffe beherrschbar. Zum Problem wird er erst dort, wo sich das Bauteil nicht frei ausdehnen kann, und das ist am Flansch zum Zylinderkopf fast immer der Fall.

Genau an dieser Stelle sitzt in der Regel auch die Schweißnaht, die die Rohrabschnitte mit dem Flansch verbindet. Zwei Effekte addieren sich dort. Erstens verändert die Schweißhitze das Gefüge des Grundwerkstoffs in einem schmalen Streifen neben der Naht, der sogenannten Wärmeeinflusszone. Sie ist mechanisch schwächer als das unberührte Material und deshalb der bevorzugte Ausgangspunkt für einen Ermüdungsriss – genau das Verhalten, das die Wöhlerkurve für zyklisch belastete Bauteile beschreibt. Zweitens dehnt sich das Schweißgut oft anders aus als das Grundmaterial, weil austenitisches Schweißgut messbar stärker expandiert als ferritisches. Genau an der Grenze zwischen beiden Zonen bauen sich dadurch bei jedem Aufheizen zusätzliche Spannungen auf.

Dazu kommt die Einspannung. Der Flansch ist mit dem Zylinderkopf verschraubt und kann sich praktisch nicht bewegen, während das freie Rohr dahinter bei jedem Lastwechsel länger und kürzer wird. Diese wiederholte, behinderte Ausdehnung erzeugt genau an der Schweißnaht neben dem Flansch die höchste zyklische Spannung im ganzen Bauteil. Ein Krümmer reißt deshalb selten im geraden Rohr. Er reißt dort, wo Wärmeeinflusszone und eingespannte Geometrie zusammentreffen.

Wo Edelstahl an seine Grenze kommt

Für einen normal aufgeladenen Motor ohne Turbo reicht ein einfacher Edelstahl wie 1.4301 (304) meistens aus, solange die Betriebstemperatur im vorgesehenen Bereich bleibt. Bei einem Turbokrümmer, der am Flansch deutlich heißer wird, stößt dieser Werkstoff schneller an eine Grenze. Das hat nicht in erster Linie mit Schmelzen zu tun, sondern mit einem schleichenden Effekt: der Ausscheidung von Chromkarbiden.

Wird ein Chrom-Nickel-Stahl wiederholt durch ein Temperaturfenster von grob 425 bis 870 Grad Celsius geführt, verbindet sich der im Stahl enthaltene Kohlenstoff bevorzugt mit Chrom an den Korngrenzen. Dadurch fehlt genau dort das Chrom, das eigentlich die schützende Oxidschicht bilden soll. Der Werkstoff wird an diesen Korngrenzen anfälliger für Korrosion und Rissbildung. Das Tückische daran: Dieses Fenster durchläuft ein Turbokrümmer bei jedem Aufwärmen und Abkühlen. Es ist kein Extremfall, sondern der Alltag des Bauteils.

Deshalb setzen viele Krümmerhersteller auf den mit Titan stabilisierten Werkstoff 1.4541 (321). Das Titan bindet den Kohlenstoff bevorzugt vor dem Chrom, sodass die schädliche Karbidausscheidung weitgehend ausbleibt. Für die meisten Turboanwendungen auf der Straße gilt 321 deshalb als solide Wahl, die dieses Problem entschärft, ohne dass gleich eine Nickelbasislegierung nötig wäre.

Was Inconel tatsächlich bringt

Inconel ist keine einzelne Legierung, sondern eine Familie von Nickel-Chrom-Superlegierungen, von denen im Abgasbereich meist die Sorte 625 zum Einsatz kommt. Ihr Vorteil liegt nicht allein in einer höheren Schmelztemperatur. Er liegt darin, dass sie ihre mechanische Festigkeit über einen deutlich größeren Temperaturbereich behält, bevor sie merklich nachgibt. Herstellerangaben zufolge behält Inconel 625 bei rund 650 Grad Celsius noch über drei Viertel seiner Festigkeit bei Raumtemperatur — ein Wert, den ein gewöhnlicher Edelstahl in diesem Temperaturbereich nicht mehr annähernd erreicht.

Dazu kommt eine spürbar bessere Beständigkeit gegen Oxidation und gegen die schwefelhaltigen Bestandteile im Abgas, die an ungünstigen Stellen zusätzliche Korrosion verursachen können. Diese Kombination aus Warmfestigkeit und Oxidationsbeständigkeit ist der Grund, warum Inconel seit Jahrzehnten in der Formel 1 und im Langstreckenrennsport für ultraleichte, dünnwandige Krümmer verwendet wird. Genau dort ist der Werkstoff sein Geld wert: Er erlaubt dünnere Wandstärken bei gleicher oder höherer Lebensdauer, weil das Material selbst mehr trägt.

Das Inconel-Versprechen: wo Werbung mehr verspricht als der Werkstoff hält

Auf dem Papier klingt das Argument bestechend einfach: mehr Warmfestigkeit, also automatisch mehr Haltbarkeit, also nie wieder ein gerissener Krümmer. So einfach ist die Rechnung aber nicht. Zwei Punkte lohnen einen kritischen Blick, bevor du für einen „Inconel-Krümmer“ deutlich mehr bezahlst als für einen aus Edelstahl.

Der erste Punkt betrifft den Riss selbst. Wie oben beschrieben, entsteht der typische Krümmerriss dort, wo Wärmeeinflusszone und eingespannte Geometrie zusammentreffen — ein Konstruktionsproblem, kein reines Werkstoffproblem. Ein schlecht ausgeführter Flansch, eine zu dünne Wand an der kritischen Stelle oder eine ungünstige Schweißnahtführung reißt irgendwann auch in Inconel, nur eben später. Wer einen wiederkehrenden Riss allein mit einem teureren Werkstoff bekämpft, ohne Geometrie oder Schweißqualität anzusehen, kauft sich oft nur zusätzliche Zeit statt eine Lösung.

Der zweite Punkt betrifft den Bedarf. Auf der Straße, auch bei intensiv gefahrenen Tuningfahrzeugen, erreicht ein Krümmer nur selten dauerhaft die Temperaturen, ab denen 321-Edelstahl an seine Grenze kommt. Die Bereiche, in denen Inconel seinen Vorteil wirklich ausspielt, liegen anhaltend über 900 Grad Celsius, wie es im Rennsport oder bei extremen Motorsport-Setups vorkommt. Im normalen Fahrbetrieb werden diese Werte selten erreicht. Der Werkstoff ist dann technisch überlegen, aber für den tatsächlichen Einsatzzweck überdimensioniert, und der Preisaufschlag steht in keinem Verhältnis zum praktischen Nutzen.

Hinzu kommt eine Unschärfe, die beim Kauf leicht übersehen wird: Nicht jedes Bauteil, das als „Inconel-Krümmer“ beworben wird, besteht tatsächlich vollständig aus dieser Legierung. Im Handel finden sich auch Flansche und Anbauteile aus Inconel, die auf ein Rohr aus einem anderen Werkstoff aufgesetzt werden. Das ist technisch ein legitimer Mischaufbau, aber eben kein durchgängiges Inconel-Bauteil, wie es der Produktname suggeriert.

Woran du erkennst, ob wirklich Inconel verbaut ist

Ein Markenname auf der Produktseite ist kein Werkstoffnachweis. Verlangt der Anbieter kein konkretes Datenblatt mit Legierungsbezeichnung, bleibt offen, ob 625, 718 oder eine andere Nickelbasislegierung verwendet wurde. Offen bleibt dann auch, ob sie im gesamten Rohrverlauf steckt oder nur an einzelnen Anschlussteilen. Ein seriöser Anbieter nennt die Legierungsnummer und im Idealfall die zugrunde liegende Werkstoffnorm, nicht nur den Markennamen.

Ein zweiter Anhaltspunkt ist das Gewicht im Verhältnis zur Wandstärke. Nickelbasislegierungen sind dichter als Edelstahl. Ein tatsächlich durchgängiges Inconel-Bauteil fühlt sich bei vergleichbarer Wandstärke spürbar schwerer an als ein Edelstahlkrümmer gleicher Baugröße. Wirkt ein als Inconel beworbenes Teil ungewöhnlich leicht, lohnt eine Nachfrage beim Anbieter, welche Komponenten tatsächlich aus der genannten Legierung bestehen.

Am verlässlichsten bleibt ein Materialzertifikat, wie es im professionellen Rennsport ohnehin üblich ist. Fehlt jede Dokumentation zur Legierung, ist der Markenname allein kein tragfähiger Beleg — weder für die Warmfestigkeit noch für den Kaufpreis, den ein echtes Inconel-Bauteil rechtfertigt.

Wie sich ein gerissener Krümmer im Alltag zeigt

Ein frischer Riss macht sich zuerst akustisch bemerkbar. Typisch ist ein tickendes oder klopfendes Geräusch direkt nach dem Kaltstart. Es wird mit steigender Motortemperatur leiser oder verschwindet ganz, weil der sich ausdehnende Werkstoff den Spalt teilweise schließt, sobald der Krümmer Betriebstemperatur erreicht. Genau dieses Muster — laut im kalten Zustand, leiser im warmen — unterscheidet einen Krümmerriss von den meisten anderen Klappergeräuschen im Motorraum.

Dazu kommt oft ein wahrnehmbarer Abgasgeruch im Motorraum oder sogar im Innenraum, weil heiße Verbrennungsgase an der undichten Stelle austreten, statt vollständig durch die Anlage zu strömen. Sitzt der Riss vor der Lambdasonde, kann zusätzlich eingesaugte Nebenluft das Signal verfälschen und die Gemischregelung in eine unpassende Richtung ziehen, ähnlich wie es auch eine fehlerhafte Ladedruckregelung über das Wastegate tun kann. Das wirkt sich spürbar auf Laufruhe und Verbrauch aus, mitunter auch mit einer Fehlermeldung im Steuergerät. Ein dunkler, rußiger Fleck genau an der Schweißnaht neben dem Flansch ist bei der Sichtprüfung meist der zuverlässigste Hinweis.

Diagnose: erst die Bruchfläche lesen, dann den Werkstoff bewerten

Bevor du entscheidest, ob Werkstoff, Schweißnaht oder ein äußerer Einfluss den Riss verursacht hat, lohnt der Blick auf die Bruchfläche selbst. Sie trägt oft die Antwort schon in sich. Ein Dauerbruch durch wiederholte thermische Zyklen zeigt ein anderes Bild als ein einmaliger Gewaltbruch durch eine Kollision oder ein spröder Bruch durch einen Materialfehler. Welche Merkmale dabei worauf hindeuten und wie du die drei Bruchtypen sauber unterscheidest, erklärt der Grundlagenartikel Bruchfläche lesen: Gewaltbruch, Dauerbruch, Sprödbruch im Detail — die Methodik von dort gilt für einen Krümmer genauso wie für jedes andere metallische Bauteil.

Für den Krümmer speziell bedeutet das: Zeigt die Bruchfläche das für Dauerbrüche typische Bild wiederholter Lastwechsel, stützt das die These der thermischen Wechselbelastung an der Schweißnaht. Zeigt sie dagegen Merkmale eines einmaligen Überlastbruchs, war womöglich ein äußerer Stoß oder eine falsch montierte Halterung die eigentliche Ursache. Ein Werkstoffwechsel allein würde das Problem beim nächsten Bauteil dann nicht lösen.

Reparatur oder Austausch: was technisch sinnvoll ist

Ein sauber geschweißter Riss kann grundsätzlich halten, allerdings mit einer wichtigen Einschränkung. Die Reparaturschweißung erzeugt an der neuen Nahtstelle wieder eine frische Wärmeeinflusszone. Bleibt die zugrunde liegende Ursache — eingespannte Geometrie, eine zu dünne Wand oder eine ungünstige Nahtführung — unverändert, reißt es mit einiger Wahrscheinlichkeit an derselben oder einer benachbarten Stelle erneut. Eine Reparatur lohnt sich deshalb vor allem dann, wenn der Riss klein ist, einmalig auftritt und die Ursache erkennbar behoben wurde, etwa durch eine spannungsärmere Neupositionierung der Halterung.

Kommt derselbe Riss wiederholt an derselben Stelle, oder ist der Krümmer bereits mehrfach geflickt, spricht das für einen kompletten Austausch. Das gilt besonders, wenn die Wärmeeinflusszonen mehrerer Reparaturen mittlerweile so nah beieinanderliegen, dass kaum noch unbeeinflusstes Grundmaterial übrig ist. Ein neues Bauteil mit intaktem Gefüge ist dann verlässlicher als eine weitere Flickstelle auf einer bereits mehrfach überhitzten Naht.

Werkstoffwahl beim Ersatzkrümmer: was zum Einsatzzweck passt

Für einen Alltagswagen ohne Turbo reicht in aller Regel ein einfacher Edelstahlkrümmer, solange Wandstärke und Schweißqualität stimmen. Bei einem turbogeladenen Alltagsfahrzeug, auch mit moderatem Tuning, ist 321-Edelstahl meist die sinnvollere Wahl. Er vermeidet die Karbidausscheidung im kritischen Temperaturfenster weitgehend, ohne den Aufpreis einer Nickelbasislegierung zu verlangen. Wie ein Krümmer die Abgasströmung überhaupt beeinflusst und warum die Rohrführung selbst schon über Ansprechverhalten und Wärmehaushalt mitentscheidet, ordnet der Beitrag Fächerkrümmer: was er bringt und wie Twin-Scroll wirkt genauer ein.

Inconel wird dann zur nachvollziehbaren Wahl, wenn ein Fahrzeug regelmäßig auf der Rennstrecke bewegt wird, mit Anti-Lag-Strategien oder mit dauerhaft sehr hohen Abgastemperaturen. Solche Szenarien beschreibt der Beitrag Anti-Lag auf der Rennstrecke: Ladedruckgewinn gegen Turbo-, Krümmer- und Abgastemperatur.

Für den ganz normalen Straßenbetrieb, selbst mit spürbarer Leistungssteigerung, bleibt der Werkstoff in den allermeisten Fällen eine Überdimensionierung, die vor allem das Budget belastet – wie sich Werkstoffe generell in Dichte, Steifigkeit und Kosten unterscheiden, zeigt der Vergleich der gängigen Leichtbau-Materialien.

Was ein Krümmerwechsel am Genehmigungszustand ändert

Ein Krümmertausch ist rechtlich kein reines Materialthema. Nach § 19 StVZO erlischt die Betriebserlaubnis eines Fahrzeugs unter anderem dann, wenn sich durch eine Änderung das Abgas- oder Geräuschverhalten verschlechtert oder eine Gefährdung anderer Verkehrsteilnehmer zu erwarten ist. Ein anderer Krümmer kann beides berühren. Er verändert unter Umständen den Abgasgegendruck, die Regelfähigkeit der Lambdasonde und, je nach Bauart, auch die Geräuschentwicklung — selbst wenn der eigentliche Schalldämpfer unangetastet bleibt.

Diese Erlöschensfolge greift dann nicht, wenn für das verbaute Teil eine eigene Betriebserlaubnis oder eine Bauartgenehmigung vorliegt und die zugehörigen Einschränkungen und Einbauanweisungen eingehalten werden. Dieselbe Kette entscheidet bereits beim Downpipe-Tausch, wie der Beitrag Downpipe legal prüfen: Sportkat, OPF und der Abgasstrang vor dem Schalldämpfer zeigt. Fehlt diese Genehmigungskette oder ist unklar, ob sie noch vollständig ist, bleibt der Umbau ein Fall für Privatgelände statt für die öffentliche Straße.

Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Checkliste vor dem Kauf eines Ersatzkrümmers

Vier Fragen helfen, vor der Bestellung eine informierte Entscheidung zu treffen. Erstens: Welche Legierung ist konkret angegeben, und liegt dazu ein Datenblatt oder Zertifikat vor, statt nur ein Markenname auf der Produktseite? Zweitens: Passt der Einsatzzweck — Alltag, gelegentliche Trackdays oder dauerhafter Rennsport — überhaupt zu dem Werkstoff, für den bezahlt wird? Dieselbe Zweckfrage stellt sich beim Sportauspuff gleich mit.

Drittens: Liegt für das Bauteil eine Betriebserlaubnis, eine Bauartgenehmigung oder ein anderer nach § 19 Absatz 3 StVZO anerkannter Nachweis vor, und sind die Einbauanweisungen dazu bekannt? Viertens: Ist die alte Bruchfläche gesichert und angesehen worden, bevor der neue Krümmer verbaut wird? Liegt die eigentliche Ursache in der Einspannung oder der Halterung, wiederholt sich der Riss sonst auch am neuen Bauteil — unabhängig davon, wie hochwertig sein Werkstoff ist.

Häufige Fragen

Einordnung: wo die Regeln stehen

Ein Krümmerwechsel berührt zwei Rechtsebenen: den Genehmigungszustand des Fahrzeugs nach § 19 StVZO und die grundsätzliche Anforderung an die Bauweise sicherheitsrelevanter Teile nach § 30 StVZO. Die Werkstoffangaben zu Edelstahl und Inconel stammen aus Fachartikeln von Anbietern, die selbst Krümmerrohre und -bausätze herstellen; deren Quellen sind nicht amtlich und werden deshalb im Klartext genannt, nicht verlinkt.
