O-Ring richtig auswählen: Größe, Material und Nut getrennt prüfen

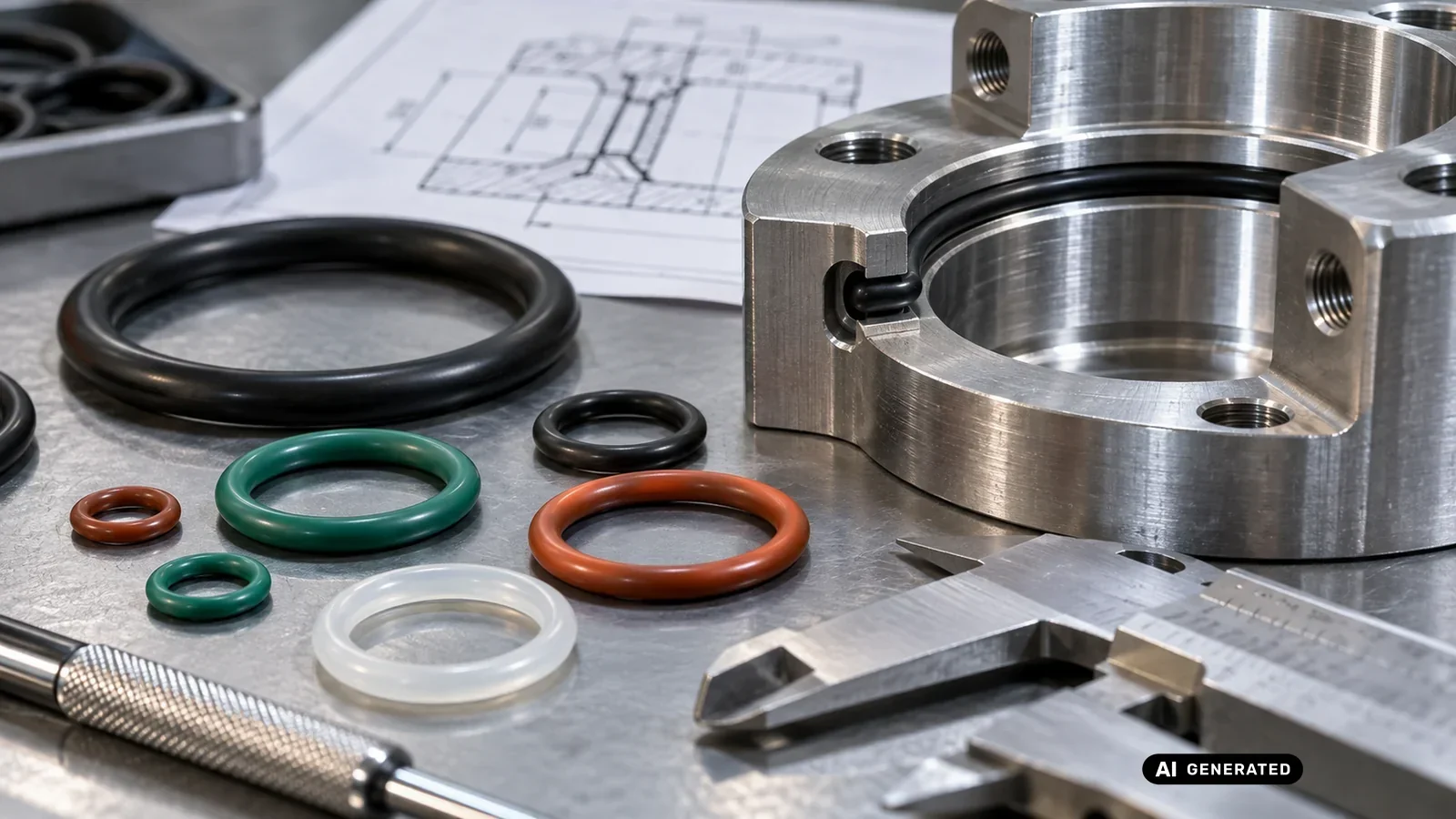

Warum ein O-Ring, der genau passt, trotzdem nicht dicht ist

Der Ersatzteilkatalog nennt eine Maßangabe, der neue Ring hat exakt diesen Durchmesser. Trotzdem tritt nach dem Zusammenbau wieder Fluid aus derselben Stelle aus. Dieser Moment ist frustrierend, weil auf den ersten Blick alles gepasst hat: Der Ring lag in der richtigen Größenklasse, saß sichtbar in der Nut und wirkte beim Einbau unauffällig. Genau dieser Eindruck täuscht. Eine Dichtung ist kein einzelnes Bauteil, sondern ein Zusammenspiel aus Ring, Aufnahme, Werkstoff und Betriebszustand. Fehlt eines dieser Elemente in der Prüfung, bleibt die Ursache unsichtbar, selbst wenn der Ring selbst fehlerfrei gefertigt wurde.

Ein O-Ring wird deshalb nie isoliert bewertet. Querschnitt und Durchmesser sagen etwas über den Ring. Die Nutgeometrie sagt etwas über die Aufnahme, und der Werkstoff sagt etwas über das Verhalten unter dem jeweiligen Fluid und der jeweiligen Temperatur. Erst zusammen ergeben diese drei Ebenen eine vollständige Aussage über die Dichtheit einer Verbindung. Eine nominale Größe allein ist kein Nachweis dafür, dass ein Ring an einer bestimmten Stelle funktioniert.

Drei Ebenen, die bei der Auswahl getrennt bleiben

Wer einen O-Ring für eine bestimmte Anwendung sucht, prüft meist zuerst die Größe, weil sie am einfachsten zu vergleichen ist. Das ist nachvollziehbar, aber unvollständig. Größe, Nutgehäuse und Werkstoff sind drei getrennte Ebenen mit eigenen Normen und eigenen Prüfpunkten. Keine dieser Ebenen ersetzt eine andere. Ein Ring in der passenden Größe kann trotzdem in der falschen Nut sitzen oder aus einem Werkstoff bestehen, der mit dem durchströmenden Fluid nicht verträglich ist.

Diese Trennung ist keine Formalie für Prüfingenieure. Sie ist eine praktische Reihenfolge für jede Kaufentscheidung. Wer nur nach Durchmesser sucht, kann leicht einen Ring finden, der zwar passt, aber für die vorgesehene Anwendung nicht gedacht war. Erst wenn Größe, Nut und Werkstoff einzeln geprüft und dokumentiert sind, lässt sich eine Aussage über die tatsächliche Dichtheit einer Verbindung treffen. Genau diese Reihenfolge zieht sich durch den gesamten Beitrag.

Größe und Toleranz: was die Maßkette wirklich festlegt

Für die Größe und die zulässigen Toleranzen von O-Ringen gibt es eine internationale Norm, ISO 3601-1. Sie legt Innendurchmesser, Querschnitt und die dazugehörigen Toleranzfelder fest. Diese Normreihe steht am Anfang jeder seriösen Auswahl, weil sie festlegt, welche Maßkombination überhaupt als „ein O-Ring dieser Größe“ gilt. Ein Produktname oder ein Werkstattwert allein sagt darüber noch nichts aus, solange er nicht auf eine solche Maßkette zurückgeführt werden kann.

In der Praxis heißt das: Ein Ring, der augenscheinlich passt, kann trotzdem außerhalb der zulässigen Toleranz liegen, wenn der Querschnitt geringfügig abweicht. Gerade bei Nachbauteilen aus fremder Fertigung lohnt sich deshalb ein Blick auf die angegebene Norm, nicht allein auf die aufgedruckte Zahl. Die Größenangabe ist nur der erste Schritt der Auswahl.

Die Nut ist eine eigene Normebene, kein Resteraum

Die Nut, in der ein O-Ring sitzt, wird oft als reiner Resteraum verstanden, der einfach groß genug sein muss. Tatsächlich ist die Nutgeometrie eine eigene, aktuell gepflegte Norm. ISO 3601-2 in der Fassung von 2025 legt die zulässigen Nutmaße fest, getrennt vom Ring selbst. Passt die Nut nicht zur gewählten Ringgröße, hilft auch der maßgenaueste Ring nichts: Der notwendige Anpressdruck an der Dichtlinie bleibt aus oder wird an anderer Stelle zu hoch.

Dieser Punkt wird beim Austausch eines beschädigten Rings häufig übersprungen, weil die Nut selbst optisch unauffällig wirkt. Doch eine Nut kann sich mit der Zeit verändern, etwa durch Korrosion an den Flanken oder durch Verschleiß am Nutgrund. Das fällt mit bloßem Auge nicht sofort auf. Wer nach einem Leck nur den Ring tauscht und die Nut nicht mitprüft, riskiert, dass dieselbe Stelle kurz darauf wieder undicht wird.

Werkstoff ist die dritte, oft übersehene Ebene

Die dritte Ebene ist der Werkstoff. Sie wird in der Praxis am häufigsten übersehen, weil zwei schwarze Ringe auf den ersten Blick gleich aussehen. Für Elastomermaterialien von O-Ringen gibt es mit ISO 3601-5 eine eigene Normreihe, doch diese Norm beschreibt nur die Werkstoffeigenschaften an sich. Ob ein bestimmter Werkstoff tatsächlich zu einem konkreten Fluid und einer bestimmten Fahrzeugfreigabe passt, ist damit noch nicht gesagt. Diese Kompatibilität muss zusätzlich zur reinen Materialnorm geprüft werden.

Für die Kaufentscheidung bedeutet das: Größe und Nut sagen, ob ein Ring mechanisch passt. Der Werkstoff entscheidet, ob er unter dem tatsächlichen Fluid und der tatsächlichen Temperatur über Jahre hinweg dicht bleibt oder schon nach kurzer Zeit aufquillt, verhärtet oder rissig wird. Eine reine Größenangabe ersetzt diese Prüfung nicht. Größe, Nut und Werkstoff gehören deshalb als getrennte Angaben behandelt, nicht als eine einzige Bestellnummer.

Squeeze und Stretch: Verformung als Zustand, nicht als Zufall

Ein O-Ring dichtet, weil er in der Nut zusammengedrückt wird und dadurch die Kontaktfläche zur Gegenseite ausfüllt. Diese Verformung wird als Squeeze bezeichnet. Sie ist kein Nebeneffekt, sondern der eigentliche Wirkmechanismus der Dichtung. Zu wenig Verformung lässt an einzelnen Stellen einen offenen Spalt zurück, durch den Fluid entweichen kann. Zu viel Verformung überlastet dagegen den Werkstoff und verkürzt die Lebensdauer, weil die dauerhafte Spannung schneller zu Ermüdung führt.

Neben der radialen Verformung spielt auch die Dehnung eine Rolle, wenn ein Ring beim Einbau über einen größeren Durchmesser gezogen wird, bevor er in seine endgültige Nut gelangt. Auch diese Dehnung ist ein definierter Geometriezustand, keine beliebige Zugabe. Wird ein Ring beim Einbau deutlich über sein normales Maß hinaus gedehnt, verändert sich sein Ausgangszustand in der Nut. Das kann sich später auf die Dichtwirkung und die Haltbarkeit auswirken. Beide Zustände, Squeeze und Stretch, gehören deshalb zur Auswahl dazu, nicht erst zur Fehlersuche danach.

Statisch oder dynamisch: unterschiedliche Anforderungen an denselben Ring

Eine ruhende Flanschverbindung und eine bewegte Kolbenstange stellen völlig unterschiedliche Anforderungen an eine Dichtung, auch wenn beide auf den ersten Blick denselben O-Ring verwenden könnten. Eine statische Dichtung muss vor allem dauerhaft unter Druck standhalten, ohne dass sich ihre Position verändert. Eine bewegte Dichtung dagegen ist zusätzlich Reibung und Verschleiß ausgesetzt, weil sie sich bei jeder Bewegung an der Gegenfläche entlangschiebt oder abrollt.

Diese Unterscheidung ist mehr als eine akademische Feinheit. Ein Ring, der für eine statische Verbindung ausgelegt ist, kann in einer bewegten Anwendung deutlich schneller verschleißen, selbst wenn Größe, Nut und Werkstoff auf dem Papier zusammenpassen. Im Ölkreislauf zeigt sich dasselbe Prinzip an einer verwandten Stelle: Wie Mischreibung, Öldruck und Schmierfilm zusammenhängen, ordnet ein eigener Beitrag ein, und auch dort entscheidet der Betriebszustand, nicht nur das Bauteil selbst, über die Belastung an der Dichtstelle.

Eine bewegte Dichtung, die schneller altert als vorgesehen, zeigt sich am Fahrzeug oft zuerst als andere, aber verwandte Alterserscheinung, wie sie eine defekte Achsmanschette mit ihren Rissen und ihrem Fettaustritt zeigt. Wer einen O-Ring für einen bewegten Bereich sucht, sollte deshalb ausdrücklich danach fragen, ob die vorgesehene Kombination für dynamische Anwendungen freigegeben ist, statt sich allein auf eine passende Größe zu verlassen.

Druckrichtung und Spalt: wann Extrusion droht

Unter Druck wird ein O-Ring in Richtung des vorhandenen Spalts gedrückt, etwa zwischen zwei Bauteilflächen, die nicht perfekt aneinanderliegen. Ist dieser Spalt zu groß oder der Druck zu hoch, kann sich der Werkstoff an dieser Stelle in den Spalt hineindrücken. Dieser Vorgang wird als Extrusion bezeichnet, und er beginnt oft mit einer kleinen Ausbeulung, bevor tatsächlich Material aus dem Ring herausgedrückt wird. Ein solcher Ring dichtet danach nicht mehr zuverlässig, selbst wenn die Nut- und Größenangaben unverändert korrekt sind.

Genau an dieser Stelle kommen sogenannte Stützringe ins Spiel, die den Spalt verkleinern und die Kraft, die sonst auf den O-Ring wirken würde, teilweise abfangen. Ob ein solcher Stützring nötig ist, hängt vom Druckniveau, vom vorhandenen Spalt und von der Druckrichtung ab, also davon, von welcher Seite der Druck auf den Ring wirkt. Wie unterschiedlich das Druckniveau in einem einzigen Fahrzeug ausfallen kann, zeigt die Klimaanlage: Hochdruck- und Niederdruckseite im Kältekreis erklärt ein eigener Beitrag, und beide Seiten stellen an ihre jeweiligen O-Ringe unterschiedliche Anforderungen an Spalt und Extrusionsschutz. Eine Auswahl, die Druckrichtung und Spalt ignoriert, kann deshalb selbst mit einem im Übrigen korrekt gewählten Ring an einer Hochdruckstelle vorzeitig versagen.

Temperatur und Fluid verändern den Werkstoff, nicht nur die Größe

Ein Elastomer ist kein starres Material, sondern reagiert auf Temperatur und auf das Fluid, mit dem es dauerhaft in Kontakt steht. Quellung, veränderte Härte und ein sogenannter Druckverformungsrest, im Fachjargon Compression Set genannt, sind typische Zustände, die sich über die Zeit einstellen können. Quillt ein Werkstoff auf, verändert sich sein Volumen und damit die Passung in der Nut. Verhärtet er dagegen, verliert er einen Teil seiner Rückstellkraft und kann kleinen Bewegungen der Bauteile nicht mehr folgen.

Diese Effekte treten nicht schlagartig auf, sondern schleichend über Wochen und Monate im Betrieb. Ein Ring, der beim Einbau tadellos aussieht, kann deshalb Monate später an genau der Stelle undicht werden, an der er anfangs perfekt saß, einfach weil sich der Werkstoffzustand unter Temperatur und Fluideinwirkung verändert hat. Im Kühlkreislauf zeigt sich, wie eng Temperatur und Fluid dabei zusammenhängen: Wie Kühlmitteltemperatur, Thermostat und Wasserpumpe zusammenspielen, beschreibt ein eigener Beitrag. Wer diesen Zusammenhang kennt, tauscht Dichtungen an sicherheitsrelevanten Stellen vorsorglich in festen Intervallen, statt erst auf einen sichtbaren Defekt zu warten.

Oberflächenzustand: warum ein Kratzer die Dichtlinie stört

Ein O-Ring dichtet entlang einer sehr schmalen Kontaktlinie zur Gegenfläche, und genau diese Linie reagiert empfindlich auf den Zustand der Oberfläche. Kratzer, eingedrückte Partikel oder kleine Fertigungsfehler an der Dichtfläche können diese Linie unterbrechen, selbst wenn der Ring selbst neuwertig ist. Schon ein einzelner feiner Kratzer quer zur Dichtlinie kann ausreichen, um einen dauerhaften Leckpfad zu erzeugen, den kein noch so guter Werkstoff von sich aus wieder verschließt.

Beim Zusammenbau lohnt sich deshalb ein kurzer Blick auf die Gegenfläche, bevor der neue Ring eingesetzt wird. Rückstände von altem Dichtmittel, kleine Metallspäne aus einer vorherigen Reparatur oder Lackreste an einer Flanschfläche zählen zu den häufigsten Störungen, die sich mit wenig Aufwand vermeiden lassen. Eine saubere, unbeschädigte Gegenfläche ist damit ebenso Teil der Dichtung wie der Ring selbst, auch wenn sie in keiner Ersatzteilliste auftaucht.

Wiederverwendung: warum ein gebrauchter O-Ring kein Ersatzteil ist

Nach einer Demontage liegt der alte O-Ring oft noch intakt aussehend daneben, und die Versuchung, ihn beim Zusammenbau einfach wiederzuverwenden, ist entsprechend groß. Ein Ring, der bereits verformt oder gealtert ist, ist aber nicht automatisch wiederverwendbar, selbst wenn er auf den ersten Blick keinen Riss zeigt. Genau die Effekte aus Temperatur, Fluid und Verformung, die weiter oben beschrieben sind, haben in diesem Ring bereits stattgefunden und lassen sich äußerlich nicht immer erkennen.

Ein gebrauchter Ring hat außerdem bereits einen Teil seiner Rückstellkraft verloren, selbst wenn seine Größe unverändert scheint. Beim erneuten Einbau erreicht er deshalb möglicherweise nicht mehr den ursprünglich vorgesehenen Squeeze, was die Dichtwirkung von Anfang an schwächt. Bei sicherheitsrelevanten Systemen ist ein neuer Ring deshalb die deutlich sicherere Wahl, auch wenn der alte optisch noch brauchbar erscheint – dieselbe Vorsicht, die auch bei der Frage zwischen Gewährleistung und gewöhnlichem Verschleiß an anderen Dichtungen und Verschleißteilen gilt.

Bremsflüssigkeit als Beispiel für einen engen Werkstoff-Scope

Wie eng ein Werkstoff-Scope tatsächlich gefasst sein kann, zeigt sich besonders deutlich am Bremssystem. Für Bremsflüssigkeiten gibt es eine internationale Norm, die bestimmte Anwendungen ausdrücklich auf bestimmte Dichtungswerkstoffe wie SBR oder EPDM bezieht. Diese Zuordnung ist kein Zufall, sondern das Ergebnis davon, dass sich viele gängige Elastomere mit hydraulischer Bremsflüssigkeit chemisch nicht vertragen und in Kontakt mit ihr aufquellen oder sich zersetzen würden.

Für die Praxis folgt daraus eine klare Regel: Bremsflüssigkeit, Bremsschlauch und der darin verbaute O-Ring bilden zusammen eine eigene Sicherheitskette, die als Ganzes betrachtet werden muss. Ein Ring, der in einem Kühlkreis oder einer Kraftstoffleitung tadellos funktioniert, kann im Bremssystem völlig ungeeignet sein, weil das Fluid ein anderes ist. Wer an einem Bremssystem arbeitet, sollte deshalb nie von der äußeren Ähnlichkeit zweier Ringe auf ihre Eignung schließen. Siedepunkt und Stahlflexleitung im Bremssystem ordnet dieselbe Sicherheitskette von der Flüssigkeit bis zur Leitung ein.

Vier verschiedene Undichtigkeiten: Leck, Bypass, Permeation und Gaseintrag

Der Begriff Undichtigkeit klingt nach einer einzigen, eindeutigen Sache, tatsächlich verbergen sich dahinter mehrere unterschiedliche Vorgänge. Luft oder Gas, das sich im Fluid selbst löst, ein sichtbares externes Leck nach außen, eine innere Bypass-Leckage zwischen zwei Kreisen sowie die Permeation, also das langsame Hindurchdiffundieren von Molekülen durch den intakten Werkstoff, sind vier verschiedene Phänomene mit unterschiedlichen Ursachen. Sie alle unter dem einen Wort „undicht“ zusammenzufassen, verdeckt eher, welches Problem tatsächlich vorliegt.

Diese Unterscheidung ist mehr als Begriffsklauberei, weil jede dieser vier Formen eine andere Ursache und damit auch eine andere Abhilfe braucht. Ein äußeres Leck weist meist auf einen beschädigten Ring oder eine falsche Nut hin, wie es sich beispielhaft an einer Kraftstoffleitung zeigt: Warum eine Schnellkupplung an der Kraftstoffleitung undicht wird, beschreibt ein eigener Beitrag.

Eine interne Bypass-Leckage kann dagegen auch bei einem äußerlich völlig unauffälligen System auftreten und wird nur über eine gezielte Druckprüfung des betroffenen Kreises sichtbar, nach demselben Prinzip wie eine Druckverlustprüfung am Motor. Wer nur nach außen schaut, übersieht diese zweite Möglichkeit leicht.

Warum „leckfrei im Stand“ keinen Betriebsnachweis ersetzt

Ein System, das im Stand über Minuten hinweg keinen sichtbaren Tropfen zeigt, wirkt auf den ersten Blick geprüft und in Ordnung. Diese Aussage gilt aber nur für genau diesen einen Zustand: ruhender Druck, konstante Temperatur, keine Bewegung. Wiederkehrende Druck- und Temperaturzyklen, wie sie im normalen Betrieb ständig auftreten, können eine Schwachstelle zeigen, die im Stand verborgen bleibt, weil sich Werkstoff und Bauteile unter wechselnder Belastung anders verhalten als in einem einzigen ruhigen Moment.

Ein einzelner Blick ohne sichtbaren Tropfen ist deshalb kein vollständiger Nachweis für die Integrität einer Verbindung. Erst ein Test, der Druck und Temperatur über mehrere Zyklen verändert und dabei auch auf innere Bypass-Leckagen und Permeation achtet, liefert eine belastbare Aussage. Wie unauffällig eine solche Schwachstelle im Stand bleiben kann, zeigt ein Ventil im Kraftstoffsystem: Woran sich ein defektes oder undichtes Tankentlüftungsventil erkennen lässt, beschreibt ein eigener Beitrag. Wer eine reparierte Stelle nur kurz im Stand beobachtet und danach für dicht erklärt, prüft damit lediglich einen einzelnen Betriebspunkt von vielen.

Was bei einem Umbau am eigenen Fahrzeug zusätzlich zählt

Wer im Rahmen eines Umbaus Dichtungen, Leitungen oder Anschlüsse an einem Fahrzeug verändert, tauscht nicht nur ein Bauteil gegen ein anderes aus, sondern greift in die Frage ein, ob das Fahrzeug in diesem Zustand weiter genutzt werden darf. Umbauten am eigenen Fahrzeug. Ob ein Umbau auf öffentlichen Straßen betrieben werden darf, entscheidet der Genehmigungszustand des Fahrzeugs — die Genehmigung des Teils, der Einbau nach ihren Auflagen und, wo nötig, die Abnahme durch eine dafür zuständige Stelle. Solange diese Kette nicht vollständig ist, gehört der Umbau auf Privatgelände, Testflächen und in nicht öffentliche Bereiche.

Das gilt besonders dort, wo Bremse, Kraftstoff oder ein Hochvolt-Kühlkreis betroffen sind, weil dort ein einzelner falsch gewählter O-Ring nicht nur die Dichtheit, sondern die Sicherheit des gesamten Systems berührt. Eine Substitution nach dem Motto „sieht ähnlich aus, passt schon“ ist gerade in diesen drei Bereichen die riskanteste Abkürzung überhaupt. Wer an einer solchen Stelle arbeitet, prüft Größe, Nut und Werkstoff einzeln nach, bevor überhaupt ein neuer Ring eingesetzt wird.

Häufige Fragen

Einordnung: woher die Angaben stammen

Die Fundstellen stehen hier gebündelt, damit der Fließtext ohne Normnummern und Herstellerverweise auskommt. Dieser Beitrag ist eine technische Grundlageneinordnung zur Auswahl von O-Ring-Dichtungen, ohne Aussage zu einem bestimmten Fahrzeugmodell oder einer bestimmten Bauteilfreigabe.
